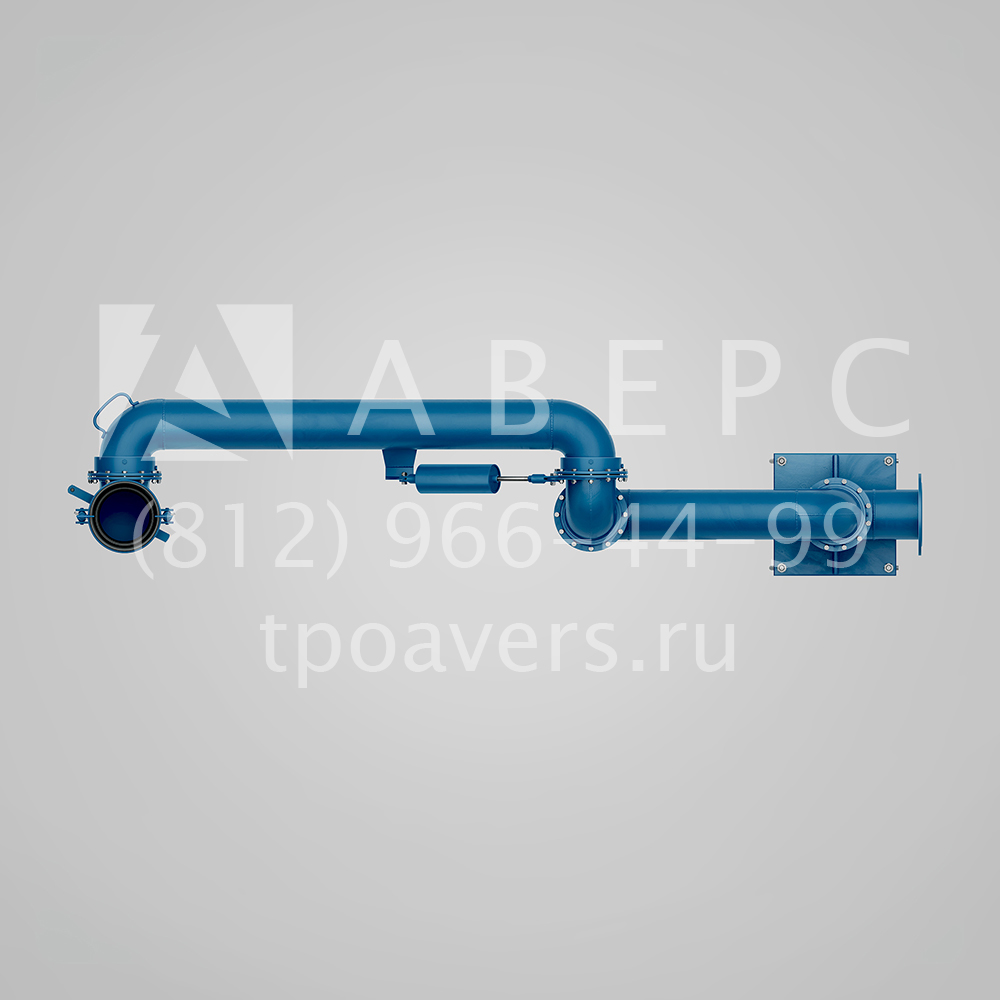

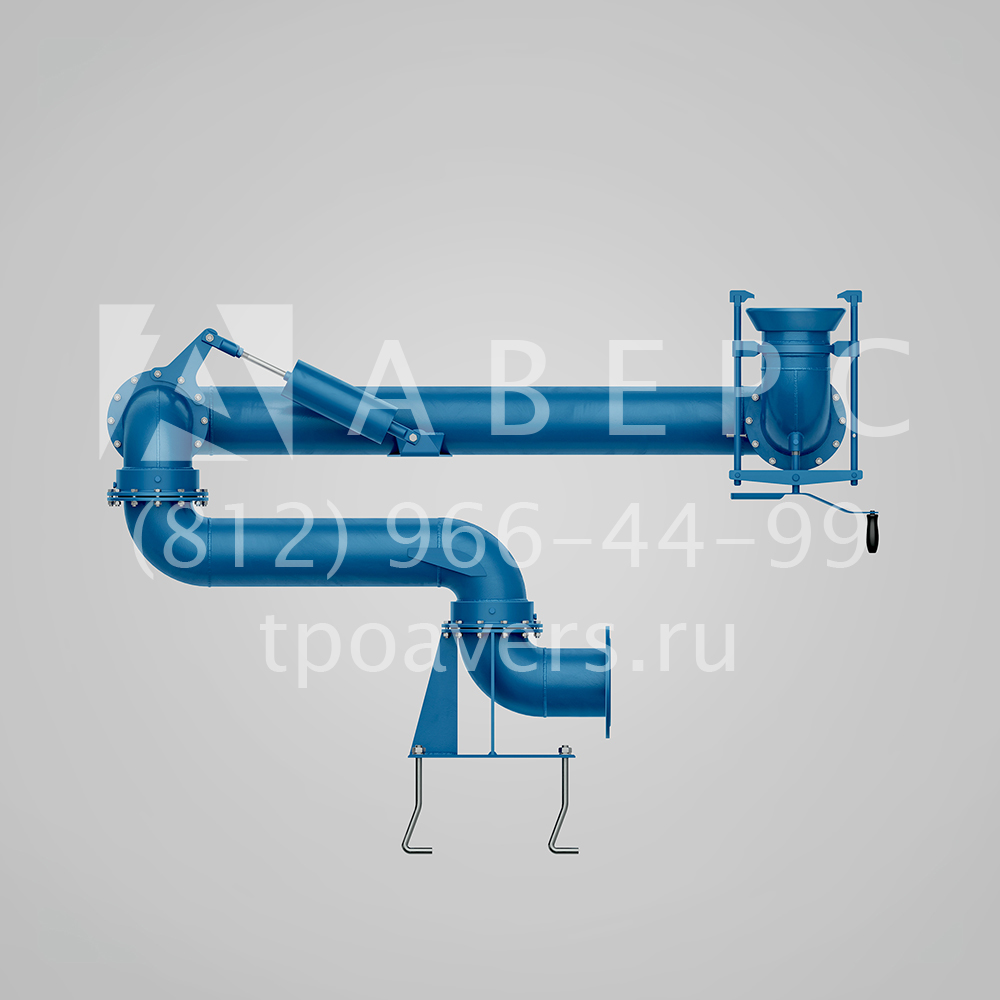

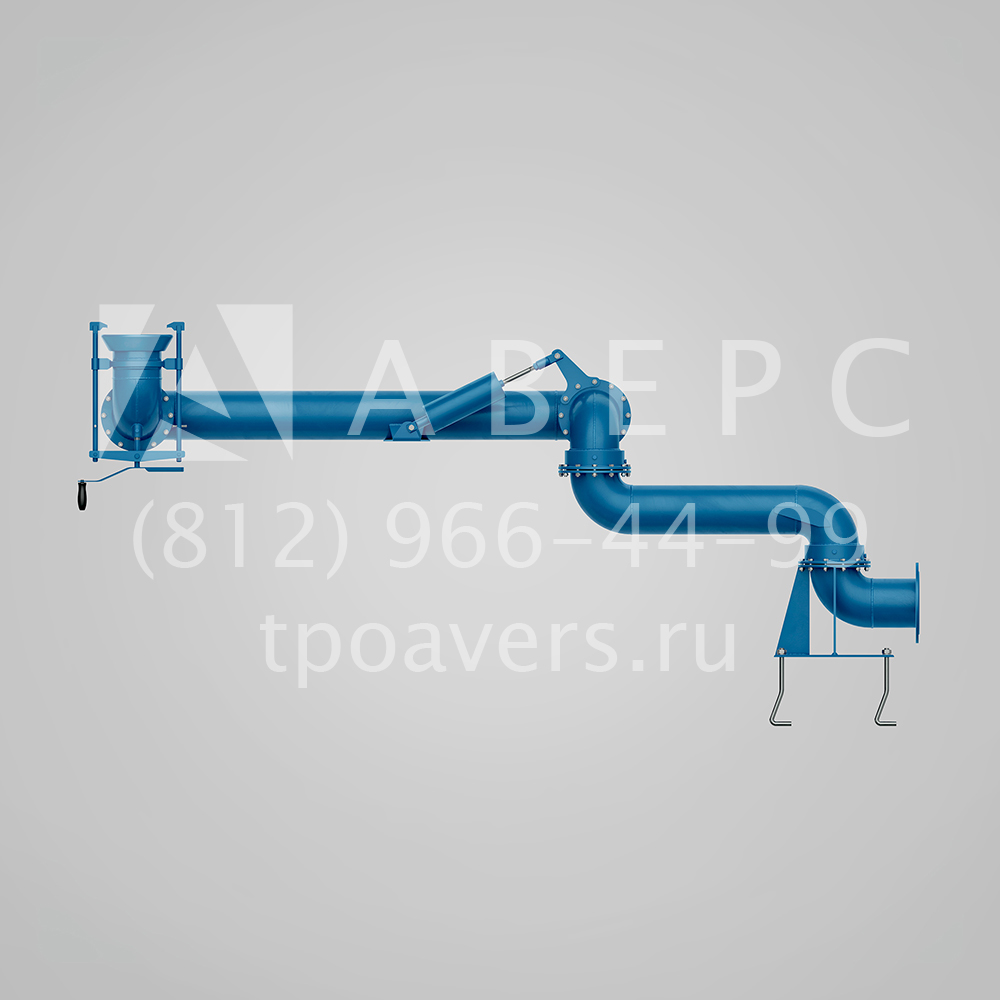

УСН-200-06 Устройство нижнего слива нефти
|
|
Основные технические характеристики:
100
out of 100
based on 24 user ratings
|
- Описание
- Таблица подбора
- Наши отгрузки
Описание и область применения
Компания ТПО "Аверс" реализует устройства нижнего слива УСН-200-06 с диапазоном действия 6 метра. Устройства типа УСН используются для нижнего слива светлых и темных нефтепродуктов (нефти) из железнодорожных цистерн. В основе конструкции установки лежат шарнирно соединенные трубы, на которых закреплены, с одного конца, присоединительные головки, а с другого — опорные патрубки с присоединительными фланцами. Изделия прочны и долговечны в использовании. УСН–200-06 заметно отличается своей пропускной способностью светлых и темных нефтепродуктов.
Описание и область применения УСН-200-06
Установки предназначены для обеспечения нижнего слива светлых нефтепродуктов из железнодорожных вагонов-цистерн на нефтеналивных станциях нефтебаз и соответствуют ГОСТ 18194-79 и ТУ 3689-186-05806720-2002. Установки предназначены для применения во взрывоопасных зонах класса 1 по ГОСТ Р 51330.9-99 в которых возможно образование взрывоопасных смесей категории IIА по ГОСТ Р 51330.11-99 температурного класса ТЗ, Т4 по ГОСТ Р 51330.5-99. Головка присоединительная установки, которую соединяют с патрубком сливного прибора вагона-цистерны, обеспечивает герметичное соединение при сливе нефтепродуктов. Конструкция головки присоединительной обеспечивает безопасную эксплуатацию, прочное герметичное соединение головки присоединительной с фланцем сливного прибора цистерны при сливе нефтепродуктов. Установки в соответствии ГОСТ 27.003-90, относятся к изделиям многократного циклического применения, восстанавливаемые, обслуживаемые, ремонтируемые.
Особенности устройства УСН-200-06
- Трубы устройства вращаются легко и без перекосов благодаря двухрядным шарнирам обеспечивают легкость вращения вне зависимости от времени эксплуатации.
- Для замена уплотняющих манжет разборка шарниров не требуется.
- Захваты можно установить на сливном приборе вагона-цистерны в любом удобном месте, поскольку они поворачиваются относительно присоединительной головки.
- Сработанные на шарнирах захваты и уплотнение присоединительной головки дает надежную герметичность присоединения устройства даже для перекошенного сливного прибора цистерны.
Технические характеристики
| Наименование параметра | УСН-150 | УСН-175 | УСН-200 | |||
| Диаметр условного прохода, мм | 150 | 175 | 200 | |||
| Зона действия | 4 | 6 | 4 | 6 | 4 | 6 |
| Условное давление, МПа (кгс/м3) | Условное давление 0,6 (6) | |||||
| Диапазон температур окружающей среды, °C | ||||||
| — для климатического исполнения У | +40; –45 | |||||
| — для климатического исполнения ХЛ | +40; –60 | |||||
| — для климатического исполнения УХЛ | +40; –60 | |||||
| Усилие, необходимое для перемещения шарнирных труб, Н (кгс), не более | 20 (2,0) | |||||
| Назначенный срок службы, лет, не менее | 10 лет | |||||
| Обслуживающий персонал, чел | 1 | |||||
|
Габаритные размеры в сложенном положении, мм, не более: высота длина ширина |
— 1000 2300 650 |
— 1000 2800 650 |
— 1000 2300 650 |
— 1000 2800 650 |
— 1300 2300 750 |
— 1300 2800 50 |
| Масса, кг, не более | 155 | 175 | 175 | 195 | 195 | 210 |
Таблица подбора
| Модель | Диаметр условного прохода, мм | Условное давление, МПа (кгс/м3) | Назначенный срок службы, лет | Дополнительные опции | Зона действия, м | Масса, кг |
|---|---|---|---|---|---|---|
| Устройство нижнего слива с электрообогревом УСН-150Э, УСН-175Э, УСН-200Э | 150/175/200 | 0,6 (6) | 10 | с электрообогревом | 4/6 | 185/205/200 |
| Устройство нижнего слива с гидромонитором и электрообогревом УСН-175ГЭ, УСН-200ГЭ | 175/200 | 0,6 (6) | 10 | с гидромонитором и электрообогревом | 4/6 | 250/255 |
| Устройство нижнего слива с гидромонитором УСН-175Г, УСН-200Г | 175/200 | 0,6 (6) | 10 | с гидромонитором | 4/6 | 240/245 |
| Устройство нижнего слива с гидромонитором и парообогревом УСН-175ГП, УСН-200ГП | 175/200 | 0,6 (6) | 10 | с гидромонитором и парообогревом | 4/6 | 290/320 |
| Устройство нижнего слива без дополнительных опций УСН-150, УСН-175, УСН-200 | 150/175/200 | 0,6 (6) | 10 | без доп. опций | 4/6 | 175/195/210 |
| Устройство нижнего слива с пароподогревом УСН-150П, УСН-175П, УСН-200П | 150/175/200 | 0,6 (6) | 10 | с пароподогревом | 4/6 | 220/245/250 |
| УСН-150-04 Устройство нижнего слива нефти | 150 | 0,6 (6) | 10 | без опций | 4 | 175 |
| УСН-150-06 Устройство нижнего слива нефти | 150 | 0,6 (6) | 10 | без опций | 6 | 175 |
| УСН-150П-06 Устройство нижнего слива нефти | 150 | 0,6 (6) | 10 | пароподогрев | 6 | 220 |
| УСН-150П-04 Устройство нижнего слива нефти | 150 | 0,6 (6) | 10 | пароподогрев | 4 | 200 |
| УСН-150Э-04 Устройство нижнего слива нефти | 150 | 0,6 (6) | 10 | электрообогрев | 4 | 185 |
| УСН-150Э-06 Устройство нижнего слива нефти | 150 | 0,6 (6) | 10 | электрообогрев | 6 | 185 |
| УСН-150Г-04 Устройство нижнего слива нефти | 150 | 0,6 (6) | 10 | гидромонитор | 4 | 215 |
| УСН-150Г-06 Устройство нижнего слива нефти | 150 | 0,6 (6) | 10 | гидромонитор | 6 | 240 |
| УСН-150ГП-04 Устройство для нижнего слива | 150 | 0,6 (6) | 10 | гидромонитор и пароподогрев | 4 | 185 |
| УСН-150ГП-06 Устройство для нижнего слива | 150 | 0,6 (6) | 10 | гидромонитор и пароподогрев | 6 | 185 |
| УСН-150ГЭ-04 Устройство для нижнего слива | 150 | 0,6 (6) | 10 | гидромонитор и электрообогрев | 4 | 155 |
| УСН-150ГЭ-06 Устройство для нижнего слива | 150 | 0,6 (6) | 10 | гидромонитор и электрообогрев | 6 | 175 |
| УСН-175-04 Устройство нижнего слива нефти | 175 | 0,6 (6) | 10 | без опций | 4 | 200 |
| УСН-175-06 Устройство нижнего слива нефти | 175 | 0,6 (6) | 10 | без опций | 6 | 215 |
| УСН-175П-04 Устройство нижнего слива нефти | 175 | 0,6 (6) | 10 | пароподогрев | 4 | 210 |
| УСН-175П-06 Устройство нижнего слива нефти | 175 | 0,6 (6) | 10 | пароподогрев | 6 | 220 |
| УСН-175Э-04 Устройство нижнего слива нефти | 175 | 0,6 (6) | 10 | электрообогрев | 4 | 185 |
| УСН-175Э-06 Устройство нижнего слива нефти | 175 | 0,6 (6) | 10 | электрообогрев | 6 | 215 |
| УСН-175Г-04 Устройство нижнего слива нефти | 175 | 0,6 (6) | 10 | гидромонитор | 4 | 215 |
| УСН-175Г-06 Устройство нижнего слива нефти | 175 | 0,6 (6) | 10 | гидромонитор | 6 | 225 |
| УСН-175ГП-04 Устройство для нижнего слива | 175 | 0,6 (6) | 10 | гидромонитор и пароподогрев | 4 | 260 |
| УСН-175ГП-06 Устройство для нижнего слива | 175 | 0,6 (6) | 10 | гидромонитор и пароподогрев | 6 | 280 |
| УСН-175ГЭ-04 Устройство для нижнего слива | 175 | 0,6 (6) | 10 | гидромонитор и электрообогрев | 4 | 225 |
| УСН-175ГЭ-06 Устройство для нижнего слива | 175 | 0,6 (6) | 10 | гидромонитор и электрообогрев | 6 | 250 |
| УСН-200-04 Устройство нижнего слива нефти | 200 | 0,6 (6) | 10 | без опций | 4 | 195 |
| УСН-200-06 Устройство нижнего слива нефти | 200 | 0,6 (6) | 10 | без опций | 6 | 210 |
| УСН-200П-04 Устройство нижнего слива нефти | 200 | 0,6 (6) | 10 | пароподогрев | 4 | 220 |
| УСН-200П-06 Устройство нижнего слива нефти | 200 | 0,6 (6) | 10 | пароподогрев | 6 | 240 |
| УСН-200Э-04 Устройство нижнего слива нефти | 200 | 0,6 (6) | 10 | электрообогрев | 4 | 240 |
| УСН-200Э-06 Устройство нижнего слива нефти | 200 | 0,6 (6) | 10 | электрообогрев | 6 | 240 |
| УСН-200Г-04 Устройство нижнего слива нефти | 200 | 0,6 (6) | 10 | гидромонитор | 4 | 240 |
| УСН-200Г-06 Устройство нижнего слива нефти | 200 | 0,6 (6) | 10 | гидромонитор | 6 | 240 |
| УСН-200ГП-04 Устройство для нижнего слива | 200 | 0,6 (6) | 10 | гидромонитор и пароподогрев | 4 | 240 |
| УСН-200ГП-06 Устройство для нижнего слива | 200 | 0,6 (6) | 10 | гидромонитор и пароподогрев | 6 | 240 |
| УСН-200ГЭ-04 Устройство для нижнего слива | 200 | 0,6 (6) | 10 | гидромонитор и электрообогрев | 4 | 240 |
| УСН-200ГЭ-06 Устройство для нижнего слива | 200 | 0,6 (6) | 10 | гидромонитор и электрообогрев | 6 | 240 |
