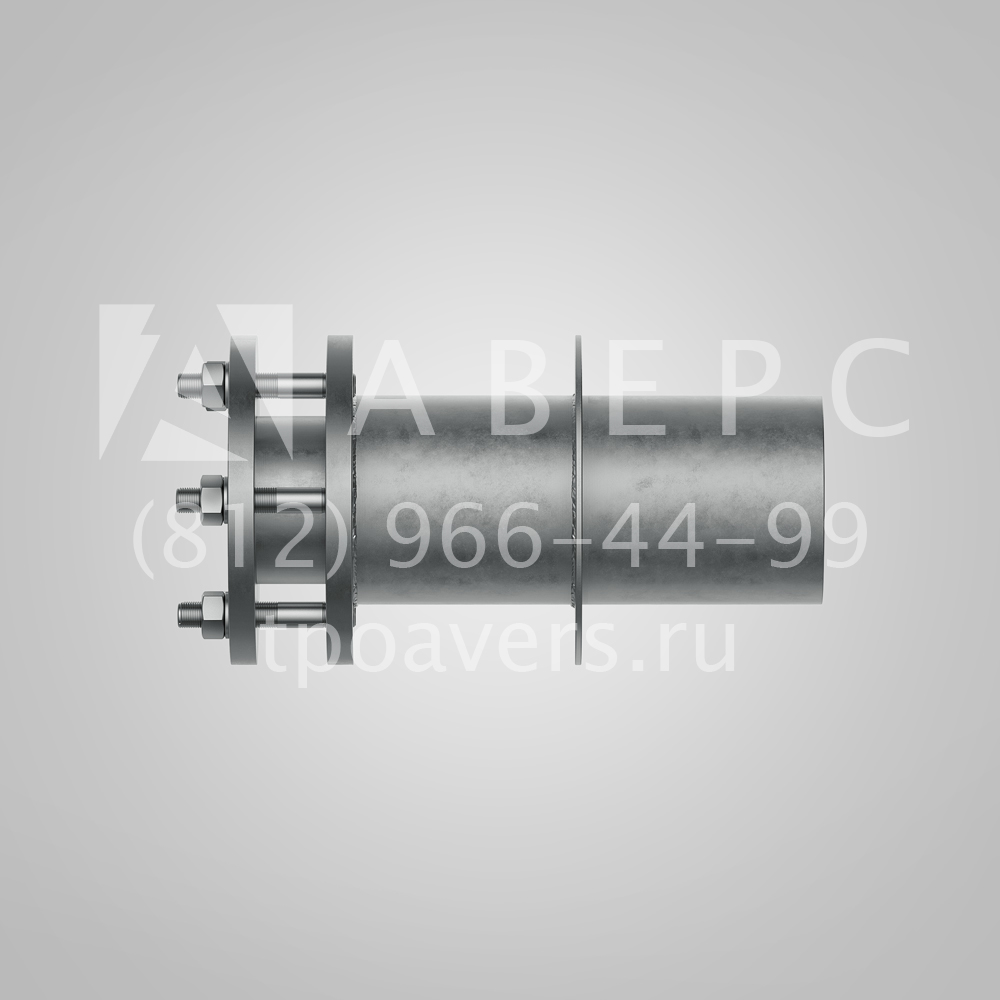

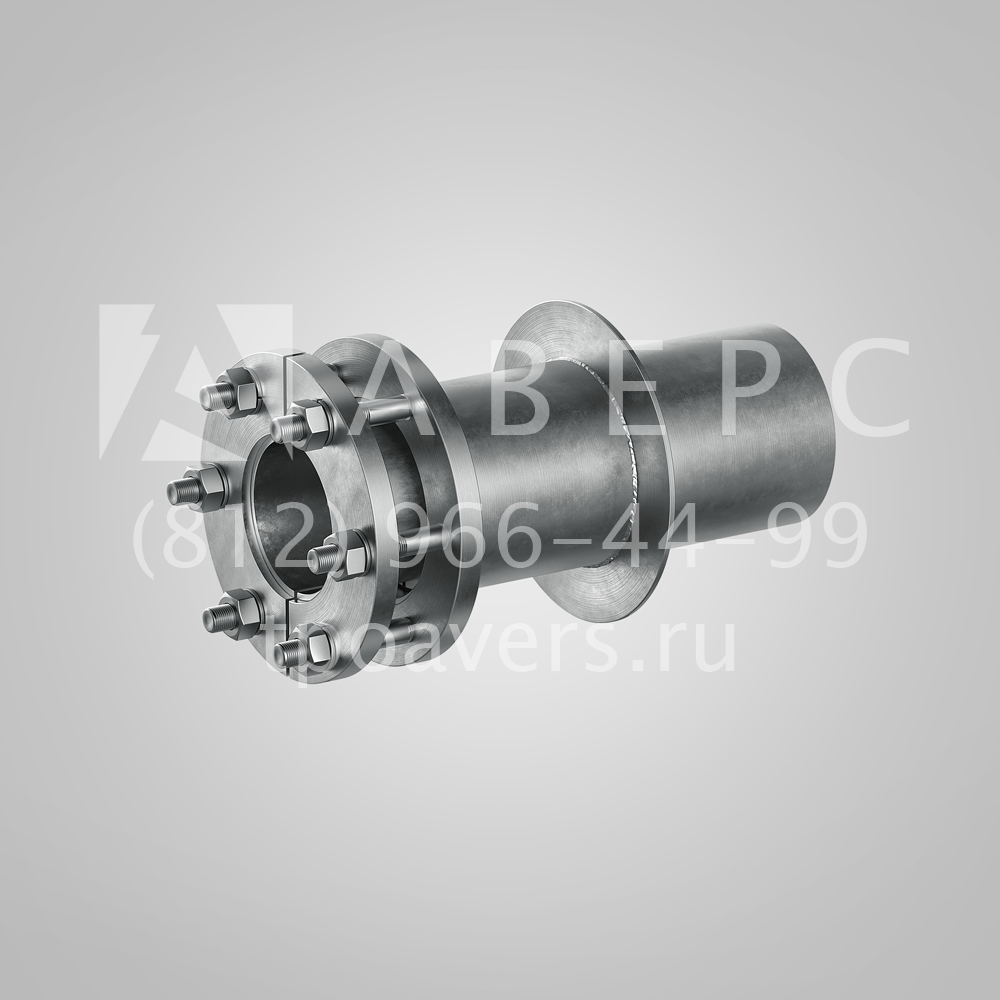

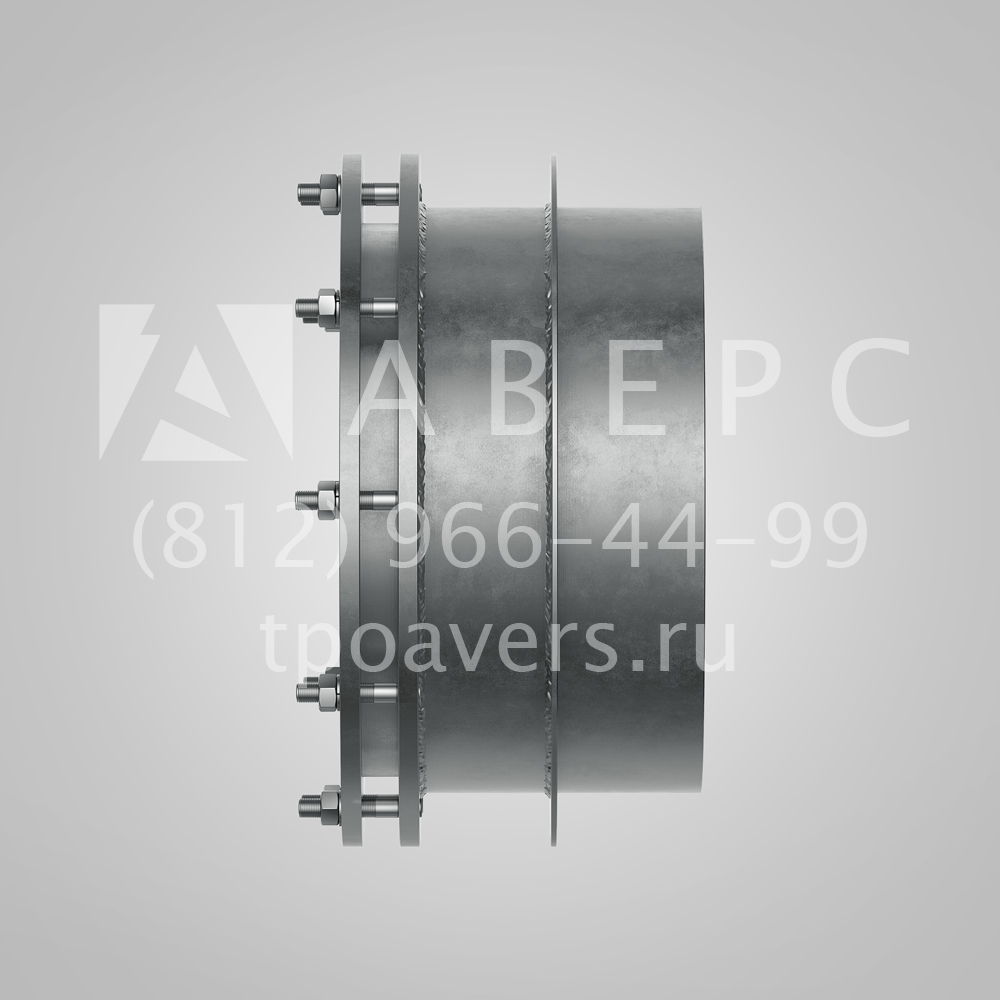

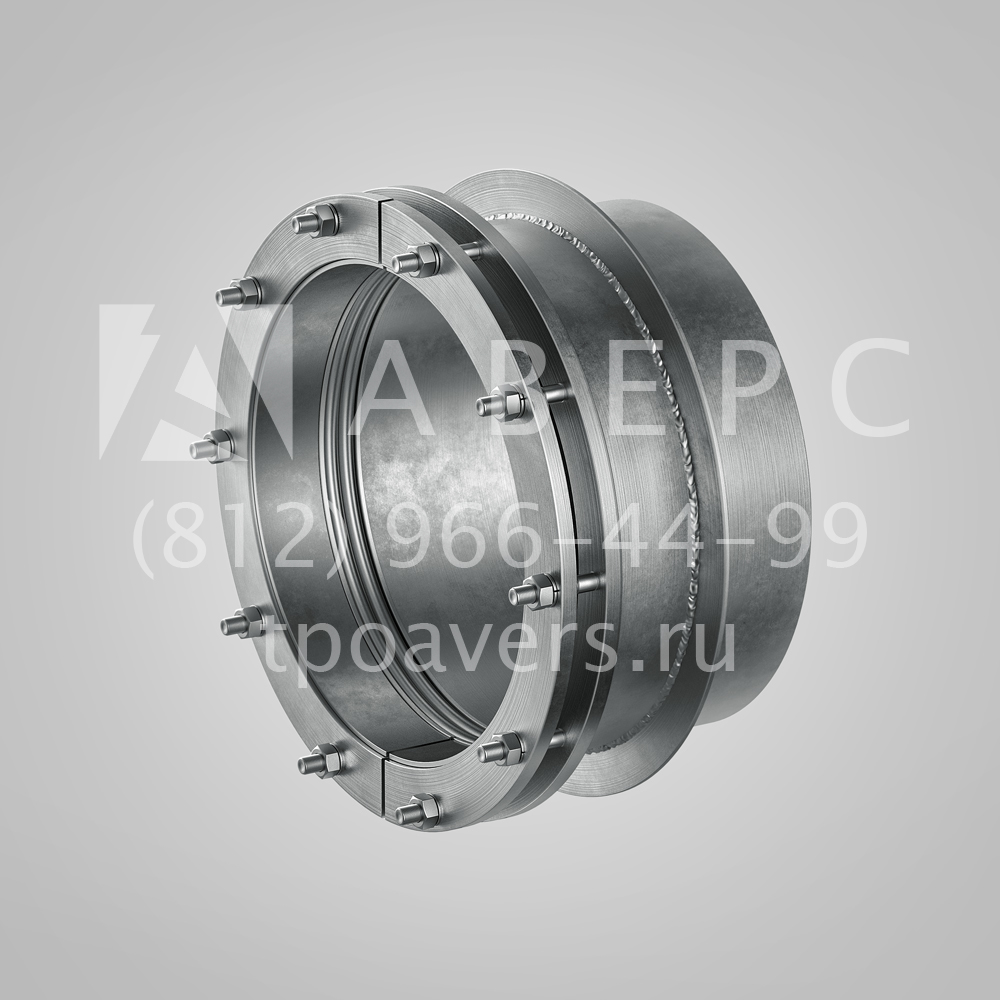

Сальники Т-ММ-18-03

Сальники по чертежам Т-ММ-18-03 применяются в качестве узлов ввода тепловых и инженерных сетей. Конструкция сальника обеспечивает надежную герметизацию трубопровода в самом изделии. Угроза проникновения грунтовых вод сводится к минимуму. Само изделие покрывается антикоррозионным составом, что увеличивает срок службы сальника.

Быстрый заказ

Оставьте свою заявку и мы свяжемся в течении 10 минут.

Сальники Т-ММ-18-03

100 out of 100 based on 24 user ratings

Описание
Таблица подбора
Наши отгрузки

Описание и область применения

Сальники по чертежам Т-ММ-18-03 применяются в качестве узлов ввода тепловых и инженерных сетей.

Конструкция сальника обеспечивает надежную герметизацию трубопровода в самом изделии. Угроза проникновения грунтовых вод сводится к минимуму. Само изделие покрывается антикоррозионным составом, что увеличивает срок службы сальника.

Серия разработана для труб диаметром от 32 до 630 мм. Длина сальника 450 мм. Материал изготовления: сталь 20, сталь 45

При заказе сальников по чертежам Т-ММ-18-03 необходимо указать следующие параметры:

- условный диаметр прохода или наружный диаметр трубы;

- ширину стены в месте установки сальника.

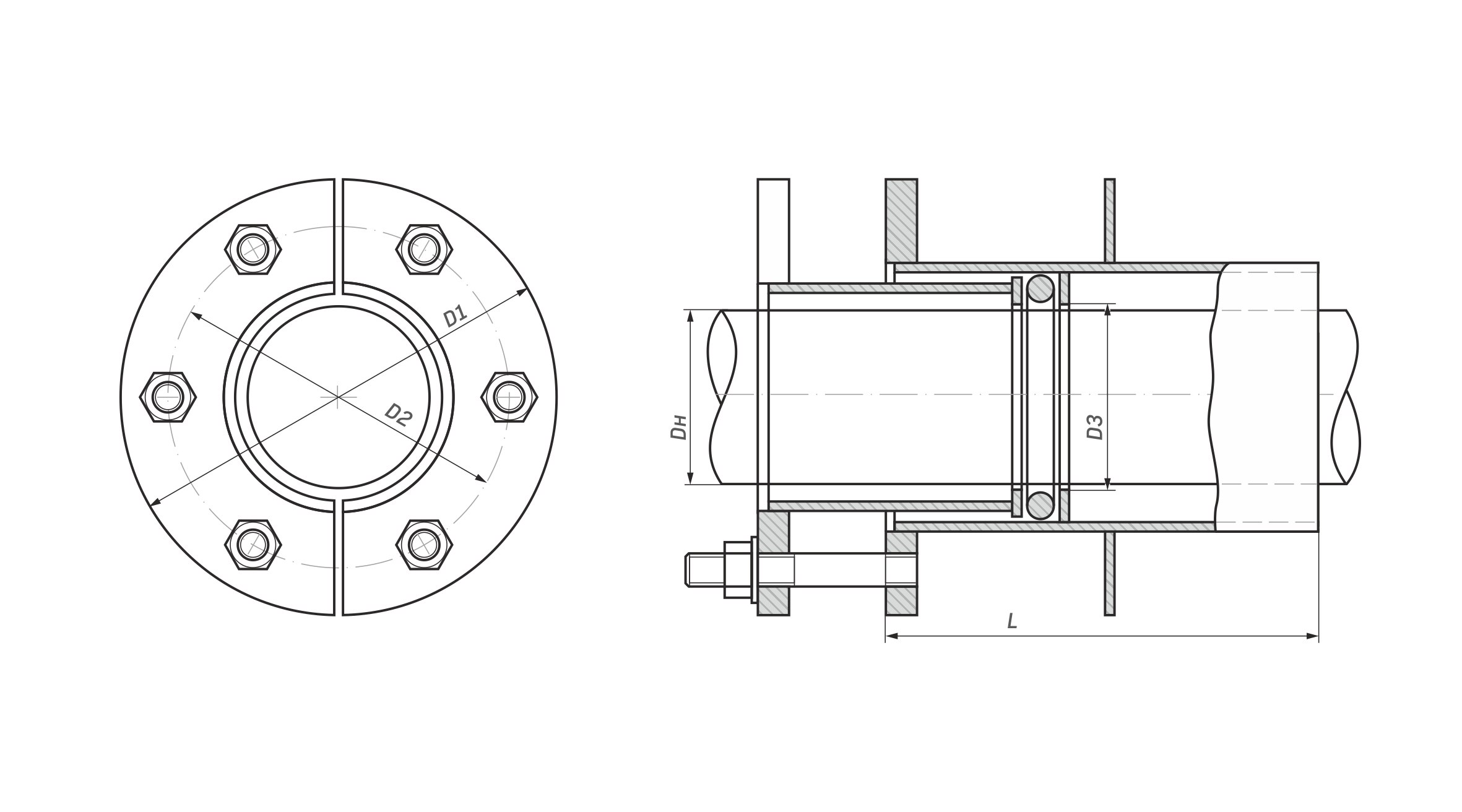

Условные обозначения

Dн - наружный диаметр пропускаемой трубы, мм

D1 - наружный диаметр ребра жесткости сальника, мм

D2 - межосевой диаметр для крепежа, мм

D3 - внутренний диаметр упорного кольца, мм

L - строительная длина сальника, мм

Обозначение сальника	Размеры, мм
	d н	L	D1	D2	D3
С-32-200	32	200	130	96	35
С-32-300		300
С-32-400		400
С-32-500		500
С-38-200	38	200	140	100	41
С-38-300		300
С-38-400		400
С-38-500		500
С-45-200	45	200	150	110	48
С-45-300		300
С-45-400		400
С-45-500		500
С-57-200	57	200	170	130	60
С-57-300		300
С-57-400		400
С-57-500		500
С-89-200	89	200	200	160	92
С-89-300		300
С-89-400		400
С-89-500		500
С-108-200	108	200	220	180	112
С-108-300		300
С-108-400		400
С-108-500		500
С-159-200	159	200	300	240	164
С-159-300		300
С-159-400		400
С-159-500		500
С-219-200	219	200	350	300	224
С-219-300		300
С-219-400		400
С-219-500		500
С-273-200	273	200	400	360	280
С-273-300		300
С-273-400		400
С-273-500		500
С-325-200	325	200	460	410	332
С-325-300		300
С-325-400		400
С-325-500		500
С-377-200	377	200	500	460	384
С-377-300		300
С-377-400		400
С-377-500		500
С-426-200	426	200	630	590	434
С-426-300		300
С-426-400		400
С-426-500		500
С-530-200	530	200	730	690	540
С-530-300		300
С-530-400		400
С-530-500		500
С-630-200	630	200	930	790	640
С-630-300		300
С-630-400		400
С-630-500		500
