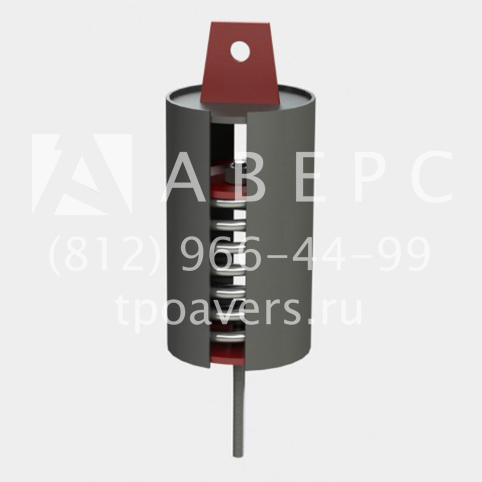

Блоки пружинные подвесные ОСТ 24.125.111-01
- Описание
- Таблица подбора
- Наши отгрузки
Описание и область применения
Наше предприятие изготавливает блоки пружинные для пружинных подвесок трубопроводов тепловых и атомных электростанций по ОСТ 24.125.111-01. Стандарт устанавливает конструкцию и основные размеры пружинных блоков с силами от 1,26 кН (128 кгс) до 58,45 кН (5960 кгс) при рабочих деформациях 70 и 140 мм, предназначенных для работы при температуре окружающей среды от минус 40°С до плюс 120°С.
Блоки пружинные по ОСТ 24.125.111-01 предназначены для амортизации нагрузок на магистральные трубопроводы и являются очень важными элементами этих конструкций. Пружинный блок смягчает нагрузку и защищает трубопровод от деформации и от преждевременного выхода из строя. В зависимости от принципа установки пружинные блоки разделяют на опорные блоки и блоки для установки опор трубопроводов, а в зависимости от конструкции различают сдвоенные и одинарные пружинные блоки.
Основным силовым элементом изделия является пружина, производство которой для пружинных блоков либо должно осуществляться в соответствии с требованиями ОСТ 108.764.01-80, ОСТ 24.125.109, МВН 049-63; ОН 24-3-188-67, либо рассчитываться под определенные характеристики подвесок и опор трубопроводов в соответствии с требованиями государственного стандарта, установленного для данного вида продукции.
Производство пружинных блоков необходимо вести с гарантированной высокой точностью на современном технологическом оборудовании. Геометрические и силовые характеристики выпускаемых изделий должны в точности соответствовать тем, что заявлены заказчиком — даже незначительные отклонения недопустимы.
Основные технические размеры пружинного блока
|
№ |
Наименование |
Сила пружины при рабочей деформации P, кН |
Высота пружины, мм |
Высота блока, мм |
Масса изделия, кг |
|
|
Пружинные блоки на рабочую деформацию F=140 мм |
||||||
|
1 |
01 ОСТ 24.125.111 |
1,26 |
270 |
500 |
7,7 |
|
|
2 |
02 ОСТ 24.125.111 |
2,73 |
284 |
500 |
8,6 |
|
|
3 |
03 ОСТ 24.125.111 |
5,24 |
308 |
750 |
16,5 |
|
|
4 |
04 ОСТ 24.125.111 |
8,00 |
327 |
750 |
18,4 |
|
|
5 |
05 ОСТ 24.125.111 |
11,67 |
346 |
750 |
21,3 |
|
|
6 |
06 ОСТ 24.125.111 |
16,34 |
369 |
685 |
25,3 |
|
|
7 |
07 ОСТ 24.125.111 |
19,66 |
414 |
685 |
29,5 |
|
|
8 |
08 ОСТ 24.125.111 |
26,34 |
399 |
685 |
44,9 |
|
|
9 |
09 ОСТ 24.125.111 |
32,60 |
507 |
805 |
62,1 |
|
|
10 |
10 ОСТ 24.125.111 |
40,00 |
528 |
805 |
74,4 |
|
|
11 |
11 ОСТ 24.125.111 |
48,60 |
549 |
845 |
80,3 |
|
|
12 |
12 ОСТ 24.125.111 |
58,45 |
508 |
845 |
108,2 |
|
|
Пружинные блоки на рабочую деформацию F=70 мм |
||||||
|
13 |
21 ОСТ 24.125.111 |
1,26 |
143 |
350 |
5,6 |
|
|
14 |
22 ОСТ 24.125.111 |
2,73 |
151 |
350 |
6,1 |
|
|
15 |
23 ОСТ 24.125.111 |
5,24 |
166 |
510 |
11,7 |
|
|
16 |
24 ОСТ 24.125.111 |
8,00 |
177 |
510 |
12,7 |
|
|
17 |
25 ОСТ 24.125.111 |
11,67 |
188 |
510 |
14,6 |
|
|
18 |
26 ОСТ 24.125.111 |
16,34 |
201 |
455 |
17,5 |
|
|
19 |
27 ОСТ 24.125.111 |
19,66 |
226 |
455 |
19,8 |
|
|
20 |
28 ОСТ 24.125.111 |
26,34 |
221 |
650 |
33,5 |
|
|
21 |
29 ОСТ 24.125.111 |
32,60 |
277 |
595 |
41,8 |
|
|
22 |
30 ОСТ 24.125.111 |
40,00 |
289 |
595 |
51,3 |
|
|
23 |
31 ОСТ 24.125.111 |
48,60 |
304 |
535 |
55,7 |
|
|
24 |
32 ОСТ 24.125.111 |
58,45 |
284 |
535 |
76,9 |
|
В процессе производства пружинных блоков наше предприятие соблюдает требования государственных и отраслевых стандартов.
