Сальник набивной Серия 5.900-2

Компания ТПО «Аверс» с 2009 года изготавливает и реализует сальники набивные для трубопроводов. С перечнем всей нашей продукции вы можете ознакомиться в каталоге на нашем сайте. Сальник набивной широко используется как при строительстве промышленных объектов, так и при строительстве объектов жилого фонда. Сальник набивной серия 5.900-2 – это металлическая конструкция, представляющая собой стальную гильзу определенный длины (200 мм, 300 мм, 500 мм или 800 мм) с наружным стальным ребром и внутренними кольцами. Наружное ребро сальника отвечает за надежную фиксацию самого сальника в монолите перекрытия/стены. Внутренние стальные кольца служат упором для крепления сальниковой набивки.

Цены на сальники набивные (актуальные цены на май-июнь 2023)

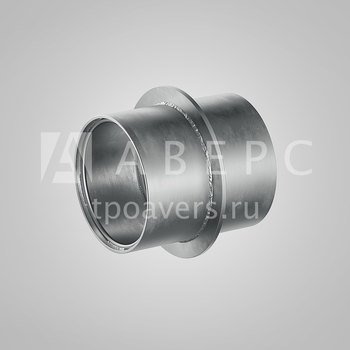

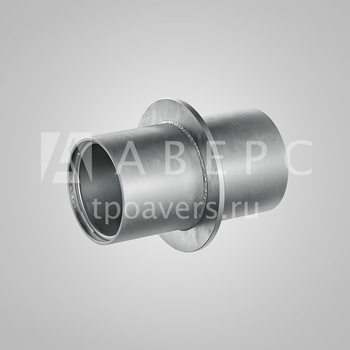

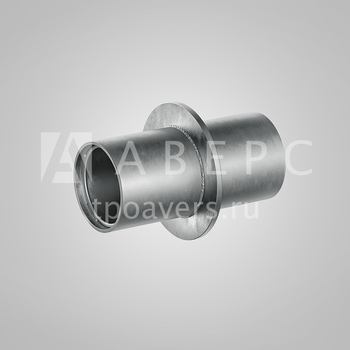

В технической документации Серия 5.900-2 Сальники набивные представлены изделия для различной толщины перекрытия. Сальник набивной ТМ 89 - предназначен для применения на участке с толщиной перекрытия 200 мм. Сальник набивной ТМ 90 - предназначен для установки на участке толщиной 300 мм. Сальник набивной ТМ 91 - для стен толщиной 500 мм. Сальник набивной ТМ 92 - для стен толщиной 800 мм. Как видно из данной маркировки, перекрытия бывают разной толщины и под каждый стандарт перекрытия разработан отдельный ТМ. Важно, чтобы сальник не был короче толщины монолита в месте его установки, в противном случае бетон при заливке попадет внутрь корпуса и дальнейшее использование изделия станет невозможным.

Наиболее часто встречающимися (в спецификациях по строительным объектам и в заказах монтажных организаций) являются – сальник набивной Ду 150 и сальник набивной Ду 200. Данные сальники предназначены для пропуска трубопроводов с наружным диаметром Дн 159 мм и Дн 219 мм. Именно эти диаметры труб, чаще остальных используются при прокладке инженерных и тепловых сетей на строительстве сооружений.

Сальники набивные, цена на которые формируется от стоимости металлопроката и сварочных работ, являются товаром исключительно для нужд строительных и монтажных организаций. Купить сальники набивные вы можете посредством отправки заявки на нашу электронную почту. Для оперативного ответа просим вас прикрепить реквизиты своей организации и указать перечень и количество необходимого товара.

Сальник набивной для трубы диаметром от Ду 50 до Ду 1400 изготавливается из стали марки ст20. При необходимости, наша компания может изготовить сальники из стали 09Г2С (для холодных широт и регионов крайнего севера) или из стали 12Х18Н10Т (для агрессивной среды).

Пример условного обозначения для сальника набивного, предназначенного для пропуска трубы с наружным диаметром Дн 219 мм через перекрытие толщиной 200 мм:

Сальник набивной Ду 200 L 200 ТМ 89-05 по серии 5.900-2

Важно! Сальниковая набивка не поставляется вместе с изделием. Обыкновенно, сальниковая набивка изготавливается непосредственно на объекте силами бригады монтажников или строителями. В состав сальниковой набивки входят; цемент, битум и пакля. Все эти составляющие всегда в избытке присутствуют на строительной площадке.

Установка сальника набивного процесс несложный. Внимательно прочтите данный раздел, если перед вами стоит задача по монтажу данного изделия. Прежде всего, сальник должен быть надежно зафиксирован в опалубке. Закрепить сальник набивной можно при помощи проволоки или сварки. После того как сальник установлен, его нужно «заглушить» по обеим сторонам таким образом, чтобы внутрь корпуса не попал раствор при заливке бетона. После того как сальник забетонирован и готов к эксплуатации, через него пропускают трубопровод. Сальник набивной разработан таким образом, чтобы между трубопроводом и внутренней стенкой сальника оставалось значительное расстояние. Это расстояние заполняется сальниковой набивкой. Ее можно произвести своими силами на объекте или купить в сантехническом магазине.

Сальник набивной, паспорт на который предоставляется нашей компанией, проходит контроль на всех этапах изготовления. Вместе с паспортом качества, мы также предоставляем сертификат на весь используемый при изготовлении металл. Благодаря многолетнему опыту и слаженной команде специалистов, процесс изготовления сальников был доведен до совершенства. В результате цена на сальники набивные в нашей компании наиболее привлекательная. Более чем за 10 лет изготовления продукции, мы поставили сальники на тысячи строительных объектов по стране. Наша компания работает со всеми крупными транспортными компаниями страны. Мы отправляем продукцию не только по РФ, но и в страны СНГ и ближнего зарубежья.

Сальники набивные ТМ 89, ТМ 90, ТМ 91 и ТМ 92 на заключительном этапе производства покрываются несколькими слоями защитного покрытия ГФ-021. Это позволяет значительно увеличить срок службы изделия и защитить трубопровод и монолит от коррозии и дальнейшего разрушения.

Важно помнить, что сальник набивной по серии 5.900-2 применяется лишь на том участке, где нет угрозы проникновения грунтовых вод в месте прохода трубопровода. Если же такая вероятность существует, то следуют использовать сальники нажимные по серии 5.900-3.

Вы всегда можете у нас купить сальники набивные по доступным ценам. Отправка продукции происходит в день оформления заказа. На нашем складе всегда в наличии самые ходовые позиции.

Оформить заявку на сальники вы можете путем отправки заявки на нашу электронную почту info@tpoavers.ru или выбрать другой способ связаться с нами в разделе Контакты.

Чертеж и условные обозначения

  • Dу - условный диаметр пропускаемой трубы, мм
  • Dн - наружный диаметр пропускаемой трубы, мм
  • D1 - внутренний диаметр упорного кольца , мм
  • D2 - наружный диаметр ребра жесткости сальника, мм
  • D3 - межосевой диаметр для крепежа, мм
  • D4 – наружный диаметр грундбуксы, мм
  • D5 - внутренний диаметр корпуса сальника , мм
  • d - размер резьбы крепежа
  • dш - диаметр уплотнительного шнура, мм
Чертеж набивного сальника по серии 5.900-2

Таблица подбора набивных сальников тм 89 l200

Маркировка Условный диаметр Диаметр пропускаемой трубы, мм Длина корпуса L, мм Покрытие Ширина прохода D1, мм Диаметр корпуса D2, мм Наружный диаметр D3, мм Материал Масса, кг
ТМ 89-00 Ду 50 57 200 ГФ-021 89 114 185 ст20 5,6
ТМ 89-01 Ду 80 89 200 ГФ-021 115 140 215 ст20 6,9
ТМ 89-02 Ду 100 108 200 ГФ-021 140 165 240 ст20 8,2
ТМ 89-03 Ду 125 133 200 ГФ-021 191 219 290 ст20 14,0
ТМ 89-04 Ду 150 159 200 ГФ-021 239 273 345 ст20 20,3
ТМ 89-05 Ду 200 219 200 ГФ-021 239 273 345 ст20 16,0
ТМ 89-06 Ду 250 273 200 ГФ-021 291 325 395 ст20 18,8
ТМ 89-07 Ду 300 325 200 ГФ-021 382 426 500 ст20 34,4
ТМ 89-08 Ду 350 377 200 ГФ-021 430 478 550 ст20 42,7
ТМ 89-09 Ду 400 426 200 ГФ-021 484 530 600 ст20 45,8
ТМ 89-10 Ду 500 530 200 ГФ-021 584 630 735 ст20 57,0
ТМ 89-11 Ду 600 630 200 ГФ-021 672 720 810 ст20 64,9
ТМ 89-12 Ду 700 720 200 ГФ-021 772 820 920 ст20 78,5
ТМ 89-13 Ду 800 820 200 ГФ-021 872 920 1030 ст20 89,3
ТМ 89-14 Ду 900 920 200 ГФ-021 972 1020 1130 ст20 98,6
ТМ 89-15 Ду 1000 1020 200 ГФ-021 1070 1120 1230 ст20 113,7
ТМ 89-16 Ду 1200 1220 200 ГФ-021 1270 1320 1430 ст20 135,0
ТМ 89-17 Ду 1400 1420 200 ГФ-021 1470 1520 1630 ст20 155,5

Таблица подбора набивных сальников тм 90 l300

Маркировка Условный диаметр Диаметр пропускаемой трубы, мм Длина корпуса L, мм Покрытие Ширина прохода D1, мм Диаметр корпуса D2, мм Наружный диаметр D3, мм Материал Масса, кг
ТМ 90 Ду 50 57 300 ГФ-021 89 114 185 ст20 7,0
ТМ 90-01 Ду 80 89 300 ГФ-021 115 140 215 ст20 8,7
ТМ 90-02 Ду 100 108 300 ГФ-021 140 165 240 ст20 10,4
ТМ 90-03 Ду 125 133 300 ГФ-021 191 219 290 ст20 17,9
ТМ 90-04 Ду 150 159 300 ГФ-021 239 273 345 ст20 25,5
ТМ 90-05 Ду 200 219 300 ГФ-021 239 273 345 ст20 20,6
ТМ 90-06 Ду 250 273 300 ГФ-021 291 325 395 ст20 24,1
ТМ 90-07 Ду 300 325 300 ГФ-021 382 426 500 ст20 42,5
ТМ 90-08 Ду 350 377 300 ГФ-021 430 478 550 ст20 54,1
ТМ 90-09 Dу 400 426 300 ГФ-021 484 530 600 ст20 57,3
ТМ 90-10 Ду 500 530 300 ГФ-021 584 630 735 ст20 70,9
ТМ 90-11 Ду 600 630 300 ГФ-021 672 720 810 ст20 82,1
ТМ 90-12 Ду 700 720 300 ГФ-021 772 820 920 ст20 98,9
ТМ 90-13 Ду 800 820 300 ГФ-021 872 920 1030 ст20 112,3
ТМ 90-14 Ду 900 920 300 ГФ-021 972 1020 1130 ст20 124,1
ТМ 90-15 Ду 1000 1020 300 ГФ-021 1070 1120 1230 ст20 144,5
ТМ 90-16 Ду 1200 1220 300 ГФ-021 1270 1320 1430 ст20 171,3
ТМ 90-17 Ду 1400 1420 300 ГФ-021 1470 1520 1630 ст20 198,1

Таблица подбора набивных сальников тм 91 l500

Маркировка Условный диаметр Диаметр пропускаемой трубы, мм Длина корпуса L, мм Покрытие Ширина прохода D1, мм Диаметр корпуса D2, мм Наружный диаметр D3, мм Материал Масса, кг
ТМ 91 Ду 50 57 500 ГФ-021 89 114 185 ст20 9,4
ТМ 91-01 Ду 80 89 500 ГФ-021 115 140 215 ст20 11,6
ТМ 91-02 Ду 100 108 500 ГФ-021 140 165 240 ст20 13,9
ТМ 91-03 Ду 125 133 500 ГФ-021 191 219 290 ст20 24,1
ТМ 91-04 Ду 150 159 500 ГФ-021 239 273 345 ст20 33,3
ТМ 91-05 Ду 200 219 500 ГФ-021 239 273 345 ст20 28,6
ТМ 91-06 Ду 250 273 500 ГФ-021 291 325 395 ст20 33,9
ТМ 91-07 Ду 300 325 500 ГФ-021 382 426 500 ст20 55,9
ТМ 91-08 Ду 350 377 500 ГФ-021 430 478 550 ст20 73,8
ТМ 91-09 Ду 400 426 500 ГФ-021 484 530 600 ст20 76,5
ТМ 91-10 Ду 500 530 500 ГФ-021 584 630 735 ст20 94,0
ТМ 91-11 Ду 600 630 500 ГФ-021 672 720 810 ст20 112,2
ТМ 91-12 Ду 700 720 500 ГФ-021 772 820 920 ст20 133,0
ТМ 91-13 Ду 800 820 500 ГФ-021 872 920 1030 ст20 150,6
ТМ 91-14 Ду 900 920 500 ГФ-021 972 1020 1130 ст20 166,1
ТМ 91-15 Ду 1000 1020 500 ГФ-021 1070 1120 1230 ст20 196,4
ТМ 91-16 Ду 1200 1220 500 ГФ-021 1270 1320 1430 ст20 232,7
ТМ 91-17 Ду 1400 1420 500 ГФ-021 1470 1520 1630 ст20 268,0

Таблица подбора набивных сальников тм 92 l 800

Маркировка Условный диаметр Диаметр пропускаемой трубы, мм Длина корпуса L, мм Покрытие Ширина прохода D1, мм Диаметр корпуса D2, мм Наружный диаметр D3, мм Материал Масса, кг
ТМ 92 Ду 50 57 800 ГФ-021 89 114 185 ст20 13,0
ТМ 92-01 Ду 80 89 800 ГФ-021 115 140 215 ст20 16,1
ТМ 92-02 Ду 100 108 800 ГФ-021 140 165 240 ст20 19,3
ТМ 92-03 Ду 125 133 800 ГФ-021 191 219 290 ст20 33,6
ТМ 92-04 Ду 150 159 800 ГФ-021 239 273 345 ст20 45,2
ТМ 92-05 Ду 200 219 800 ГФ-021 239 273 345 ст20 40,5
ТМ 92-06 Ду 250 273 800 ГФ-021 291 325 395 ст20 48,1
ТМ 92-07 Ду 300 325 800 ГФ-021 382 426 500 ст20 74,5
ТМ 92-08 Ду 350 377 800 ГФ-021 430 478 550 ст20 101,6
ТМ 92-09 Ду 400 426 800 ГФ-021 484 530 600 ст20 103,5
ТМ 92-10 Ду 500 530 800 ГФ-021 584 630 735 ст20 126,2
ТМ 92-11 Ду 600 630 800 ГФ-021 672 720 810 ст20 154,4
ТМ 92-12 Ду 700 720 800 ГФ-021 772 820 920 ст20 180,9
ТМ 92-13 Ду 800 820 800 ГФ-021 872 920 1030 ст20 204,6
ТМ 92-14 Ду 900 920 800 ГФ-021 972 1020 1130 ст20 226,1
ТМ 92-15 Ду 1000 1020 800 ГФ-021 1070 1120 1230 ст20 270,4
ТМ 92-16 Ду 1200 1220 800 ГФ-021 1270 1320 1430 ст20 319,7
ТМ 92-17 Ду 1400 1420 800 ГФ-021 1470 1520 1630 ст20 369,0
