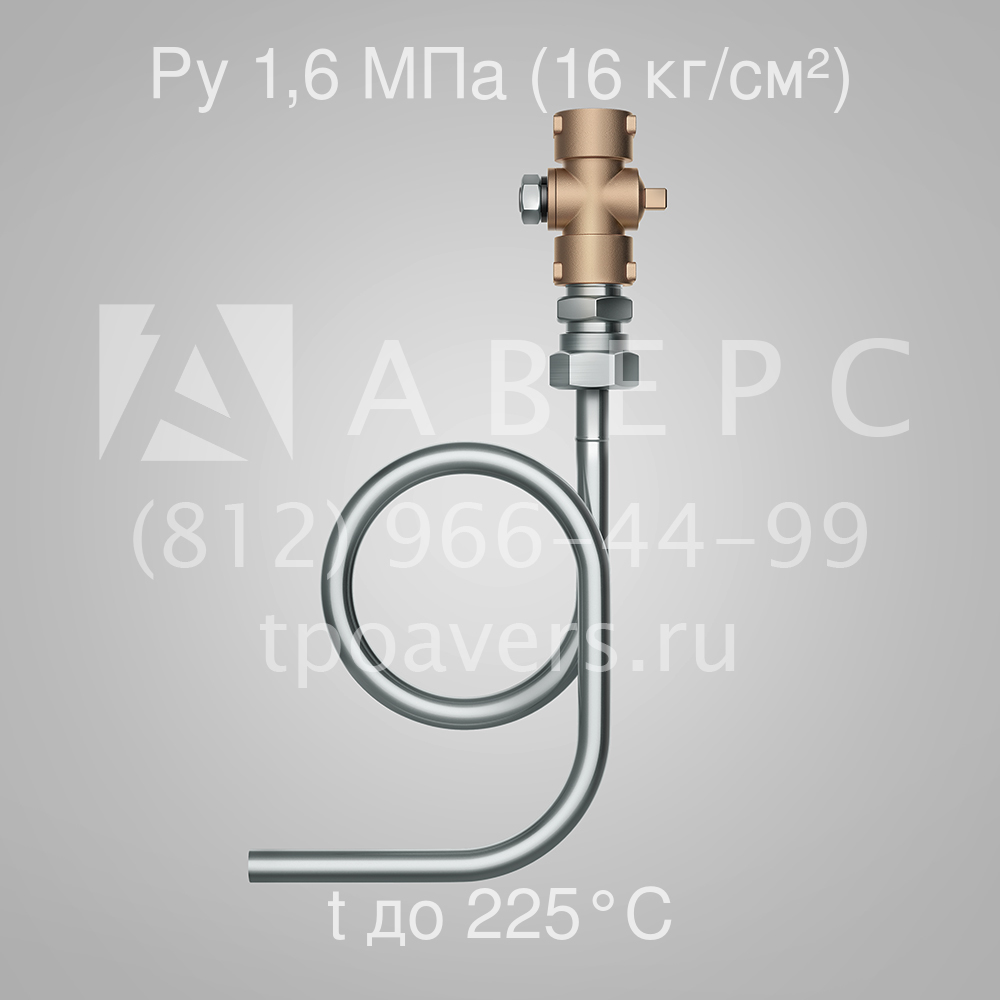

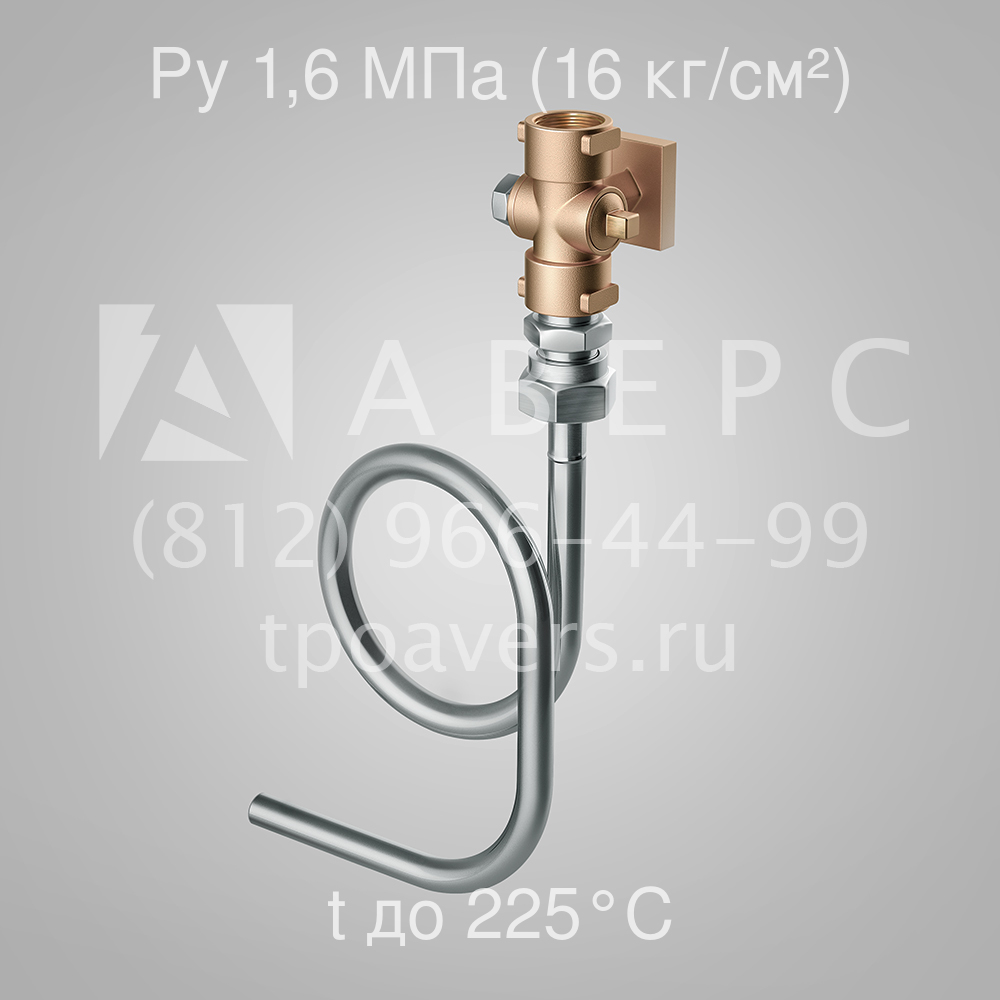

Отборное устройство 16-225У (1,6-225-ст20-МУ)
|
|
Основные технические характеристики:
100
out of 100
based on 24 user ratings
|
- Описание
- Чертеж
- Таблица подбора
- Наши отгрузки
Описание и область применения
Отборное устройство давления 16-225У (1,6-225-ст20-МУ) разработано и изготавливается по нескольким альбомам и ТУ. В частности, данное отборное устройство встречается в альбомах ЗК14-2-02, ЗК14-2-2009 и ТУ 36.22.19.05-005-85. Применяется отборное устройство 16-225У как на трубопроводах жилищного и коммунального хозяйства, так и на технологических трубопроводах промышленного назначения.

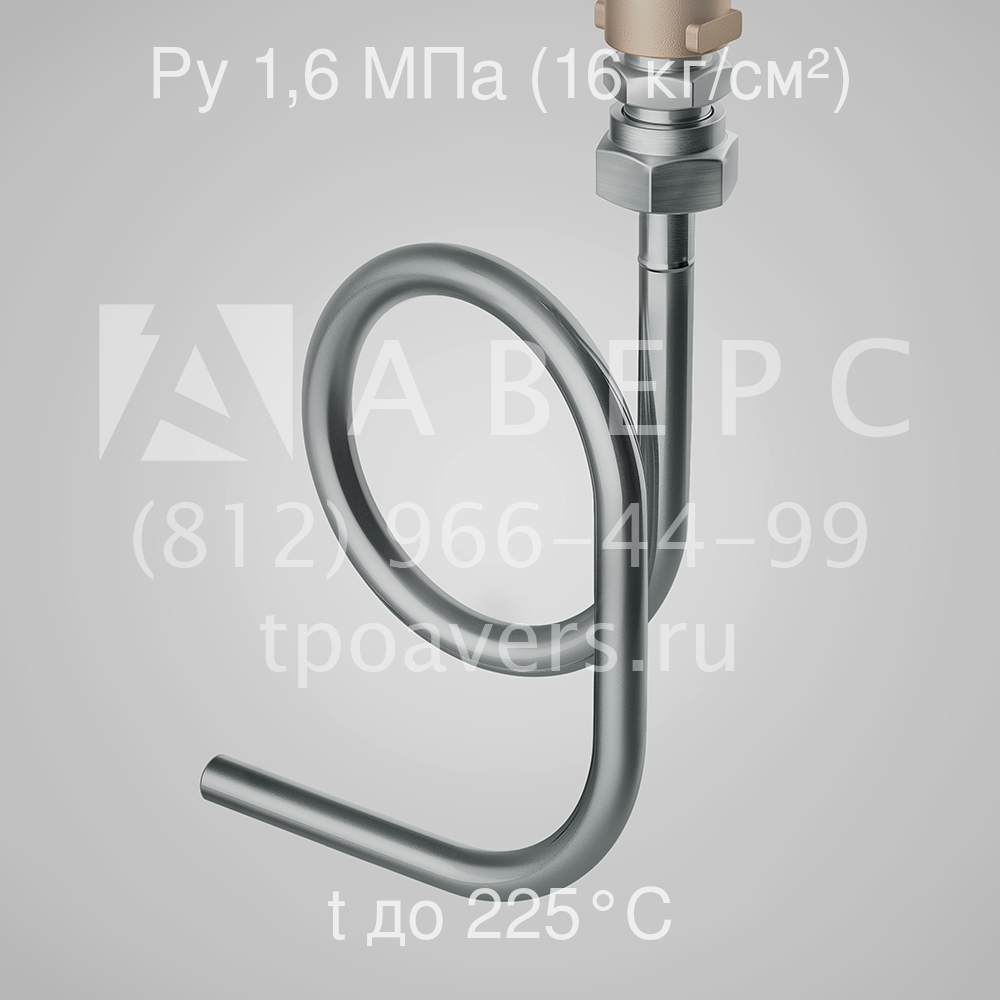

Отборное устройство 16-225У (1,6-225-ст20-МУ) - вспомогательное устройство, закладная конструкция, благодаря установке которой становится возможным монтаж и эксплуатация контрольно-измерительных приборов. По причине того, что сам манометр или термометр не установить на трубу, и нужны данные закладные детали. В названии отборного устройства имеется аббревиатура «У» - что означает «Угловое». Данная модель отборного устройства устанавливается на трубопроводы вертикального типа. Благодаря своей изгибающейся форме, работа специалистов следящих и снимающих показания с приборов, происходит надлежащим образом.

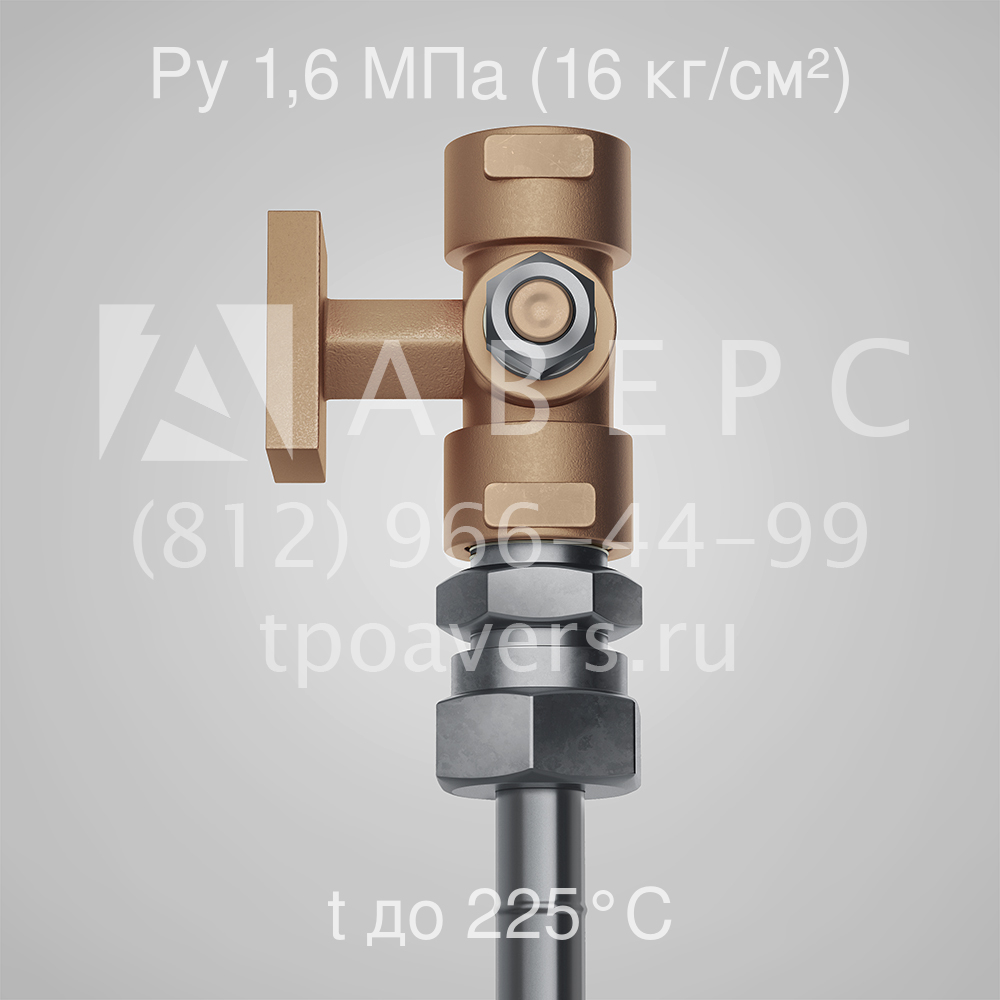

Отборное устройство давления 16-225У применяется на технологическом трубопроводе с рабочим давлением до 1,6 МПа (16 кг/см²) и температурой рабочей среды до 225°С. В изделии применяется трехходовой кран 11Б18бк (11Б38бк). Изготавливается из стали марки ст20 и латуни.
В зависимости от толщины стенки трубопровода, на котором будет установлено само отборное устройство, может возникнуть потребность в укреплении места соединения. Для этого используется специальная закладная конструкция, в нашем случае – бобышка. Необходимость внесения в проект данного элемента определяется главным инженером или технологом.
На всю поставляемую продукцию предоставляются разрешительные документы. Комплект документов включает в себя паспорт и отказное письмо от центра стандартизации. На продукцию предоставляется гарантийный срок – 12 месяцев с момента ввода в эксплуатацию, но, не позднее 24 месяцев с момента приобретения товара.
Отборные устройства давления 16-225У (1,6-225-ст20-МУ) есть в наличии (склад г. Москва). Возможен самовывоз по предъявлению платежного поручения. Также возможна доставка до терминала отправления транспортной компании ТК Деловые Линии.
Оптовые цены «от» применяются при размещении единовременного заказа от 50 000 руб.

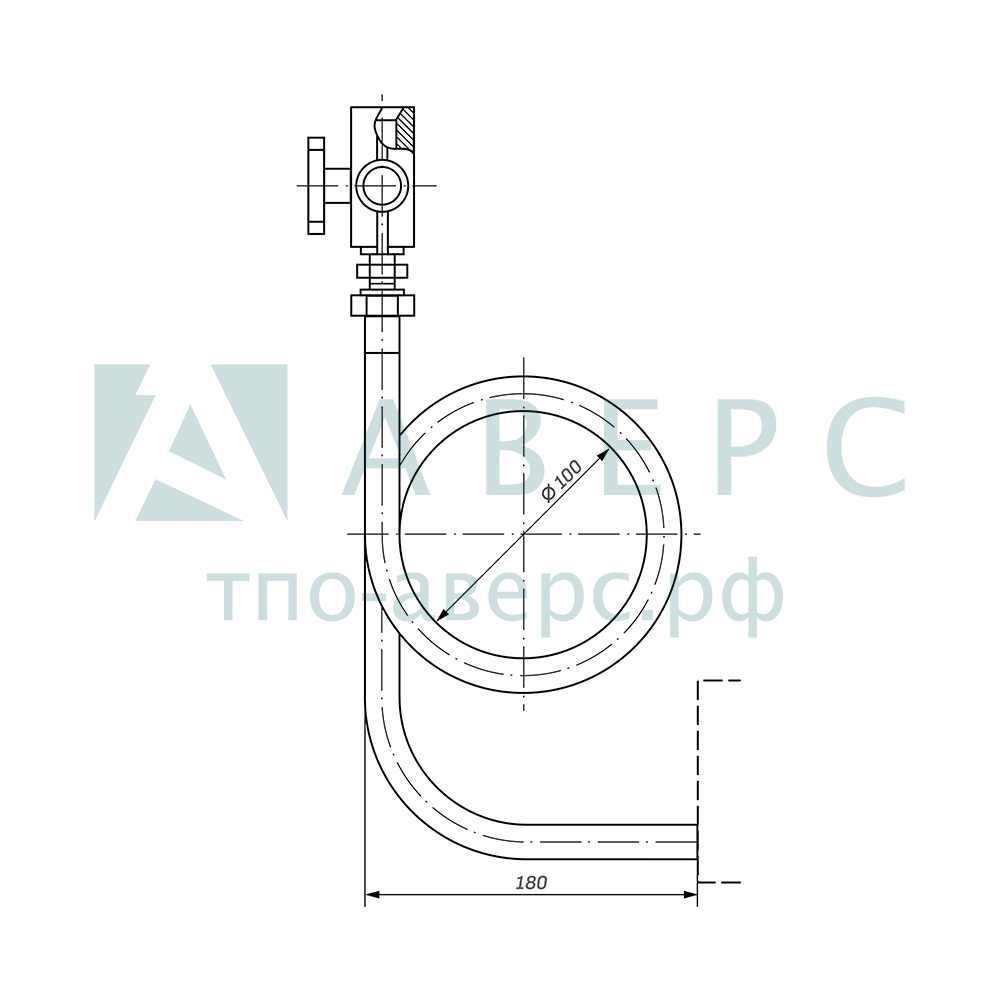

Чертеж. Отборное устройство давления 16-225У ТУ 36.22.19.05-005-85
Размеры на чертежах для справок. Положение вентелей показано условно.
Таблица подбора
| Модель | Давление, Мпа (кг/см²) | Температура, °С | Тип клапана | Материал | Габаритные размеры, мм | Место установки | Масса, кг |
|---|---|---|---|---|---|---|---|
| Отборное устройство 16-70 | 1,6 (16) | 70 | 11б18бк (11б38бк) | ст20, латунь | 220х150х60 | трубопровод или аппарат | 0,65 |
| Отборное устройство 16-225П | 1,6 (16) | 225 | 11б18бк (11б38бк) | ст20, латунь | 335х170х70 | трубопровод или аппарат | 0,80 |
| Отборное устройство 16-225У | 1,6 (16) | 225 | 11б18бк (11б38бк) | ст20, латунь | 335х220х70 | трубопровод или аппарат | 0,90 |
| Отборное устройство 160-200 | 16 (160) | 200 | 15с54бк (бк1) | ст20, латунь | 225х105х70 | трубопровод или аппарат | 0,96 |
| Отборное устройство 160-200П | 16 (160) | 200 | 15с54бк (бк1) | ст. 20, латунь | 360х220х105 | трубопровод или аппарат | 1,2 |
| Отборное устройство 160-200У | 16 (160) | 200 | 15с54бк (бк1) | ст. 20, латунь | 370х270х105 | трубопровод или аппарат | 1,3 |
| Отборное устройство 160-120П | 16 (160) | 120 | 15с54бк (бк1) | ст. 20, латунь | 536х260х160 | трубопровод или аппарат | 2,35 |
| Отборное устройство 160-250П | 16 (160) | 250 | 15с54бк2 | ст. 20, латунь | 533х240х140 | трубопровод или аппарат | 2,8 |
