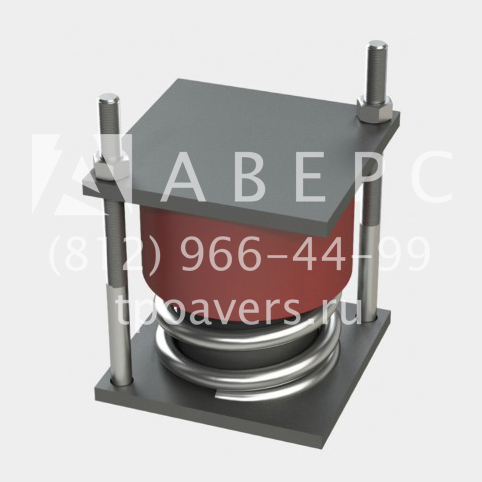

Блок катковый пружинный Л8-144

Катковый пружинный блок по чертежу Л8-144.000СБ. Состоит из двух опорных плит, каткового и пружинного блока.

Быстрый заказ

Оставьте свою заявку и мы свяжемся в течении 10 минут.

100 out of 100 based on 24 user ratings

Описание
Таблица подбора
Наши отгрузки

Описание и область применения

Блоки пружинные Л8-144.000 предназначены для амортизации нагрузок на магистральные трубопроводы и являются очень важными элементами этих конструкций. Пружинный блок смягчает нагрузку и защищает трубопровод от деформации и от преждевременного выхода из строя. В зависимости от принципа установки пружинные блоки разделяют на опорные блоки и блоки для установки опор трубопроводов, а в зависимости от конструкции различают сдвоенные и одинарные пружинные блоки.

Основные технические размеры пружинного блока

Исполнения блока	Допуск. нагрузка на пружину, кН (кгс)	Макс. Прогиб пружины, мм	Макс. гориз. перемещение Δmax, мм	Ho в свободном состоянии пружины	H	L1	j1	j2	B	B1	b	C	S	Масса, кг
Л8-144.000	5,24 (537)	70	120	166	260	340	80	75	210	260	180	210	12	34,00
Л8-144.000-01	8,00 (816)	70	120	177	270	340	80	75	210	260	180	210	12	35,00
Л8-144.000-02	11,67 (1190)	70	120	188	285	340	80	75	210	260	180	210	12	36,00
Л8-144.000-03	16,34 (1666)	70	120	201	305	340	80	75	210	260	200	220	16	44,00
Л8-144.000-04	19,66 (2005)	70	120	226	330	340	80	75	210	260	200	220	16	46,00
Л8-144.000-05	26,34 (2686)	70	120	221	330	360	90	65	260	300	260	280	20	70,00
Л8-144.000-06	32,60 (3325)	70	120	277	390	360	90	65	260	300	260	280	20	81,00
Л8-144.000-07	40,00 (4080)	70	120	289	400	360	90	65	260	300	300	340	20	97,00
Л8-144.000-08	48,60 (4955)	70	120	304	415	360	90	65	260	300	300	340	20	100,00
Л8-144.000-09	58,45 (5960)	70	120	284	395	360	90	65	260	300	300	340	20	110,00
