УСН-175Г-04 Устройство нижнего слива нефти
|
|
Основные технические характеристики:
100
out of 100
based on 24 user ratings
|
- Описание
- Таблица подбора
- Наши отгрузки
Описание и область применения

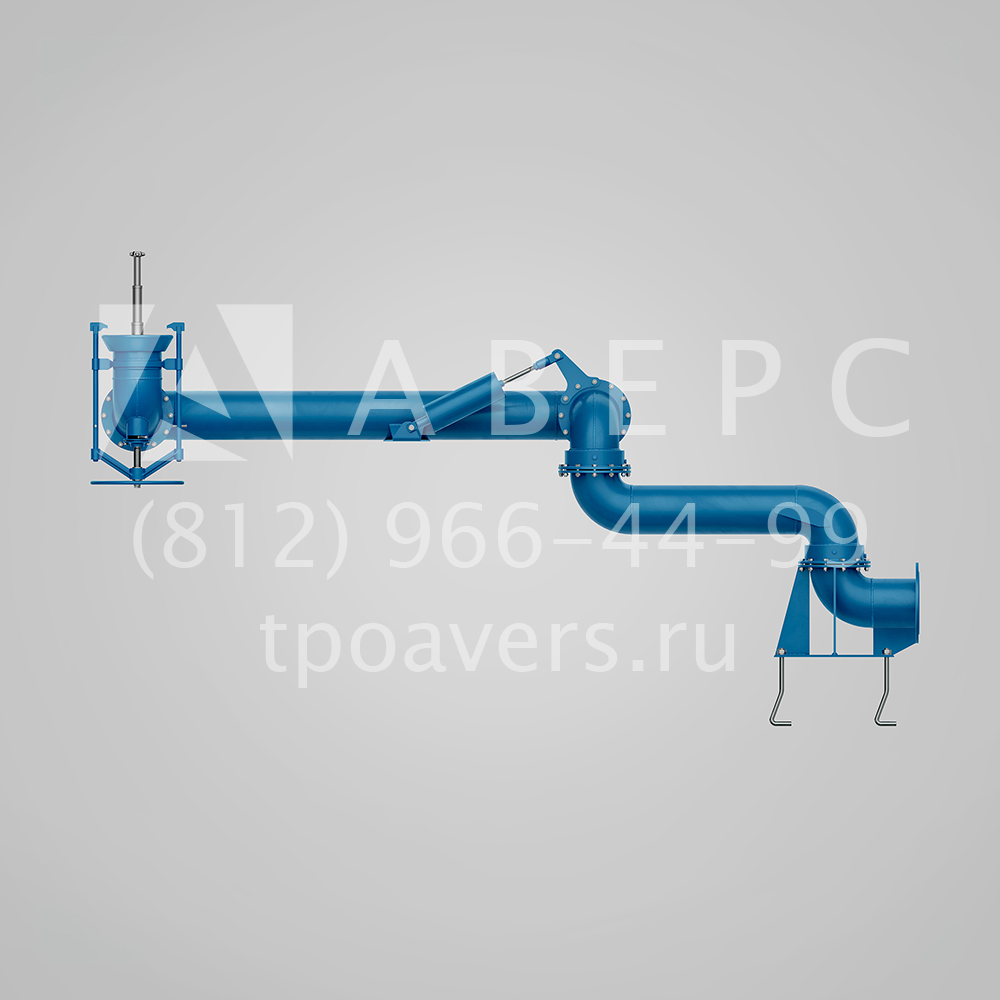

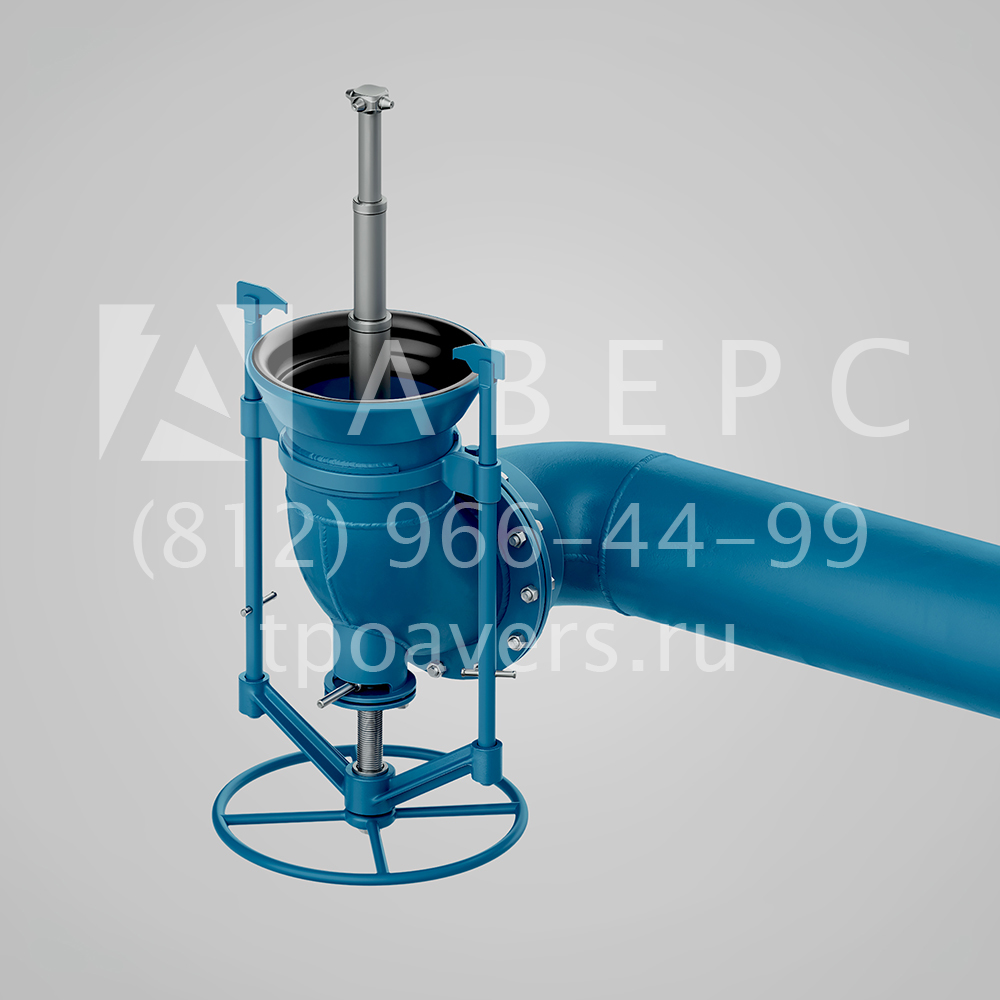

Компания ТПО "Аверс" реализует УСН-175Г-04 для нижнего слива нефти. Устройство УСН-175Г-04 предназначено для нижнего слива нефти и нефтепродуктов из железнодорожных цистерн, представляет собой шарнирный трубопровод с опорным патрубком и присоединительной головкой, а также оборудовано внутренним напорным трубопроводом и телескопическим гидромонитором с сопловой головкой. Через внутренний трубопровод и телескопический монитор, установленный в присоединительной головке, в цистерну подаётся под давлением греющий продукт, аналогичный сливаемому, который активно перемешивает и разогревает до жидкого состояния вязкий продукт в цистерне. Разогретый продукт из цистерны через шарнирные трубы сливается в коллектор. Рукояткой сопловая головка гидромонитора устанавливается в любом необходимом положении внутри цистерны для тщательного удаления нефтепродукта. Двухрядные шарниры обеспечивают лёгкость перемещения без перекосов при длительной эксплуатации. Замена уплотняющих манжет не требует разборки шарниров. Захваты поворачиваются относительно присоединительной головки, что позволяет установить их в любом удобном месте на сливном приборе цистерны. Независимое исполнение захватов и специальная форма уплотнения присоединительной головки обеспечивают надёжное, герметичное присоединение устройства к перекошенному сливному прибору цистерны.
Конструкция установок УСН-175Г-04 нижнего слива нефти и нефтепродуктов в железнодорожные цистерны обеспечивает полное освобождение от остатков сливаемого продукта. Применение оригинальных шариковых двухрядных шарниров без фланцевых соединений позволило не только снизить общую массу установки, но и производить замену уплотнений без полной разборки шарниров. Технология упрочнения дорожек шарниров обеспечивает максимальный срок службы установок при интенсивном использовании. Конструкция уплотнения шарниров с использованием скользящей пары трения - фтор-силиконовая резина по фторопласту - за счет уменьшения коэффициента терния и повышения маслобензостойкости повышает надежность установки.
Технические характеристики УСН-175Г-04
| Наименование параметра | Значение |
|---|---|
| Зона действия, м | 4,0 |
| Диаметр условного прохода, мм | 175 |
| Условное давление, МПа (кгс/см2), не более | 0,6 (6) |
| *Температура подогревающего продукта в гидромониторе, С, | |
| не более | 125 |
| Расчетная пропускная способность нефтепродуктов, м3/час, не более: | |
| — светлых; | 385 |
| — темных | 695 |
| *Давление подогревающего продукта в напорном трубопроводе гидромонитора, МПа (кгс/ см2), не более | 1,0 (10) |
| *Расход подогревающего продукта через сопла гидромонитора, м3/час, не более | 50 |
| Усилие, необходимое для перемещения шарнирных труб, | |
| Н (кгс), не более | 50 (5,0) |
| Назначенный срок службы, лет, не менее | 10 |
| Обслуживающий персонал, чел | 1 |
| Габаритные размеры в сложенном положении, мм, не более: | |
| высота | 1200 |
| длина | 2300 |
| ширина | 700 |
| Масса, кг, не более | 215 |
Таблица подбора
| Модель | Диаметр условного прохода, мм | Условное давление, МПа (кгс/м3) | Назначенный срок службы, лет | Дополнительные опции | Зона действия, м | Масса, кг |
|---|---|---|---|---|---|---|
| Устройство нижнего слива с электрообогревом УСН-150Э, УСН-175Э, УСН-200Э | 150/175/200 | 0,6 (6) | 10 | с электрообогревом | 4/6 | 185/205/200 |
| Устройство нижнего слива с гидромонитором и электрообогревом УСН-175ГЭ, УСН-200ГЭ | 175/200 | 0,6 (6) | 10 | с гидромонитором и электрообогревом | 4/6 | 250/255 |
| Устройство нижнего слива с гидромонитором УСН-175Г, УСН-200Г | 175/200 | 0,6 (6) | 10 | с гидромонитором | 4/6 | 240/245 |
| Устройство нижнего слива с гидромонитором и парообогревом УСН-175ГП, УСН-200ГП | 175/200 | 0,6 (6) | 10 | с гидромонитором и парообогревом | 4/6 | 290/320 |
| Устройство нижнего слива без дополнительных опций УСН-150, УСН-175, УСН-200 | 150/175/200 | 0,6 (6) | 10 | без доп. опций | 4/6 | 175/195/210 |
| Устройство нижнего слива с пароподогревом УСН-150П, УСН-175П, УСН-200П | 150/175/200 | 0,6 (6) | 10 | с пароподогревом | 4/6 | 220/245/250 |
| УСН-150-04 Устройство нижнего слива нефти | 150 | 0,6 (6) | 10 | без опций | 4 | 175 |
| УСН-150-06 Устройство нижнего слива нефти | 150 | 0,6 (6) | 10 | без опций | 6 | 175 |
| УСН-150П-06 Устройство нижнего слива нефти | 150 | 0,6 (6) | 10 | пароподогрев | 6 | 220 |
| УСН-150П-04 Устройство нижнего слива нефти | 150 | 0,6 (6) | 10 | пароподогрев | 4 | 200 |
| УСН-150Э-04 Устройство нижнего слива нефти | 150 | 0,6 (6) | 10 | электрообогрев | 4 | 185 |
| УСН-150Э-06 Устройство нижнего слива нефти | 150 | 0,6 (6) | 10 | электрообогрев | 6 | 185 |
| УСН-150Г-04 Устройство нижнего слива нефти | 150 | 0,6 (6) | 10 | гидромонитор | 4 | 215 |
| УСН-150Г-06 Устройство нижнего слива нефти | 150 | 0,6 (6) | 10 | гидромонитор | 6 | 240 |
| УСН-150ГП-04 Устройство для нижнего слива | 150 | 0,6 (6) | 10 | гидромонитор и пароподогрев | 4 | 185 |
| УСН-150ГП-06 Устройство для нижнего слива | 150 | 0,6 (6) | 10 | гидромонитор и пароподогрев | 6 | 185 |
| УСН-150ГЭ-04 Устройство для нижнего слива | 150 | 0,6 (6) | 10 | гидромонитор и электрообогрев | 4 | 155 |
| УСН-150ГЭ-06 Устройство для нижнего слива | 150 | 0,6 (6) | 10 | гидромонитор и электрообогрев | 6 | 175 |
| УСН-175-04 Устройство нижнего слива нефти | 175 | 0,6 (6) | 10 | без опций | 4 | 200 |
| УСН-175-06 Устройство нижнего слива нефти | 175 | 0,6 (6) | 10 | без опций | 6 | 215 |
| УСН-175П-04 Устройство нижнего слива нефти | 175 | 0,6 (6) | 10 | пароподогрев | 4 | 210 |
| УСН-175П-06 Устройство нижнего слива нефти | 175 | 0,6 (6) | 10 | пароподогрев | 6 | 220 |
| УСН-175Э-04 Устройство нижнего слива нефти | 175 | 0,6 (6) | 10 | электрообогрев | 4 | 185 |
| УСН-175Э-06 Устройство нижнего слива нефти | 175 | 0,6 (6) | 10 | электрообогрев | 6 | 215 |
| УСН-175Г-04 Устройство нижнего слива нефти | 175 | 0,6 (6) | 10 | гидромонитор | 4 | 215 |
| УСН-175Г-06 Устройство нижнего слива нефти | 175 | 0,6 (6) | 10 | гидромонитор | 6 | 225 |
| УСН-175ГП-04 Устройство для нижнего слива | 175 | 0,6 (6) | 10 | гидромонитор и пароподогрев | 4 | 260 |
| УСН-175ГП-06 Устройство для нижнего слива | 175 | 0,6 (6) | 10 | гидромонитор и пароподогрев | 6 | 280 |
| УСН-175ГЭ-04 Устройство для нижнего слива | 175 | 0,6 (6) | 10 | гидромонитор и электрообогрев | 4 | 225 |
| УСН-175ГЭ-06 Устройство для нижнего слива | 175 | 0,6 (6) | 10 | гидромонитор и электрообогрев | 6 | 250 |
| УСН-200-04 Устройство нижнего слива нефти | 200 | 0,6 (6) | 10 | без опций | 4 | 195 |
| УСН-200-06 Устройство нижнего слива нефти | 200 | 0,6 (6) | 10 | без опций | 6 | 210 |
| УСН-200П-04 Устройство нижнего слива нефти | 200 | 0,6 (6) | 10 | пароподогрев | 4 | 220 |
| УСН-200П-06 Устройство нижнего слива нефти | 200 | 0,6 (6) | 10 | пароподогрев | 6 | 240 |
| УСН-200Э-04 Устройство нижнего слива нефти | 200 | 0,6 (6) | 10 | электрообогрев | 4 | 240 |
| УСН-200Э-06 Устройство нижнего слива нефти | 200 | 0,6 (6) | 10 | электрообогрев | 6 | 240 |
| УСН-200Г-04 Устройство нижнего слива нефти | 200 | 0,6 (6) | 10 | гидромонитор | 4 | 240 |
| УСН-200Г-06 Устройство нижнего слива нефти | 200 | 0,6 (6) | 10 | гидромонитор | 6 | 240 |
| УСН-200ГП-04 Устройство для нижнего слива | 200 | 0,6 (6) | 10 | гидромонитор и пароподогрев | 4 | 240 |
| УСН-200ГП-06 Устройство для нижнего слива | 200 | 0,6 (6) | 10 | гидромонитор и пароподогрев | 6 | 240 |
| УСН-200ГЭ-04 Устройство для нижнего слива | 200 | 0,6 (6) | 10 | гидромонитор и электрообогрев | 4 | 240 |
| УСН-200ГЭ-06 Устройство для нижнего слива | 200 | 0,6 (6) | 10 | гидромонитор и электрообогрев | 6 | 240 |
