УСН-175ГП-04 Устройство для нижнего слива
|
|
Основные технические характеристики:
100
out of 100
based on 24 user ratings
|
- Описание
- Таблица подбора
- Наши отгрузки
Описание и область применения

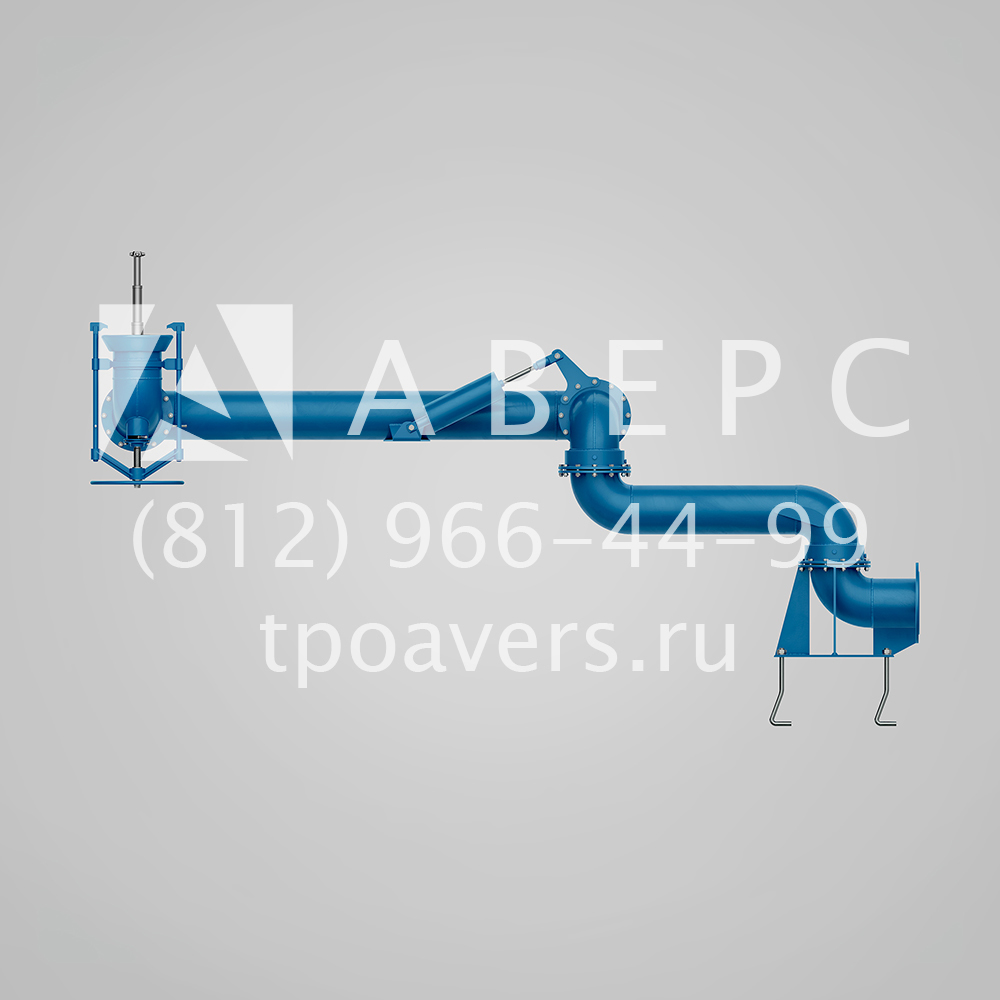

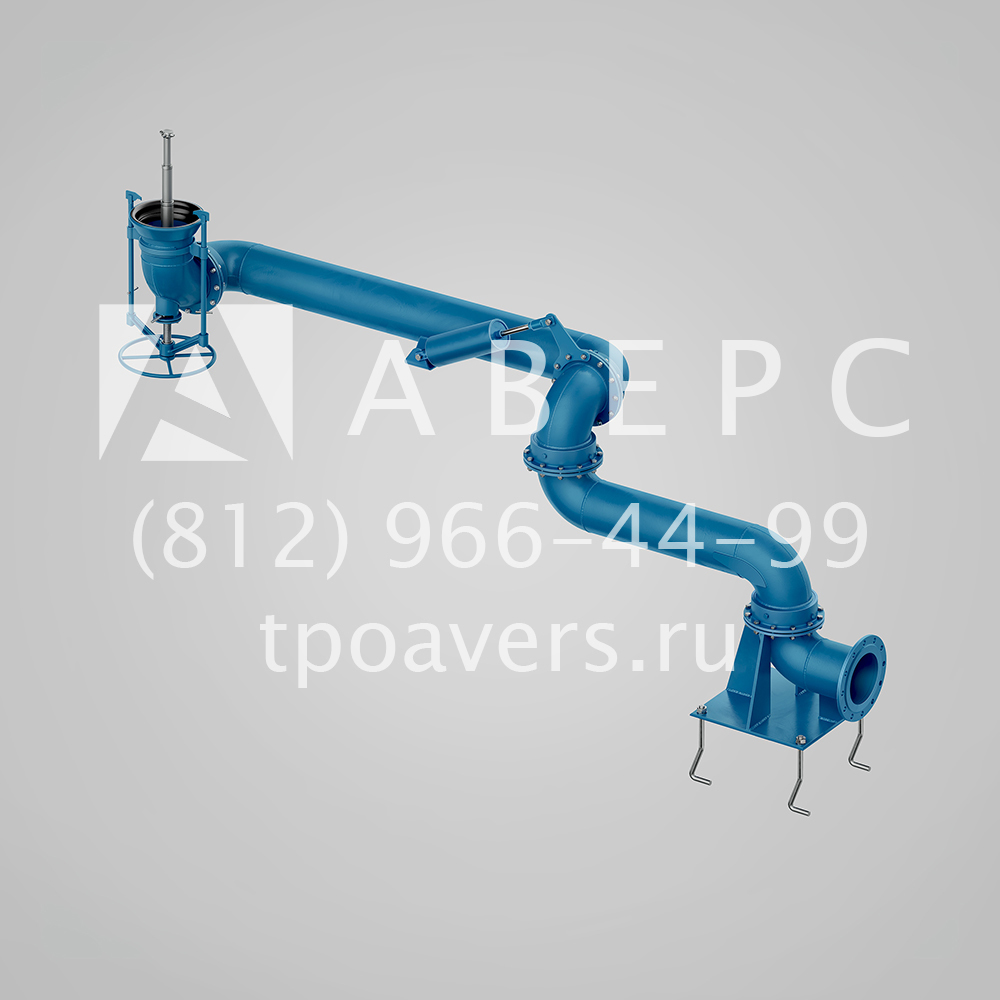

Устройство УСН-175ГП-04 с зоной действия 4 м предназначено для нижнего слива нефти и нефтепродуктов из железнодорожных вагонов-цистерн, оборудовано телескопическим гидромонитором и подогревающей рубашкой для ускорения процесса слива вязких нефтепродуктов.
Особенности устройства нижнего слива УСН-175П-04
- Двухрядные шарниры обеспечивают легкость вращения без перекосов при длительной эксплуатации.
- Замена уплотняющих манжет не требует разборки шарниров.

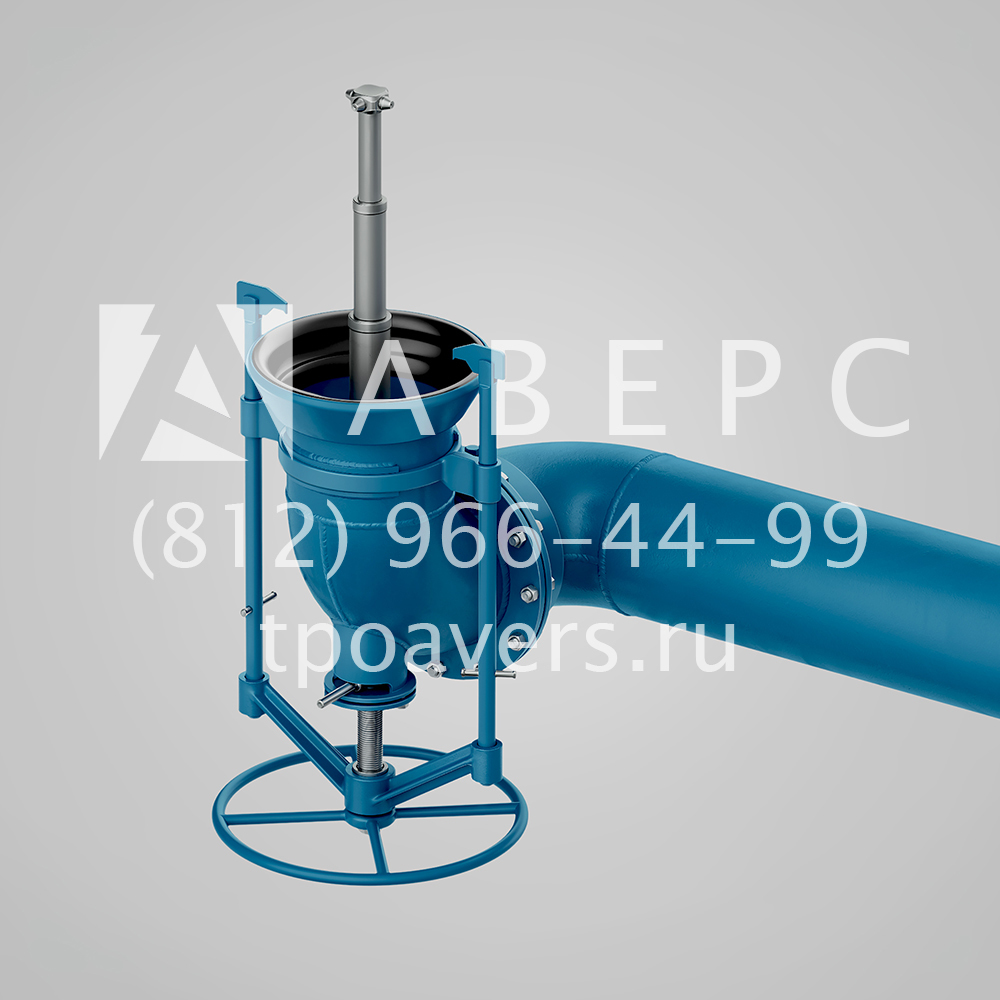

- Захваты поворачиваются относительно присоединительной головки, что позволяет установить их в любом удобном месте на сливном приборе цистерны.
- Независимое исполнение захватов и специальная форма уплотнения присоединительной головки обеспечивают надёжное, герметичное присоединение устройства к сливному прибору цистерны.
- Через внутренний трубопровод в цистерну подаётся под давлением подогревающий продукт, аналогичный сливаемому. Сопловая головка гидромонитора поворачивается на 360º внутри цистерны рукояткой присоединительной головки, что позволяет более интенсивно перемешивать и разогревать вязкий продукт в цистерне до жидкого состояния.
- Горячий продукт в подогревающей рубашке разогревает стенки шарнирных труб, что ускоряет процесс слива вязких нефтепродуктов.
Применение в уплотнении стандартизированных резиновых колец круглого сечения позволило повысить ремонтопригодность установки и подобрать оптимальный материал уплотнения в зависимости от сливаемого продукта и без конструкторской доработки. Пружинный балансир закрыт защитным кожухом, обеспечивающим безопасность обслуживающего персонала. Изготовление прихватов из стали с последующим обмеднением методом наплавления и присоединительной головки из алюминиевого сплава позволяет избежать искрообразования при фиксации к сливному прибору цистерны и повысить долговечность прихватов. Самозакрывающиеся прихваты надежно фиксируют присоединительную головку УСН к сливному прибору цистерны, что уменьшает время на проведение подготовительных работ.
Управление прихватами происходит одним штурвалом, что значительно упрощает процесс присоединения к сливному прибору цистерны. Уплотнение присоединительной головки обеспечивает герметичное соединение со сливным прибором цистерны в процессе слива.
Применение в качестве самостоятельного покрытия полиуретанового цинконаполненного грунта позволило повысить антикоррозионную стойкость установок за счет комбинации барьерной и электрохимической защиты.
Техническая характеристика устройства УСН-175ГП-04
| Наименование параметра | Значение |
|---|---|
| Зона действия, м | 4,0 |
| Диаметр условного прохода, мм | 175 |
| Условное давление, МПа (кгс/см2), не более | 0,6 (6) |
| *Температура подогревающего продукта в гидромониторе, С, | |
| не более | 125 |
| Расчетная пропускная способность нефтепродуктов, м3/час, не более: | |
| — светлых; | 385 |
| — темных | 695 |
| *Давление подогревающего продукта в напорном трубопроводе гидромонитора, МПа (кгс/ см2), не более | 1,0 (10) |
| *Расход подогревающего продукта через сопла гидромонитора, м3/час, не более | 50 |
| Усилие, необходимое для перемещения шарнирных труб, | |
| Н (кгс), не более | 50 (5,0) |
| Назначенный срок службы, лет, не менее | 10 |
| Обслуживающий персонал, чел | 1 |
| Габаритные размеры в сложенном положении, мм, не более: | |
| высота | 1200 |
| длина | 2300 |
| ширина | 700 |
| Масса, кг, не более | 215 |
Таблица подбора
| Модель | Диаметр условного прохода, мм | Условное давление, МПа (кгс/м3) | Назначенный срок службы, лет | Дополнительные опции | Зона действия, м | Масса, кг |
|---|---|---|---|---|---|---|
| Устройство нижнего слива с электрообогревом УСН-150Э, УСН-175Э, УСН-200Э | 150/175/200 | 0,6 (6) | 10 | с электрообогревом | 4/6 | 185/205/200 |
| Устройство нижнего слива с гидромонитором и электрообогревом УСН-175ГЭ, УСН-200ГЭ | 175/200 | 0,6 (6) | 10 | с гидромонитором и электрообогревом | 4/6 | 250/255 |
| Устройство нижнего слива с гидромонитором УСН-175Г, УСН-200Г | 175/200 | 0,6 (6) | 10 | с гидромонитором | 4/6 | 240/245 |
| Устройство нижнего слива с гидромонитором и парообогревом УСН-175ГП, УСН-200ГП | 175/200 | 0,6 (6) | 10 | с гидромонитором и парообогревом | 4/6 | 290/320 |
| Устройство нижнего слива без дополнительных опций УСН-150, УСН-175, УСН-200 | 150/175/200 | 0,6 (6) | 10 | без доп. опций | 4/6 | 175/195/210 |
| Устройство нижнего слива с пароподогревом УСН-150П, УСН-175П, УСН-200П | 150/175/200 | 0,6 (6) | 10 | с пароподогревом | 4/6 | 220/245/250 |
| УСН-150-04 Устройство нижнего слива нефти | 150 | 0,6 (6) | 10 | без опций | 4 | 175 |
| УСН-150-06 Устройство нижнего слива нефти | 150 | 0,6 (6) | 10 | без опций | 6 | 175 |
| УСН-150П-06 Устройство нижнего слива нефти | 150 | 0,6 (6) | 10 | пароподогрев | 6 | 220 |
| УСН-150П-04 Устройство нижнего слива нефти | 150 | 0,6 (6) | 10 | пароподогрев | 4 | 200 |
| УСН-150Э-04 Устройство нижнего слива нефти | 150 | 0,6 (6) | 10 | электрообогрев | 4 | 185 |
| УСН-150Э-06 Устройство нижнего слива нефти | 150 | 0,6 (6) | 10 | электрообогрев | 6 | 185 |
| УСН-150Г-04 Устройство нижнего слива нефти | 150 | 0,6 (6) | 10 | гидромонитор | 4 | 215 |
| УСН-150Г-06 Устройство нижнего слива нефти | 150 | 0,6 (6) | 10 | гидромонитор | 6 | 240 |
| УСН-150ГП-04 Устройство для нижнего слива | 150 | 0,6 (6) | 10 | гидромонитор и пароподогрев | 4 | 185 |
| УСН-150ГП-06 Устройство для нижнего слива | 150 | 0,6 (6) | 10 | гидромонитор и пароподогрев | 6 | 185 |
| УСН-150ГЭ-04 Устройство для нижнего слива | 150 | 0,6 (6) | 10 | гидромонитор и электрообогрев | 4 | 155 |
| УСН-150ГЭ-06 Устройство для нижнего слива | 150 | 0,6 (6) | 10 | гидромонитор и электрообогрев | 6 | 175 |
| УСН-175-04 Устройство нижнего слива нефти | 175 | 0,6 (6) | 10 | без опций | 4 | 200 |
| УСН-175-06 Устройство нижнего слива нефти | 175 | 0,6 (6) | 10 | без опций | 6 | 215 |
| УСН-175П-04 Устройство нижнего слива нефти | 175 | 0,6 (6) | 10 | пароподогрев | 4 | 210 |
| УСН-175П-06 Устройство нижнего слива нефти | 175 | 0,6 (6) | 10 | пароподогрев | 6 | 220 |
| УСН-175Э-04 Устройство нижнего слива нефти | 175 | 0,6 (6) | 10 | электрообогрев | 4 | 185 |
| УСН-175Э-06 Устройство нижнего слива нефти | 175 | 0,6 (6) | 10 | электрообогрев | 6 | 215 |
| УСН-175Г-04 Устройство нижнего слива нефти | 175 | 0,6 (6) | 10 | гидромонитор | 4 | 215 |
| УСН-175Г-06 Устройство нижнего слива нефти | 175 | 0,6 (6) | 10 | гидромонитор | 6 | 225 |
| УСН-175ГП-04 Устройство для нижнего слива | 175 | 0,6 (6) | 10 | гидромонитор и пароподогрев | 4 | 260 |
| УСН-175ГП-06 Устройство для нижнего слива | 175 | 0,6 (6) | 10 | гидромонитор и пароподогрев | 6 | 280 |
| УСН-175ГЭ-04 Устройство для нижнего слива | 175 | 0,6 (6) | 10 | гидромонитор и электрообогрев | 4 | 225 |
| УСН-175ГЭ-06 Устройство для нижнего слива | 175 | 0,6 (6) | 10 | гидромонитор и электрообогрев | 6 | 250 |
| УСН-200-04 Устройство нижнего слива нефти | 200 | 0,6 (6) | 10 | без опций | 4 | 195 |
| УСН-200-06 Устройство нижнего слива нефти | 200 | 0,6 (6) | 10 | без опций | 6 | 210 |
| УСН-200П-04 Устройство нижнего слива нефти | 200 | 0,6 (6) | 10 | пароподогрев | 4 | 220 |
| УСН-200П-06 Устройство нижнего слива нефти | 200 | 0,6 (6) | 10 | пароподогрев | 6 | 240 |
| УСН-200Э-04 Устройство нижнего слива нефти | 200 | 0,6 (6) | 10 | электрообогрев | 4 | 240 |
| УСН-200Э-06 Устройство нижнего слива нефти | 200 | 0,6 (6) | 10 | электрообогрев | 6 | 240 |
| УСН-200Г-04 Устройство нижнего слива нефти | 200 | 0,6 (6) | 10 | гидромонитор | 4 | 240 |
| УСН-200Г-06 Устройство нижнего слива нефти | 200 | 0,6 (6) | 10 | гидромонитор | 6 | 240 |
| УСН-200ГП-04 Устройство для нижнего слива | 200 | 0,6 (6) | 10 | гидромонитор и пароподогрев | 4 | 240 |
| УСН-200ГП-06 Устройство для нижнего слива | 200 | 0,6 (6) | 10 | гидромонитор и пароподогрев | 6 | 240 |
| УСН-200ГЭ-04 Устройство для нижнего слива | 200 | 0,6 (6) | 10 | гидромонитор и электрообогрев | 4 | 240 |
| УСН-200ГЭ-06 Устройство для нижнего слива | 200 | 0,6 (6) | 10 | гидромонитор и электрообогрев | 6 | 240 |
