Отборное устройство 16-225П (1,6-225-ст20-МП)

Отборное устройство давления 16-225П (1,6-225-ст20-МП) ТУ 36.22.19.05-005-85 предназначено для установки манометра, измеряющего давление неагрессивного пара, газа или жидкости.

Цена 420 ₽ с НДС

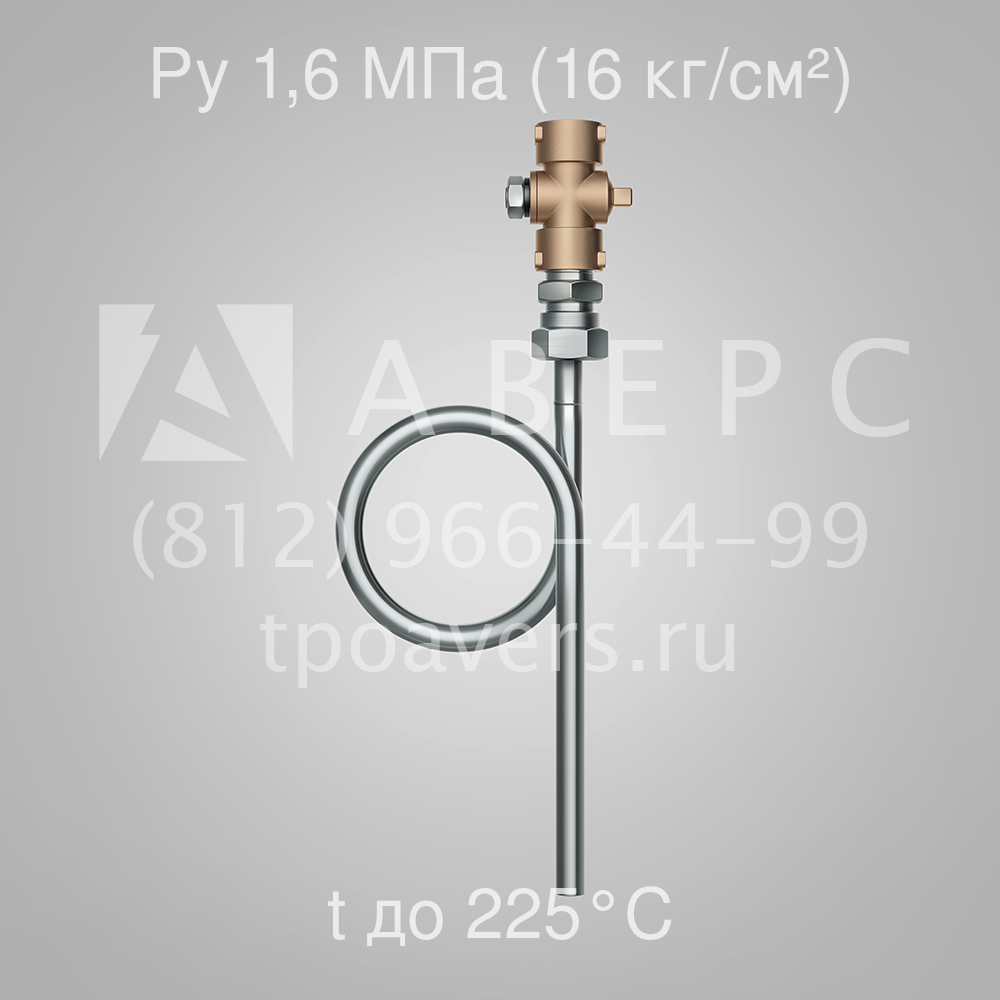

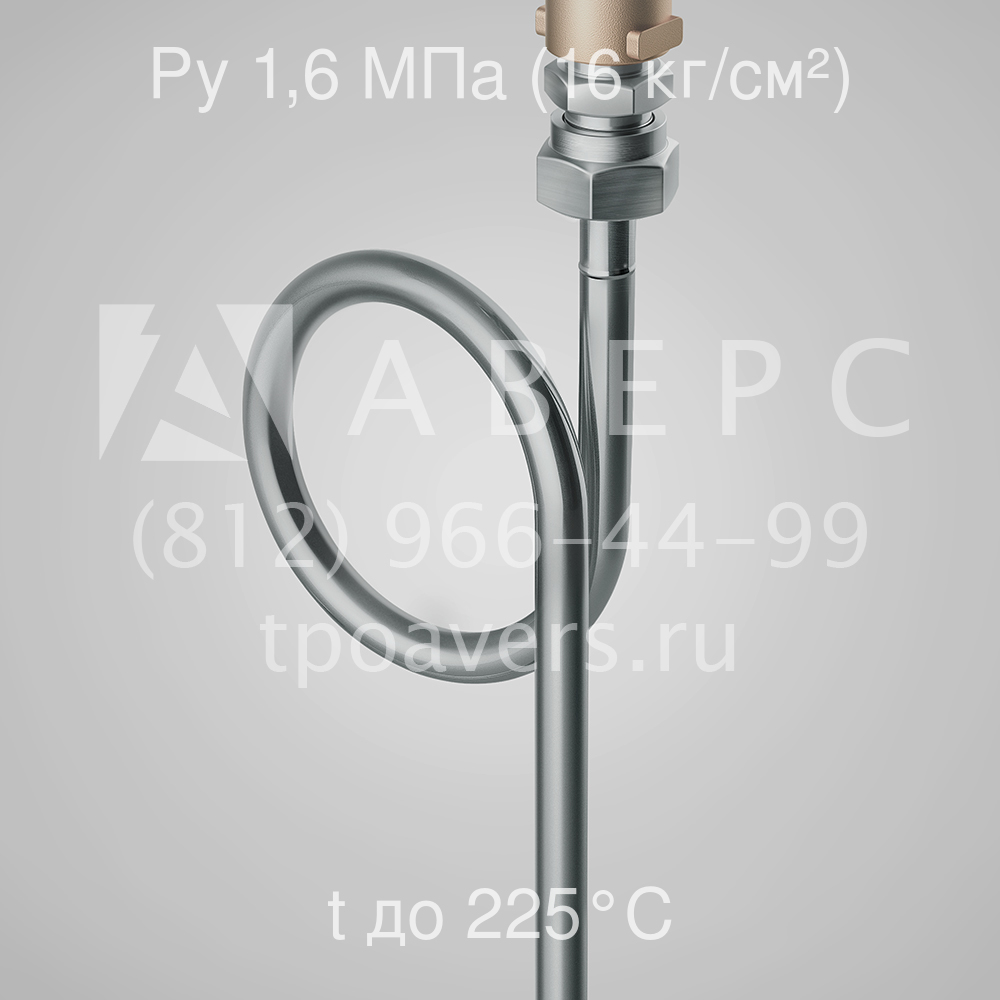

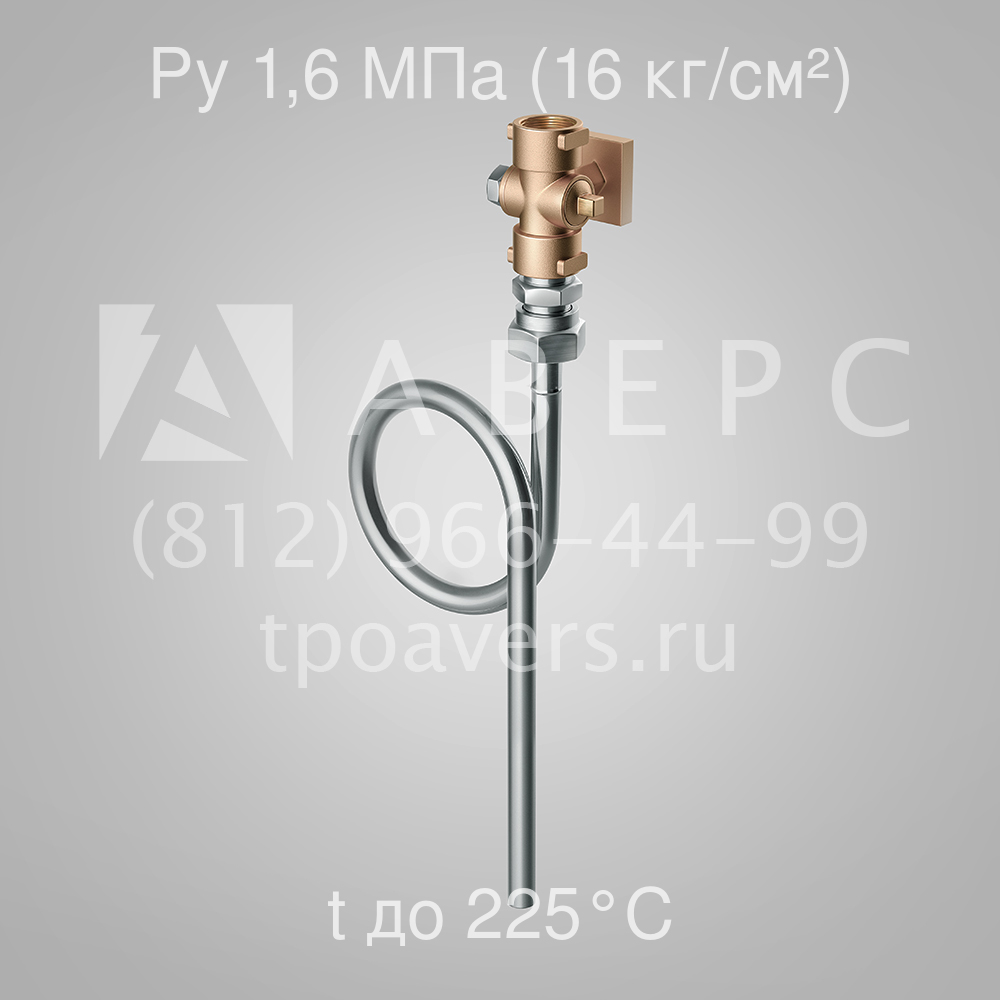

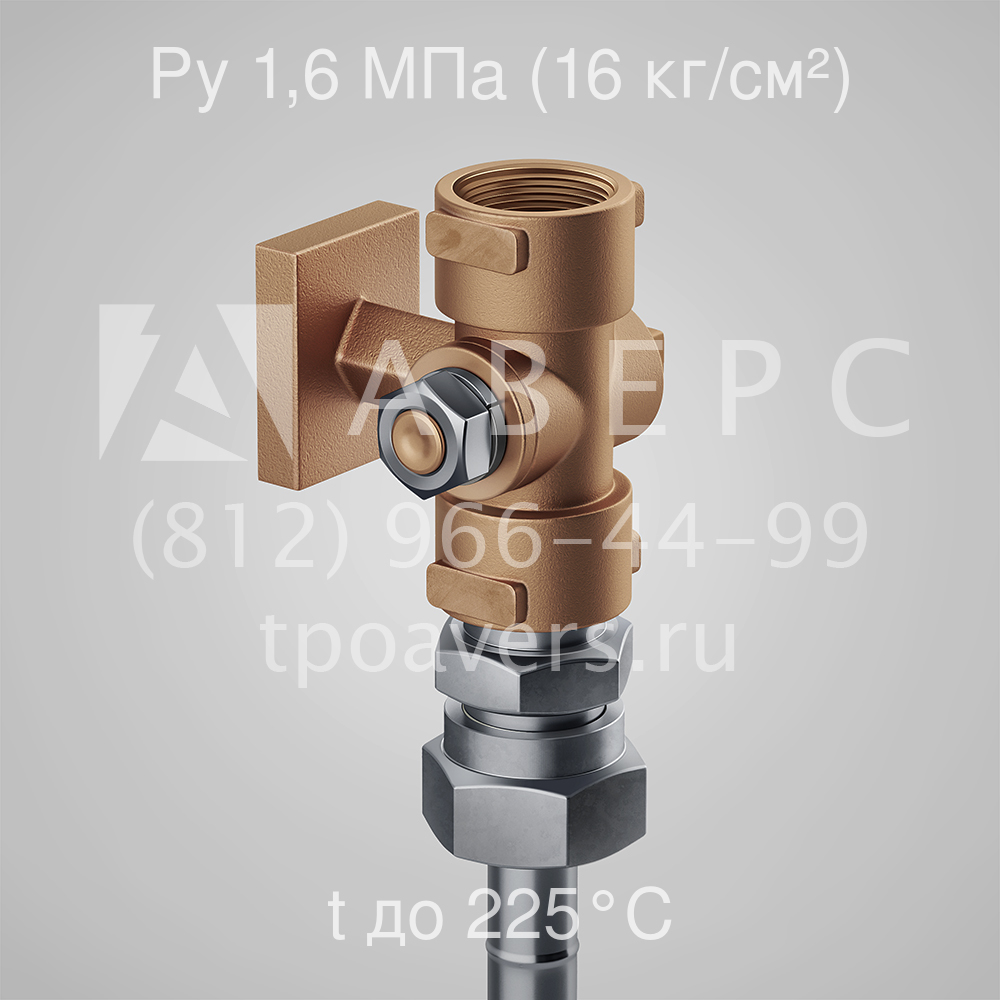

Отборное устройство 16-225П (1,6-225-ст20-МП) - вид 1 Отборное устройство 16-225П (1,6-225-ст20-МП) - вид 2 Отборное устройство 16-225П (1,6-225-ст20-МП) - вид 3 Отборное устройство 16-225П (1,6-225-ст20-МП) - вид 4

Основные технические характеристики:

  • Давление, Мпа (кг/см²) : 1,6 (16)
  • Температура, °С : 225
  • Тип клапана : 11б18бк (11б38бк)
  • Материал : ст20, латунь
  • Габаритные размеры, мм : 335х170х70
  • Место установки : трубопровод или аппарат
  • Масса, кг : 0,80
100 out of 100 based on 24 user ratings
  • Описание
  • Чертеж
  • Таблица подбора
  • Наши отгрузки

Описание и область применения


Для проведения контрольно-измерительных работ с целью получения качественных показателей, а также химических и физических свойств среды, находящейся внутри трубопровода, используют специальные измерительные системы; манометры, термометры, вакуумметры и пр. Для монтажа на трубопроводе такой системы, требуется закладная конструкция.

Закладная конструкция служит переходником, благодаря которому становиться возможным использование измерительных приборов. Именно такими переходниками и являются отборные устройства 16-225П (1,6-225-ст20-МП) по ТУ 36.22.19.05-005-85.

Благодаря особенностям конструкции закладных деталей, повышается эффективность и надежность использования приборов измерительных систем на технологическом трубопроводе. Отборное устройство давления 16-225П (1,6-225-ст20-МП) снабжено трёхходовым краном 11б18бк (11б38бк), что позволяет обеспечивать отключение потока рабочей среды, демонтировать в случае ремонта или замены измерительные приборы. Основной задачей отборных устройств является отбор показателей давления, разрежения и проб для химического анализа рабочей среды.

Отборное устройство давления 16-225П (1,6-225-ст20-МП) включает в себя прямую трубку с петлей (для отвода температуры), прокладку, переходное соединение и трёхходовой кран.

Устройство 16-225П предназначено для монтажа на трубопроводе с рабочим давление не более 1,6 МПа (16 кг/см²) и температурой среды до 225°С. Материал изготовления отборного устройства - ст20, латунь.

При необходимости укрепления места соединения трубопровода и трубки отборного устройства, при монтаже, устанавливается штуцер (бобышка) для укрепления отверстия. Данное решение принимается технологом или главным инженером.



Данная позиция имеется в наличии на складе (г. Москва). Возможна отгрузка по платежному поручению при условии самовывоза. Также возможна доставка продукции до терминала транспортной компании Деловые Линии. Отправка продукции осуществляется за счет получателя продукции. Гарантийный срок на продукцию - 12 месяцев со дня ввода в эксплуатацию, но, не более 24 месяцев с момента отгрузки продукции в адрес покупателя.



Оптовые цены «от» применяются при размещении единовременного заказа от 50 000 руб.

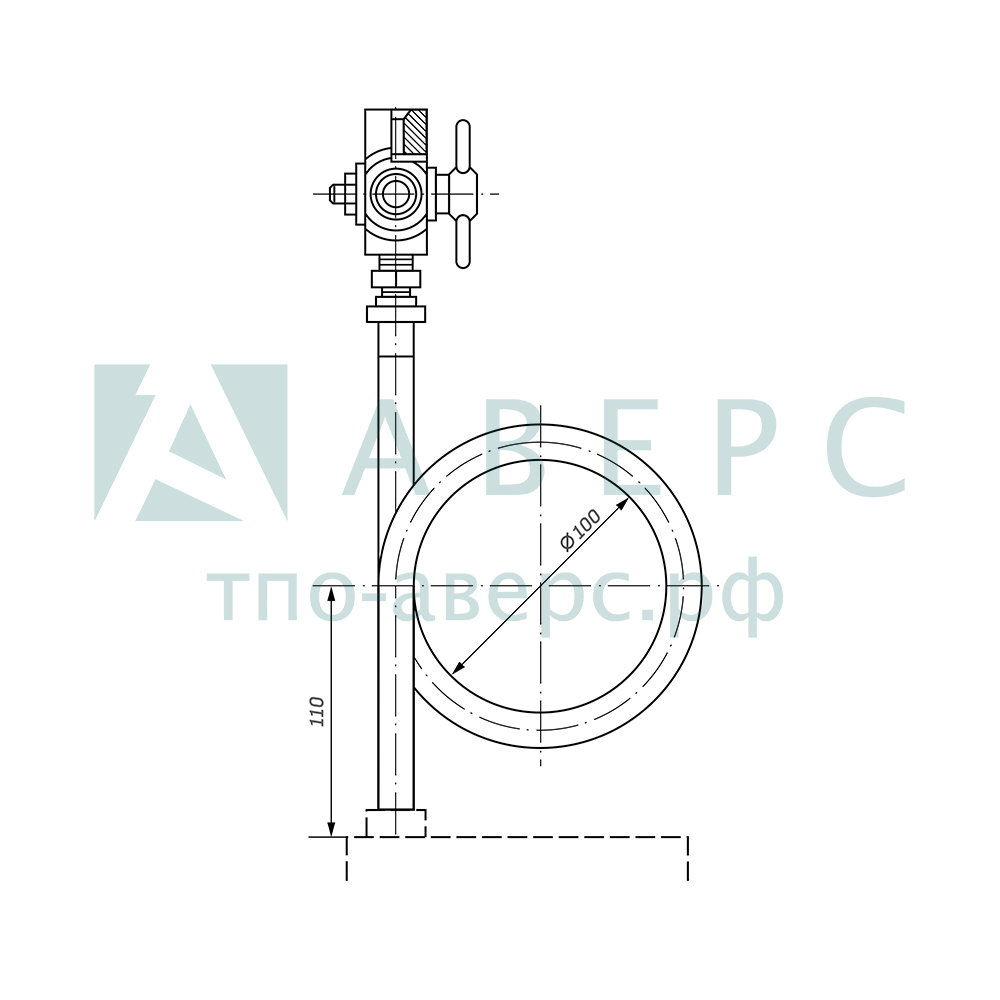

Чертеж. Отборное устройство давления 16-225П ТУ 36.22.19.05-005-85

Размеры на чертежах для справок. Положение вентелей показано условно.

Таблица подбора


Модель Давление, Мпа (кг/см²) Температура, °С Тип клапана Материал Габаритные размеры, мм Место установки Масса, кг
Отборное устройство 16-70 1,6 (16) 70 11б18бк (11б38бк) ст20, латунь 220х150х60 трубопровод или аппарат 0,65
Отборное устройство 16-225П 1,6 (16) 225 11б18бк (11б38бк) ст20, латунь 335х170х70 трубопровод или аппарат 0,80
Отборное устройство 16-225У 1,6 (16) 225 11б18бк (11б38бк) ст20, латунь 335х220х70 трубопровод или аппарат 0,90
Отборное устройство 160-200 16 (160) 200 15с54бк (бк1) ст20, латунь 225х105х70 трубопровод или аппарат 0,96
Отборное устройство 160-200П 16 (160) 200 15с54бк (бк1) ст. 20, латунь 360х220х105 трубопровод или аппарат 1,2
Отборное устройство 160-200У 16 (160) 200 15с54бк (бк1) ст. 20, латунь 370х270х105 трубопровод или аппарат 1,3
Отборное устройство 160-120П 16 (160) 120 15с54бк (бк1) ст. 20, латунь 536х260х160 трубопровод или аппарат 2,35
Отборное устройство 160-250П 16 (160) 250 15с54бк2 ст. 20, латунь 533х240х140 трубопровод или аппарат 2,8
