Сальник набивной С-5 по серии 5.905-26.08
Цена 1 145 ₽ с НДС
|
|
Основные технические характеристики:
100
out of 100
based on 24 user ratings
|
- Описание
- Чертеж
- Таблица подбора
- Наши отгрузки
Описание и область применения
Сальник набивной С-5 по серии 5.905-26.08 разработан для применения на узле ввода трубопровода. Без применения сальника набивного невозможно осуществить прокладку трубопровода в цокольный этаж здания. Это будет нарушение технологии в целом и нарушение эксплуатации трубопровода. Для исключения прямого контакта трубопровода и монолита и была разработана серия 5.905-26.08. В серии присутствуют сальники набивного и нажимного типа. Сальники С-5 можно использовать в зонах с умеренным и холодным климатом. Также сальники можно использовать в сейсмоактивных зонах.

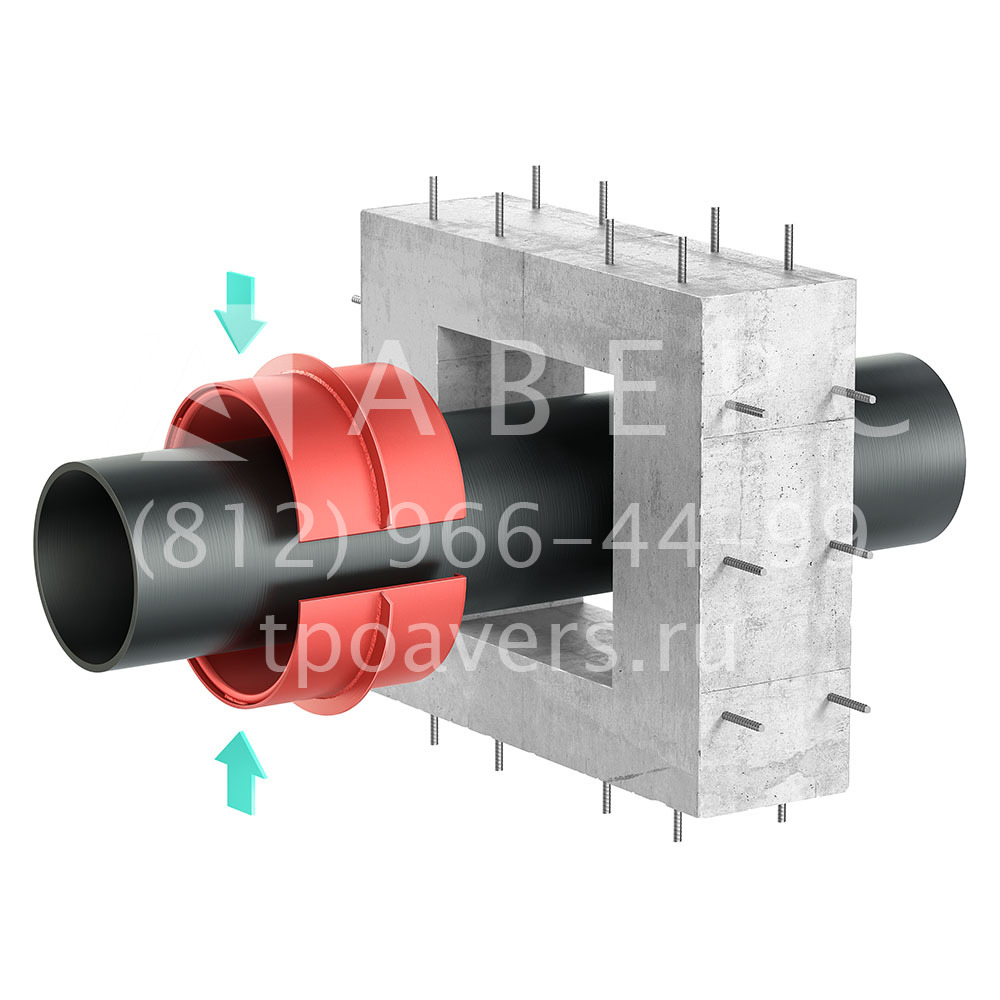

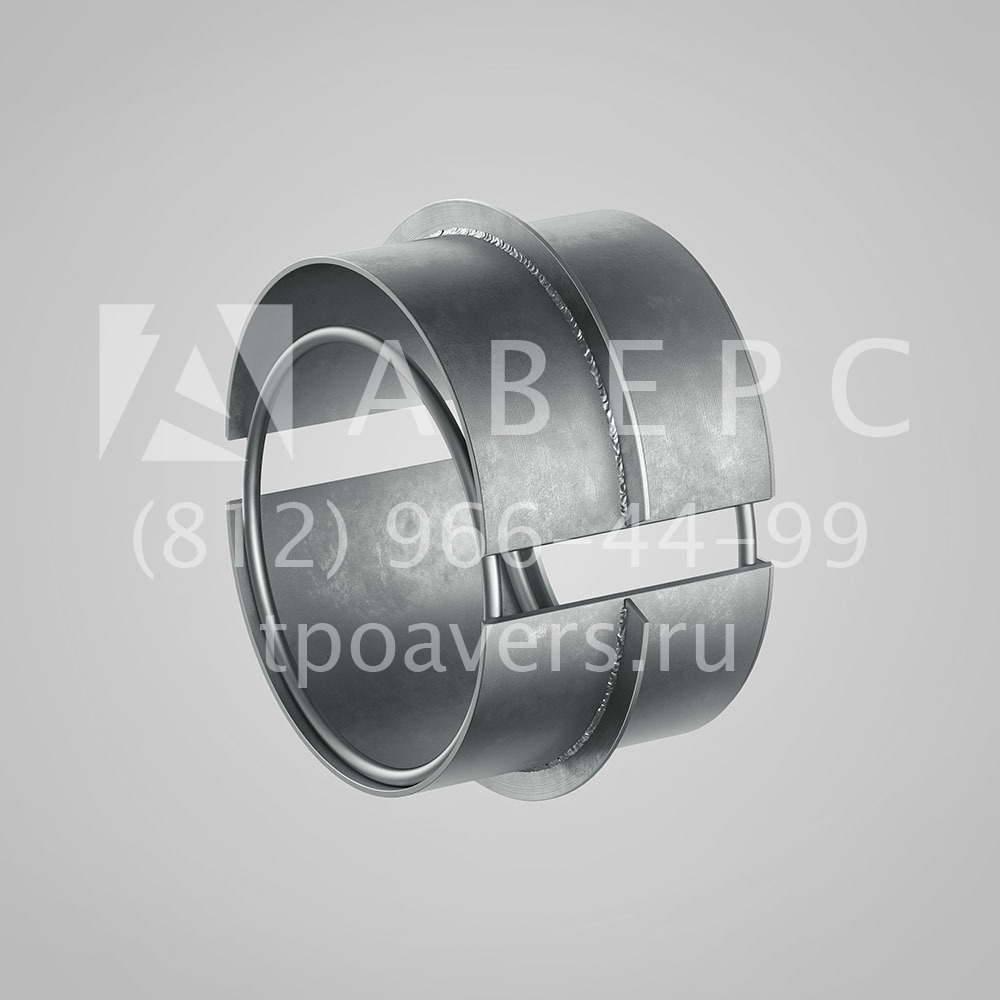

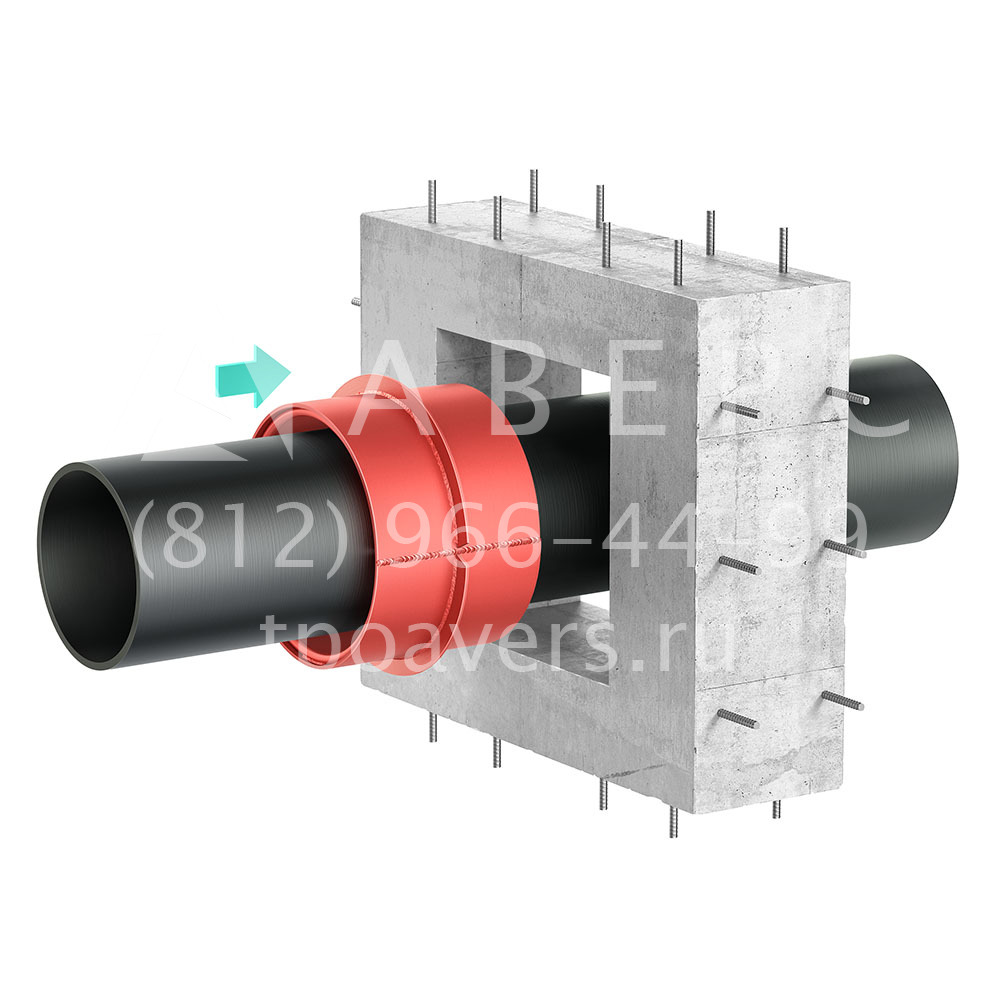

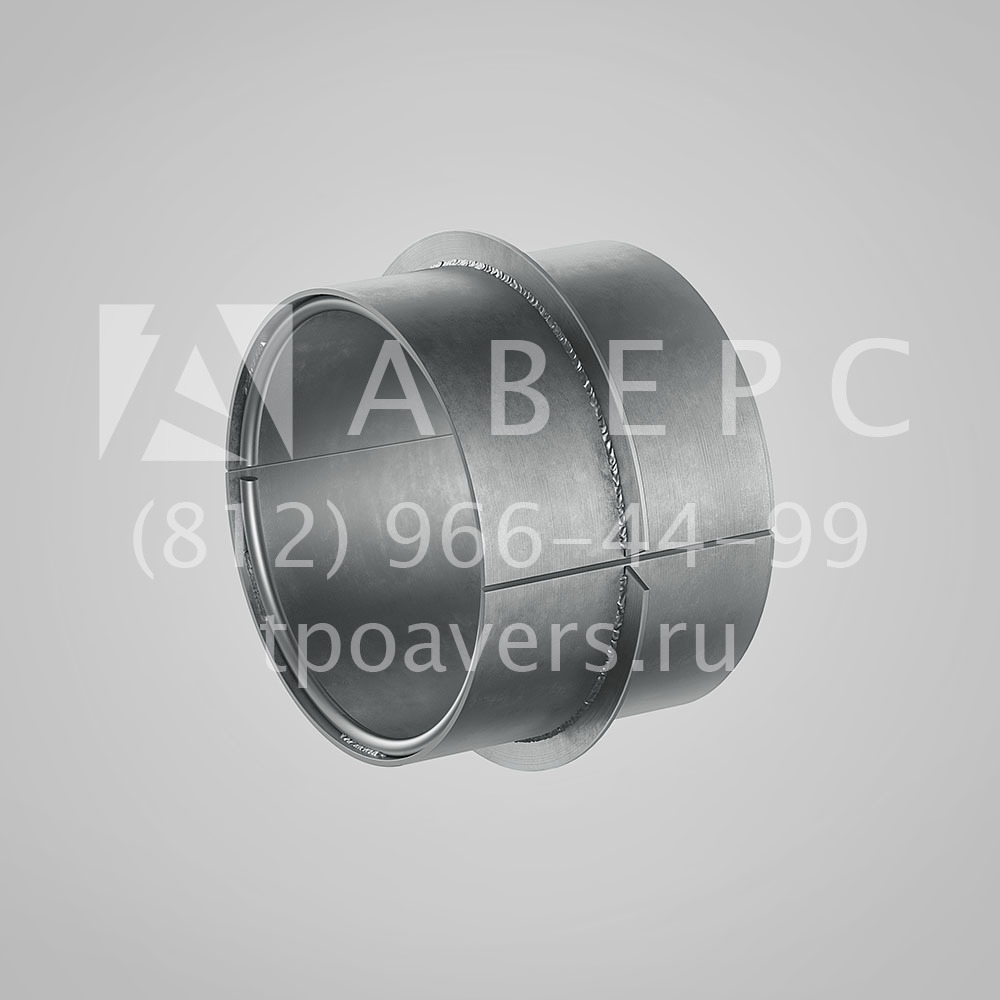

Сальник набивной С-5 – это стальная гильза с внутренними кольцами и наружным диском. Внутренние кольца нужны для фиксации сальниковой набивки. А наружное ребро жесткости нужно для надежной фиксации сальника в монолите. Сальник С-5 имеет особенность конструкции – его корпус разрезан по всей длине. Обусловлено это тем, что сальник набивной С-5 устанавливается на уже имеющийся трубопровод. То есть, две половинки сальника облегают трубопровод, соединяются, обвариваются и утапливаются в заранее оставленное в перекрытие отверстие.
Сальник набивной С-5 изготавливается из стали марки ст20. При необходимости мы можем изготовить сальники из сталей 09Г2С или 12Х18Н10Т. На всю производимую продукцию предоставляется полный пакет документов. В пакет документов включены: паспорт качества на продукцию и сертификат на весь использованный при изготовлении металл. Клиенты из Санкт-Петербурга могут самостоятельно забрать продукцию на нашем складе. Клиентам из других городов, мы бесплотно доставим продукцию до терминала отправления. Приглашаем к сотрудничеству строительные и монтажные организации.
УСЛОВНЫЕ ОБОЗНАЧЕНИЯ

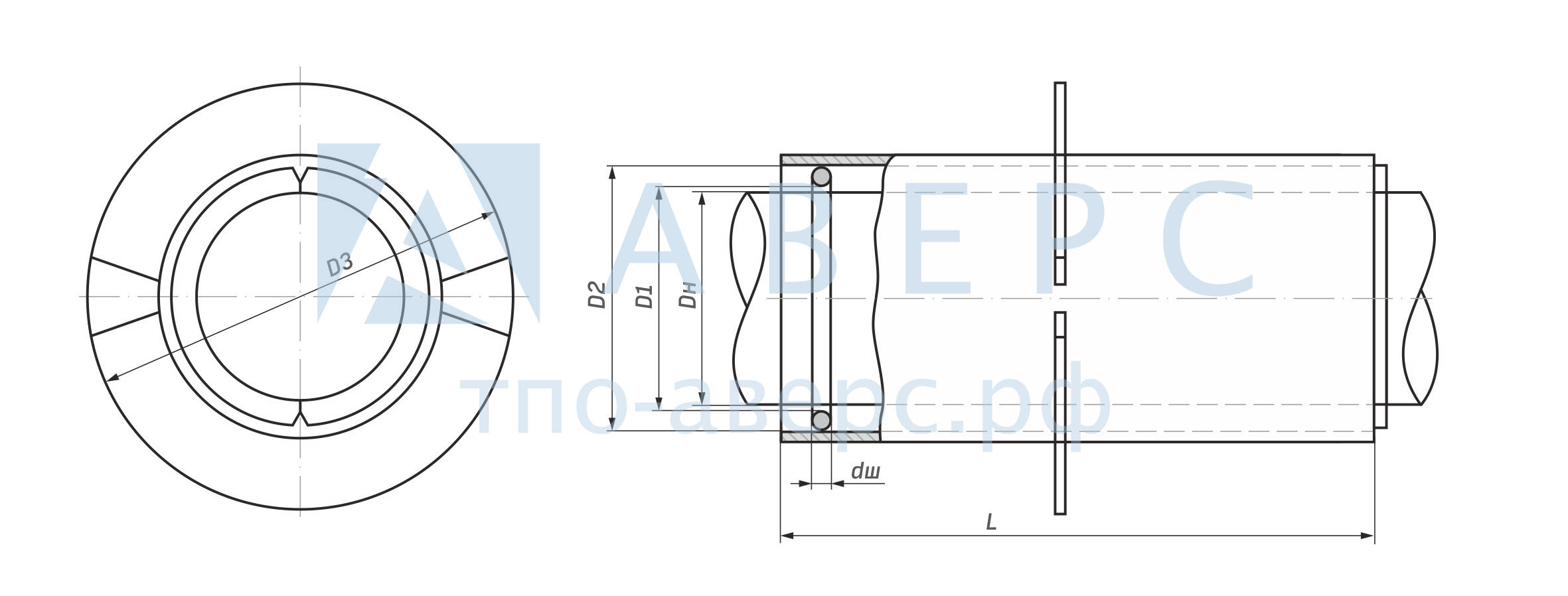

Dн - наружный диаметр пропускаемой трубы (мм), D1 - внутренний диаметр (по упорному кольцу) (мм), D2 - внутренний диаметр корпуса сальника (мм), D3 - наружный диаметр ребра жесткости (мм), L - строительная длина сальника (мм), d- диаметр круга для упорных колец (мм).
| Обозначение | Наружный диаметр проходящего трубопровода, Дн, мм | Основные размеры | Масса сальника, кг при L, м | ||||||
| D1 | D2 | D3 | d | 0,3 | 0,4 | 0,5 | 0,6 | ||
| 5.905-26.08.1-11.00 | 22-38 | 66 | 81 | 151 | 7 | 4,18 | 5,02 | 5,86 | 6,68 |
| 5.905-26.08.1-11.01 | 45, 57 | 86 | 94 | 164 | 7 | 4,86 | 5,82 | 6,80 | 7,76 |
| 5.905-26.08.1-11.02 | 76, 89, 108 | 136 | 151 | 221 | 7 | 8,34 | 9,88 | 11,40 | 12,94 |
| 5.905-26.08.1-11.03 | 159 | 186 | 211 | 281 | 7 | 12,70 | 14,82 | 16,94 | 19,06 |
| 5.905-26.08.1-11.04 | 218 | 280 | 317 | 387 | 10 | 22,04 | 25,20 | 28,38 | 31,54 |
| 5.905-26.08.1-11.05 | 273 | 322 | 369 | 439 | 14 | 27,38 | 31,06 | 34,74 | 38,40 |
| 5.905-26.08.1-11.06 | 325 | 372 | 418 | 488 | 14 | 32,98 | 37,16 | 41,32 | 45,48 |
Таблица подбора
| Модель | Тип сальника | Документация | Маркиновка | Диаметр пропускаемой трубы Дн, мм | Длина корпуса L, мм | Покрытие | Материал |
|---|---|---|---|---|---|---|---|
| Сальник набивной С-2 по серии 5.905-26.08 | набивной | Серия 5.905-26.08 | С-2 | 57, 76, 89, 108, 159, 213, 273, 325 | 300, 400, 500, 600 | ГФ-021 | сталь 20 |
| Сальник нажимной С-1 по серии 5.905-26.08 | нажимной | Серия 5.905-26.08 | С-1 | 57, 76, 89, 108, 159, 213, 273, 325 | 300, 400, 500, 600 | ГФ-021 | сталь 20 |
| Сальник нажимной С-3 по серии 5.905-26.08 | нажимной | Серия 5.905-26.08 | С-3 | 57, 76, 89, 108, 159, 213, 273, 325 | 300, 400, 500, 600 | ГФ-021 | сталь 20 |
| Сальник набивной С-4 по серии 5.905-26.08 | набивной | Серия 5.905-26.08 | С-4 | 57, 76, 89, 108, 159, 213, 273, 325 | 300, 400, 500, 600 | ГФ-021 | сталь 20 |
| Сальник набивной С-5 по серии 5.905-26.08 | набивной | Серия 5.905-26.08 | С-5 | 57, 76, 89, 108, 159, 213, 273, 325 | 300, 400, 500, 600 | ГФ-021 | сталь 20 |
| Сальник нажимной С-6 по серии 5.905-26.08 | нажимной | Серия 5.905-26.08 | С-6 | 57, 76, 89, 108, 159, 213, 273, 325 | 300, 400, 500, 600 | ГФ-021 | сталь 20 |
