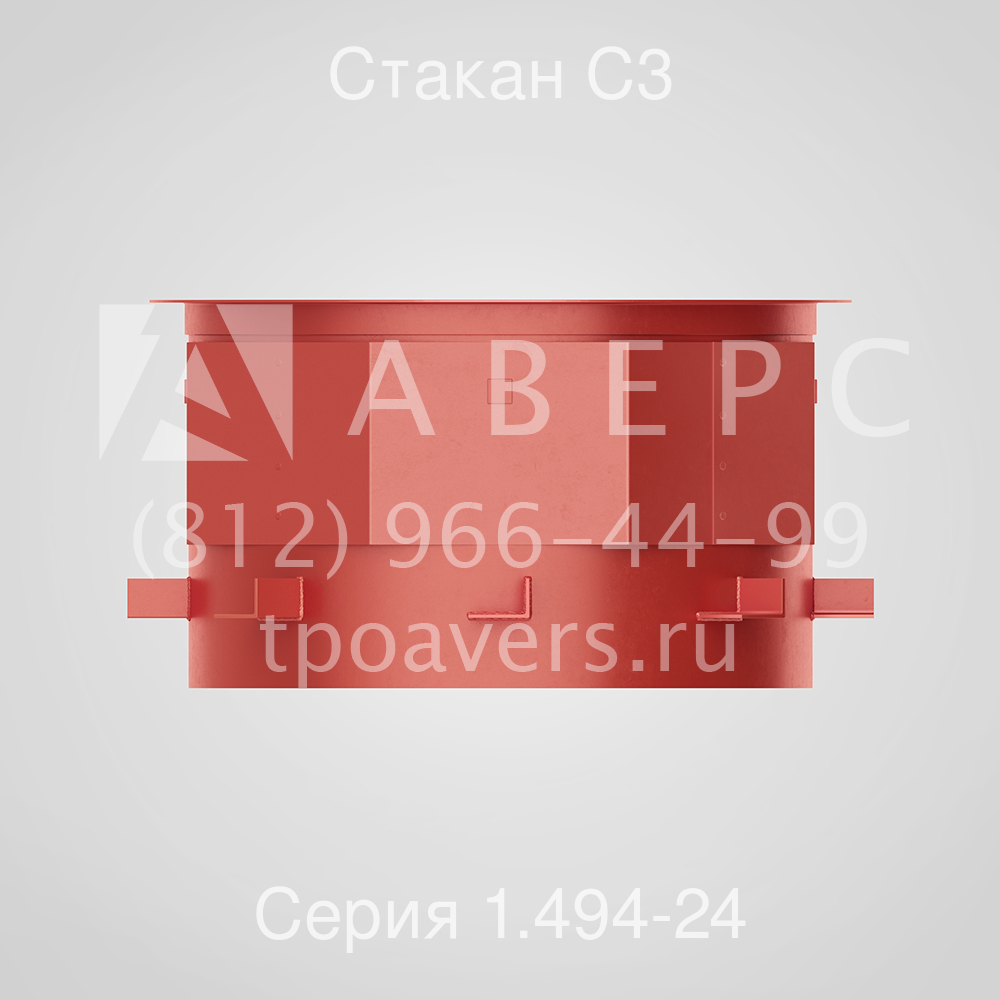

Стакан С3 Серия 1.494-24 Выпуск 2/90

Описание и область применения

Стаканы C3 для крепления крышных вентиляторов с наружным диаметром 1020 мм для установки на покрытия со стальным профилированным настилом Серия 1.494-24 Выпуск 2/90

При возведении зданий и сооружений проектированию и монтажу вентиляционной системы уделяется особое внимание. От того, насколько эта коммуникация справляется со своими функциями, зависит внутренний микроклимат, а значит, и комфорт в процессе эксплуатации объекта. Для создания вентиляционной системы применяют различные типы вентиляторов, среди которых кровельные конструкции занимают особое место.

Корпуса стаканов С3 представляют собой цилиндры, выполненные из вальцованных стальных листов толщиной 5 мм, к которым в верней части приваривают опорные кольца, а в нижней части приваривают опорный элемент стального стакана из уголка.

Верхнее кольцо, предназначено для опирания на него вентилятора и патрубка вентиляционной шахты, а также для обеспечений жесткостей корпусов стаканов, выполняется из вальцованного уголка горячекатаного, и привариваются к корпусам стаканов С3 прерывистым швам.

Кожуха стальных стаканов для крепления крышных вентиляторов изготовляется из стали тонколистовой толщиной 1,6 мм двумя отдельными частями, которые, присоединяются к корпусам стаканов. Стаканы крепления дефлекторов в проектном положении крепятся к распределительным балкам, опирающимся на элементы покрытий зданий.

Стакан С3 для крепления крышных вентиляторов Серия 1.494-24

Таблица подбора
