Описание и область применения
Отборные устройства давление представляют собой закладные изделия, благодаря которым на трубопроводах, воздуховодах, газоходах и иных промышленных и жилищных коммуникациях появляется возможность установки систем автоматизации и контрольно-измерительных приборов. Основная задача отборных устройств давления – отбор импульса давления и передача его для дальнейшей обработки системам измерения.

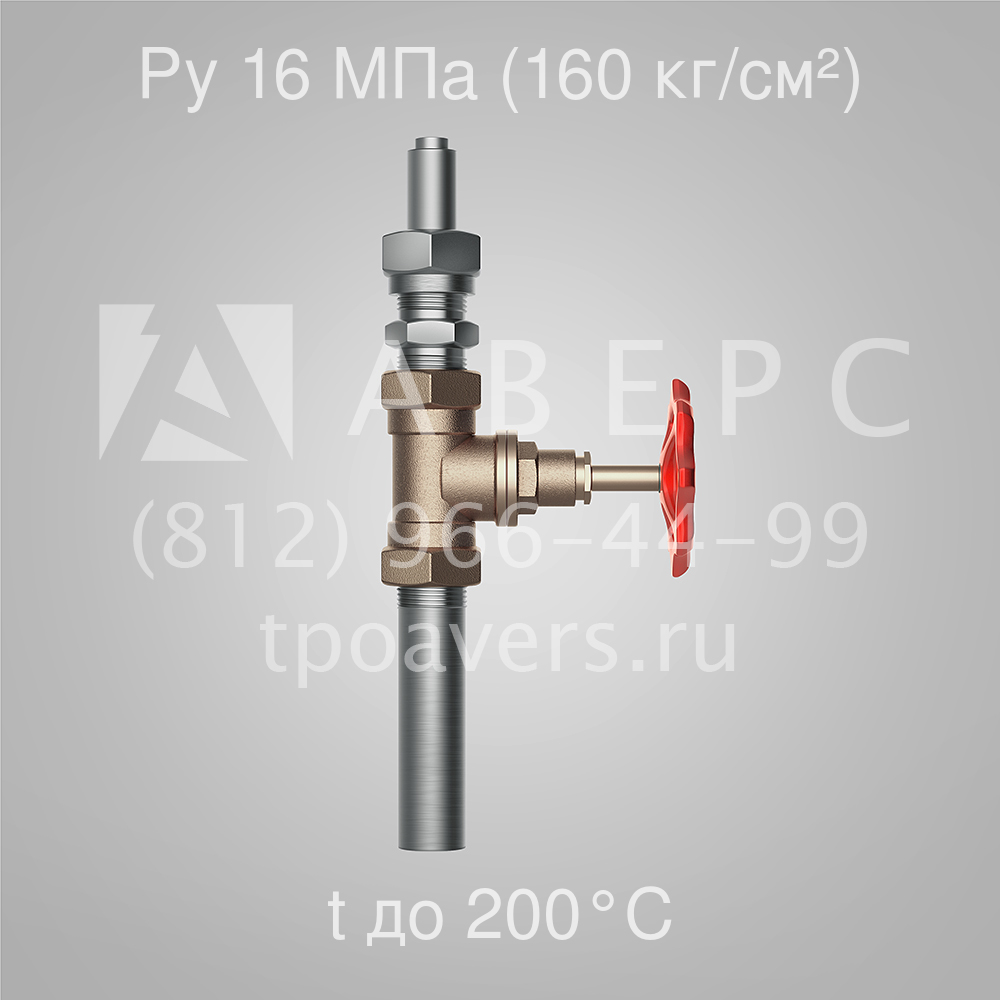

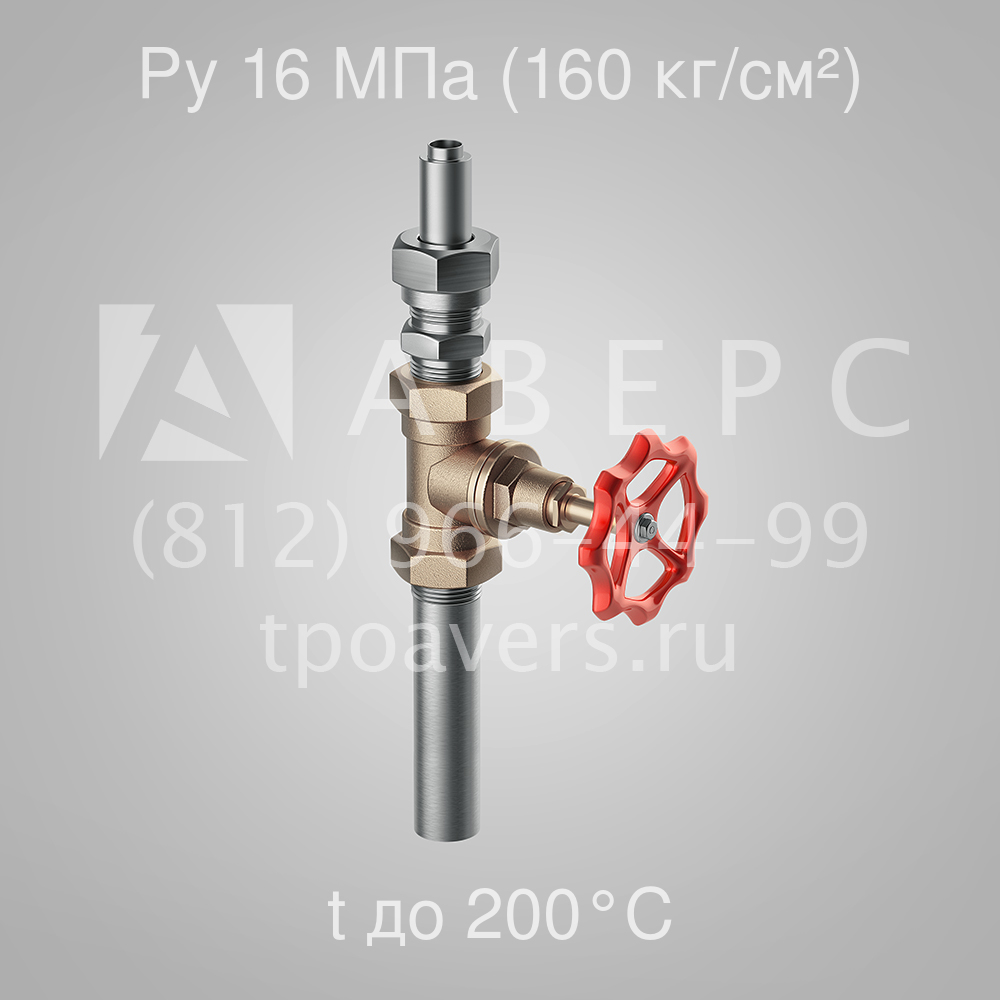

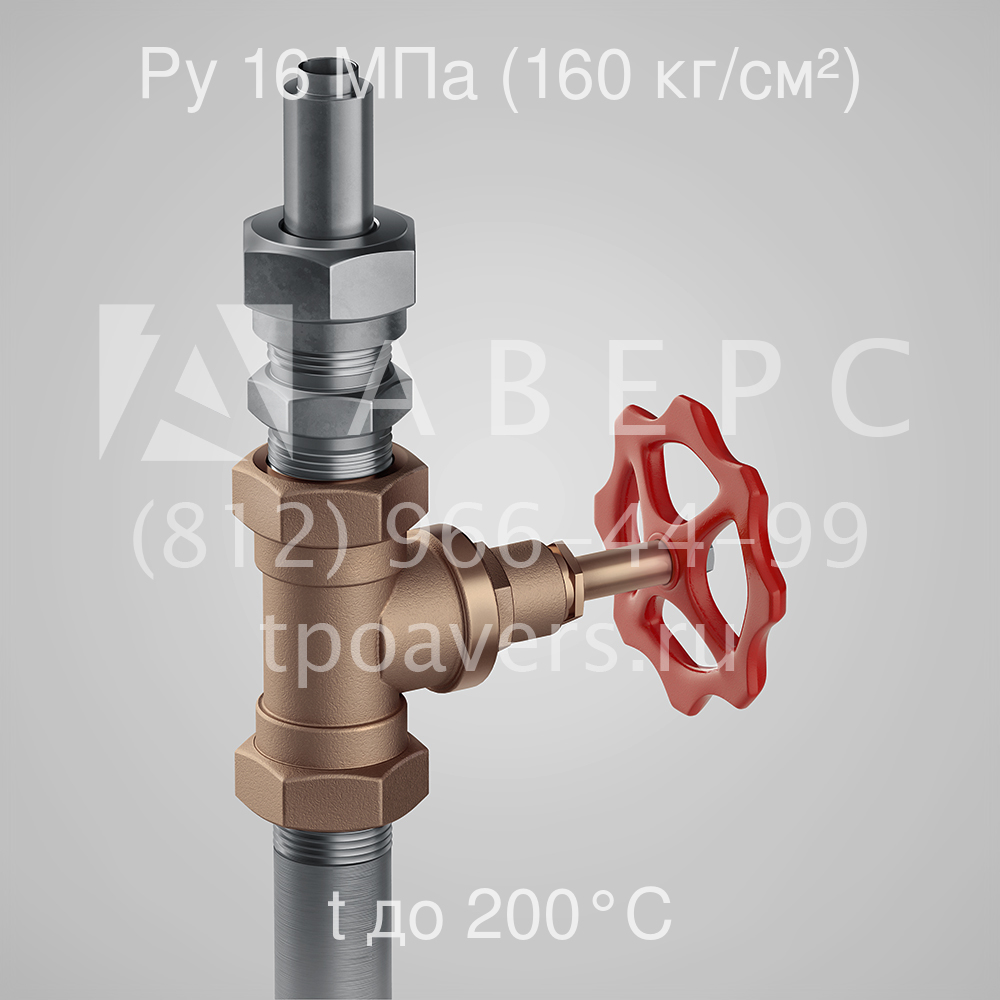

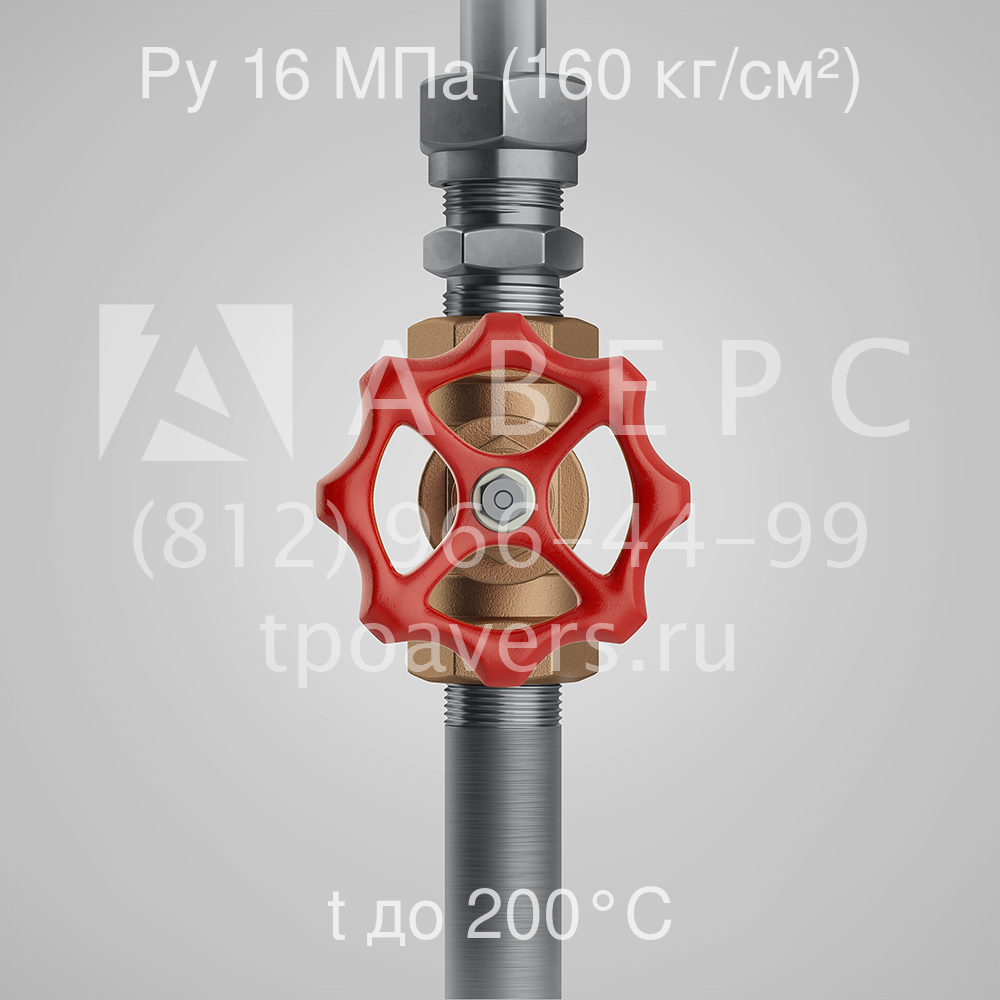

Отборное устройство давления 160-200 по ТУ 36.22.19.05-005-85 предназначено для установки на горизонтальном участке трубопровода с условным давление среды не выше 16 МПа (160 кг/см²) и температурой рабочей среды не более 200 °С. Отборные устройства давления 160-200 предназначены для эксплуатации в различных климатических условиях.
В состав отборного устройства 160-200 по ТУ 36.22.19.05-005-85 входит: вентиль, соединитель, штуцер. Материал используемый при изготовлении: ст20, латунь.
Данная позиция является позицией заказной, это значит, что требуется время на ее изготовление. Средний срок изготовления минимальной партии отборных устройств 160-200, составляет – 5 рабочих дней.
Вся отгружаемая продукция снабжается паспортами качества и сертификатами соответствия (или отказными письмами «Центра стандартизации»). Продукция отправляется из Москвы и Санкт-Петербурга транспортными компаниями на выбор покупателя (Деловые Линии, ПЭК). Также, можно самостоятельно забрать продукция со склада при наличии платежного поручения и доверенности (или печати) от плательщика.
Цена указана при размещении единоверного заказа от 50 000 руб.

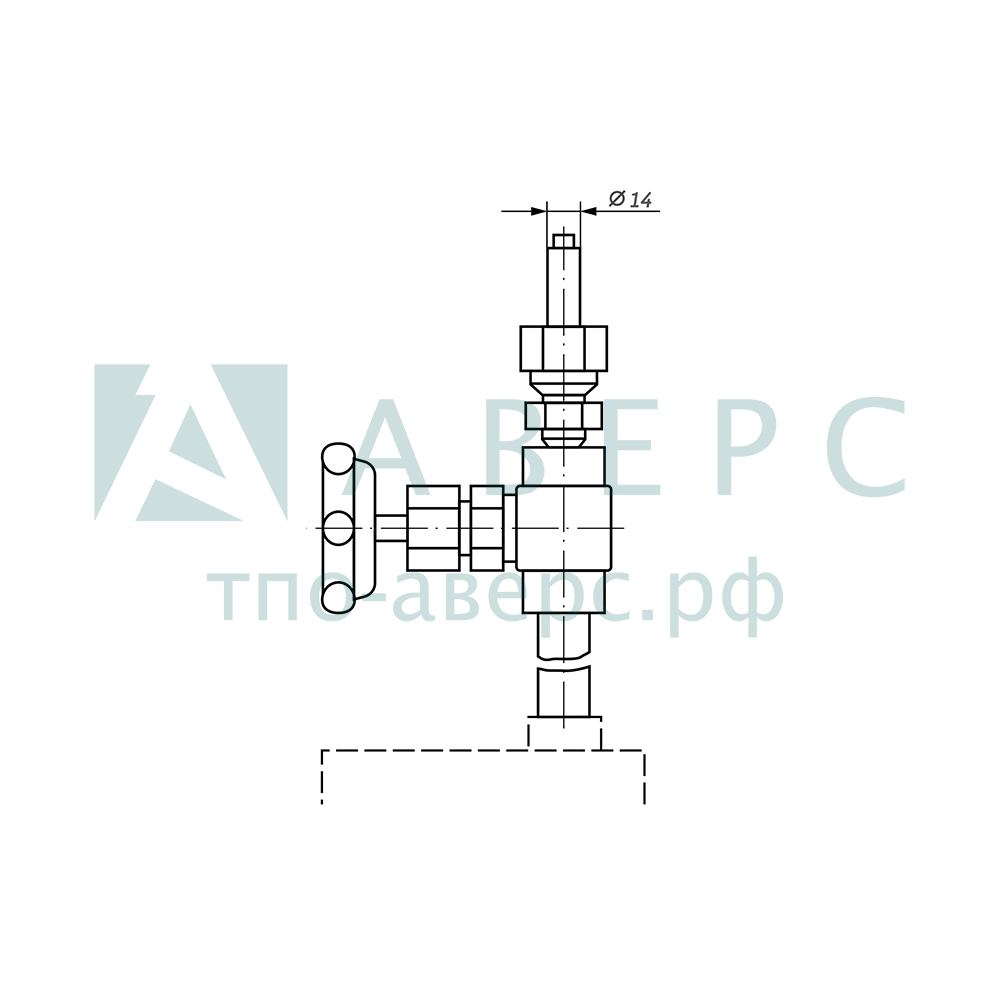

Чертеж. Отборное устройство давления 160-200 ТУ 36.22.19.05-005-85
Размеры на чертежах для справок. Положение вентелей показано условно.
Таблица подбора
| Модель | Давление, Мпа (кг/см²) | Температура, °С | Тип клапана | Материал | Габаритные размеры, мм | Место установки | Масса, кг |
|---|---|---|---|---|---|---|---|
| Отборное устройство 16-70 | 1,6 (16) | 70 | 11б18бк (11б38бк) | ст20, латунь | 220х150х60 | трубопровод или аппарат | 0,65 |
| Отборное устройство 16-225П | 1,6 (16) | 225 | 11б18бк (11б38бк) | ст20, латунь | 335х170х70 | трубопровод или аппарат | 0,80 |
| Отборное устройство 16-225У | 1,6 (16) | 225 | 11б18бк (11б38бк) | ст20, латунь | 335х220х70 | трубопровод или аппарат | 0,90 |
| Отборное устройство 160-200 | 16 (160) | 200 | 15с54бк (бк1) | ст20, латунь | 225х105х70 | трубопровод или аппарат | 0,96 |
| Отборное устройство 160-200П | 16 (160) | 200 | 15с54бк (бк1) | ст. 20, латунь | 360х220х105 | трубопровод или аппарат | 1,2 |
| Отборное устройство 160-200У | 16 (160) | 200 | 15с54бк (бк1) | ст. 20, латунь | 370х270х105 | трубопровод или аппарат | 1,3 |
| Отборное устройство 160-120П | 16 (160) | 120 | 15с54бк (бк1) | ст. 20, латунь | 536х260х160 | трубопровод или аппарат | 2,35 |
| Отборное устройство 160-250П | 16 (160) | 250 | 15с54бк2 | ст. 20, латунь | 533х240х140 | трубопровод или аппарат | 2,8 |
