Стакан С1 Серия 1.494-24 Выпуск 2/90

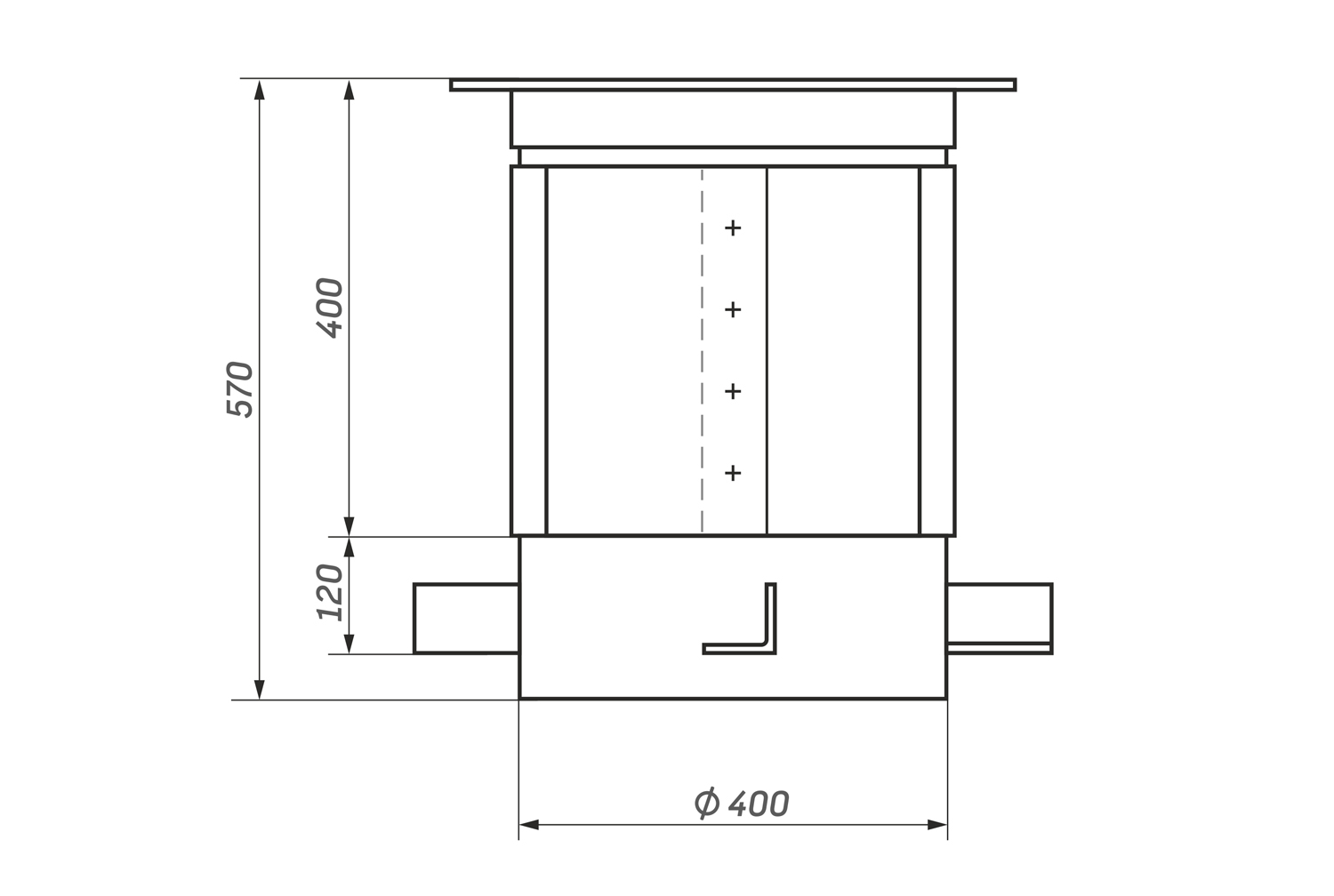

Описание и область применения

Стаканы С1 разработаны для крепления крышных вентиляторов по ГОСТ 10616-73 к зданиям с покрытием из стального профилированного настила, строящихся в районах с среднегодовой температурой наружного воздуха минус 40 °С и выше, и с неагрессивной газовой средой.

Несущие стальные конструкции покрытий, воспринимающие нагрузку от крышных вентиляторов, должны быть проверены расчетом в каждом конкретном случае. Конкретное расположение вентиляторов на покрытии, схемы расположения распределительных балок, их марки и сечения, марки прогонов определяются при разработке чертежей КМ каркаса здания с учетом рекомендаций выпуска 4 серии 1.469-7.

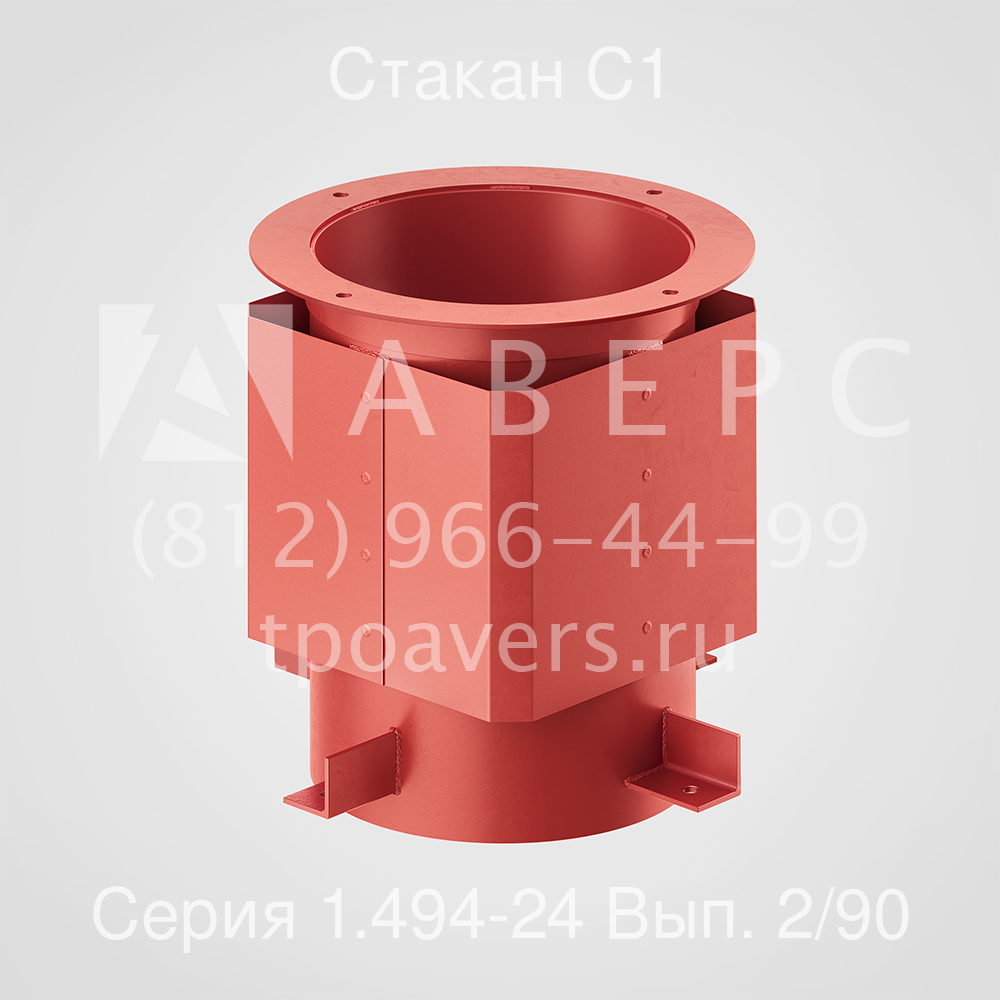

Стакан С1 в сборе состоит из корпуса и четырехгранного кожуха (облегчающего наклейку кровельного ковра, примыкающего к стакану). Корпус стакана представляет собой цилиндр, выполненный из вальцованного стального листа толщиной 5 мм (сваренного по образующей), к которому в верней части привариваются опорное кольцо, а в нижней части опорные элементы стакана.

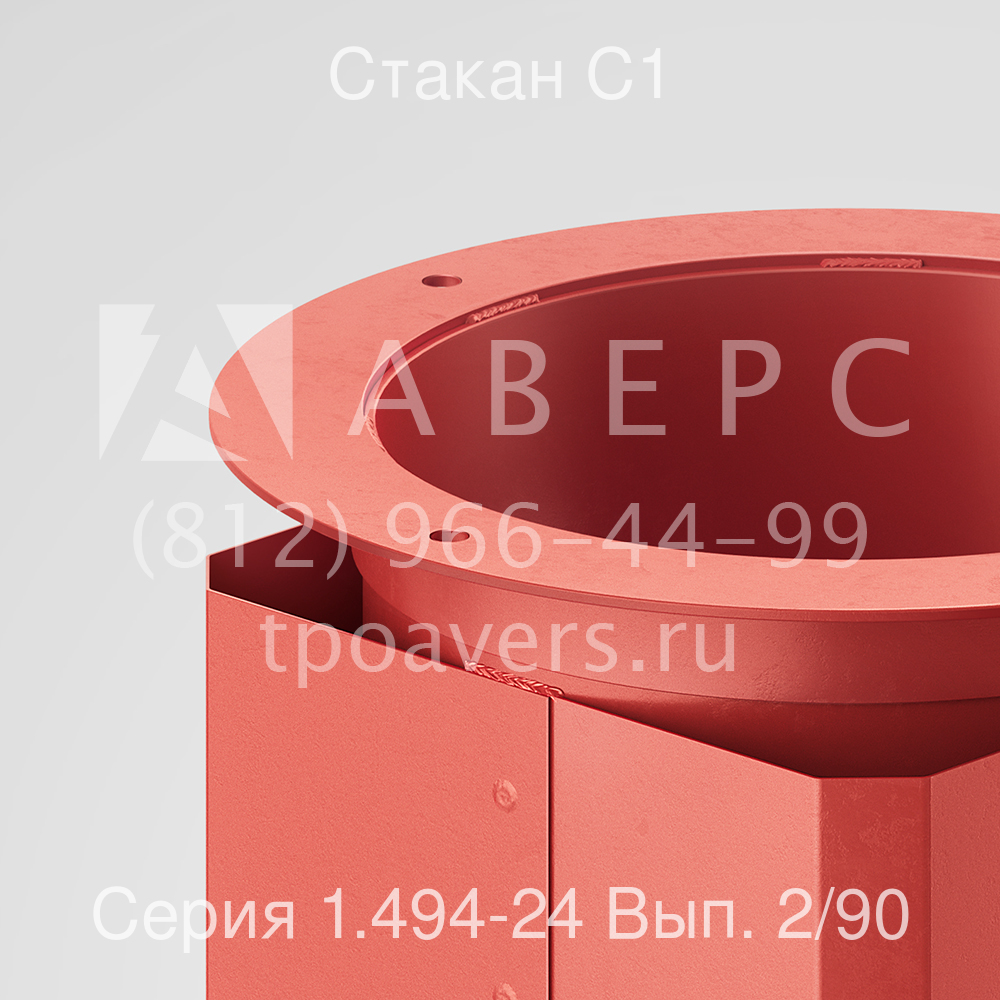

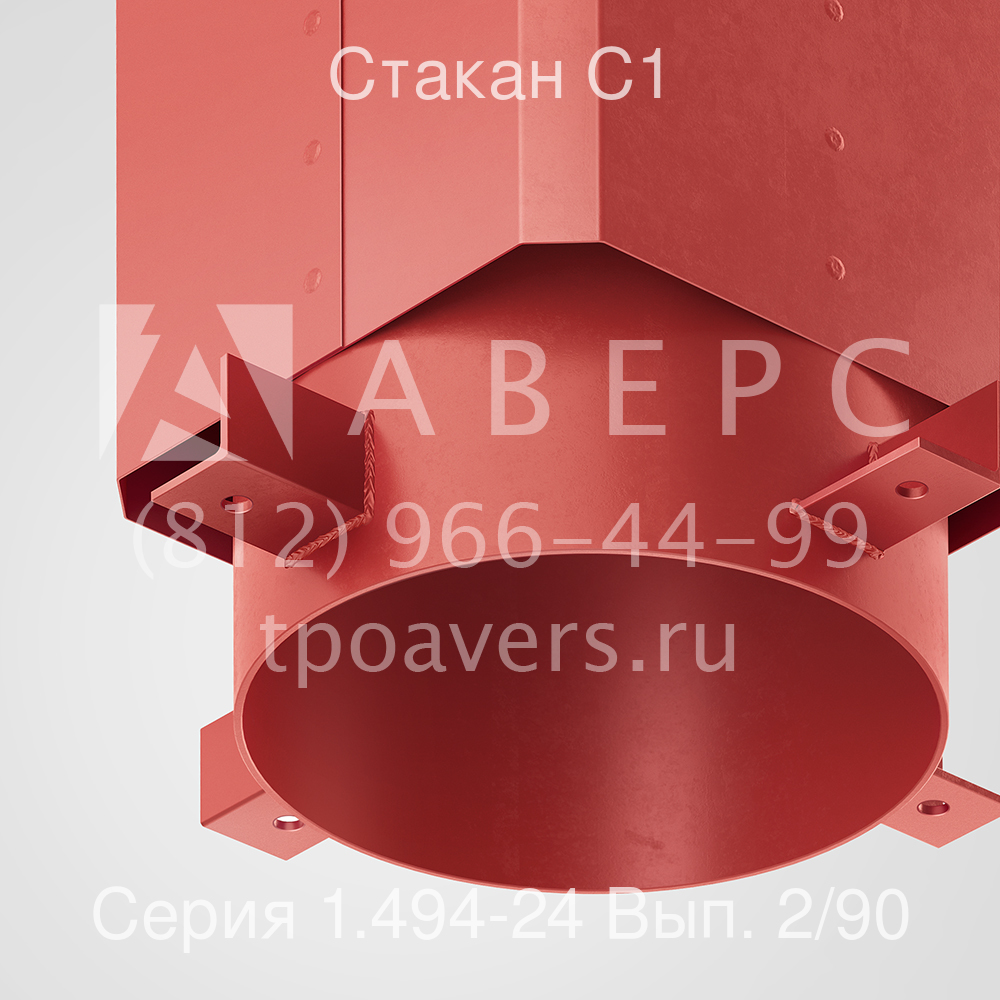

Верхнее опорное кольцо стакана С1, предназначенное для опирания на него вентиляторов и патрубков вентиляционных шахт, а также для обеспечения жесткости корпуса стакана, выполняется из вальцованных горячекатаных уголков и приваривается к корпусу стакана прерывистыми швами. Опорные элементы стаканов выполняются из горячекатаных уголков, привариваемых к корпусу стакана. Высота вертикальной полки упорного уголка не должна превышать высоту волны профилированного настила (60–75 мм). Кожух стакана С1 выполняется из тонколистовой стали толщиной 1,6 мм двумя отдельными частями, присоединяемыми к корпусу стакана на заводе одним из вариантов, приведенных в серии.

Стальной Стакан С-1 - это монтажная конструкция, служащая основой прикрепления вентилятора, дефлектора или зонта на крыше зданий со стальным профилированным настилом.

Предназначение Стакан С1

Железный Стакан С-1 как узел прохода через кровлю нужен для вертикальной установки воздуховода и коррекции его положения с учетом угла наклона крыши. Он монтируется в различных местах организации воздушных потоков: в многоквартирных домах, на промышленных объектах, в офисах, супермаркетах, ресторанах, складах, бассейнах, гаражах.

Конструкция стакана

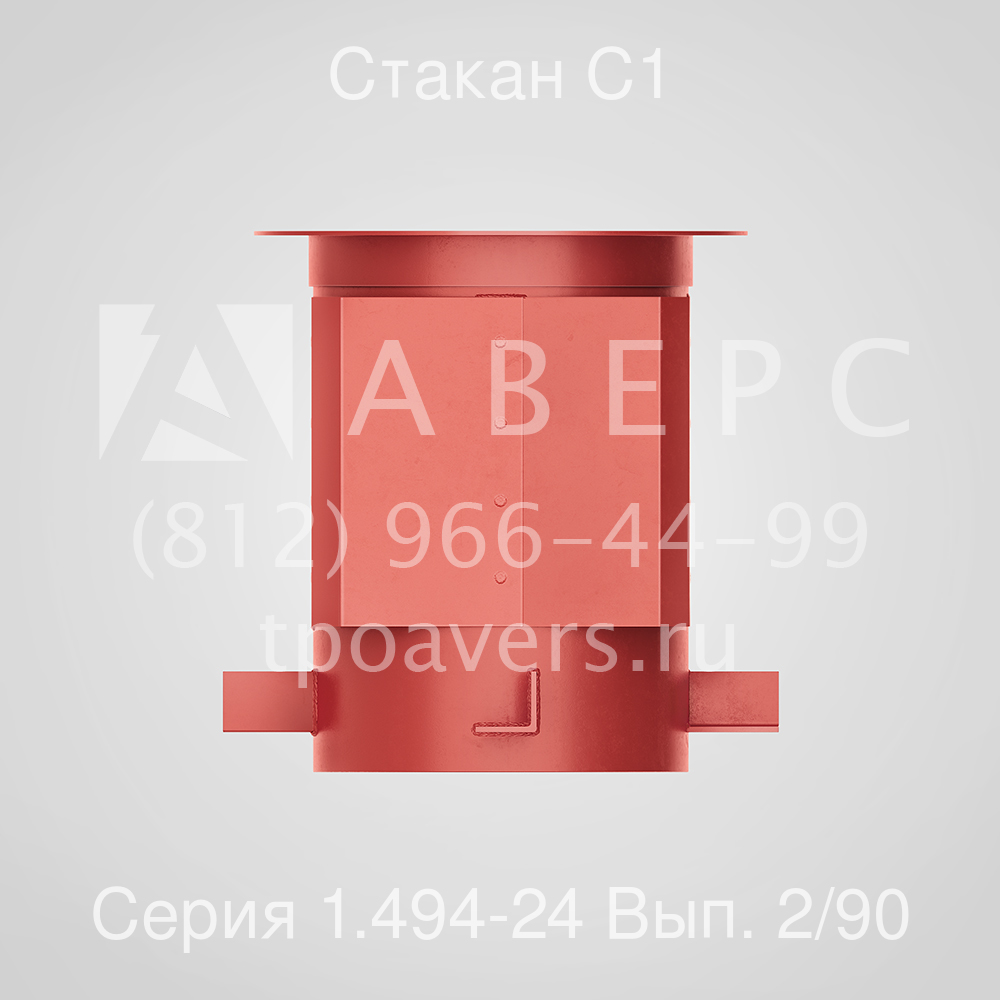

Стакан С-1 дефлектора состоит из двух элементов: корпуса и кожуха. Конструкция корпуса включает:
- сверху - фланцевый фиксатор из горячекатаных уголков (на него крепятся вентилятор и патрубки);
- посредине - вальцованный стальной лист;
- снизу - опорные элементы для крепления к вентиляционному каналу.
Кожух сделан из тонколистовой стали (толщина – 1,6 мм) и может быть четырехгранным или восьмигранным.
Сечение стакана в месте прикрепления к вентилятору является круглым, узел прохода - квадратным или прямоугольным.

Типоразмеры

Стакан С-1 стальной отличается геометрической формой, диаметром, степенью защищенности. По форме они соответствуют вентиляционной шахте и самому вентилятору - квадратному, прямоугольному, цилиндрическому или круглому. В зависимости от диаметра крышного вентилятора различаются Стакан С-1 (цилиндрический), СК – квадратные. Наружный диаметр СС колеблется от 400 до 1420 мм, вес – от 49 до 180 кг.

В зависимости от степени защищенности cтаканов различаются 9 типоразмеров в четырех исполнениях:
- общепромышленный,
- защищенный от взрывов,
- защищенный от коррозии,
- с двойной защитой (от взрыва и коррозии).

Стакан С-1 из металла является утепленным изнутри для того, чтобы зимой в вентиляционном канале не образовывались конденсат и наледь. Для обычных вентиляционных систем часть выпускаемых стаканов покрывается звукоизолирующим материалом, гасящим вибрацию. Основание стакана и вентилятор заземлены. Места их стыка герметизируются с помощью болтов.

Преимущества
- многофункциональность;
- морозостойкость (до -40 градусов);
- большая прочность и долговечность;
- антикоррозийная защищенность;
- высокая несущая способность;
- стойкость к изменениям температур в газовой среде;
- способность защитить вентилятор от попадания в него влаги, птиц и других внешних воздействий;
- конструктивно облегчает укладку кровли.

Стакан С1 для крепления крышных вентиляторов Серия 1.494-24

Таблица подбора
