Устройство нижнего слива УСН-175Г, УСН-200Г (с гидромонитором)

Описание и область применения

Устройство нижнего слива с гидромонитором УСН-175Г и УСН-200Г предназначено для нижнего слива нефти и нефтепродуктов из железнодорожных цистерн и представляет собой шарнирный трубопровод с опорным патрубком, присоединительной головкой, внутренним напорным трубопроводом и телескопическим гидромонитором с сопловой головкой.

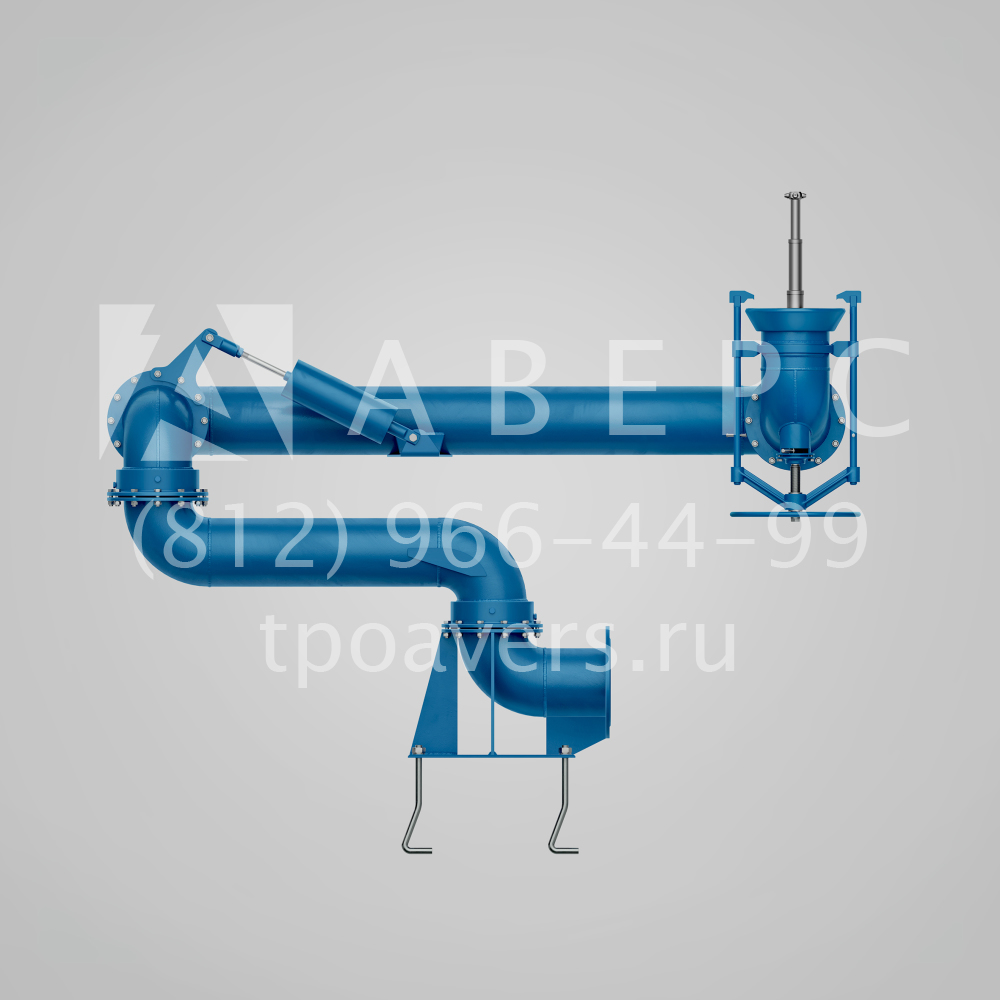

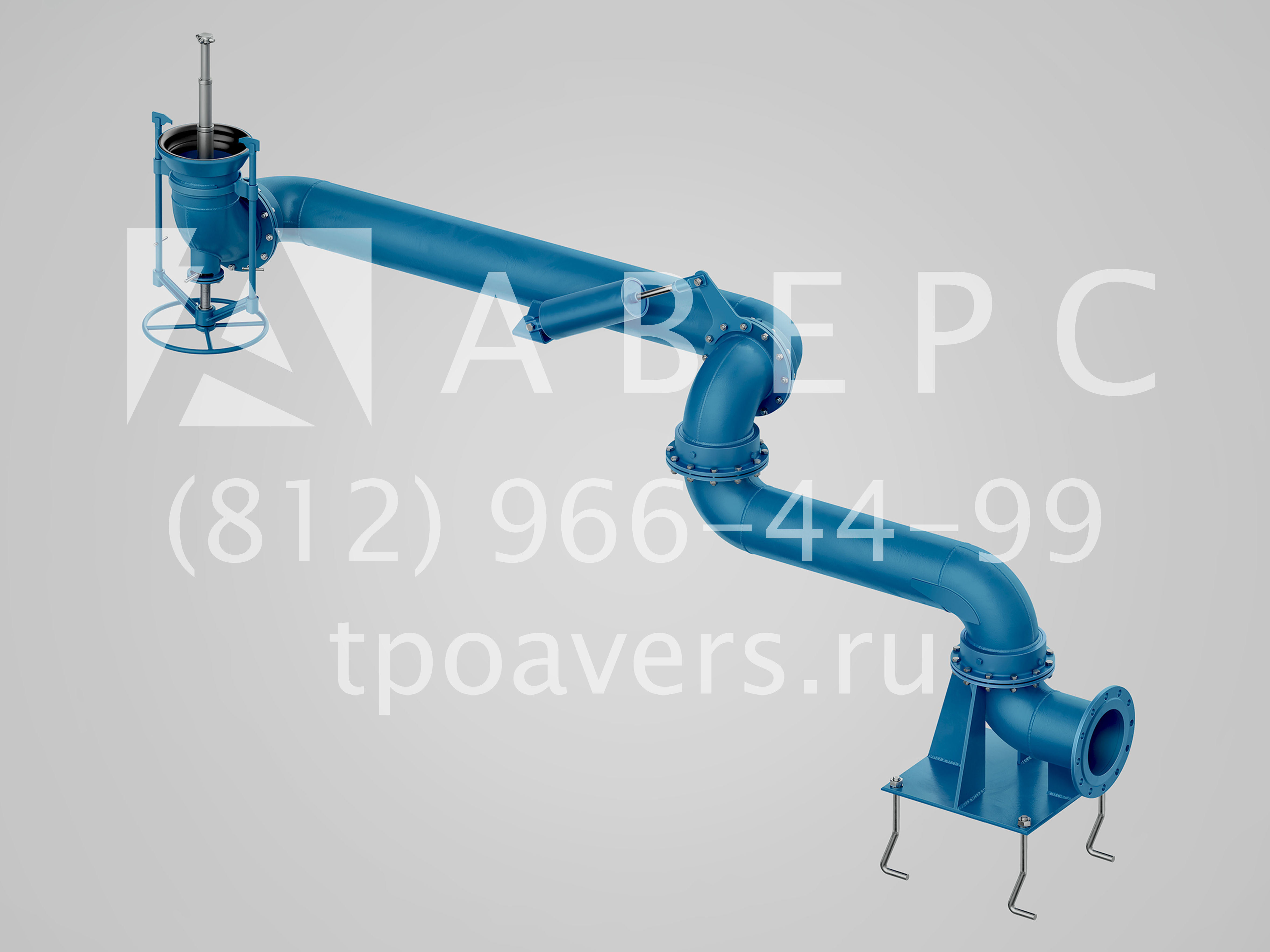

Изображение 1. Устройство нижнего слива УСН-175Г, УСН-200Г с гидромонитором. Общий вид

Устройства УСН-Г поставляются в следующих комплектациях:

• Устройство нижнего слива УСН-175Г-04 с гидромонитором (с зоной действия 4 м)
• Устройство нижнего слива УСН-175Г-06 с гидромонитором (с зоной действия 6 м)
• Устройство нижнего слива УСН-200Г-04 с гидромонитором (с зоной действия 4 м)
• Устройство нижнего слива УСН-200Г-06 с гидромонитором (с зоной действия 6 м)

Основное назначение устройств с гидромонитором УСН-175Г и УСН-200Г - разогрев и слив вязких нефтепродуктов из железнодорожных вагонов-цистерн через нижний сливной клапан на перевалочных нефтебазах, приемных пунктах слива топлива ТЭЦ и котельных, работающих на мазуте или нефти.

Изделие эксплуатируется в условиях умеренного, влажного, сухого климата на открытой площадке с категорией размещения (1, 2, 3, 4) и исполнения «У» по ГОСТ 15150-69 в следующих климатических условиях: температура окружающей среды от минус 40°С до плюс 50°С при относительной влажности 75% при плюс 15°С.

Принцип работы устройств нижнего слива УСН-175Г и УСН-200Г (с гидромонитором) основан на объединении операций по подогреву и сливу вязких нефтепродуктов в один технологический процесс с использованием гидромеханической энергии и явления рекуперации теплоэнергии.

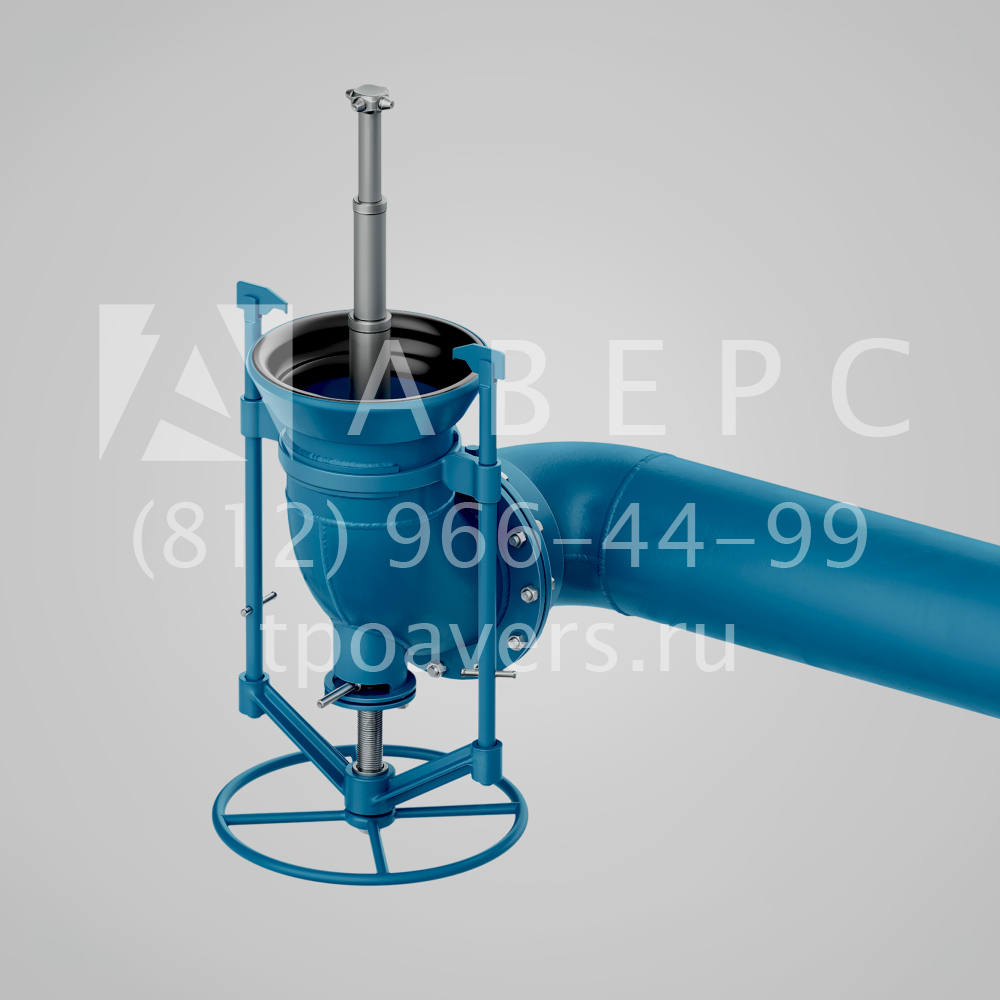

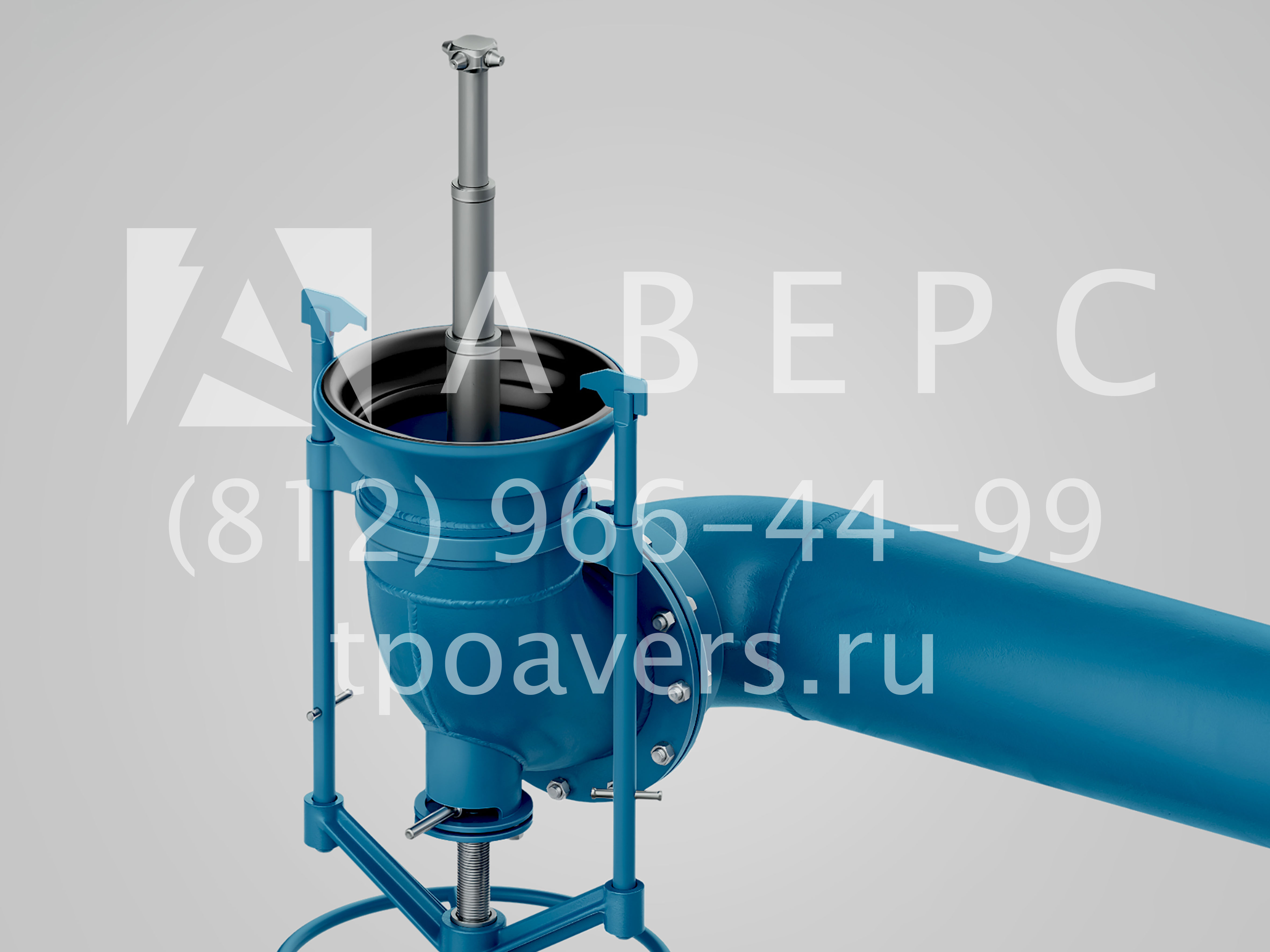

Изображение 2. Устройство нижнего слива УСН-175Г, УСН-200Г. Гидромонитор

Устройство нижнего слива с гидромонитором УСН-175Г и УСН-200Г выполнено таким образом, чтобы обеспечить следующие условия:

• Компактность и размещение в условиях эстакады, выдерживая требования;
• Взаимозаменяемость узлов и агрегатов;
• Удобство при обслуживании и ремонте основных агрегатов;
• Минимизация обслуживающего персонала и количества ручных операций;
• Механизация наиболее тяжелых операций по разогреву и сливу нефтепродуктов;
• Соблюдение норм времени слива, установленных для различных марок нефти и нефтепродуктов (включая размыв многолетних накоплений в труднодоступных местах цистерны);
• Обеспечение коммутации с цистерной с применением малой механизации;
• Возможность разогрева и слива продукта из аварийных цистерн с поврежденным устройством нижнего слива;
• Безопасность для здоровья человека и окружающей природной среды.

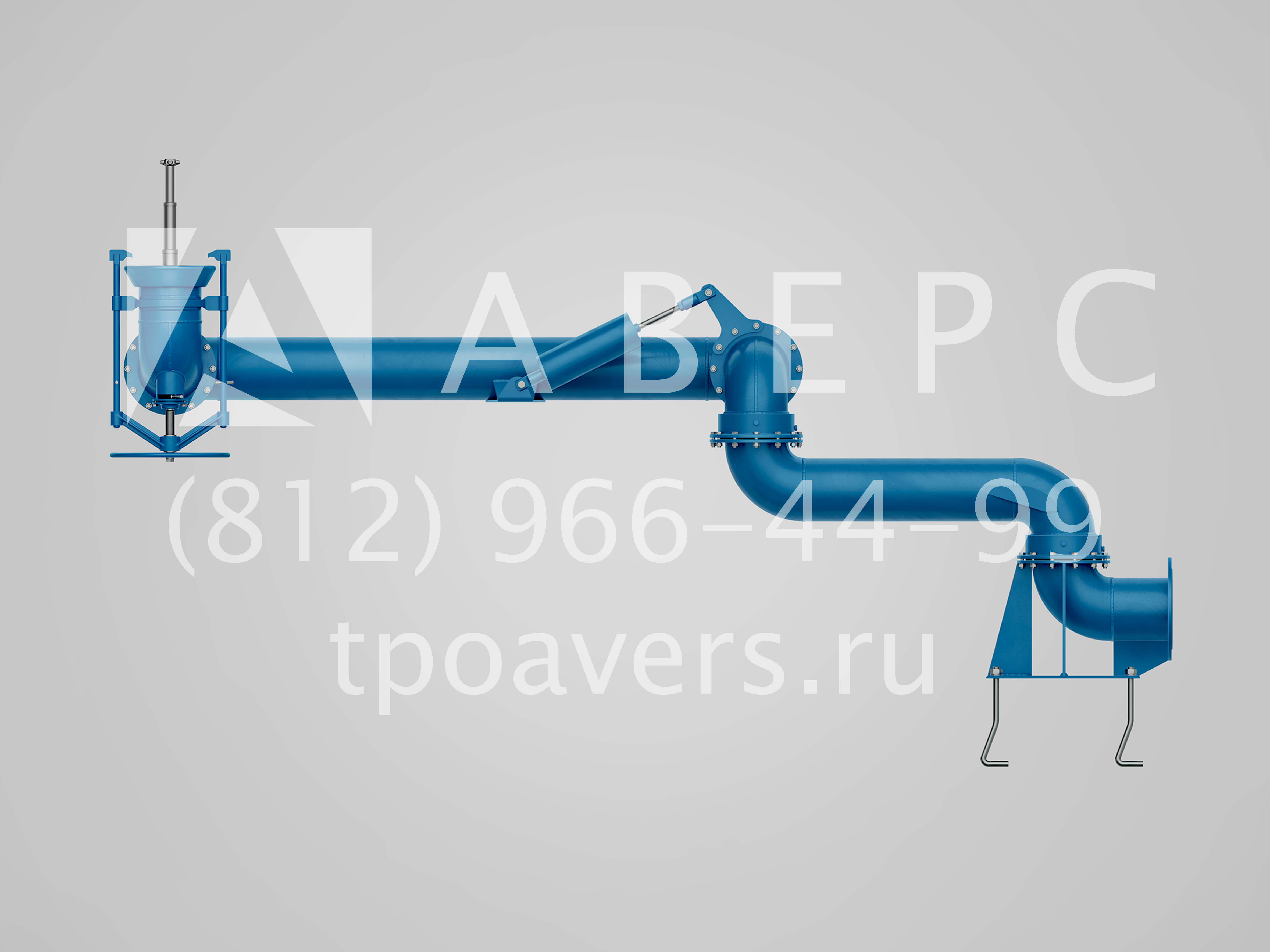

Изображение 3. Устройство нижнего слива УСН-175Г, УСН-200Г. Гаражное положение

Особенности конструкции устройства нижнего слива УСН-Г:

• Внутри сливного трубопровода УСН-175Г, УСН-200Г (с гидромонитором) проходит напорный трубопровод, по которому горячий нефтепродукт поступает в цистерну и распыляется.
• Внутри оголовника УСН-175Г, УСН-200Г находится гидромонитор телескопического типа, оснащенный соплами.
• Конструкция сопел позволяет осуществлять распыление струй в радиусе до 6 м, по всей длине и ширине цистерны.
• Распыляясь внутри цистерны, горячий нефтепродукт размывает основную массу продукта, которая под действием насоса стекает по основному трубопроводу УСН-175Г, УСН-200Г и отправляется в резервуар Заказчика.
• Повышенная долговечность за счет высокого качества изготовления подшипниковых узлов и специально разработанных уплотнений.
• Абсолютная герметичность и надежность соединения установки со сливной горловиной цистерны за счет чрезвычайно простого устройства, фиксирующего захваты оголовника в установленном положении.
• Механизм компенсации веса, внедренный в конструкцию установки, позволяет легко маневрировать установкой, осуществлять подведение установки к патрубку цистерны одному оператору, не прикладывая особых усилий (не более 5 кгс).
• Устройство УСН-175Г, УСН-200Г (с гидромонитором) комплектуется гаражным устройством и присоединительной тумбой (основанием).
• Гаражное устройство предназначено для фиксации установки в нерабочем положении, исключающим ее контакт с подвижным составом в нерабочее время.
• Использование устройства позволяет также снизить консольную нагрузку на опорный шарнир, что способствует увеличению срока его службы.
• Присоединительная тумба (основание) служит для подключения установки к напорному коллектору и основной магистрали нефтепровода.
• В цистерну через внутренний трубопровод под давлением подается аналогичный сливаемому греющий продукт; он динамично перемешивает, разогревает и доводит до жидкого агрегатного состояния вязкий продукт в цистерне.
• Сопловая головка внутри цистерны поворачивается рукояткой в любом направлении, отчего вязкий продукт интенсивнее перемешивается и разогревается.

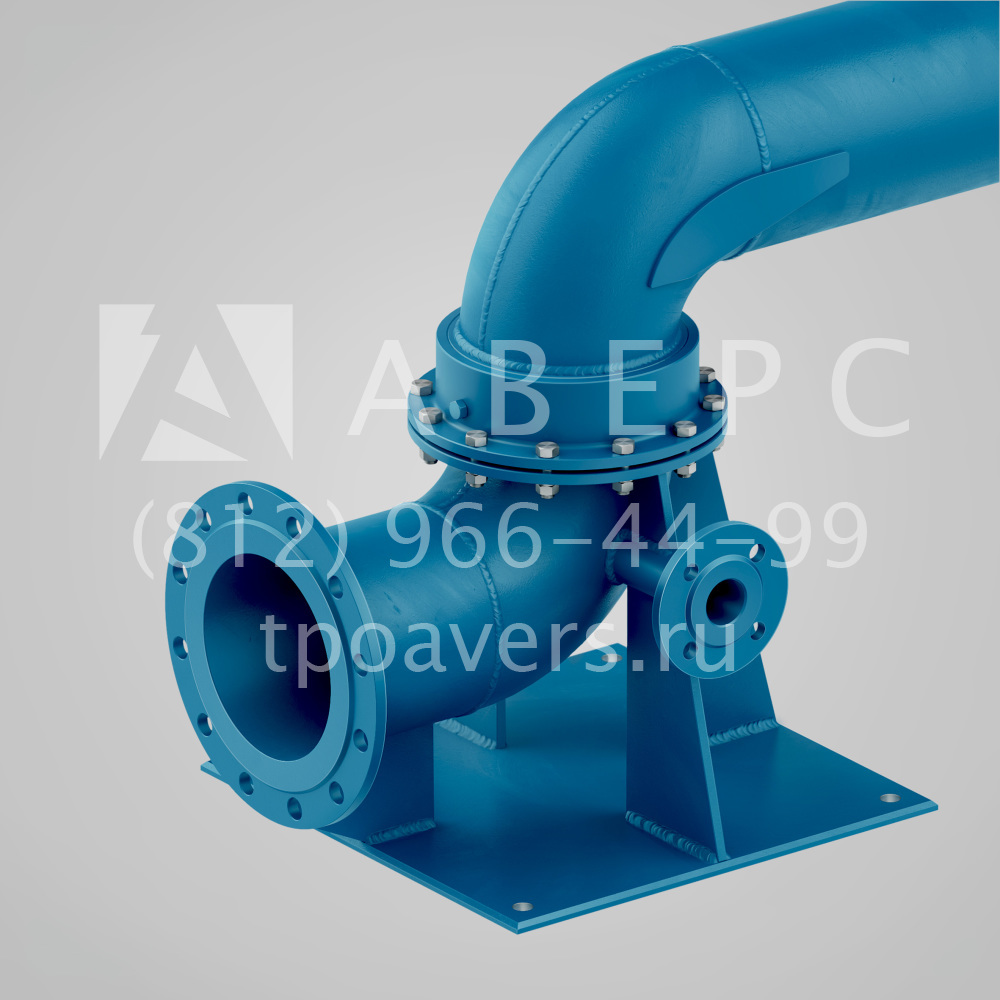

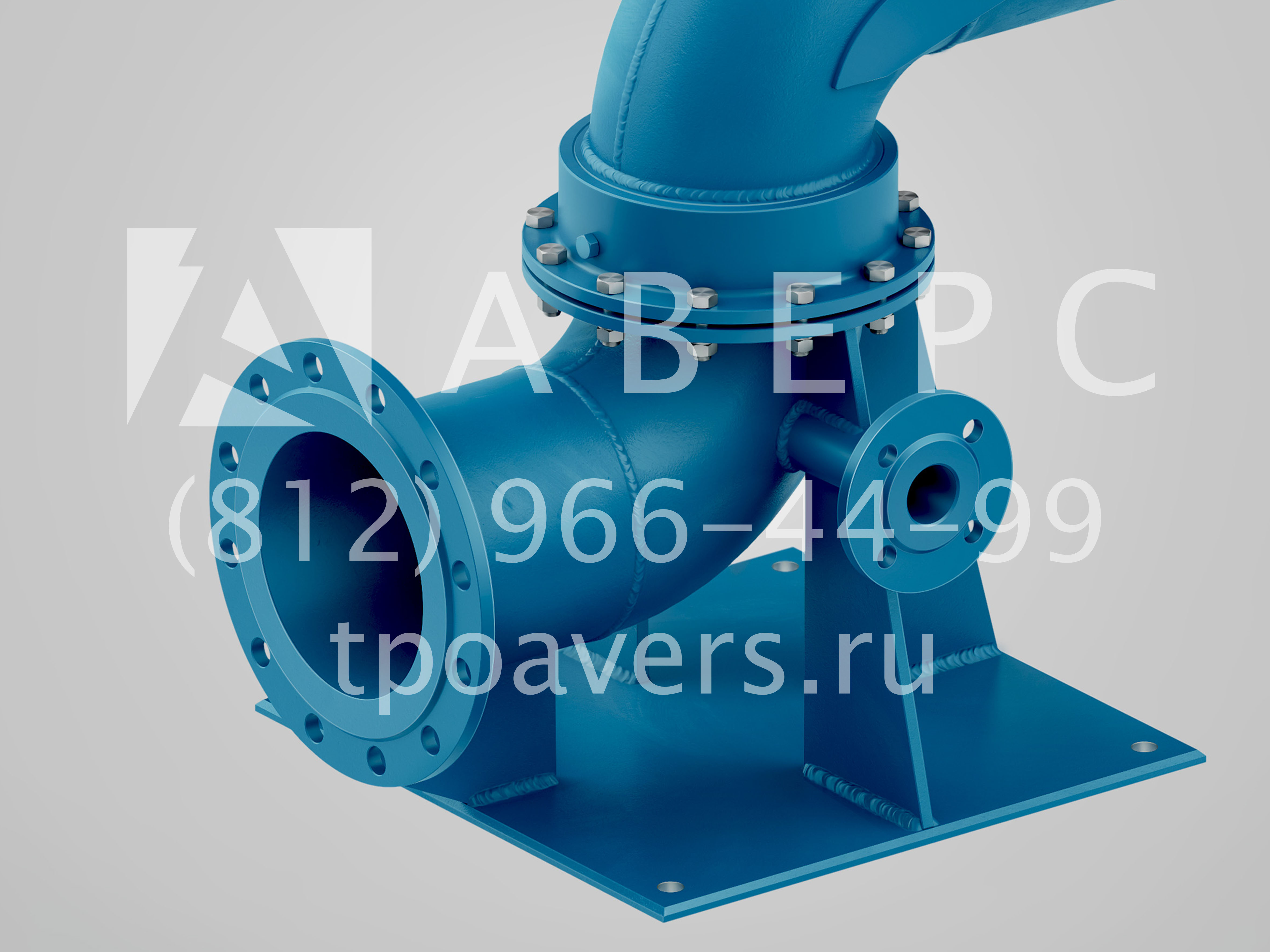

Изображение 4. Устройство нижнего слива УСН-175Г, УСН-200Г с гидромонитором. Опорный патрубок

Отличительные особенности устройства нижнего слива УСН-175Г, УСН-200Г с гидромонитором:

• Максимально исключает обводнение сливаемых нефтепродуктов: технология применения предусматривает способ разогрева и слива с полным исключением обводнения;
• Сокращает время обработки цистерн при подогреве и сливе. Длительность цикла, установленная на практике — 6 часов, что отвечает требованиям ЖД;
• Исключает вероятность несанкционированного розлива и загрязнения наружной поверхности цистерн, эстакады и окружающей территории;
• Обеспечивает пожарную безопасность на месте проведения работ.
• За счет управления соплами размыва, оператор обеспечивает полностью разогрев застывшего нефтепродукта, исключая появление наростов на внутренних стенках ж/д цистерн, добиваясь полного опорожнения цистерны, что является неукоснительным требованием ж/д.
• Различное направление сопел гидромонитора в зависимости от продукта (15гр.вверх; 15гр.вниз; горизонтально).

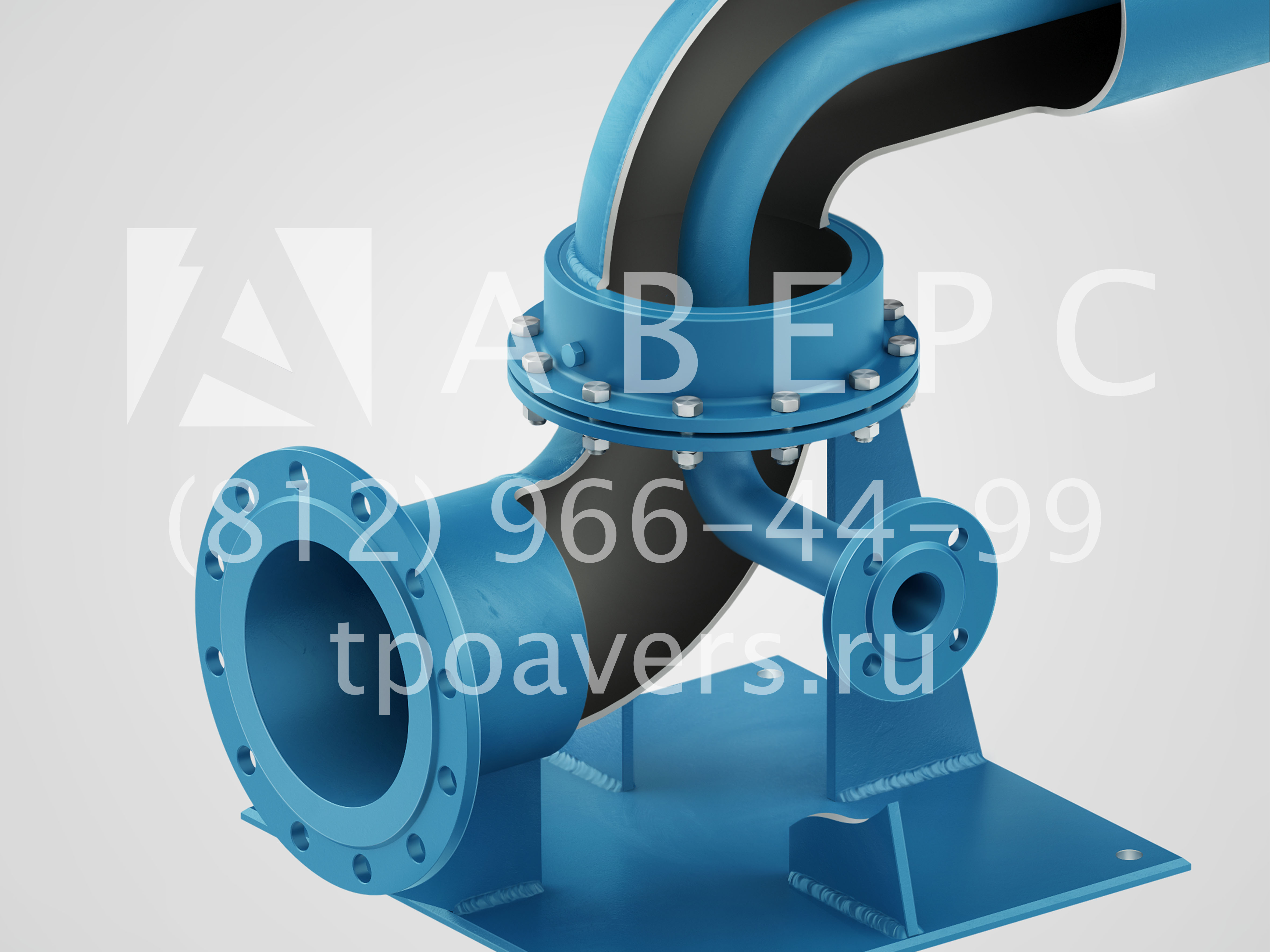

Изображение 5. Устройство нижнего слива УСН-175Г, УСН-200Г с гидромонитором. Разрез

Через внутренний трубопровод и телескопический монитор, установленный в присоединительной головке, в цистерну подаётся под давлением греющий продукт, аналогичный сливаемому, который активно перемешивает и разогревает до жидкого состояния вязкий продукт в цистерне. Разогретый продукт из цистерны через шарнирные трубы сливается в коллектор.

Рукояткой сопловая головка гидромонитора устанавливается в любом необходимом положении внутри цистерны для тщательного удаления нефтепродукта. Двухрядные шарниры обеспечивают лёгкость перемещения без перекосов при длительной эксплуатации. Замена уплотняющих манжет не требует разборки шарниров.

Захваты поворачиваются относительно присоединительной головки, что позволяет установить их в любом удобном месте на сливном приборе цистерны. Независимое исполнение захватов и специальная форма уплотнения присоединительной головки обеспечивают надёжное, герметичное присоединение устройства к перекошенному сливному прибору цистерны.

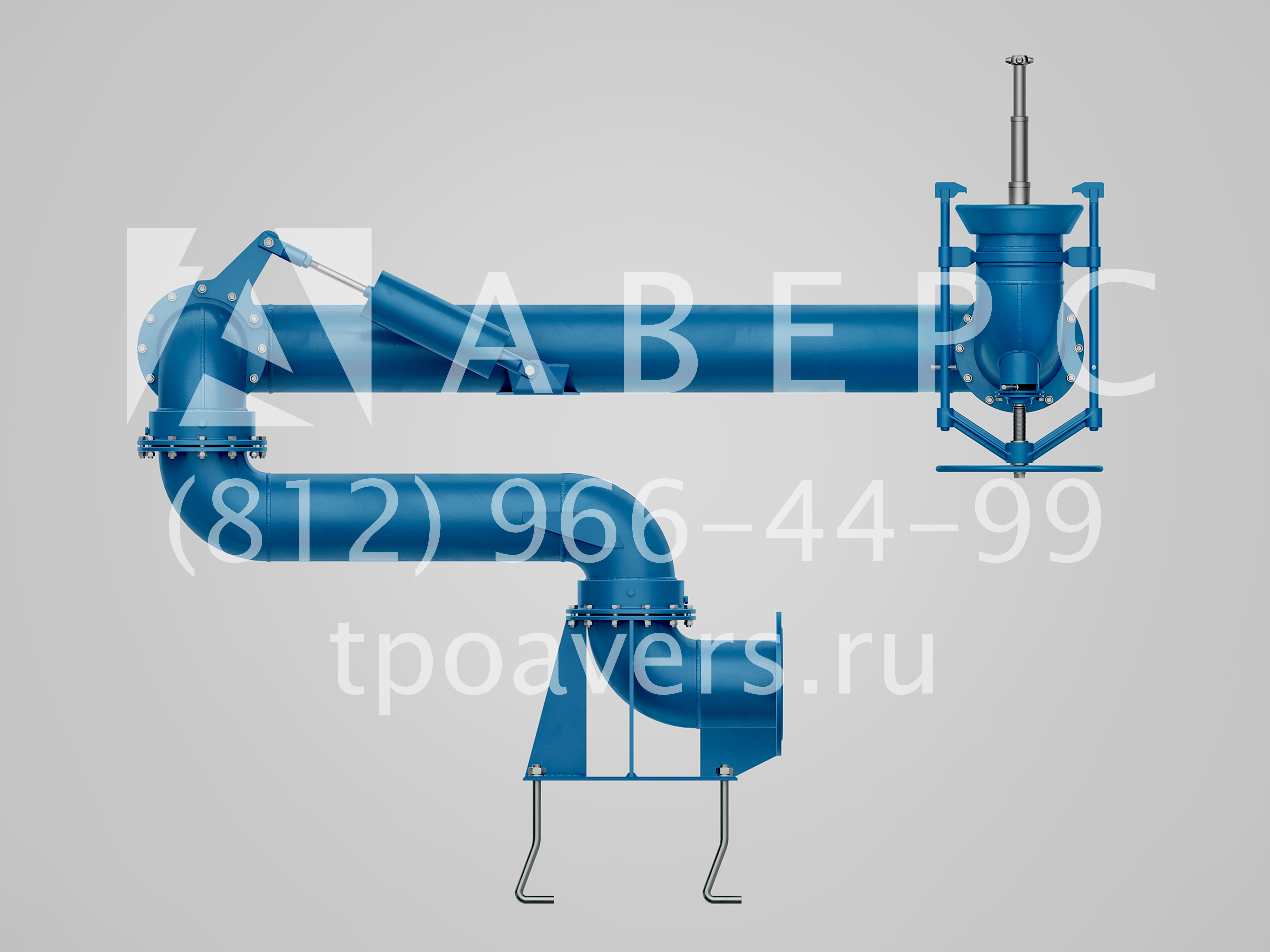

Изображение 6. Устройство нижнего слива УСН-175Г, УСН-200Г с гидромонитором. Общий вид

Как оформить заказ на УСН-Г:

Оформить заказ на устройство нижнего слива УСН-Г можно отправив заявку на корпоративную почту или позвонив в отдел продаж ТПО "Аверс". Наши специалисты проконсультируют вас и оперативно подготовят коммерческое предложение для вас. При необходимости, отправляем опросные листы для уточнения требуемых параметров.

Мы приглашаем к сотрудничеству компании других регионов и стран СНГ!

Технические характеристики

Другие конфигурации устройств для нижнего слива мазута, нефти и нефтепродуктов:

• Устройство нижнего слива УСН-150, УСН-175, УСН-200 (без дополнительных опций)

• Устройство нижнего слива с пароподогревом УСН-150П, УСН-175П, УСН-200П

• Устройство нижнего слива с гидромонитором УСН-175Г, УСН-200Г

• Устройство нижнего слива с гидромонитором и парообогревом УСН-175ГП, УСН-200ГП

• Устройство нижнего слива с гидромонитором и электрообогревом  УСН-175ГЭ, УСН-200ГЭ

• Устройство нижнего слива с электрообогревом УСН-150Э, УСН-175Э, УСН-200Э

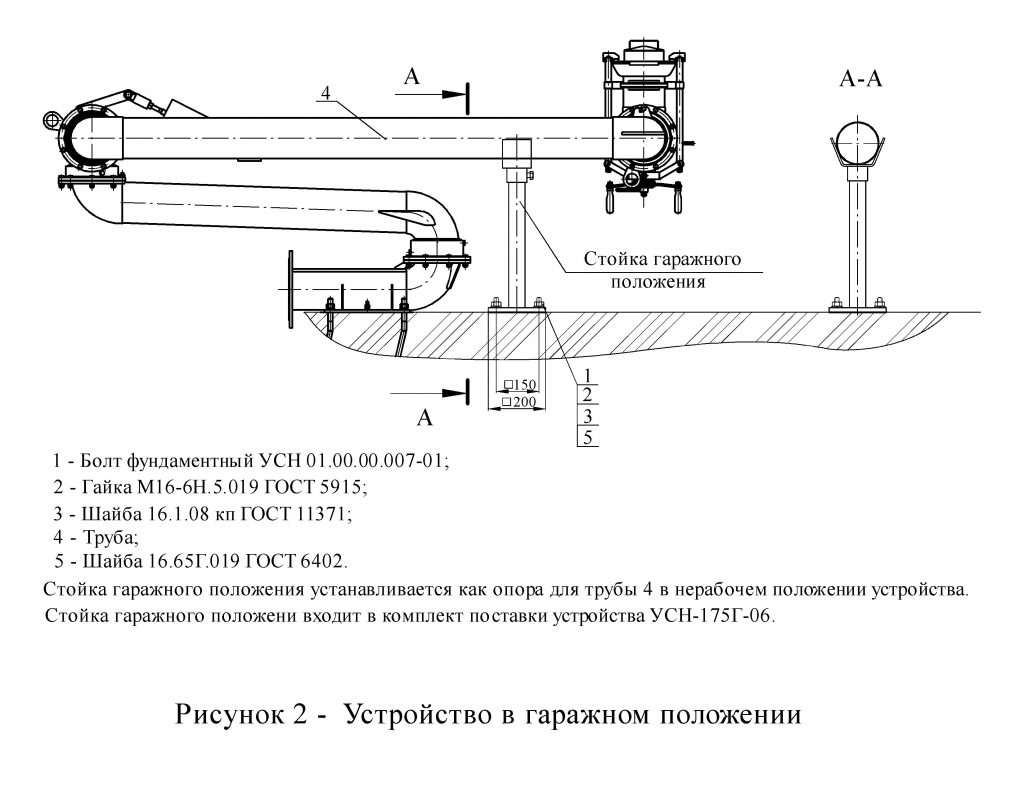

Чертеж 1. Устройство нижнего слива с гидромонитором УСН-175Г, УСН-200Г в гаражном положении.

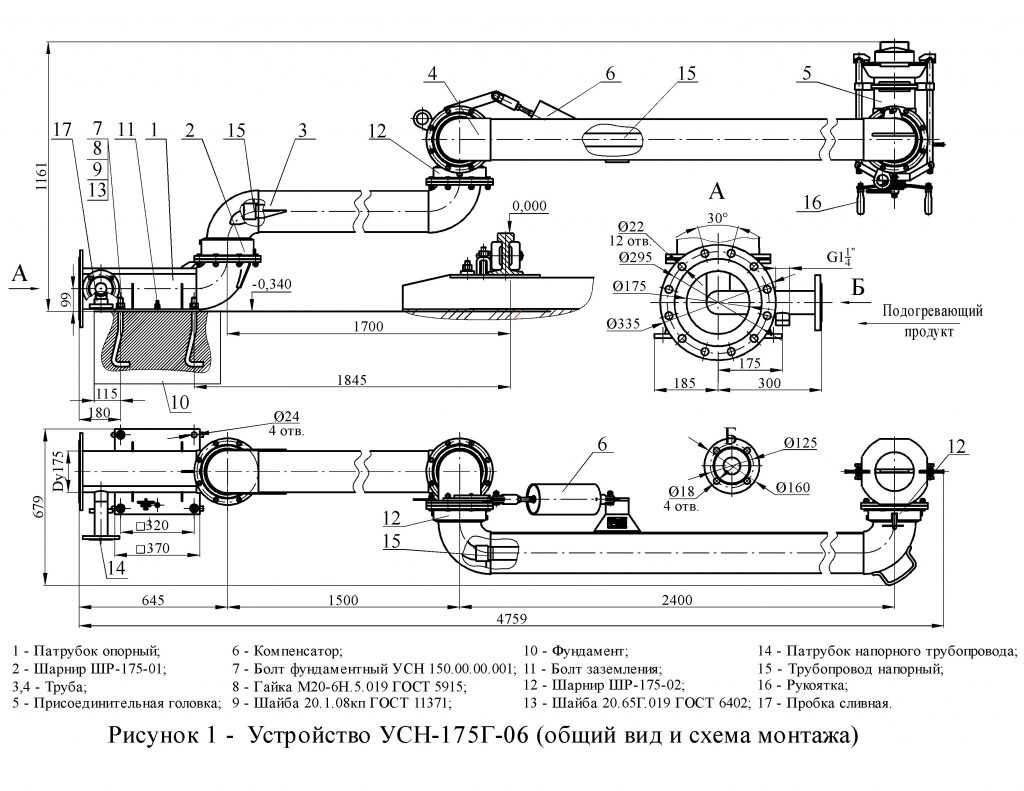

Чертеж 2. Устройство нижнего слива УСН-175Г-06. Общий вид и схема монтажа

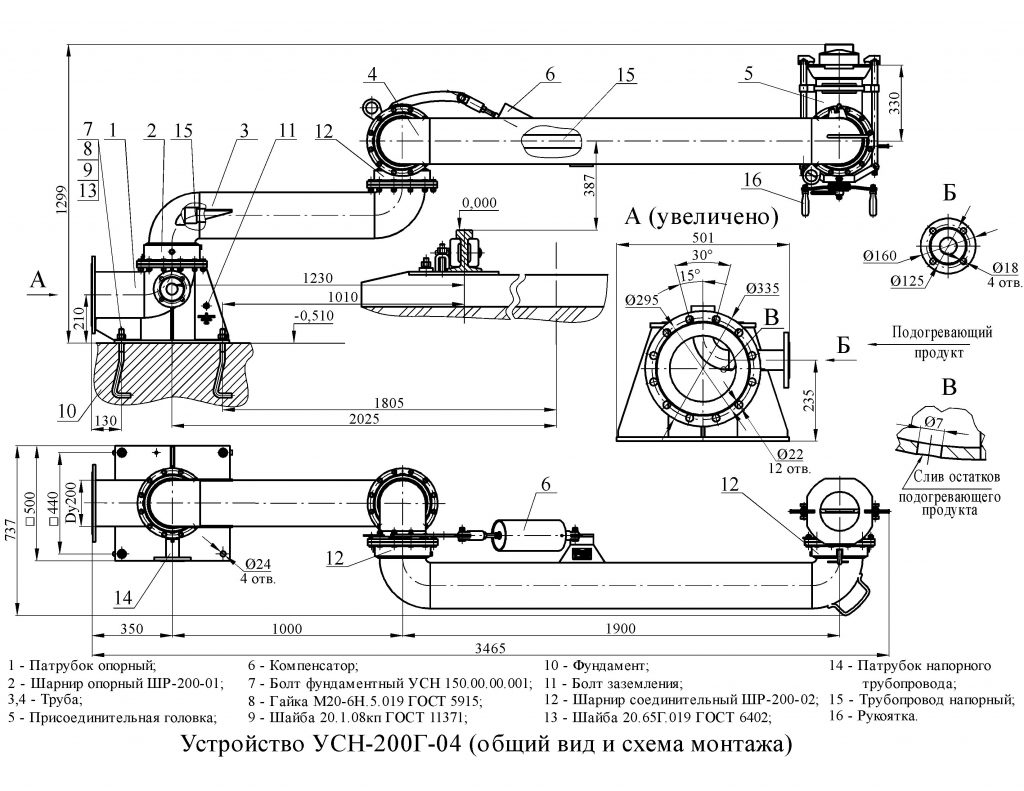

Чертеж 3. Устройство нижнего слива УСН-200Г-04. Общий вид и схема монтажа

Чертеж 4. Устройство нижнего слива УСН-200Г-06. Общий вид и схема монтажа

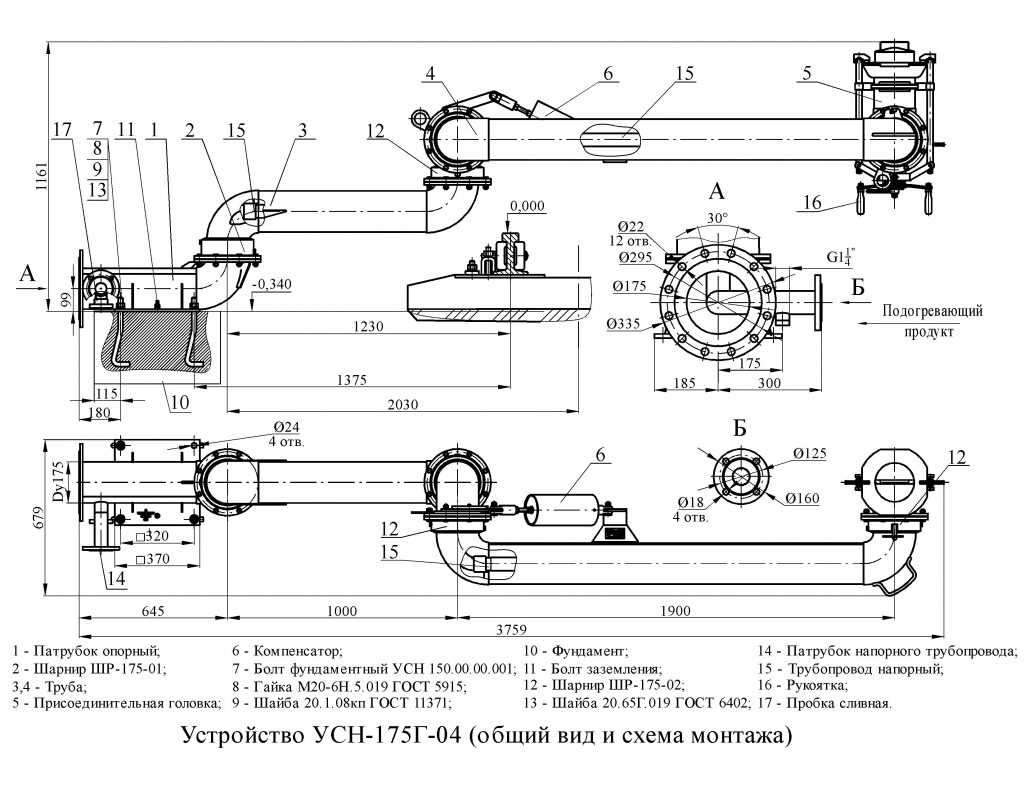

Чертеж 5. Устройство нижнего слива УСН-175Г-04. Общий вид и схема монтажа
