УСН-175Э-04 Устройство нижнего слива нефти

Описание и область применения

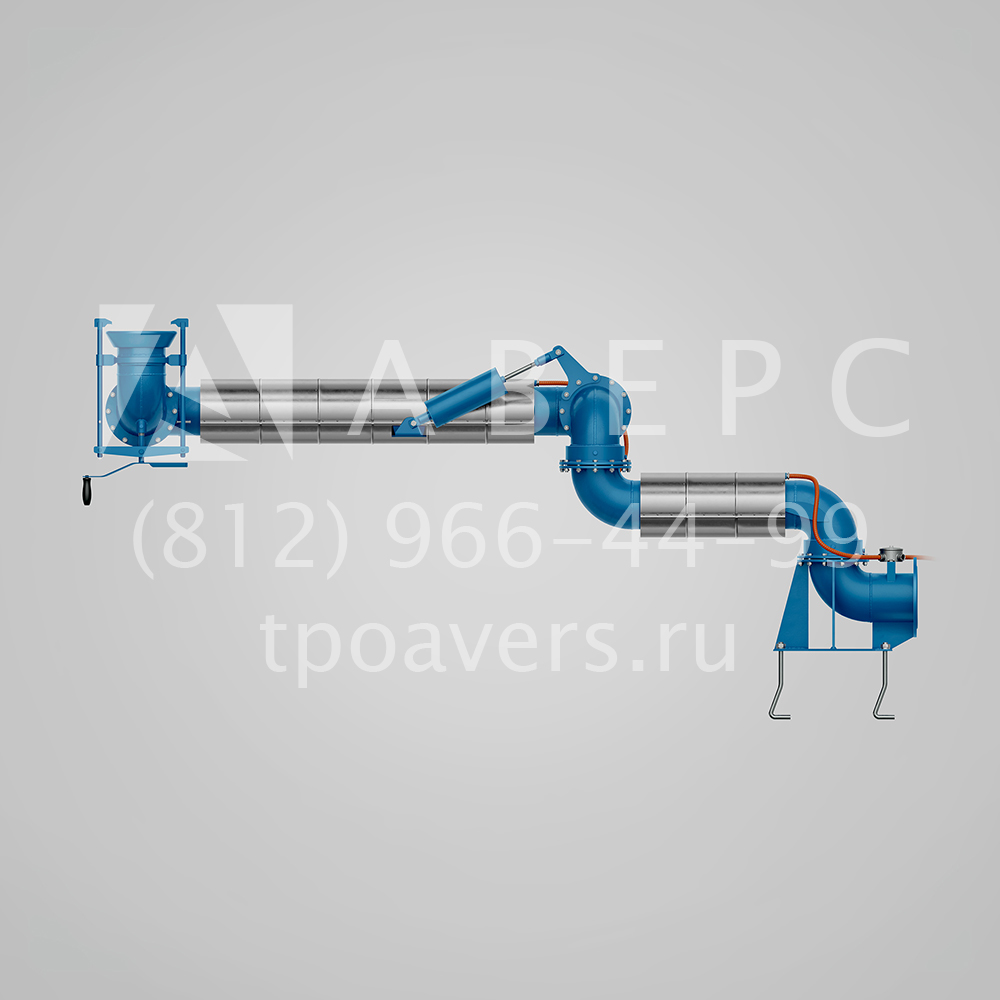

Компания ТПО "Аверс" реализует устройства УСН-175Э-04 с диапазоном действия 4 метра. Устройства УСН-175Э-04 предназначены для нижнего слива нефти и нефтепродуктов из железнодорожных вагонов-цистерн. Устройства оборудованы электроподогревом для предотвращения налипания вязких нефтепродуктов на стенки труб устройств и ускорения процесса слива. Электроподогрев обеспечивает автоматическое поддерживание температуры нагрева и не требует дополнительных терморегуляторов. Устройства могут быть использованы в нефтяной, нефтехимической отраслях промышленности на объектах, связанных с нижним сливом нефти и нефтепродуктов из железнодорожных вагонов-цистерн. Устройства могут быть использованы только для нефтепродуктов 3-го и 4-го класса опасности по ГОСТ 12.1.007-76. Устройства предназначены для эксплуатации во взрывоопасной зоне класса В-1г, с категорией взрывоопасных смесей - ПА, IIB, согласно классификации «Правила устройства электроустановок». Климатическое исполнение У или ХЛ, категория размещения 1 по ГОСТ 15150.

Особенности устройства для нижнего слива УСН-175Э-04

• Двухрядные шарниры обеспечивают легкость вращения без перекосов при длительной эксплуатации.
• Замена уплотняющих манжет не требует разборки шарниров.
• Захваты поворачиваются относительно присоединительной головки, что позволяет установить их в любом удобном месте на сливном приборе цистерны.
• Шарнирное исполнение захватов и специальная форма уплотнения присоединительной головки обеспечивают надежное, герметичное присоединение устройства к сливному прибору цистерны.

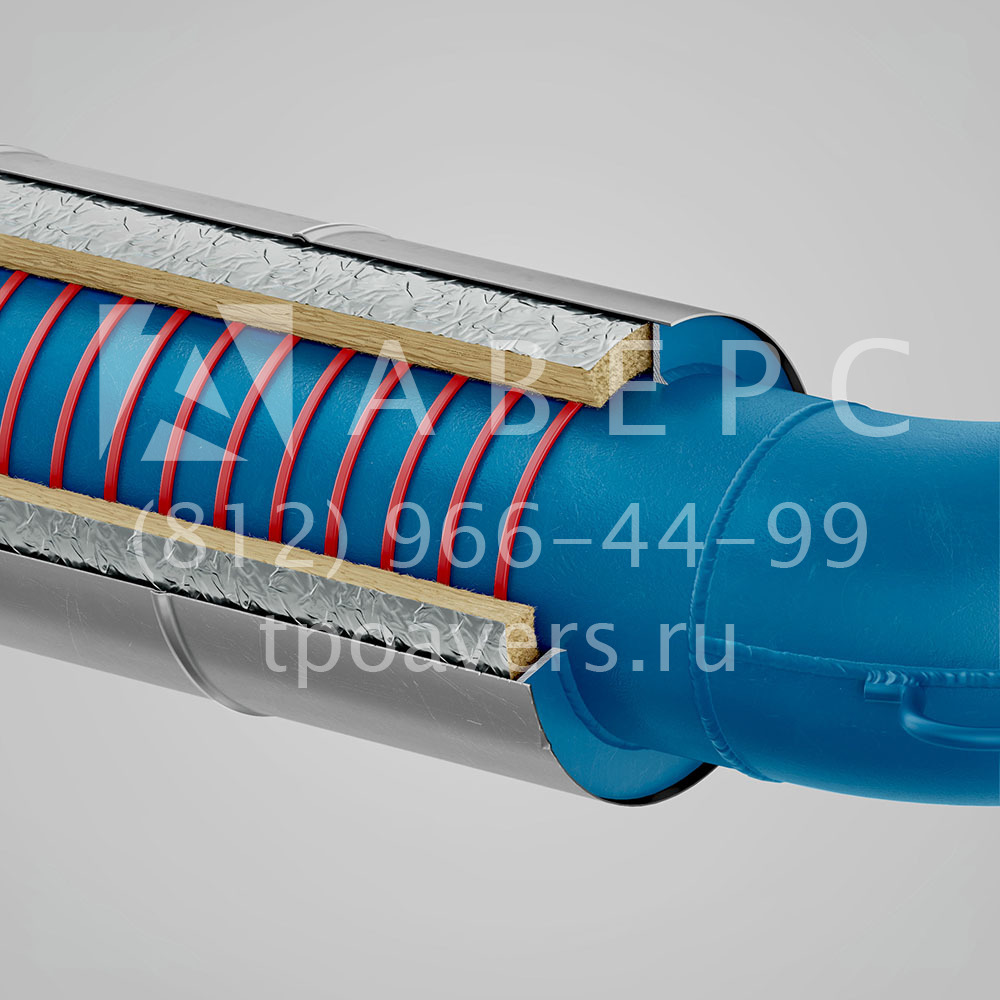

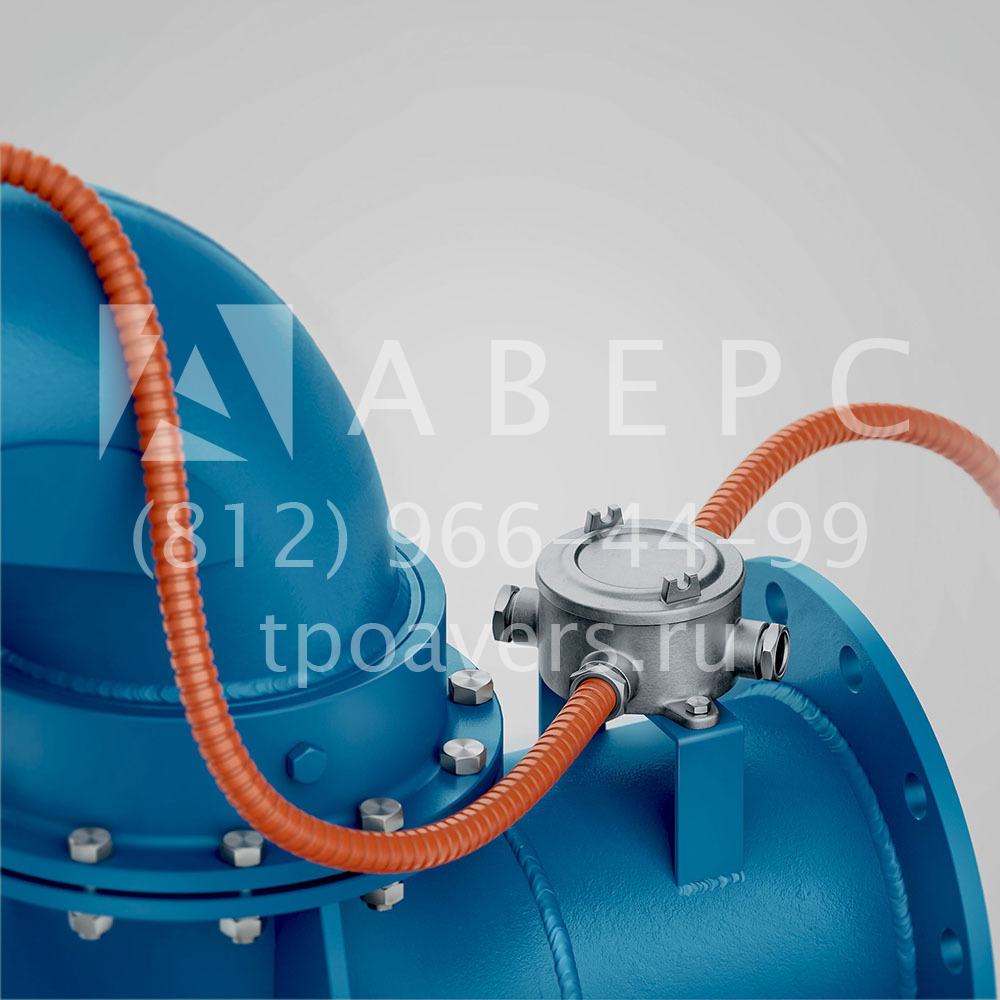

• Электроподогревающая рубашка ускоряет процесс слива вязких нефтепродуктов, обеспечивает автоматическое поддерживание температуры нагрева и не требует дополнительных терморегуляторов.

Технические характеристики УСН-175Э-04

• Монтаж установки производится по типовому проекту, согласованному с местной пожарной инспекцией с соблюдением требований техники безопасности.
• Порядок монтажа. — снять установку с транспортной тары; — установить на фундамент; — присоединить патрубок опорный на корпусе установки к фланцу ответному сливной системы, для этого установить болты с гайками, предварительно их затянуть без усилия; — произвести фиксацию головки присоединительной к патрубку сливного прибора вагона-цистерны и после этого произвести равномерно затяжку болтов окончательно.
• Смонтированная установка должна быть заземлена путем подсоединения ее к контуру заземления в соответствии с положением о заземлении промышленных установок и отвода статического электричества.
• После монтажа проверить места соединений и уплотнений, а в случае просачивания продукта — устранить течь, заменой прокладок и уплотнений.

Установки с электроподогревом предназначены для обеспечения нижнего слива нефти и нефтепродуктов из железнодорожных вагонов-цистерн на нефтеналивных станциях нефтебаз и соответствуют ГОСТ 18194-79 и ТУ 3689-186-05806720-2002. Головка присоединительная установки, которую соединяют с патрубком сливного прибора вагона-цистерны, обеспечивает герметичное соединение при сливе нефтепродуктов. Конструкция головки присоединительной обеспечивает безопасную эксплуатацию, прочное герметичное соединение головки присоединительной с фланцем сливного прибора цистерны при сливе нефтепродуктов.

Установки изготавливаются в климатическом исполнении У и ХЛ категории размещения 1 по ГОСТ 15150-69. Установки в соответствии ГОСТ 27.003-90, относятся к изделиям многократного циклического применения, восстанавливаемые, обслуживаемые, ремонтируемые.

Примеры записи условного обозначения установки при ее заказе:
- установка нижнего слива нефти и нефтепродуктов с электроподогревом, с диаметром условного прохода патрубка 175 мм, диапазон обслуживания 4м, исполнения У категории размещения 1по ГОСТ 15150-69:
