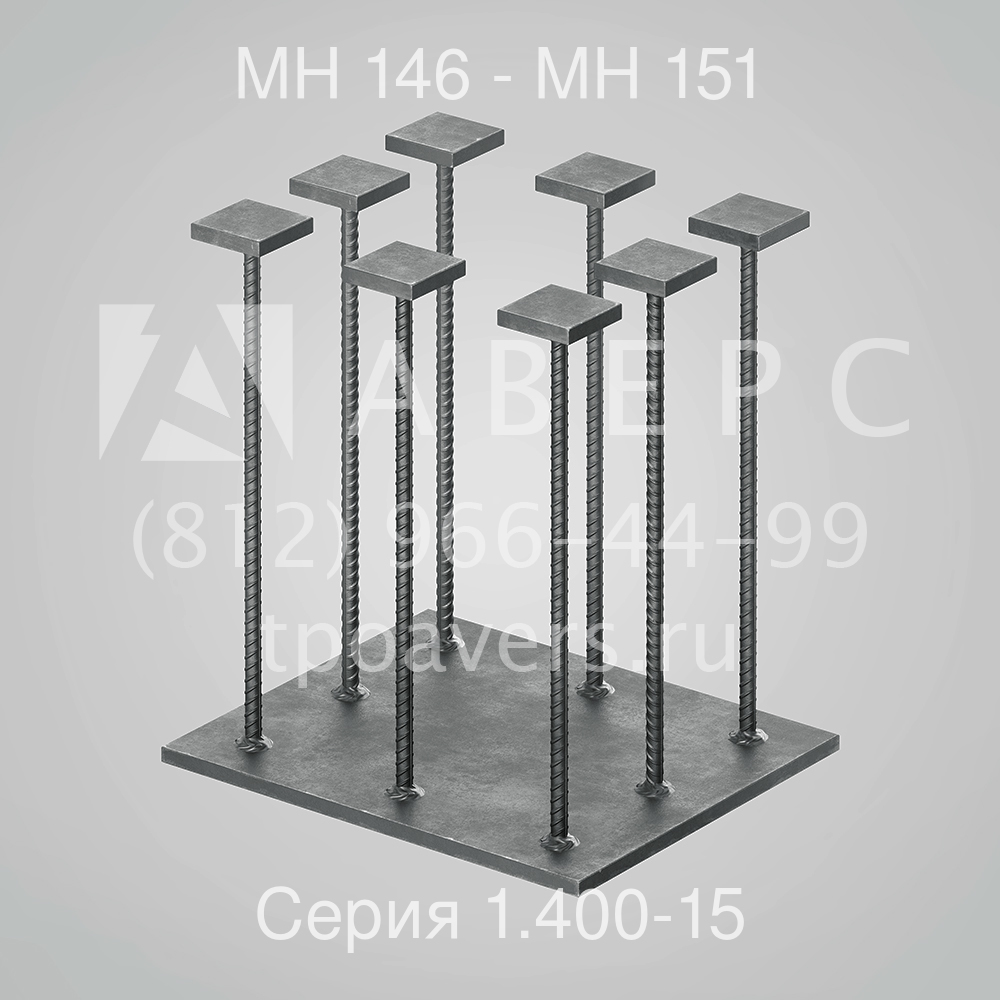

Закладное изделие МН 146 - МН 151 Серия 1.400-15

Унифицированные закладные изделия МН 146, МН 147, МН 148, МН 149, МН 150 и МН 151 железобетонных конструкций для крепления технологических коммуникаций и устройств. Серия 1.400-15 Выпуск 1.

Закладное изделие МН 146 - МН 151 Серия 1.400-15 - вид 2

Закладное изделие МН 146 - МН 151 Серия 1.400-15 - вид 3

Закладное изделие МН 146 - МН 151 Серия 1.400-15 - вид 4

Быстрый заказ

Оставьте свою заявку и мы свяжемся в течении 10 минут.

Закладные изделия МН Серия 1.400-15

100 out of 100 based on 24 user ratings

Описание
Чертеж
Наши отгрузки

Описание и область применения

Закладные детали МН 146, МН 147, МН 148, МН 149, МН 150 и МН 151 по серии 1.400-15 – это металлические элементы, устанавливаемые в конструкции для соединения сборных и сборно-монолитных железобетонных конструкций между собой и с другими конструкциями сооружения. Закладные детали МН монтируются до бетонирования, они обеспечивают стяжку каркасов строительных блоков. Используются в современном строительстве. Изделие по форме имеет линейную конструкцию. К верхней металлической планке приварены арматурные штыри в один ряд. На нижних торцах анкеров приварены металлические пластины.

Изготавливаются детали из разных типов металлопроката в зависимости от требований к их прочности. Плоские элементы свариваются с анкерными стержнями, которые изготавливаются из арматурной стали. Анкерный стержень может располагаться под наклоном, параллельно, перпендикулярно. Это позволяет выпускать детали, с разными размерами и конфигурацией. Закладные детали МН изготавливаются из разных марок стали (профильный или листовой прокат, арматурные стержни). Поверхность обрабатывается антикоррозийным составом (лакокрасочным, оцинковкой, хромированием). По желанию заказчика возможно нанесение маркировки на изделия.

Наша компания специализируется на изготовлении деталей МН. Условия, которые мы предоставляем для наших клиентов – лучшие на рынке строительного оборудования! Низкие цены и короткие сроки изготовления. Обратившись к нам, вы сэкономите ваши деньги и время!

Перечень изготавливаемых закладных изделий МН:

Изделие закладное МН 146 включает следующие исполнения:

- закладные детали МН 146-1 (исполнение 1.400-15.В1.160)

- закладные детали МН 146-2 (исполнение 1.400-15.В1.160-01)

- закладные детали МН 146-3 (исполнение 1.400-15.В1.160-02)

- закладные детали МН 146-4 (исполнение 1.400-15.В1.160-03)

- закладные детали МН 146-5 (исполнение 1.400-15.В1.160-04)

- закладные детали МН 146-6 (исполнение 1.400-15.В1.160-05)

Изделие закладное МН 147 включает следующие исполнения:

- закладные детали МН 147-1 (исполнение 1.400-15.В1.160-06)

- закладные детали МН 147-2 (исполнение 1.400-15.В1.160-07)

- закладные детали МН 147-3 (исполнение 1.400-15.В1.160-08)

- закладные детали МН 147-4 (исполнение 1.400-15.В1.160-09)

- закладные детали МН 147-5 (исполнение 1.400-15.В1.160-10)

- закладные детали МН 147-6 (исполнение 1.400-15.В1.160-11)

Изделие закладное МН 148 включает следующие исполнения:

- закладные детали МН 148-1 (исполнение 1.400-15.В1.160-12)

- закладные детали МН 148-2 (исполнение 1.400-15.В1.160-13)

- закладные детали МН 148-3 (исполнение 1.400-15.В1.160-14)

- закладные детали МН 148-4 (исполнение 1.400-15.В1.160-15)

- закладные детали МН 148-5 (исполнение 1.400-15.В1.160-16)

- закладные детали МН 148-6 (исполнение 1.400-15.В1.160-17)

Изделие закладное МН 149 включает следующие исполнения:

- закладные детали МН 149-1 (исполнение 1.400-15.В1.160-18)

- закладные детали МН 149-2 (исполнение 1.400-15.В1.160-19)

- закладные детали МН 149-3 (исполнение 1.400-15.В1.160-20)

- закладные детали МН 149-4 (исполнение 1.400-15.В1.160-21)

- закладные детали МН 149-5 (исполнение 1.400-15.В1.160-22)

- закладные детали МН 149-6 (исполнение 1.400-15.В1.160-23)

Изделие закладное МН 150 включает следующие исполнения:

- закладные детали МН 150-1 (исполнение 1.400-15.В1.160-24)

- закладные детали МН 150-2 (исполнение 1.400-15.В1.160-25)

- закладные детали МН 150-3 (исполнение 1.400-15.В1.160-26)

- закладные детали МН 150-4 (исполнение 1.400-15.В1.160-27)

- закладные детали МН 150-5 (исполнение 1.400-15.В1.160-28)

- закладные детали МН 150-6 (исполнение 1.400-15.В1.160-29)

Изделие закладное МН 151 включает следующие исполнения:

- закладные детали МН 151-1 (исполнение 1.400-15.В1.160-30)

- закладные детали МН 151-2 (исполнение 1.400-15.В1.160-31)

- закладные детали МН 151-3 (исполнение 1.400-15.В1.160-32)

- закладные детали МН 151-4 (исполнение 1.400-15.В1.160-33)

- закладные детали МН 151-5 (исполнение 1.400-15.В1.160-34)

- закладные детали МН 151-6 (исполнение 1.400-15.В1.160-35)

Все изготавливаемые изделия проходят контроль на всех этапах производства. Вся готовая продукция покрывается несколькими слоями защитного покрытия. Продукция отгружается в комплекте с паспортом качества и сертификатом на весь используемый металл при изготовлении.

Наше производство находится в Санкт-Петербурге. Если вы из Санкт-Петербурга, вы можете самостоятельно забрать готовую продукцию с нашего склада. Если вы из другого города или региона, мы бесплатно доставим ваш товар до терминала транспортной компании. Отправляем в любой город страны! Наша компания работает со всеми крупными строительными компаниями страны! Приглашаем к сотрудничеству строительные и монтажные организации!

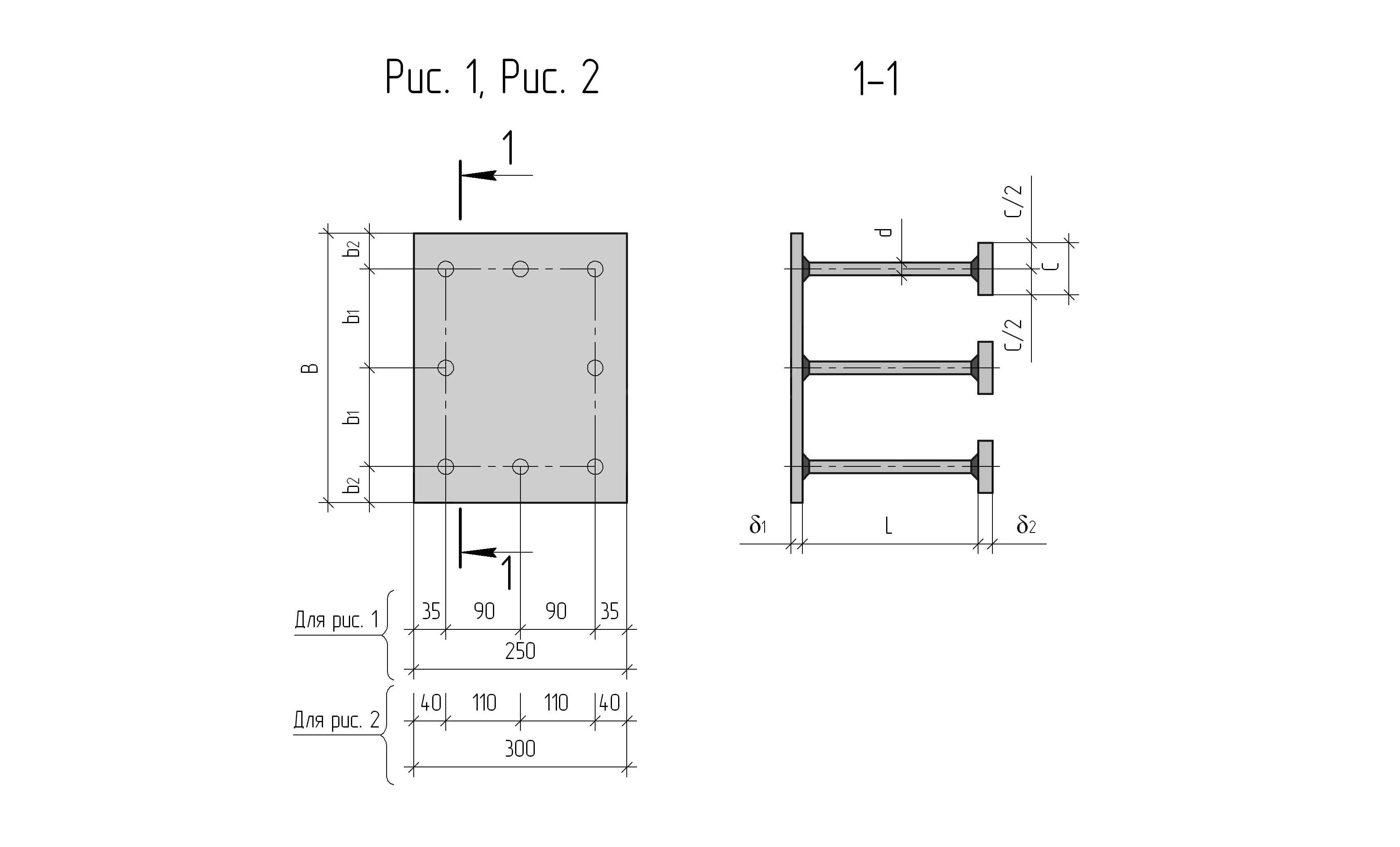

Закладное изделие МН 146 - МН 151 Серия 1.400-15

Изделие закладное	Марка	Обозначение	Размеры, мм								Масса, кг
Изделие закладное	Марка	Обозначение	В	В1	В2	δ	d	L	C	δ	Масса, кг
МН146-МН151	МН146-1	1.400-15.В1.160	250	90	35	10	14AIII	540	-	-	10,1
	МН146-2	1.400-15.В1.160-01	250	90	35	10	14AIII	420	-	-	9,0
	МН146-3	1.400-15.В1.160-02	250	90	35	10	14AIII	320	-	-	8,0
	МН146-4	1.400-15.В1.160-03	250	90	35	10	14AIII	540	50	10	11,7
	МН146-5	1.400-15.В1.160-04	250	90	35	10	14AIII	420	50	10	10,6
	МН146-6	1.400-15.В1.160-05	250	90	35	10	14AIII	170	50	10	8,2
	МН147-1	1.400-15.В1.160-06	300	110	40	10	14AIII	540	-	-	11,1
	МН147-2	1.400-15.В1.160-07	300	110	40	10	14AIII	420	-	-	10,0
	МН147-3	1.400-15.В1.160-08	300	110	40	10	14AIII	320	-	-	9,0
	МН147-4	1.400-15.В1.160-09	300	110	40	10	14AIII	540	50	10	12,7
	МН147-5	1.400-15.В1.160-10	300	110	40	10	14AIII	420	50	10	11,6
	МН147-6	1.400-15.В1.160-11	300	110	40	10	14AIII	170	50	10	9,2
	МН148-1	1.400-15.В1.160-12	400	160	40	10	14AIII	540	-	-	13,1
	МН148-2	1.400-15.В1.160-13	400	160	40	10	14AIII	420	-	-	12,0
	МН148-3	1.400-15.В1.160-14	400	160	40	10	14AIII	320	-	-	11,0
	МН148-4	1.400-15.В1.160-15	400	160	40	10	14AIII	540	50	10	14,7
	МН148-5	1.400-15.В1.160-16	400	160	40	10	14AIII	420	50	10	13,6
	МН148-6	1.400-15.В1.160-17	400	160	40	10	14AIII	170	50	10	11,2
	МН149-1	1.400-15.В1.160-18	500	120	40	10	14AIII	540	-	-	15,0
	МН149-2	1.400-15.В1.160-19	500	120	40	10	14AIII	420	-	-	13,9
	МН149-3	1.400-15.В1.160-20	500	120	40	10	14AIII	320	-	-	12,9
	МН149-4	1.400-15.В1.160-21	500	120	40	10	14AIII	540	50	10	16,6
	МН149-5	1.400-15.В1.160-22	500	120	40	10	14AIII	420	50	10	15,5
	МН149-6	1.400-15.В1.160-23	500	120	40	10	14AIII	170	50	10	13,1
	МН150-1	1.400-15.В1.160-24	300	110	40	8	12AIII	470	-	-	9,1
	МН150-2	1.400-15.В1.160-25	300	110	40	8	12AIII	370	-	-	8,3
	МН150-3	1.400-15.В1.160-26	300	110	40	8	12AIII	270	-	-	7,6
	МН150-4	1.400-15.В1.160-27	300	110	40	8	12AIII	470	50	10	10,7
	МН150-5	1.400-15.В1.160-28	300	110	40	8	12AIII	370	50	10	9,9
	МН150-6	1.400-15.В1.160-29	300	110	40	8	12AIII	170	50	10	8,5
	МН151-1	1.400-15.В1.160-30	300	110	40	12	16AIII	620	-	-	16,3
	МН151-2	1.400-15.В1.160-31	300	110	40	12	16AIII	460	-	-	14,3
	МН151-3	1.400-15.В1.160-32	300	110	40	12	16AIII	370	-	-	13,2
	МН151-4	1.400-15.В1.160-33	300	110	40	12	16AIII	620	60	12	19,0
	МН151-5	1.400-15.В1.160-34	300	110	40	12	16AIII	460	60	12	17,0
	МН151-6	1.400-15.В1.160-35	300	110	40	12	16AIII	210	60	12	13,8
