Сальник нажимной С-6 по серии 5.905-26.08
Цена 1 950 ₽ с НДС
|
|
Основные технические характеристики:
100
out of 100
based on 24 user ratings
|
- Описание
- Чертеж
- Таблица подбора
- Наши отгрузки
Описание и область применения

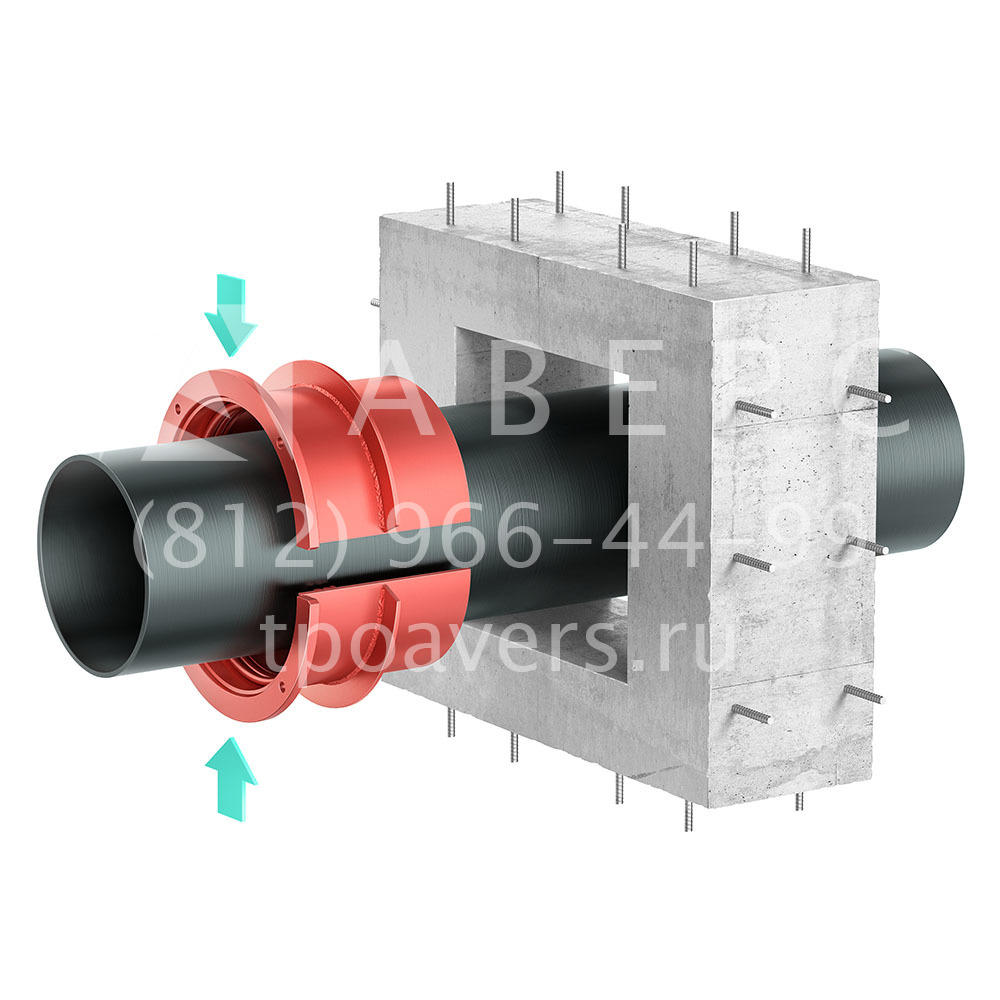

Сальник нажимной С-6 по серии 5.905-26.08 разработан в качестве элемента для герметичного ввода трубопровода на цокольный этаж сооружения. При проектировании зданий промышленного и жилого типа закладываются вводы тепловых и инженерных сетей. Для того, чтобы завести трубопровод через стену или перекрытие, необходимо инженерное решение. Именно таким решением и является сальник нажимной С-6. Пропускаемый через сальник трубопровод может быть металлический, чугунный или полиэтиленовый. Задача сальника – исключить прямое соприкосновение трубопровода и монолита, с целью защиты от разрушения и коррозии. Сальник нажимной также обеспечивает герметичность узла ввода. Достигается это путем поджатия грундбуксы к корпусу сальника за счет крепежных элементов. Сальник можно применять в сухом и во влажном грунте. Данная конструкция рассчитана на защиту и надежную герметизацию от грунтовых вод. Можно применять в умеренном и холодном климате.

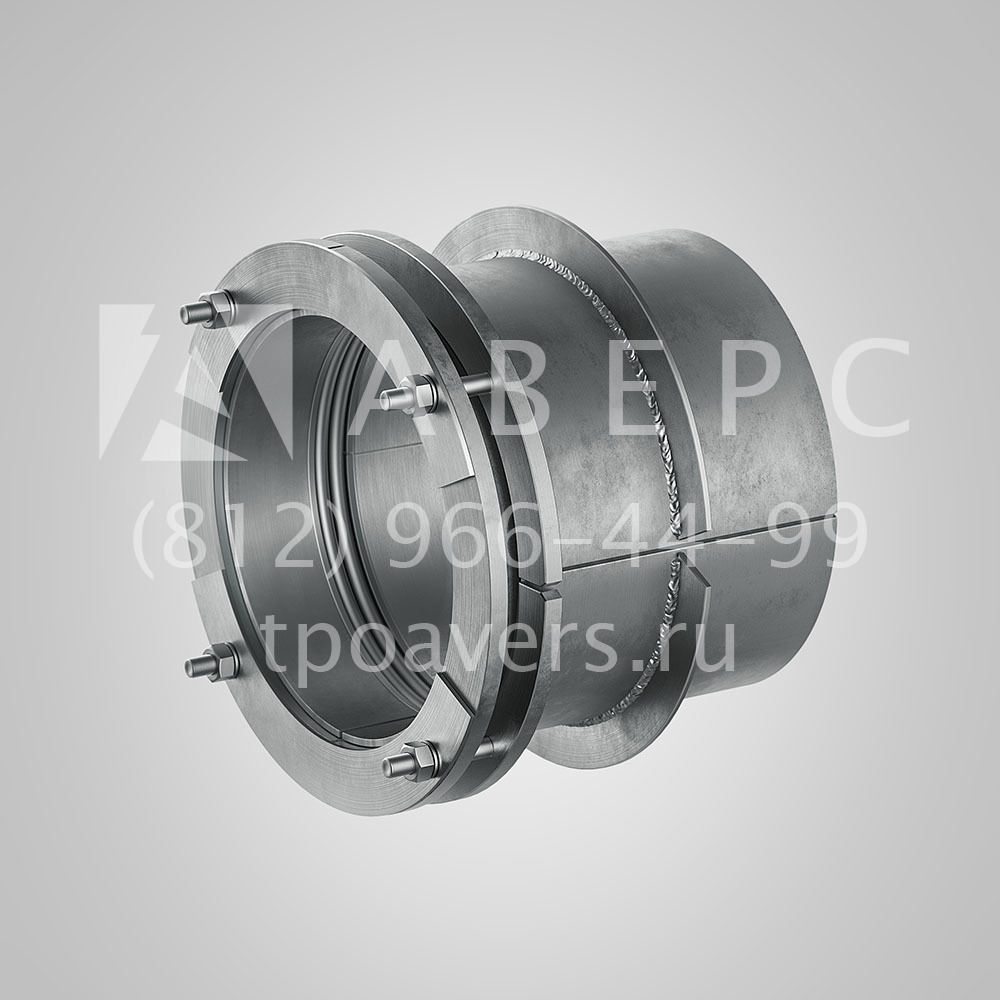

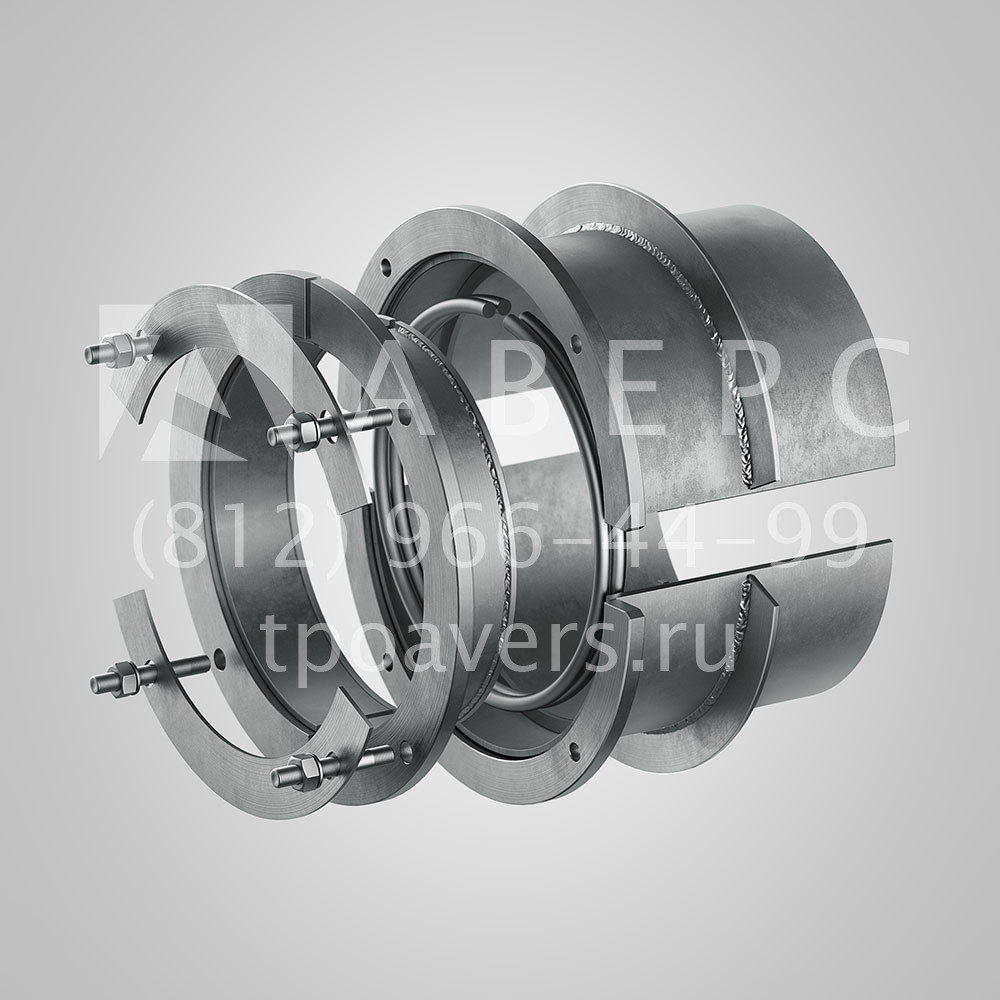

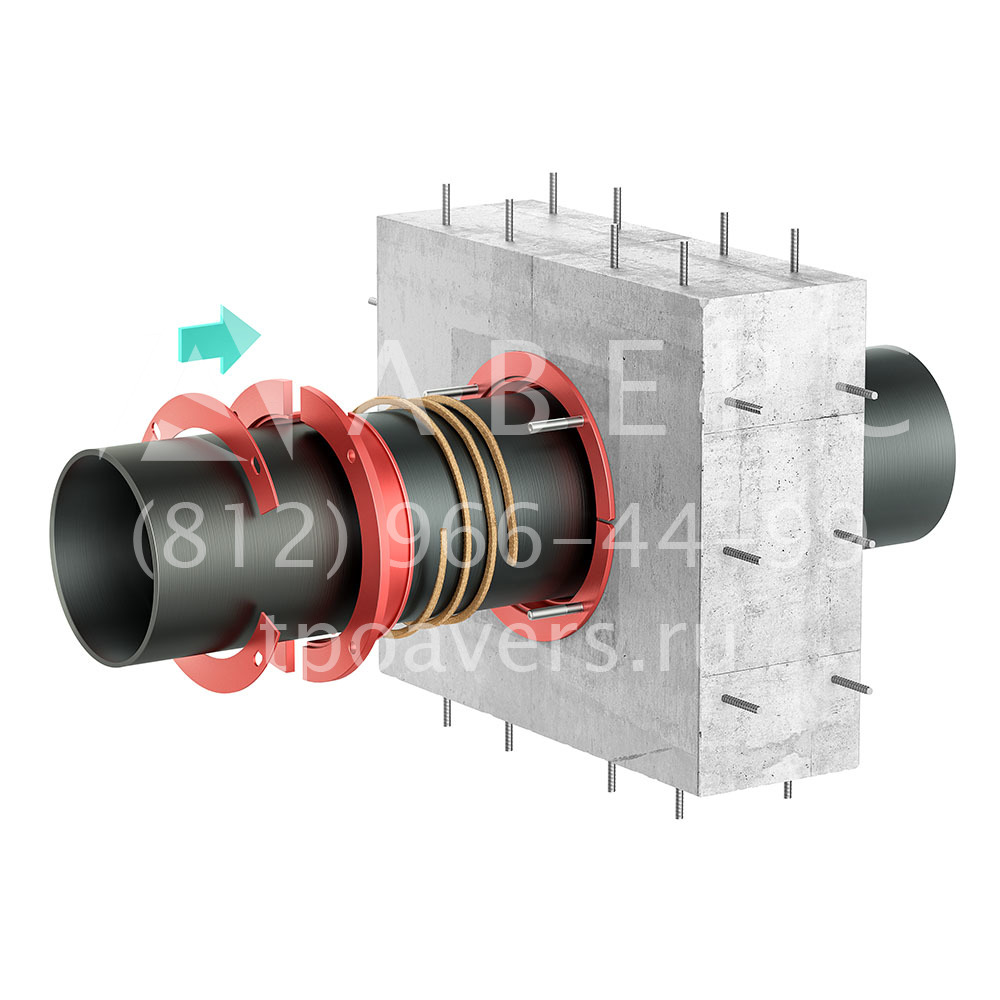

Сальник нажимной С-6 представляет собой металлическую гильзу, внутрь которой устанавливается грундбукса. Конструкция поставляется с крепежом в комплекте. Изготавливается сальник нажимной С-6 из стали марки ст20, ст35, ст45. Имеется возможность изготовить сальники из стали 09Г2С для холодного климата и 12Х18Н10Т для агрессивной среды. Внутри корпуса сальника в несколько рядов приварены стальные кольца. Задача конец – надежная фиксация уплотнительного сальникового шнура в пространстве между трубопроводом и внутренней стенкой сальника. Снаружи корпуса сальника располагается стальной диск, задача которого – надежная фиксация всего изделия в монолите стены. Вся готовая продукция покрывается несколькими слоями защитного покрытия ГФ-021. Вся отгружаемая продукция сопровождается разрешительными документам – паспорт качества и сертификат на весь используемый для изготовления металл.
Наша продукция применяется на всех ключевых строительных площадках страны. Если вы из Санкт-Петербурга, вы можете самостоятельно забрать продукцию с нашего склада. Если вы из другого региона, мы самостоятельно доставим продукцию до терминала транспортной компании любой ТК. Отправляем в любой город или населенный пункт РФ. Приглашаем к сотрудничеству все монтажные и строительные организации страны!
УСЛОВНЫЕ ОБОЗНАЧЕНИЯ
Dн - наружный диаметр пропускаемой трубы (мм), D1 - внутренний диаметр упорного кольца (мм), D2 - наружный диаметр ребра жесткости сальника (мм), D3 - межосевой диаметр для крепежа (мм), D4 – наружный диаметр грундбуксы (мм), D5 - внутренний диаметр корпуса сальника (мм), d - размер резьбы крепежа, dш - диаметр уплотнительного шнура (мм).
| Обозначение |
Наружный диаметр проходящего трубопровода, Дн, мм |
Основные размеры сальника | Масса сальника, кг при L, м | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| D1 | D2 | D3 | D4 | D5 | d | 0,3 | 0,4 | 0,5 | 0,6 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Сальник нажимной 5.905-26.08.1-12.00 | 57 | 94 | 176 | 137 | 84 | 59 | М16 | 8,46 | 9,46 | 10,44 | 11,4 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Сальник нажимной 5.905-26.08.1-12.01 | 76 | 110 | 188 | 148 | 102 | 78 | 9,82 | 10,9 | 11,98 | 13,08 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Сальник нажимной 5.905-26.08.1-12.02 | 89 | 119 | 200 | 160 | 108 | 91 | 11,18 | 12,44 | 13,66 | 15,88 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Сальник нажимной 5.905-26.08.1-12.03 | 108 | 144 | 228 | 188 | 134 | 110 | 13,22 | 14,68 | 16,14 | 17,28 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Сальник нажимной 5.905-26.08.1-12.04 | 159 | 211 | 294 | 254 | 200 | 162 | 20,44 | 22,56 | 24,7 | 26,82 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Сальник нажимной 5.905-26.08.1-12.05 | 219 | 265 | 350 | 310 | 254 | 222 | 26,66 | 29,08 | 31,38 | 35,06 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Сальник нажимной 5.905-26.08.1-12.06 | 273 | 313 | 402 | 362 | 302 | 278 | 32,7 | 35,88 | 39,04 | 42,2 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Сальник нажимной 5.905-26.08.1-12.07 | 325 | 365 | 454 | 414 | 354 | 330 | 46,92 | 54,4 | 54,28 | 57,94 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Таблица подбора
| Модель | Тип сальника | Документация | Маркиновка | Диаметр пропускаемой трубы Дн, мм | Длина корпуса L, мм | Покрытие | Материал |
|---|---|---|---|---|---|---|---|
| Сальник набивной С-2 по серии 5.905-26.08 | набивной | Серия 5.905-26.08 | С-2 | 57, 76, 89, 108, 159, 213, 273, 325 | 300, 400, 500, 600 | ГФ-021 | сталь 20 |
| Сальник нажимной С-1 по серии 5.905-26.08 | нажимной | Серия 5.905-26.08 | С-1 | 57, 76, 89, 108, 159, 213, 273, 325 | 300, 400, 500, 600 | ГФ-021 | сталь 20 |
| Сальник нажимной С-3 по серии 5.905-26.08 | нажимной | Серия 5.905-26.08 | С-3 | 57, 76, 89, 108, 159, 213, 273, 325 | 300, 400, 500, 600 | ГФ-021 | сталь 20 |
| Сальник набивной С-4 по серии 5.905-26.08 | набивной | Серия 5.905-26.08 | С-4 | 57, 76, 89, 108, 159, 213, 273, 325 | 300, 400, 500, 600 | ГФ-021 | сталь 20 |
| Сальник набивной С-5 по серии 5.905-26.08 | набивной | Серия 5.905-26.08 | С-5 | 57, 76, 89, 108, 159, 213, 273, 325 | 300, 400, 500, 600 | ГФ-021 | сталь 20 |
| Сальник нажимной С-6 по серии 5.905-26.08 | нажимной | Серия 5.905-26.08 | С-6 | 57, 76, 89, 108, 159, 213, 273, 325 | 300, 400, 500, 600 | ГФ-021 | сталь 20 |
