Затвор щитовой на трубу

Описание и область применения

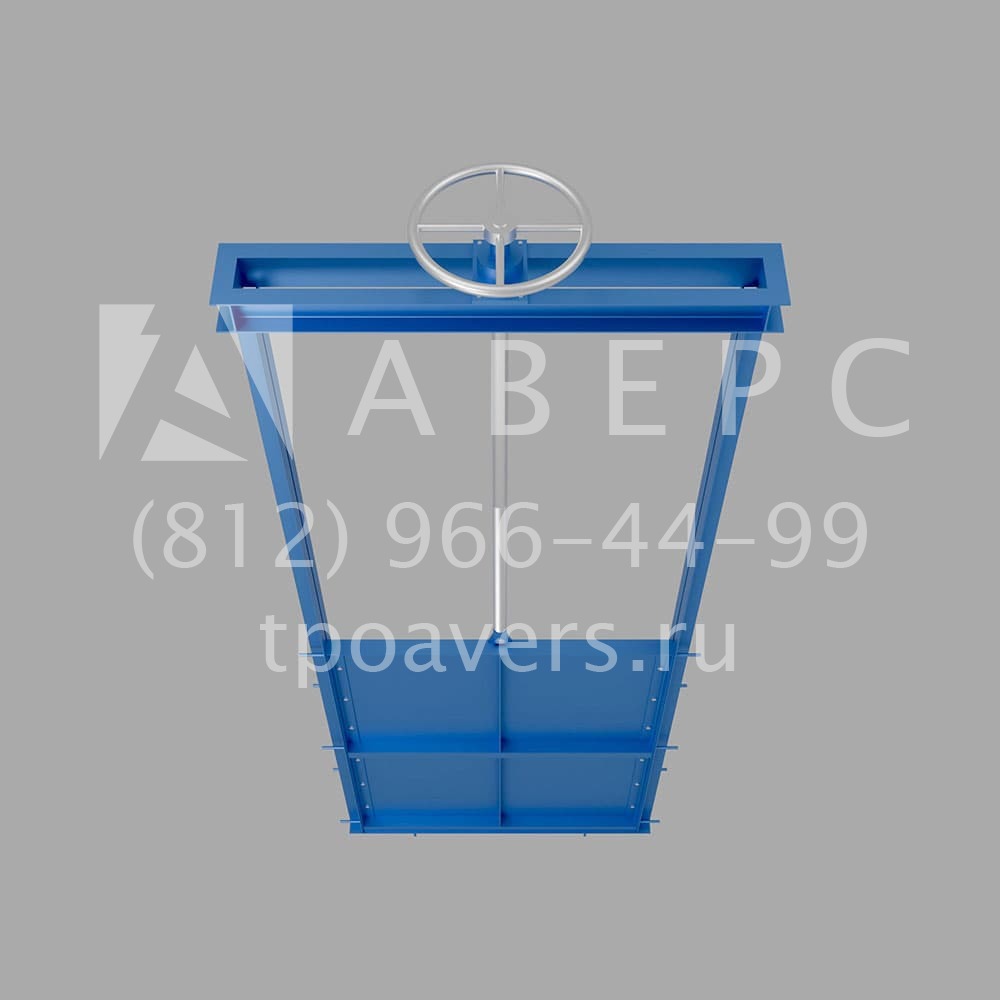

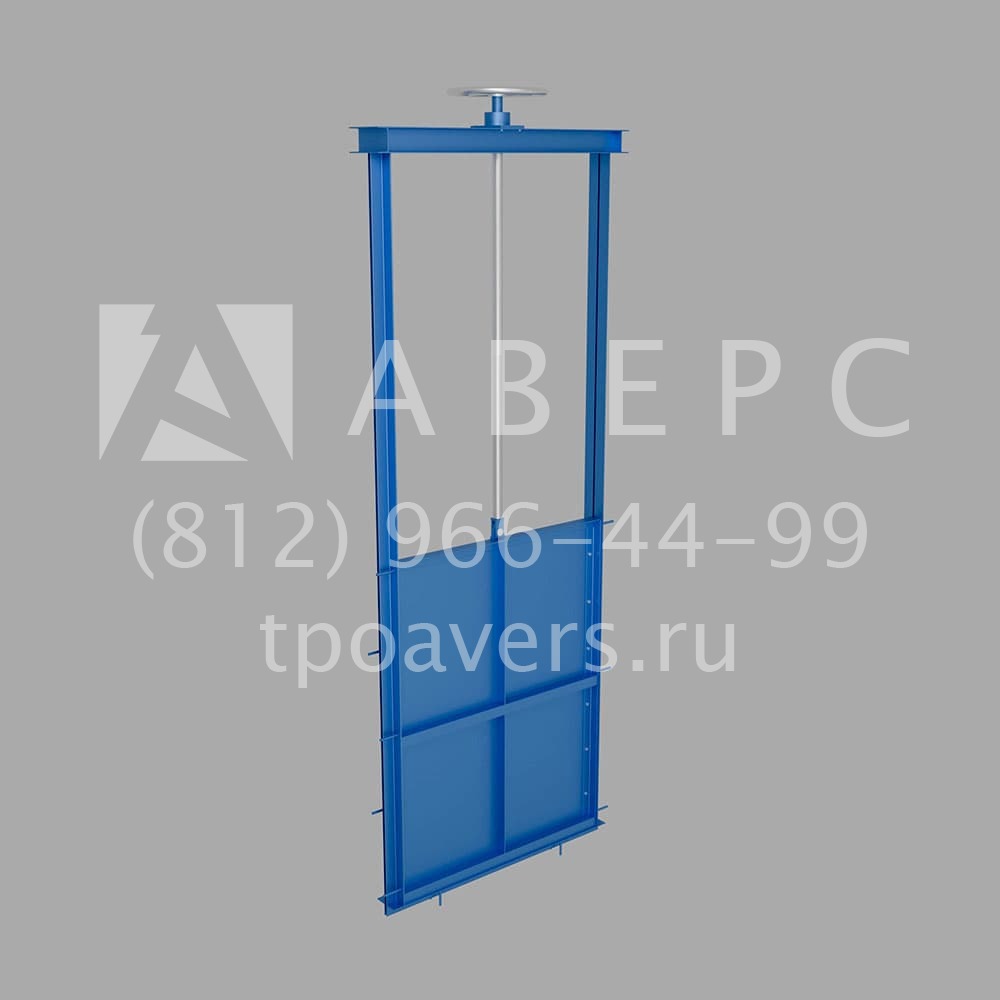

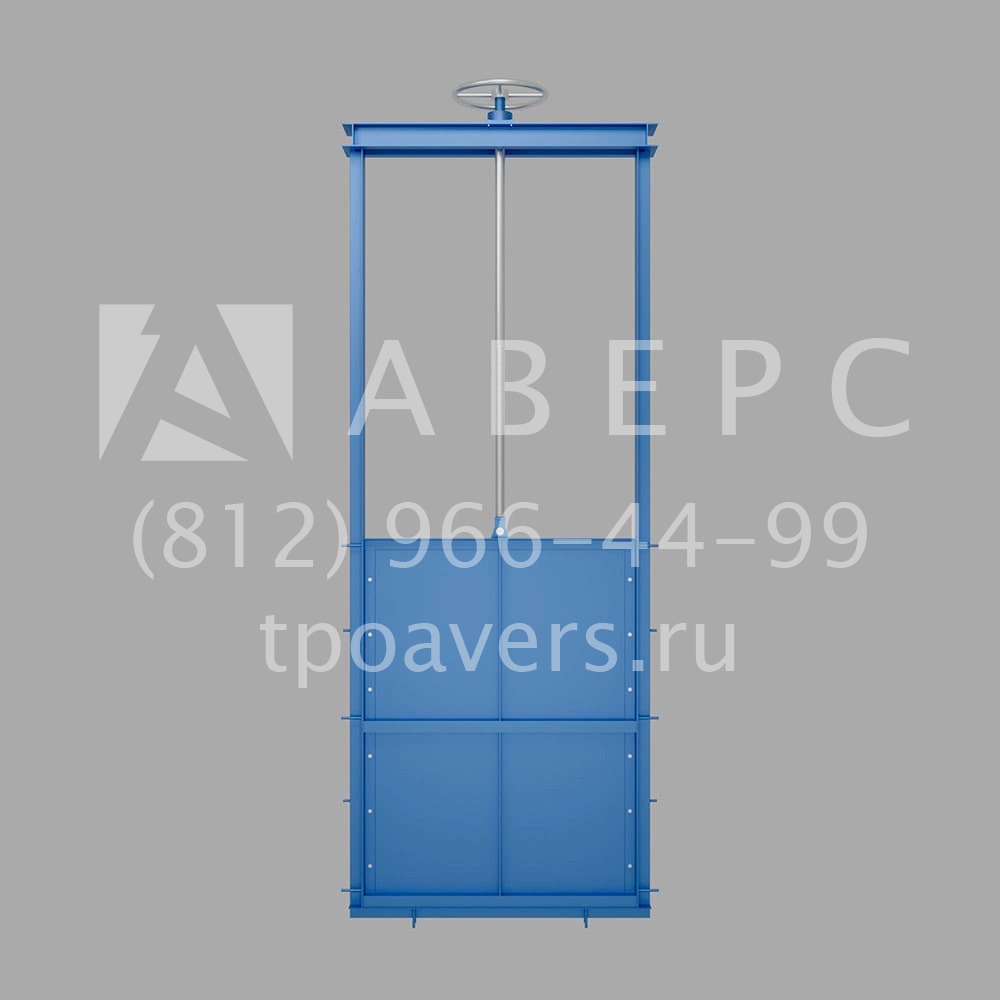

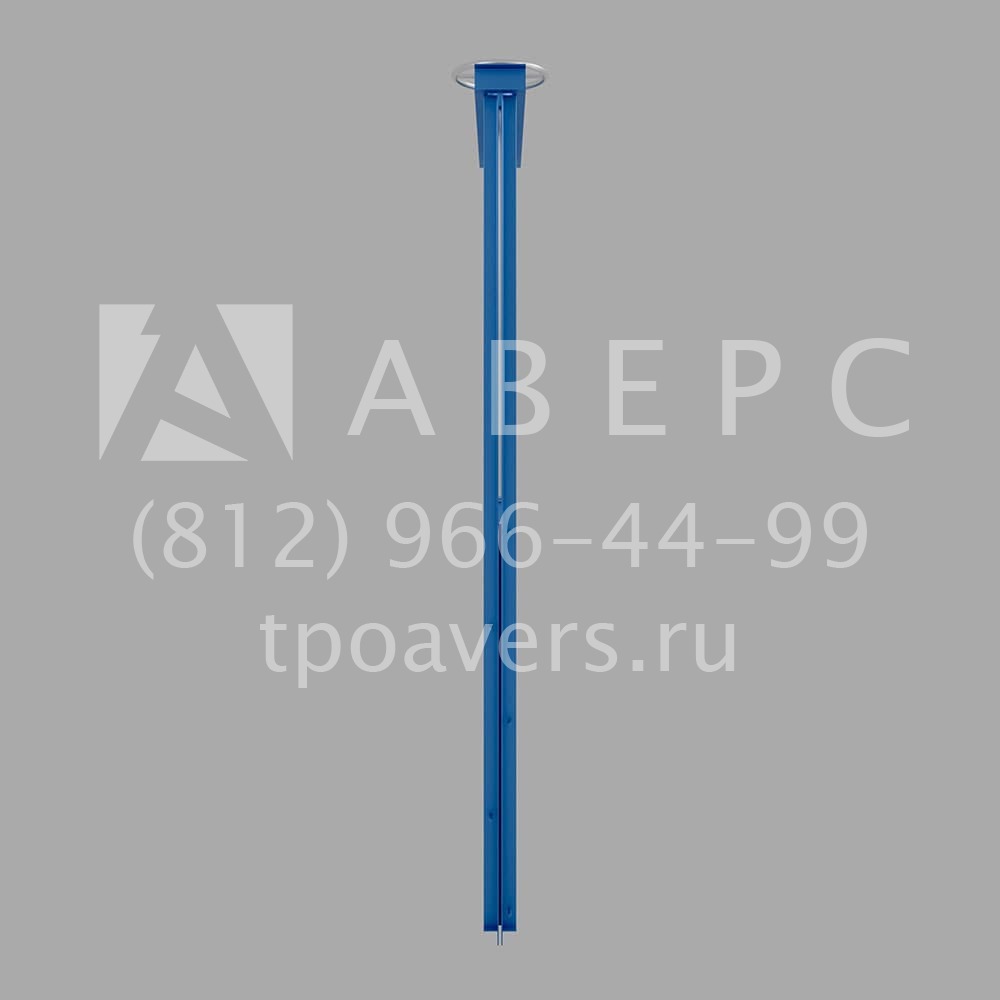

Конструкция щитового затвора на трубу, на примере электропривода, представляет собой прямоугольную раму с вертикальными стойками, соединенными горизонтальной перемычкой, в которой щит свободно перемещается вдоль вертикальных стоек. Верхняя перемычка имеет основание, на котором закреплен электропривод. Привод вращает винт, установленный на двух упорных подшипниках. При вращении привода щит перемещается с помощью пары винт-гайка. Гайка, шарнирно закрепленная на щите, перемещает щит в вертикальную плоскость при вращении винта. Для компенсации продольных и поперечных зазоров между щитом и рамой установлена направляющая заглушка из полиамида.

Рама и щит оснащены клиньями для обеспечения прижатия резинового уплотнения при закрытии ворот. Принцип работы Когда затвор открыт, жидкость свободно проходит через патрубок рамы. Когда поток необходимо закрыть, поворачивается винт, чтобы опустить щит. Винт передает усилие от привода на щит затвора, который при опускании закрывает поток жидкости. В свободном состоянии щит легко перемещается в пределах геометрии рамы, а в закрытом - с помощью клиньев, расположенных на щите и раме затвора, которые прижимаются к специальным резиновым уплотнениям, расположенным по всему периметру щита, обеспечивая высокую герметичность затвора.

Этот тип затвора предназначен для перекрытия потока жидкости в трубе. Она характеризуется круглым сечением затвора. Возможно изготовление фланцевого соединения или раструба для присоединения к бетонным трубам. В этом варианте задвижки можно дополнительно крепить к стенам или другим несущим элементам. Конструкция разборная и подходит для регулярного обслуживания и ремонта, что продлевает срок службы и обеспечивает надежную работу затвора. Ворота имеют четырехстороннее уплотнение. В зависимости от условий эксплуатации они могут быть оснащены выдвижным штоком или без него. Направление потока может быть односторонним или двухсторонним.
