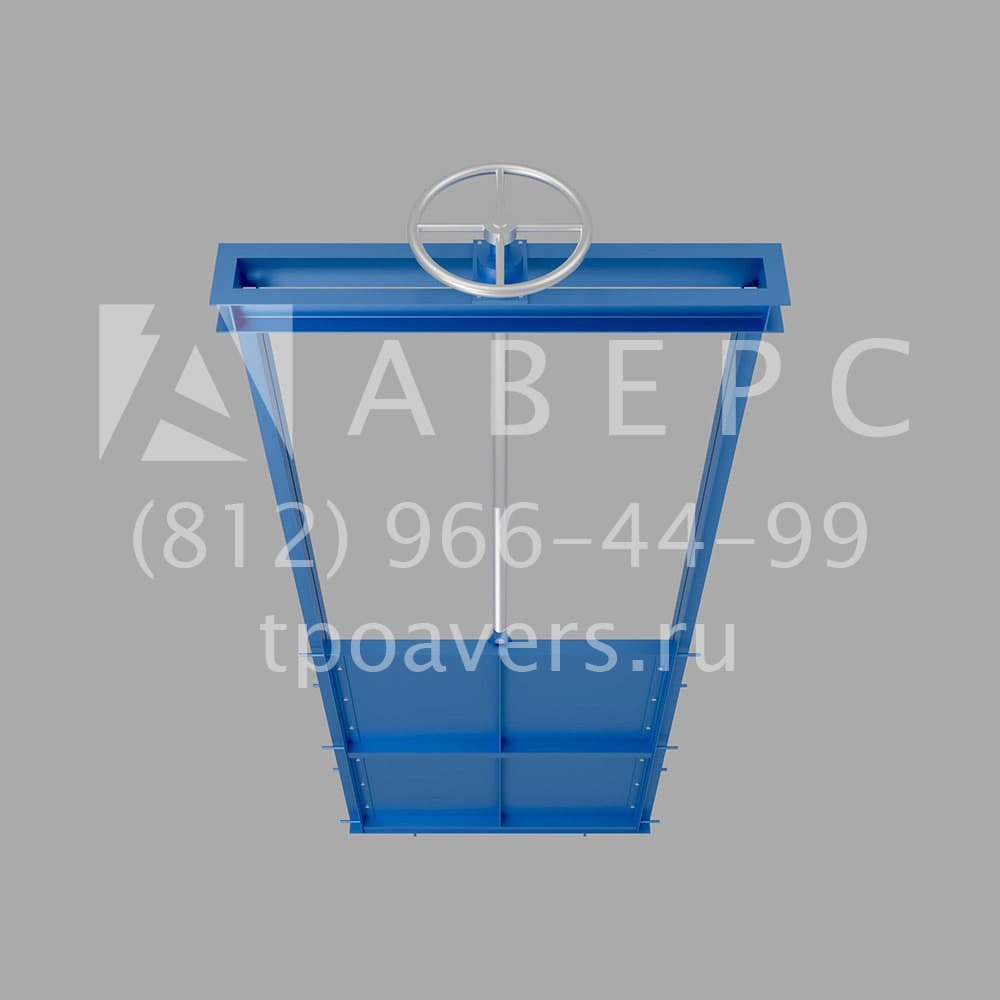

Щитовой затвор накладной

Описание и область применения

Щитовой затвор накладной — это одно из ключевых устройств, применяемых в различных отраслях промышленности и строительстве для регулирования потока жидкостей и газов. Данный тип затворов широко используется в трубопроводных системах, водоснабжении, газоснабжении, а также в нефтехимической, энергетической и многих других отраслях. Он представляет собой конструкцию с плоским диском, который перемещается по направляющим в закрытом или открытом положении, обеспечивая тем самым необходимую герметичность и регулировку потока.

Структура и принцип работы щитового накладного затвора

Щитовой накладной затвор состоит из нескольких основных элементов: корпуса, запорного диска, направляющих и уплотнительных элементов. Его конструкция проста, но в то же время высокоэффективна, что делает этот затвор популярным среди инженеров и специалистов, работающих с различными трубопроводами.

Запорный диск щитового затвора изготавливается из прочных материалов, которые могут выдерживать большие механические нагрузки, а также воздействие агрессивных жидкостей и газов. Диск размещается в корпусе и может перемещаться вдоль оси, либо поворачиваться на определенный угол в зависимости от конструкции затвора. Когда диск находится в открытом положении, поток жидкости или газа свободно проходит через трубу. В закрытом положении диск полностью перекрывает проход, обеспечивая герметичность.

Щитовой накладной затвор используется в тех случаях, когда требуется надежная и долговечная система герметизации при минимальных усилиях для его открытия и закрытия. Уплотнительные кольца, которые устанавливаются вокруг диска, предотвращают утечку среды из трубопровода и обеспечивают долговечность работы устройства.

Преимущества и недостатки щитового накладного затвора

Щитовой затвор накладной имеет ряд значительных преимуществ, которые делают его эффективным выбором для множества промышленных применений:

• Простота в эксплуатации и обслуживании. Из-за своей простой конструкции накладной затвор не требует частого обслуживания, что значительно снижает затраты на эксплуатацию.
• Надежность и долговечность. Материалы, из которых изготавливается затвор, обеспечивают ему долгий срок службы, а устойчивость к агрессивным средам делает его незаменимым в различных производственных процессах.
• Минимальные усилия для работы. Для открытия или закрытия затвора требуется минимум усилий, что делает его удобным для работы в условиях ограниченного пространства.
• Герметичность. Щитовой накладной затвор обеспечивает высокий уровень герметичности, что позволяет предотвращать утечку вредных или опасных веществ.

Однако есть и некоторые недостатки:

• Ограниченные условия применения. Щитовые затворы не всегда эффективны при работе с высокоагрессивными или высокотемпературными жидкостями, для которых требуются более сложные и специализированные системы.
• Зависят от правильности установки. Для эффективной работы затворы должны быть правильно установлены и настроены, что требует квалифицированных специалистов.
• Требования к регулярной проверке состояния уплотнений. Несмотря на высокую герметичность, уплотнительные элементы со временем могут изнашиваться, что требует регулярной проверки и замены.

Области применения щитовых накладных затворов

Щитовые накладные затворы находят широкое применение в различных отраслях, включая:

• Энергетика. В энергетических установках щитовые затворы используются для управления потоками воды, пара и других рабочих жидкостей в трубопроводных системах.
• Нефтехимическая промышленность. В этой области затворы необходимы для транспортировки нефти, газа и других химически активных веществ по трубопроводам, где требуется надежная герметизация.
• Водоснабжение и водоотведение. Щитовые затворы используются для контроля потока воды в системах водоснабжения и канализации, где важны надежность и долговечность устройства.
• Горная промышленность. В горной промышленности эти затворы применяются для защиты от загрязнений в трубопроводах, а также для контроля потоков различных жидкостей.
• Пищевая промышленность. В производственных процессах, связанных с пищевыми жидкостями, такие затворы обеспечивают защиту от загрязнений и соблюдение санитарных норм.

Рекомендации по установке и обслуживанию

Для обеспечения долгосрочной и бесперебойной работы щитового накладного затвора, важно соблюдать несколько ключевых рекомендаций:

• Правильная установка. Затвор должен быть установлен таким образом, чтобы его диски свободно перемещались и не сталкивались с другими частями системы. Установка устройства в соответствии с техническими требованиями позволяет обеспечить его эффективную работу.
• Регулярное обслуживание. Несмотря на свою долговечность, затворы требуют регулярного обслуживания, включая проверку уплотнителей, чистку механизма и проверку герметичности.
• Замену изношенных элементов. В случае выявления износа уплотнителей или других элементов необходимо своевременно заменить их, чтобы избежать утечек и потери давления.
• Контроль за рабочими параметрами. Важно следить за тем, чтобы рабочие параметры системы не превышали предельные значения для затвора, такие как давление и температура.

Заключение

Щитовой накладной затвор — это надежное и эффективное устройство для регулирования потоков в трубопроводных системах. Его простота, долговечность и высокая герметичность делают его незаменимым элементом в различных отраслях промышленности. Соблюдение рекомендаций по его эксплуатации и обслуживанию обеспечит долгосрочную и бесперебойную работу системы, минимизируя риски утечек и поломок.
