Щитовой затвор глубинный

Описание и область применения

Щитовой затвор глубинный - это наиболее распространенный тип затворов, сравнительно с другими исполнениями. Глубинные затворы устанавливаются на значительной глубине и могут управлять потоком подземных жидкостей, при этом блок управления находится на поверхности. Конструкция затворов выглядит следующим образом: корпус, подвижный щит, перекрывающий поток, и подъемное устройство с маховиками. Затворы могут быть оснащены электрическим или ручным подъемным механизмом. Количество жидкости в проточном канале можно регулировать путем подъема или опускания щита, что осуществляется с помощью муфты с ручным приводом. При изготовлении корпуса затвора используются специальная прочная износостойкая резина, благодаря чему он долгое время остается герметичным и не пропускает жидкость. Таким образом, глубинные щитовые затворы обеспечивают надежную и регулируемую управление потоком подземных жидкостей, что важно в различных отраслях, таких как нефтедобыча, газодобыча и водоснабжение.

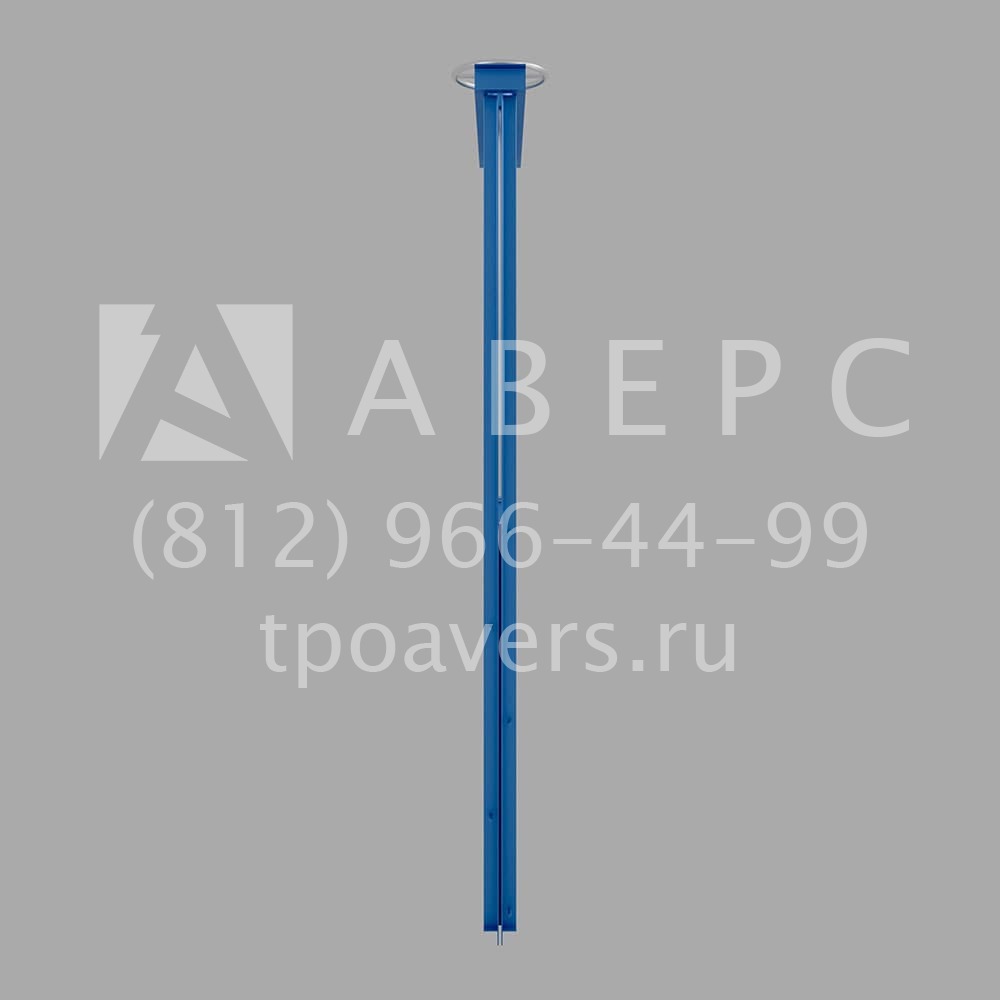

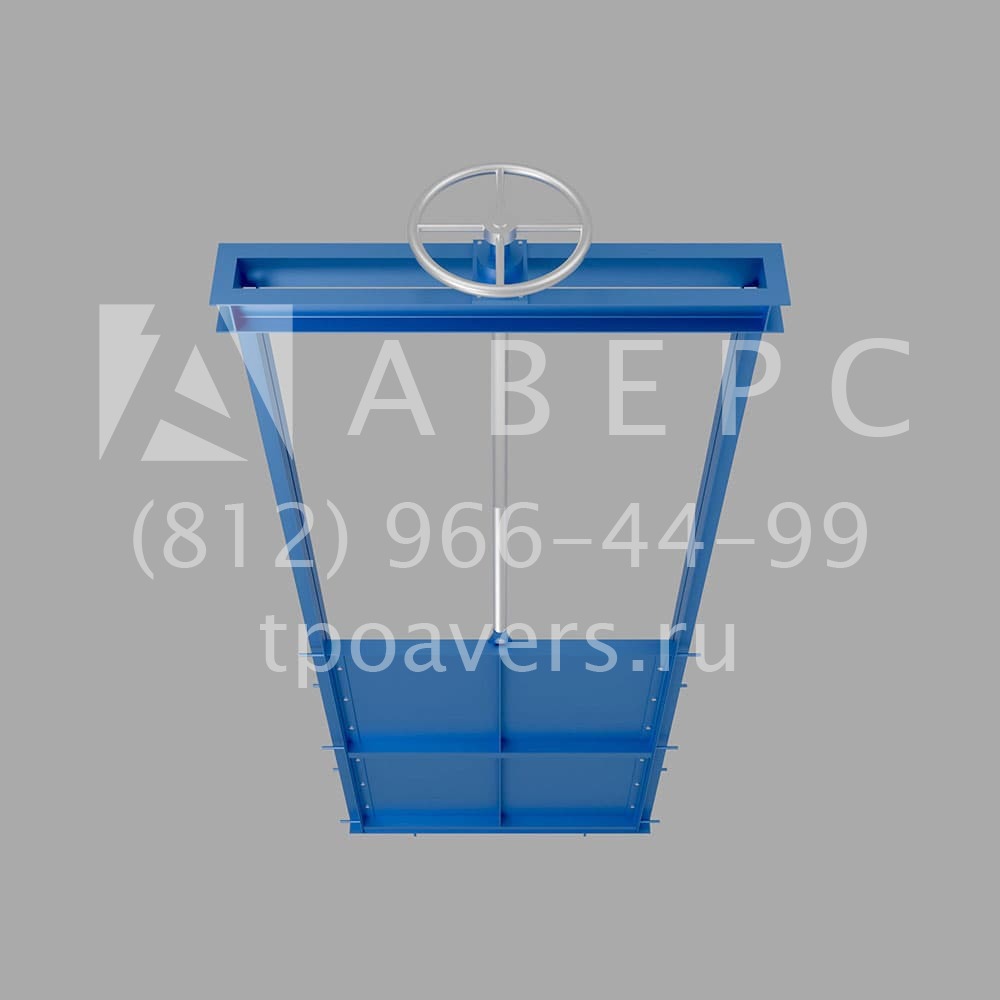

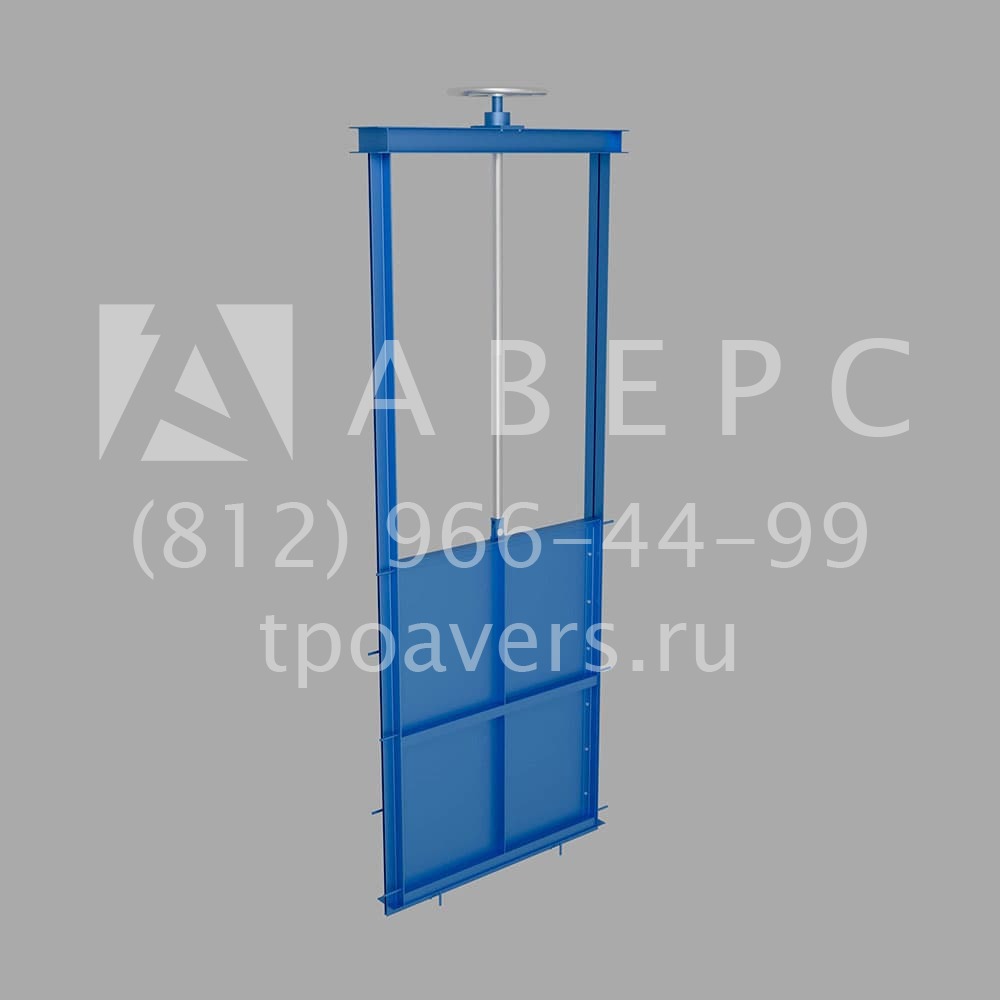

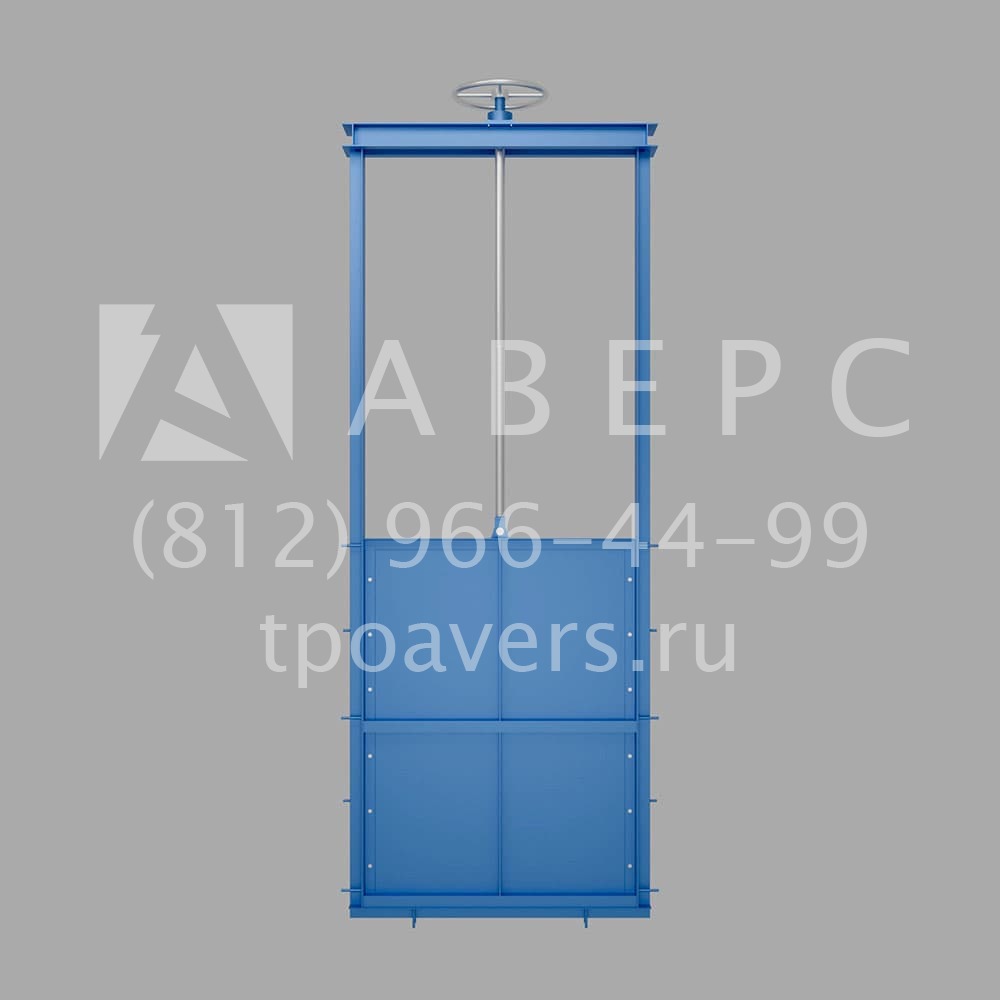

Затворы глубинные предназначены для полного закрытия прямоугольных или круглых отверстий. Щитовые затворы используются на промышленных предприятиях, в системах водоподготовки, ирригации и очистки сточных вод. Щитовые затворы состоят из рамы, щита, штока и привода. Рама затвора крепится к стене канала с помощью анкеров или заливается в полость бетоном. Щит перемещается в раме с помощью тяг. Щит имеет уплотнение, которое герметизирует ворота. Ворота могут приводиться в движение с помощью маховика, ручной коробки передач или электропривода. Рама и щит щитовых ворот изготавливаются из обработанных профилей нужной формы и свариваются в единое целое.

Возможно использование следующих марок стали: конструкционная сталь 09Г2С, нержавеющая сталь AISI 304, AISI 316L, алюминиевые сплавы, аустенитно-ферритная сталь 254SMO, дуплексная нержавеющая сталь. Шток изготавливается из стали 45, коррозионностойкая сталь 20x13. Для уплотнения применяется: EPDM - отличные уплотнительные свойства, подходит для чистой воды и сточных вод до 85°C, нитрил - масло- и нефтестойкое уплотнение до 90°C, силикон - термостойкое уплотнение с температурой 300°C, используемое в фармацевтической, пищевой и химической промышленности. Герметичные ворота комплектуются различными типами приводов: ручки-маховики - используются для небольших ворот и значительно снижают стоимость готового изделия, - электропривод.

По желанию заказчика экранированные ворота комплектуются системой удлинения штока и специальным крюком для открытия и закрытия. Ручные редукторы используются для средних и больших ворот. Электроприводы подходят для всех типов ворот, в зависимости от требований заказчика устанавливаются электроприводы российского и зарубежного производства. Защитные покрытия - панельные ворота из конструкционной стали могут быть покрыты следующими видами покрытий: эпоксидное покрытие до 85 мкм; Ferrotan - состав на основе полиуретанового лака, содержащий железную слюду и предотвращающий коррозию; Alumatan - полиуретановый лак с алюминиевой пудрой и суспензиями функциональных добавок.

Конструкция глубинного щитового затвора зависит от его расположения на конструкции. Способы пропуска воды включают порог и перелив. Щитовые затворы делятся на поверхностные и глубинные, в зависимости от расположения перекрываемого проема. Глубинные щитовые затворы перекрывают погружаемый проем по всей окружности. Верхний край находится ниже поверхности воды. Поверхностные щитовые ворота располагаются у порога сооружения, а их верхняя кромка находится над поверхностью воды. Перекрытие осуществляется с трех сторон. В зависимости от эксплуатационного назначения ворота делятся на основные, ремонтные и аварийно-ремонтные. Основные (рабочие) щитовые затворы работают постоянно в процессе эксплуатации сооружения и служат для поддержания необходимого уровня воды и регулирования ее расхода.

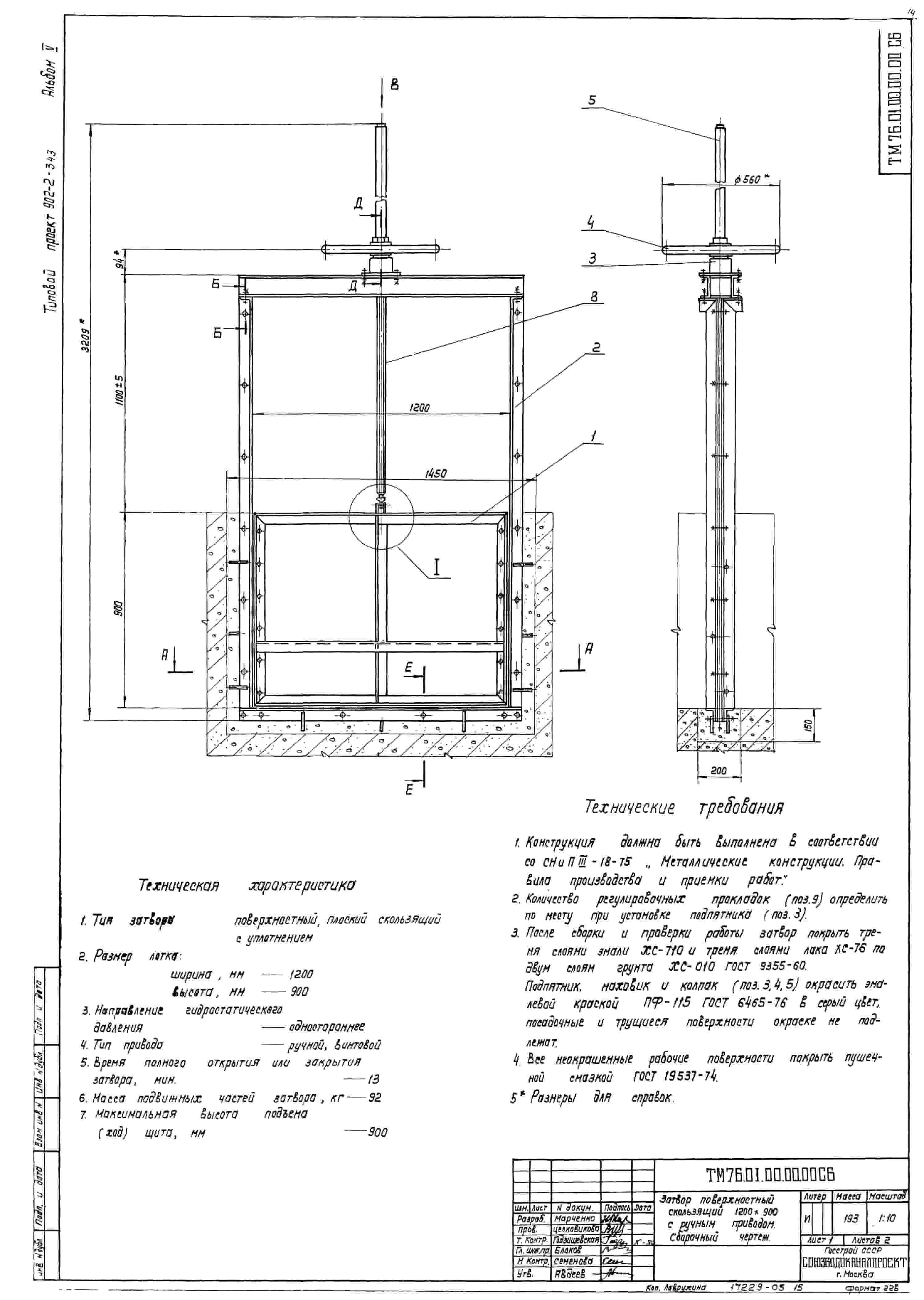

Эти затворы не только обеспечивают частичное или полное открытие проемов и каналов, но и позволяют работать при протекающей через них воде. Ремонтные щитовые затворы используются для временного закрытия проема в гидротехническом сооружении на время ремонта основного затвора или части гидротехнического сооружения (шахты, тоннеля, коллектора). Аварийно-ремонтные затворы - выполняют функцию аварийно-ремонтных затворов. Используются для временного закрытия проема в гидротехническом сооружении и ремонта главного затвора или части гидротехнического сооружения (шахты, тоннеля, коллектора). Затворы используются для закрытия проемов в каналах или стенках между камерами. Они могут быть одно-, двух- и многоуровневыми. Высота набора секций ограничивается габаритами транспорта для удобства его транспортировки и эксплуатации. В стандартном исполнении щитовые ворота состоят из щита, направляющей рамы (закладные детали), боковых направляющих и подъемного механизма (винты, гайки и опорно-несущий узел - редуктор). Щитовые затворы состоят из ригелей, стрингеров, опорных балок, диафрагм, облицовки, уплотнительных контуров (уплотнений), подшипников и ходовых частей. Боковые вертикальные уплотнения и верхнее горизонтальное уплотнение изготавливаются из специальной профильной резины типа IIa и II. Нижнее горизонтальное уплотнение ножевого типа изготавливается из полосовой резины ТМКЩ. Положение контура уплотнения зависит от направления потока.

Контур уплотнения крепится к щиту затвора для удобства обслуживания. Для предотвращения самопроизвольного перемещения и перекоса щитового затвора используются боковые направляющие. Они выполнены в виде торцевых колес или направляющих. Направляющие рамы включают в себя короткие и длинные рамы. Короткие направляющие рамы изготавливаются в соответствии с высотой двух щитов ворот. Конструкция универсальна и может быть адаптирована к любой секции гидротехнического сооружения. Это складная цельная конструкция. Длинные направляющие рамы - это рамы, адаптированные к максимальной высоте гидротехнических сооружений (каналов, шахт, туннелей, коллекторов). Конструкция универсальна и может быть адаптирована к любому участку гидротехнического сооружения. Также доступны складные версии.
