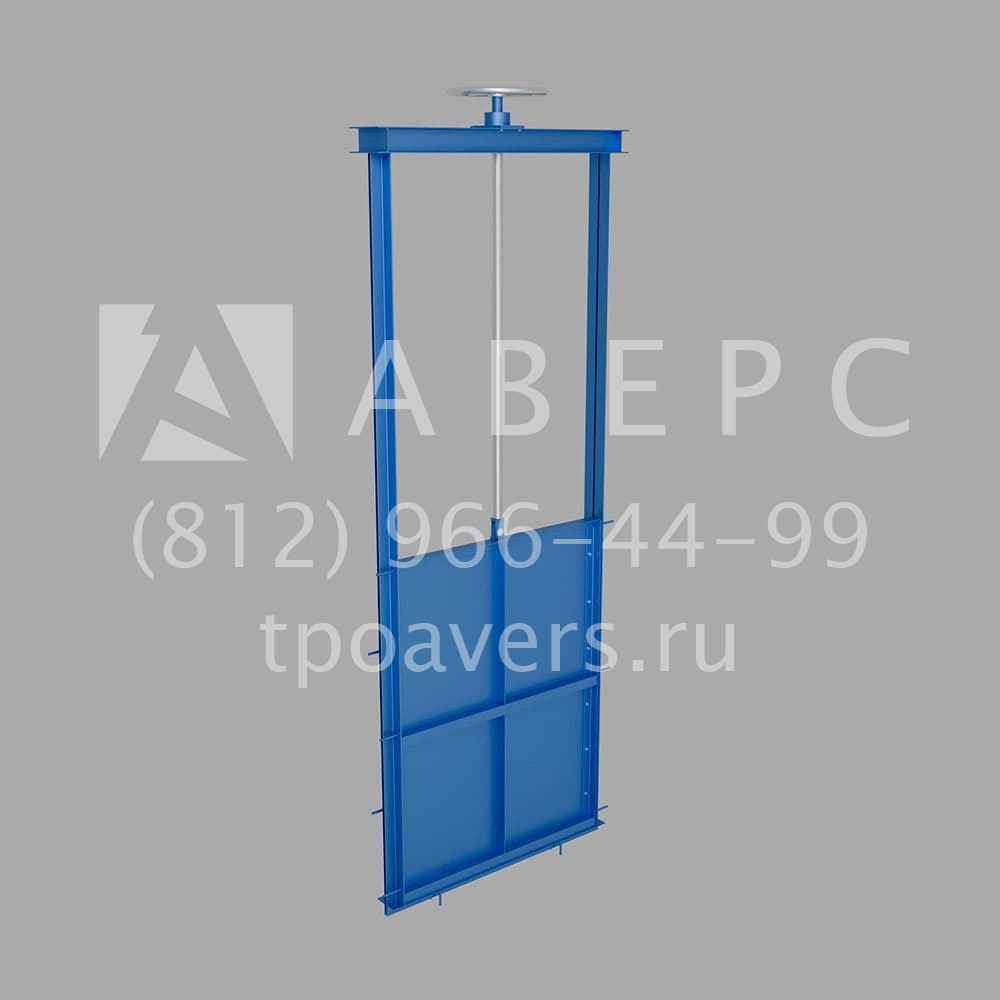

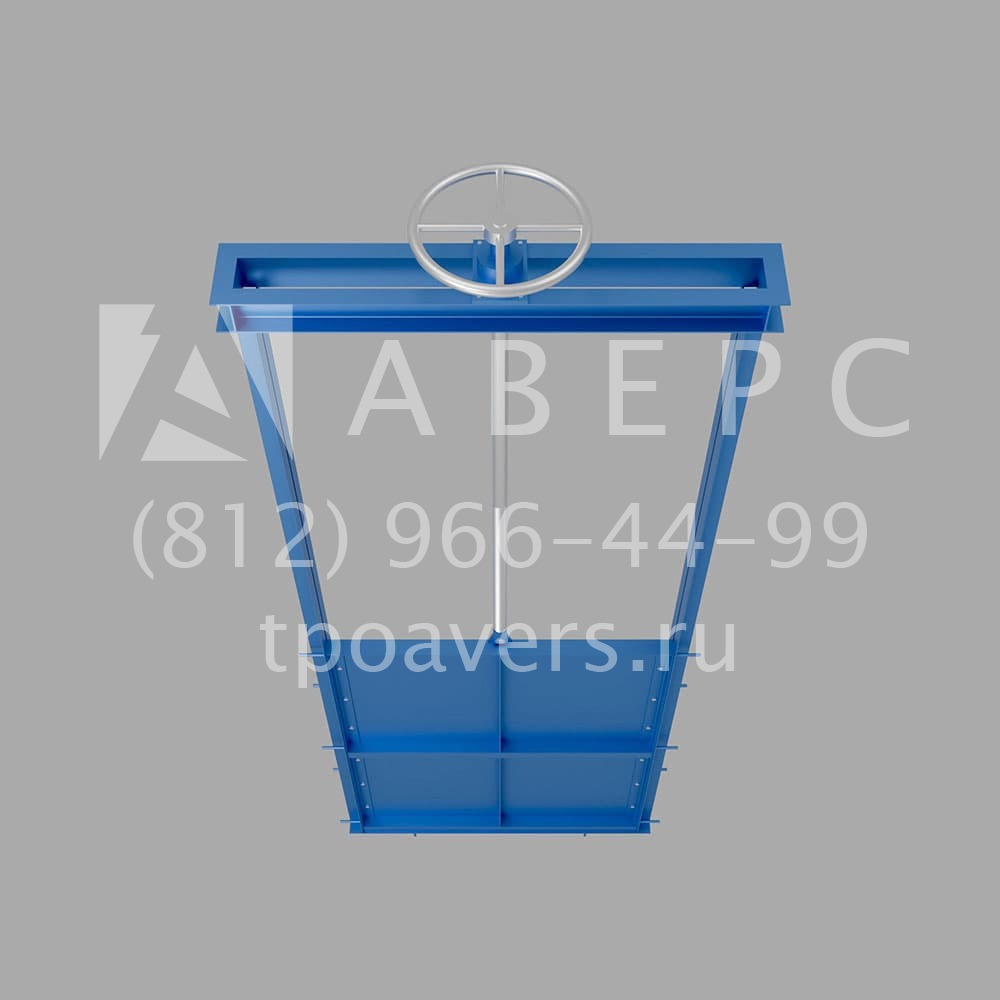

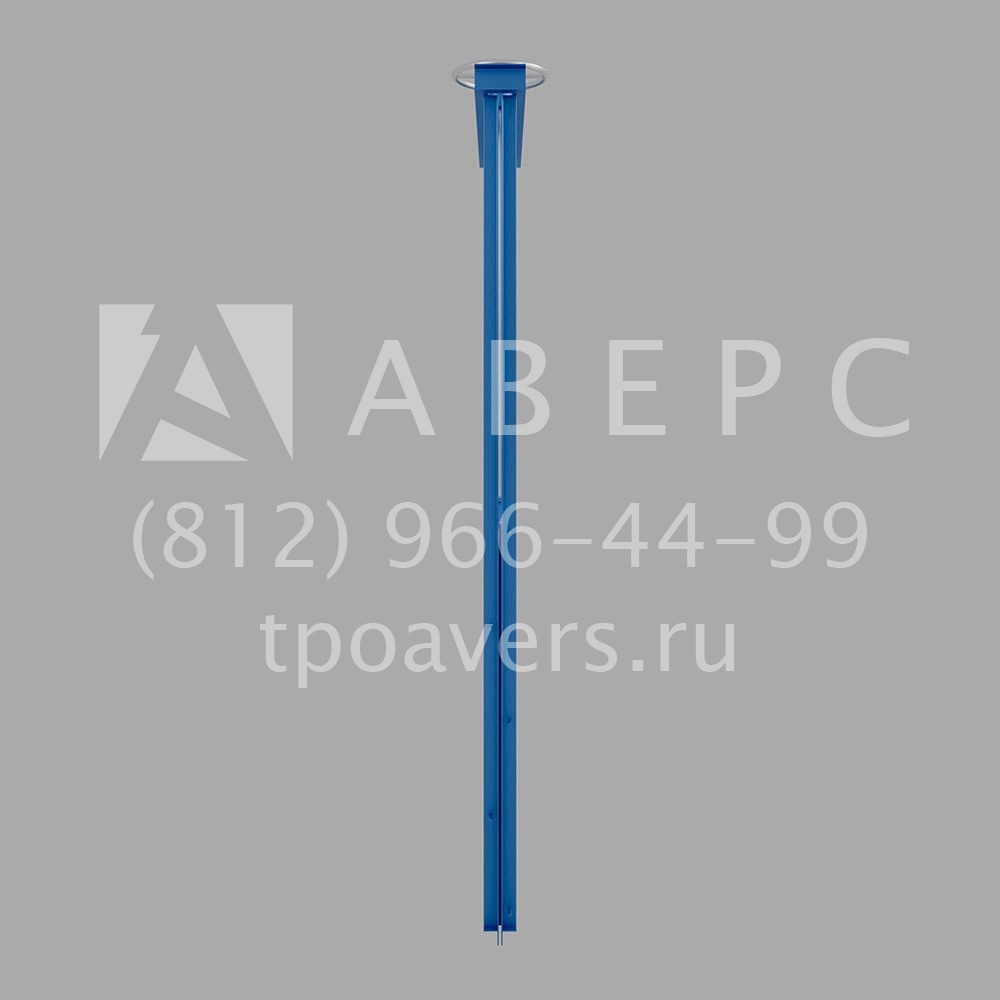

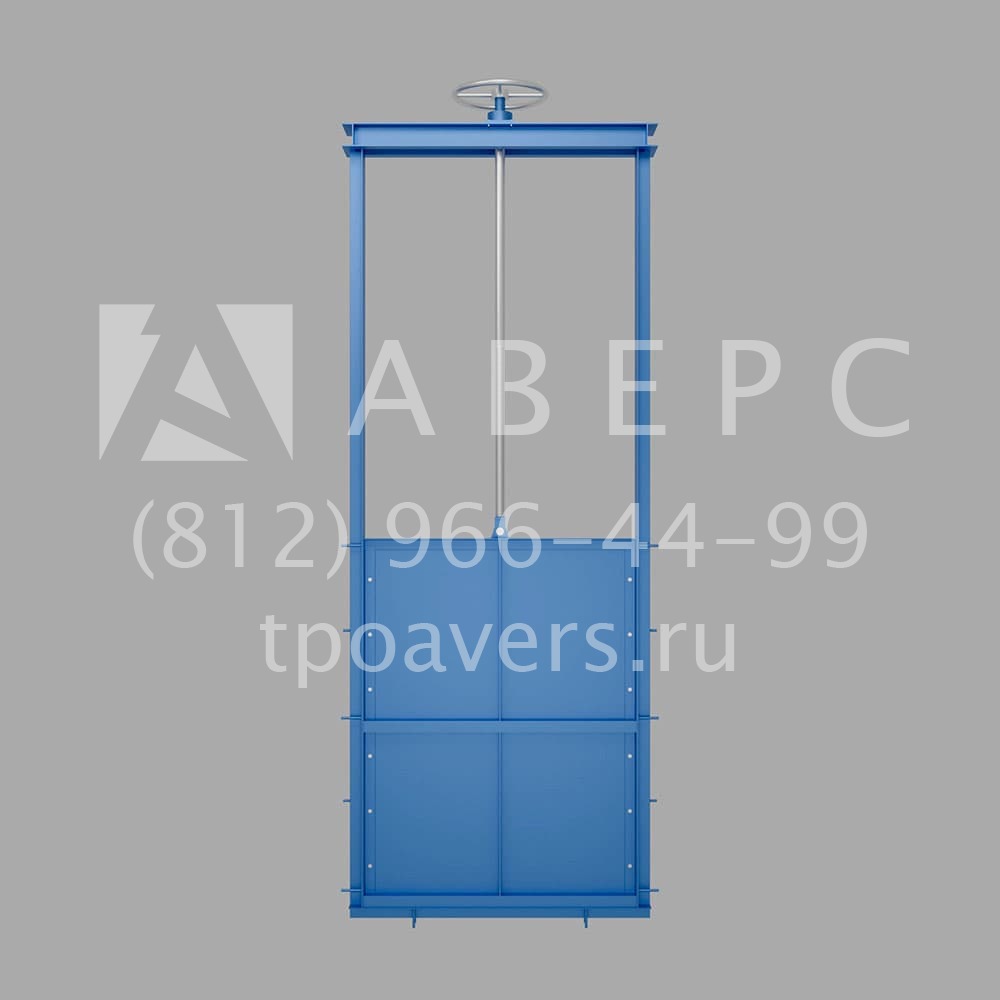

Щитовой затвор по чертежам

Описание и область применения

Затвор щитовой по чертежам – это важный элемент конструктивных решений в строительстве, водоснабжении, водоотведении и других областях. Он представляет собой механическое устройство, предназначенное для перекрытия или регулирования потока жидкости или газа в трубопроводах и других системах. Щитовые затворы применяются в ситуациях, где необходима надежная герметизация и долговечность, а также возможность регулировать или полностью блокировать поток.

Основные характеристики и виды щитовых затворов

Щитовой затвор по чертежам обычно проектируется с учетом специфики объекта, где он будет установлен. В зависимости от назначения и условий эксплуатации, затворы могут отличаться по конструкции, материалам, принципу действия и типу управления.

• Материалы изготовления: Щитовые затворы могут быть изготовлены из различных материалов, включая сталь, чугун, нержавеющую сталь и даже пластик. Выбор материала зависит от того, какие параметры имеют рабочая среда (температура, давление, агрессивность и коррозионная стойкость) и требования к прочности конструкции.
• Принцип работы: Щитовой затвор может работать по принципу подъема или поворота. В первом случае, затвор может подниматься вверх, чтобы пропустить жидкость или газ, во втором – поворачиваться для открытия или закрытия проема. Открытие и закрытие могут быть механическими, ручными или автоматизированными.
• Конструкция: Щитовой затвор обычно включает в себя корпус, вал, запорный элемент (щит), манжету или уплотнение для предотвращения утечек и механизм управления. В зависимости от конструкции, щит может быть сдвижным или поворотным, а уплотнительные элементы могут быть выполнены в виде резиновых колец, пластиковых вставок или металлических герметиков.

Роль чертежей в проектировании затворов

Чертежи являются основой для разработки и производства щитовых затворов. Проектирование таких устройств требует точности и детального подхода, чтобы гарантировать их правильную работу и долговечность. Чертежи позволяют определить все необходимые параметры затвора: размеры, толщину стенок, типы соединений и другие важные характеристики. Для каждого типа затвора разрабатывается свой чертеж, который включает:

• Габаритные размеры: На чертеже указываются все внешние размеры устройства, что необходимо для его интеграции в систему трубопроводов или других конструктивных элементов. Это важный этап, так как неправильный расчет размеров может привести к трудностям при установке.
• Конструктивные особенности: Чертежи включают информацию о материалах, из которых будет изготовлен затвор, а также о типах соединений, которые будут использоваться для монтажа (например, фланцевые, резьбовые, сварные).
• Уплотнительные элементы: Для надежности и долговечности затвора крайне важно правильно выбрать уплотнительные элементы, которые обеспечат герметичность устройства. Чертежи содержат точные размеры и расположение уплотнителей.
• Механизм управления: Важно указать, какой механизм будет использоваться для открывания и закрывания затвора – это может быть ручной привод, электропривод или гидравлический. Чертежи должны точно отражать размещение приводного механизма и его взаимодействие с основными элементами затвора.
• Технические параметры: Все чертежи содержат сведения о рабочих условиях затвора, таких как максимальное рабочее давление, температура, тип среды, в которой он будет эксплуатироваться. Это влияет на выбор материалов и конструкции.

Процесс проектирования затвора

Процесс проектирования затвора щитового начинается с анализа требований заказчика и условий эксплуатации. На основе этого разрабатывается предварительная концепция устройства. Дальше, с использованием специализированного программного обеспечения (например, AutoCAD или SolidWorks), создаются чертежи, на которых отображаются все необходимые элементы устройства.

1. Подготовительный этап: Сначала на основе технического задания определяются основные параметры будущего затвора, такие как размеры, рабочие нагрузки и тип среды. На этом этапе также выбираются материалы для изготовления.
2. Разработка чертежей: После того как предварительная концепция утверждена, инженеры начинают разрабатывать детализированные чертежи. Каждый элемент затвора имеет свой чертеж с указанием точных размеров, характеристик материалов и схемы сборки.
3. Проверка и тестирование: После разработки чертежей важно провести проверку конструкции на соответствие заданным параметрам. Это может включать как теоретические расчеты, так и физическое моделирование с использованием различных тестовых установок.
4. Производство и установка: На основе чертежей создается прототип, который проходит этапы тестирования, корректировки и серийного производства. После этого затворы отправляются на монтаж и установку в проектируемые объекты.

Преимущества использования щитовых затворов

Щитовые затворы, спроектированные по чертежам, имеют несколько явных преимуществ:

• Герметичность: Одним из главных преимуществ является способность обеспечивать высокую герметичность при закрытом положении. Это важно для систем, где требуется полное перекрытие потока.
• Долговечность: Изготовленные с учетом всех конструктивных особенностей и эксплуатации в специфических условиях, щитовые затворы могут служить долгие годы без необходимости частых ремонтов.
• Универсальность: Щитовые затворы могут использоваться в различных областях, от водоснабжения до нефтехимической отрасли, и могут работать с различными типами жидкостей и газов.
• Простота в обслуживании: Несмотря на их сложность в проектировании и изготовлении, щитовые затворы отличаются относительно простой эксплуатацией и обслуживанием.

Заключение

Затвор щитовой по чертежам является важной частью инженерных систем, обеспечивая надежную герметизацию и контроль потока в различных сферах. Чертежи для таких затворов являются основой для их правильного проектирования, и от точности расчетов и выбора материалов зависит долговечность и эффективность работы затвора. Разработка таких устройств требует тщательного подхода и использования современных технологий проектирования и моделирования.
