Сальник набивной Ду 125 L 200 ТМ 89-03
Сальник ТМ 89-03 Серия 5.900-2 применяется в местах ввода водопроводно-канализационных труб в стены сооружений. Трубопроводы могут быть как металлические, так чугунные и полиэтиленовые. Устанавливается как в сухих, так и во влажных грунтах.
Цена 3 010 ₽ с НДС
|
|
Основные технические характеристики:
100
out of 100
based on 24 user ratings
|
- Заказ
- Описание
- Чертеж
- Таблица подбора
- Наши отгрузки
Для заказа сальника набивного Ду 125 L 200 ТМ 89-03 необходимо отправить заявку на электронную почту info@tpoavers.ru указав в письме:
- Необходимое количество сальников;
- Место доставки и пожелания по логистике;
- Реквизиты компании-плательщика.
Для изготовления сальника применяется ст20 или ст35. Так же, используется защитное покрытие ГФ-021. По желанию заказчика, сталь и покрытие могут быть заменены.
Описание и область применения
Сальники набивные Ду 125 L 200 ТМ 89-03 по серии 5.900-2 в наличии на складе в Санкт-Петербурге. Всегда на складе востребованные позиции, отгрузка возможна в день обращения. Вы можете самостоятельно забрать продукцию с нашего склада. Или отгрузим в другой город услугами ТК. Мы работаем с самыми надежными транспортными компаниями на рынке грузовых перевозок; Деловые Линии, ПЭК, ЖелДорЭкспедиция.
Сальник набивной Ду 125 L 200 применяется для прокладки труб через стены зданий и сооружений. Данное оборудование разработано для защиты перекрытий от разрушений. Трубопровод в процессе эксплуатации постоянно смещается и возможны вибрации, именно потому, применение на таких узлах сальников набивных полностью исключает взаимодействие трубопровода и перекрытия напрямую. Сальник набивной ТМ 89-03 предназначен для пропуска трубы диаметром 133 мм.

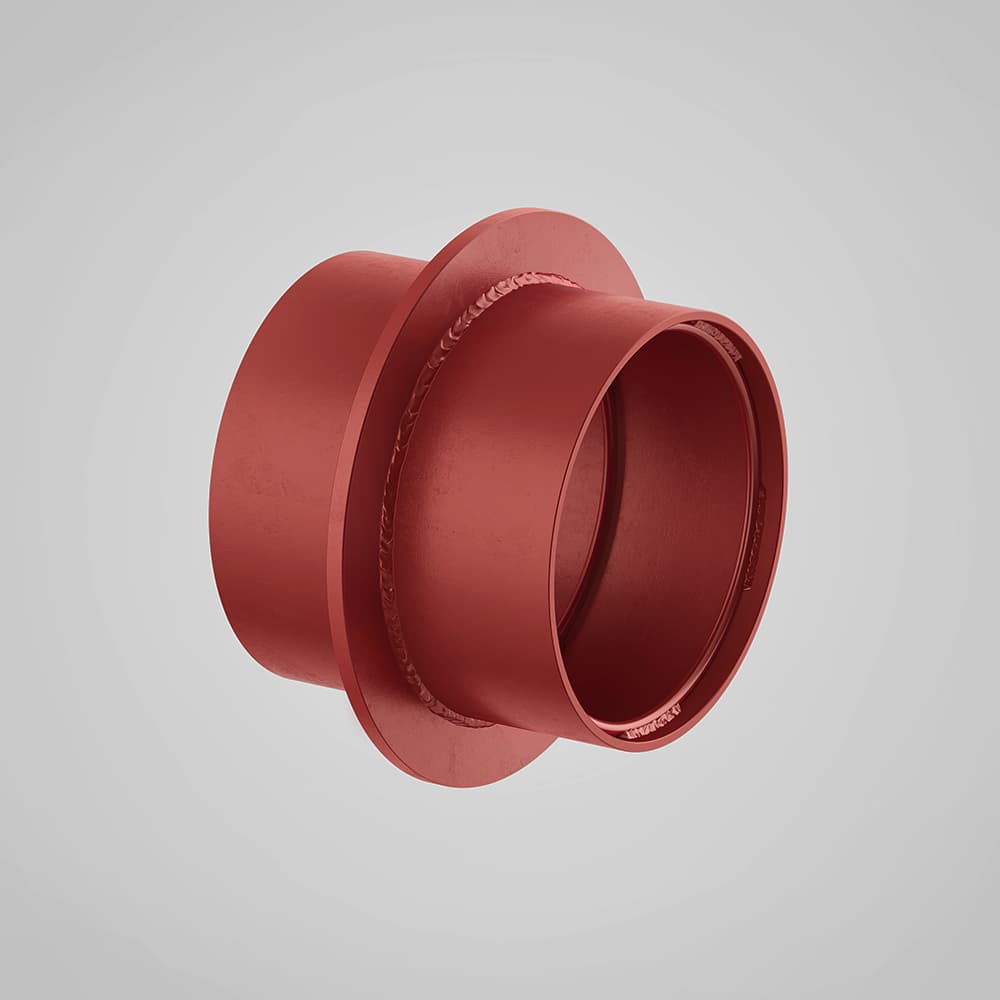

Сальник набивной – это металлическая гильза, внутри которой, в несколько рядов находятся упорные кольца. Задача упорных колец – обеспечение надежной фиксации сальниковой набивки внутри корпуса, между корпусом сальника и трубой, проходящей через него. Снаружи корпуса располагается стопорное кольцо, главная задача которого - надежное крепление всей конструкции после бетонирования внутри самого перекрытия.
Для защиты конструкции от коррозии сальник покрывается несколькими слоями защитного грунта. Длина набивного сальника равна 200 мм. В случае возникновения вопросов при подборе сальника, вы можете позвонить по телефонам на нашем сайте и получить консультацию у менеджера. Так же вы можете отправить заявку на почту отдела продаж. Наши специалисты ответят вам в течение 10 минут. На всю отгружаемую продукцию предоставляется разрешительная документации. Полный пакет отгрузочных документов.
Таблица подбора
| Модель | Маркировка | Условный диаметр | Диаметр пропускаемой трубы, мм | Длина корпуса L, мм | Покрытие | Ширина прохода D1, мм | Диаметр корпуса D2, мм | Наружный диаметр D3, мм | Материал | Масса, кг |
|---|---|---|---|---|---|---|---|---|---|---|
| Сальник набивной Ду 50 L 200 ТМ 89-00 | ТМ 89-00 | Ду 50 | 57 | 200 | ГФ-021 | 89 | 114 | 185 | ст20 | 5,6 |
| Сальник набивной Ду 80 L 200 ТМ 89-01 | ТМ 89-01 | Ду 80 | 89 | 200 | ГФ-021 | 115 | 140 | 215 | ст20 | 6,9 |
| Сальник набивной Ду 100 L 200 ТМ 89-02 | ТМ 89-02 | Ду 100 | 108 | 200 | ГФ-021 | 140 | 165 | 240 | ст20 | 8,2 |
| Сальник набивной Ду 125 L 200 ТМ 89-03 | ТМ 89-03 | Ду 125 | 133 | 200 | ГФ-021 | 191 | 219 | 290 | ст20 | 14,0 |
| Сальник набивной Ду 150 L 200 ТМ 89-04 | ТМ 89-04 | Ду 150 | 159 | 200 | ГФ-021 | 239 | 273 | 345 | ст20 | 20,3 |
| Сальник набивной Ду 200 L 200 ТМ 89-05 | ТМ 89-05 | Ду 200 | 219 | 200 | ГФ-021 | 239 | 273 | 345 | ст20 | 16,0 |
| Сальник набивной Ду 250 L 200 ТМ 89-06 | ТМ 89-06 | Ду 250 | 273 | 200 | ГФ-021 | 291 | 325 | 395 | ст20 | 18,8 |
| Сальник набивной Ду 300 L 200 ТМ 89-07 | ТМ 89-07 | Ду 300 | 325 | 200 | ГФ-021 | 382 | 426 | 500 | ст20 | 34,4 |
| Сальник набивной Ду 350 L 200 ТМ 89-08 | ТМ 89-08 | Ду 350 | 377 | 200 | ГФ-021 | 430 | 478 | 550 | ст20 | 42,7 |
| Сальник набивной Ду 400 L 200 ТМ 89-09 | ТМ 89-09 | Ду 400 | 426 | 200 | ГФ-021 | 484 | 530 | 600 | ст20 | 45,8 |
| Сальник набивной Ду 500 L 200 ТМ 89-10 | ТМ 89-10 | Ду 500 | 530 | 200 | ГФ-021 | 584 | 630 | 735 | ст20 | 57,0 |
| Сальник набивной Ду 600 L 200 ТМ 89-11 | ТМ 89-11 | Ду 600 | 630 | 200 | ГФ-021 | 672 | 720 | 810 | ст20 | 64,9 |
| Сальник набивной Ду 700 L 200 ТМ 89-12 | ТМ 89-12 | Ду 700 | 720 | 200 | ГФ-021 | 772 | 820 | 920 | ст20 | 78,5 |
| Сальник набивной Ду 800 L 200 ТМ 89-13 | ТМ 89-13 | Ду 800 | 820 | 200 | ГФ-021 | 872 | 920 | 1030 | ст20 | 89,3 |
| Сальник набивной Ду 900 L 200 ТМ 89-14 | ТМ 89-14 | Ду 900 | 920 | 200 | ГФ-021 | 972 | 1020 | 1130 | ст20 | 98,6 |
| Сальник набивной Ду 1000 L 200 ТМ 89-15 | ТМ 89-15 | Ду 1000 | 1020 | 200 | ГФ-021 | 1070 | 1120 | 1230 | ст20 | 113,7 |
| Сальник набивной Ду 1200 L 200 ТМ 89-16 | ТМ 89-16 | Ду 1200 | 1220 | 200 | ГФ-021 | 1270 | 1320 | 1430 | ст20 | 135,0 |
| Сальник набивной Ду 1400 L 200 ТМ 89-17 | ТМ 89-17 | Ду 1400 | 1420 | 200 | ГФ-021 | 1470 | 1520 | 1630 | ст20 | 155,5 |
