Сальник набивной Ду 80 L 200 ТМ 89-01

Сальник набивной ТМ 89-01 Ду 80 L 200 по Серии 5.900-2 применяется в местах ввода водопроводно-канализационных труб через стены зданий и сооружений. Трубопроводы для ввода могут быть как металлические, так чугунные и полиэтиленовые. Устанавливается как в сухих, так и во влажных грунтах.

Цена 1 555 ₽ с НДС

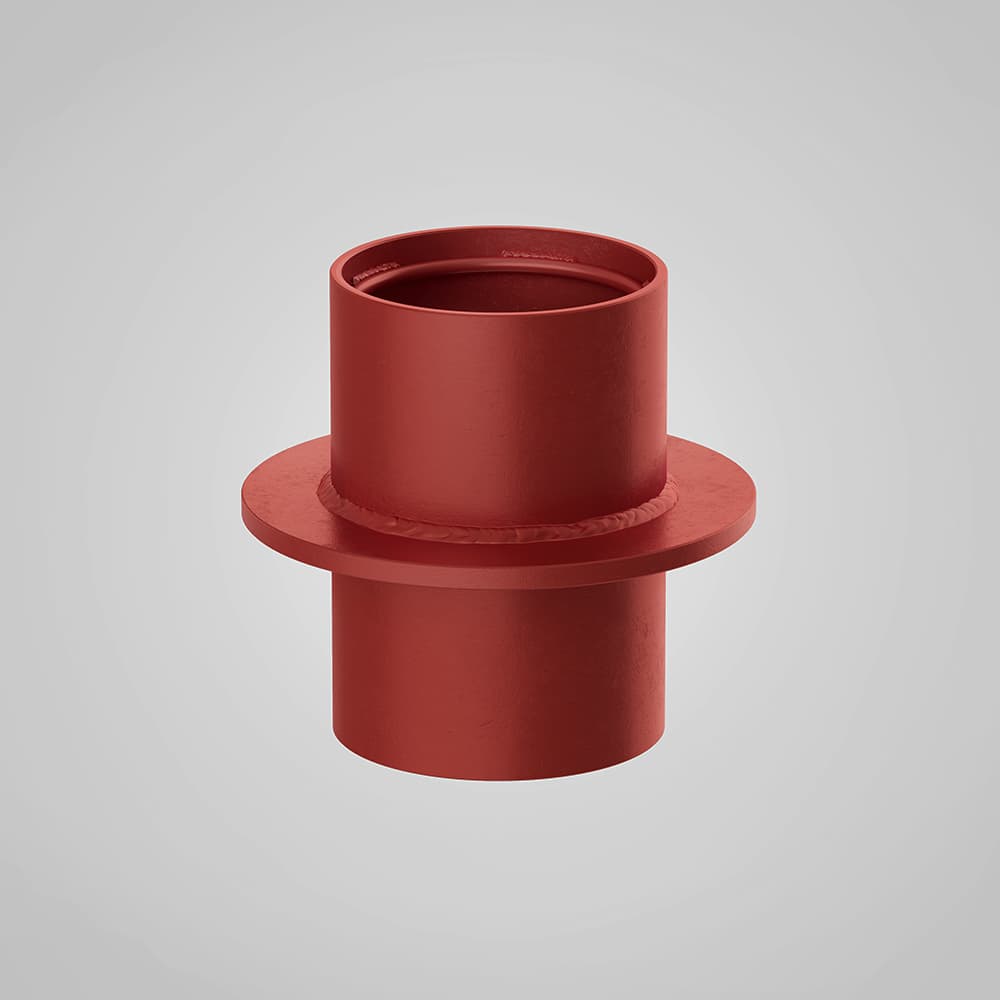

Сальник набивной Ду 80 L 200 ТМ 89-01 - вид 1

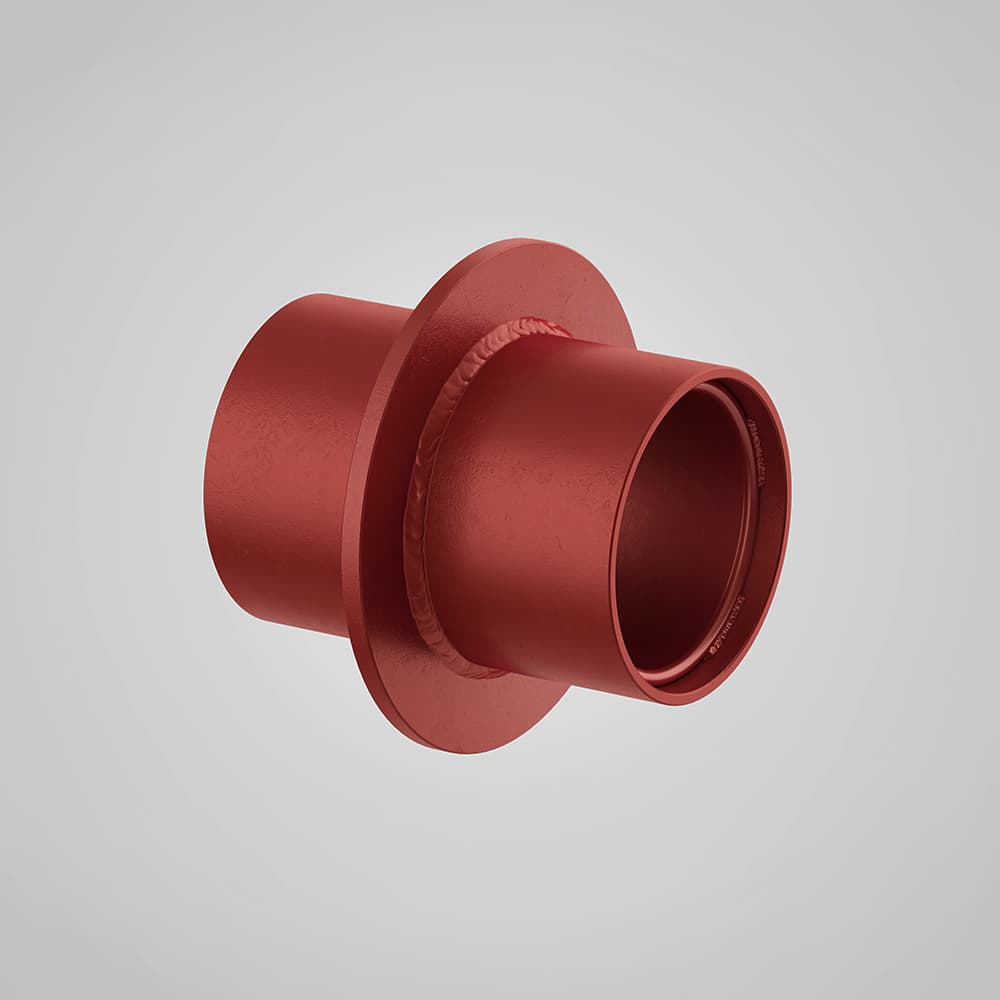

Сальник набивной Ду 80 L 200 ТМ 89-01 - вид 2

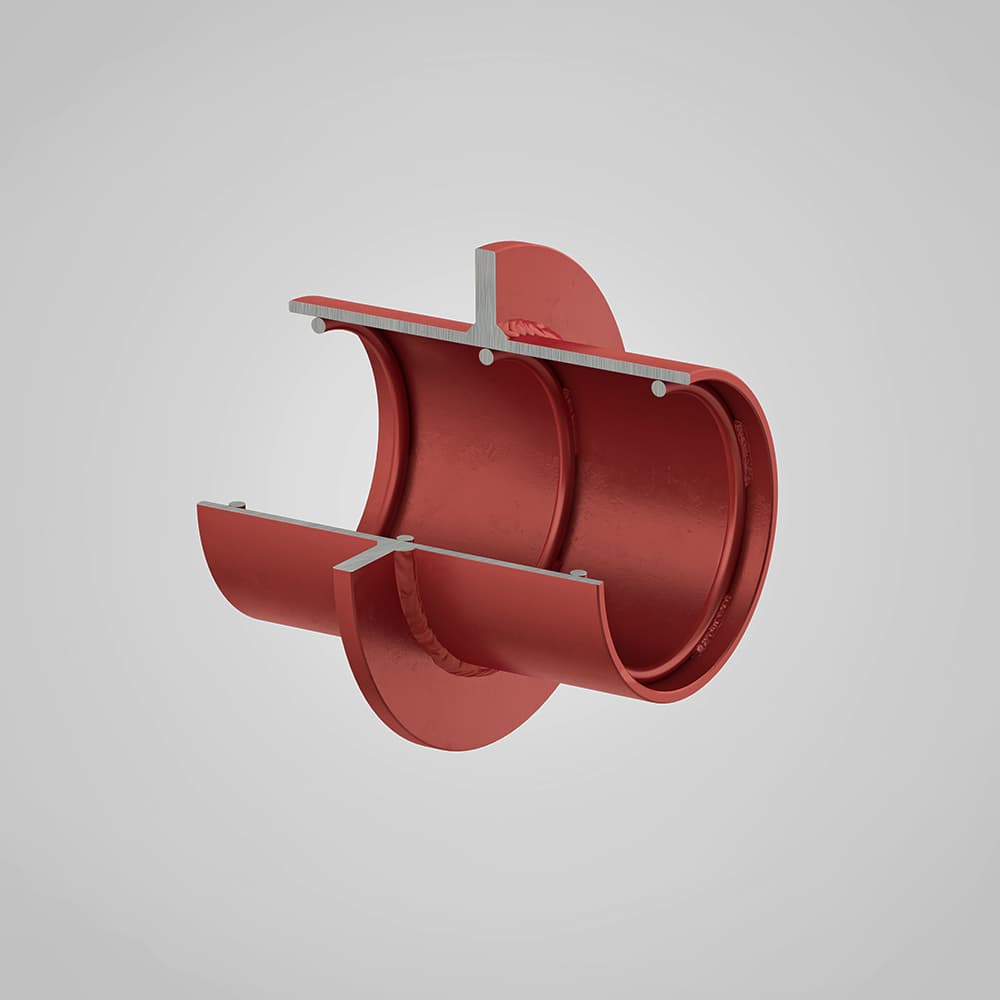

Сальник набивной Ду 80 L 200 ТМ 89-01 - вид 3

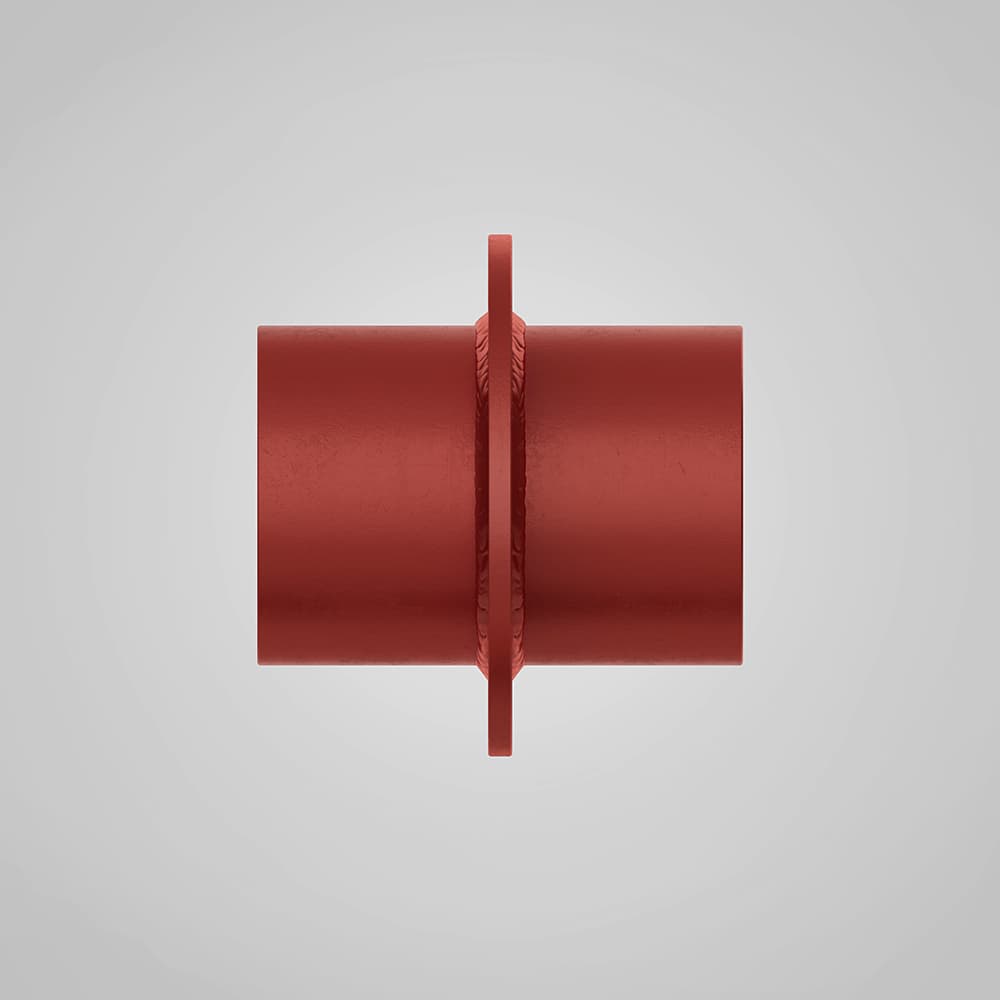

Сальник набивной Ду 80 L 200 ТМ 89-01 - вид 4

Основные технические характеристики:

Маркировка : ТМ 89-01
Условный диаметр : Ду 80
Диаметр пропускаемой трубы, мм : 89
Длина корпуса L, мм : 200
Покрытие : ГФ-021
Материал : ст20
Масса, кг : 6,9

Заказать Есть в наличии

Сальники набивные Серия 5.900-2 cкачать PDF

100 out of 100 based on 24 user ratings

Заказ
Описание
Чертеж
Таблица подбора
Наши отгрузки

Для заказа сальника набивного Ду 80 L 200 ТМ 89-01 необходимо отправить заявку на электронную почту info@tpoavers.ru указав в письме:

Необходимое количество сальников;
Место доставки и пожелания по логистике;
Реквизиты компании-плательщика.

Для изготовления сальника применяется ст20 или ст35. Так же, используется защитное покрытие ГФ-021. По желанию заказчика, сталь и покрытие могут быть заменены.

Описание и область применения

Сальники набивные Ду 80 L 200 ТМ 89-01 по серии 5.900-2 в наличии на складе в Санкт-Петербурге. Возможна отгрузка товара по платежному поручению. При оформлении экспресс-доставки в Москву, клиент получает товар на следующий день (оформление «экспресс-доставки» обговаривается заранее с менеджером). Работаем с транспортными компаниями; ПЭК, Деловые Линии. Доставка во все города РФ.

Сальник набивной Ду 80 L 200 ТМ 89-01 по серии 5.900-2 предназначен для установки в монолите стены и дальнейшего прохода через него металлической, пластиковой или чугунной трубы. Широко применяется в зданиях жилого назначения и промышленного сектора. Сальник набивной ТМ 89-01 применим для стен толщиной 200 мм. Использования данного сальника на стенах с другими толщинами, недопустимо. Сальник набивной Ду 80 рассчитан для пропуска труб с наружным диаметром Дн 89 мм.

Конструкция сальника Ду 80 представляет собой металлическую гильзу диаметром 140 мм с металлическими кольцами внутри и ребром жесткости снаружи корпуса. Изготавливается данная конструкция из стали 20. Для защиты корпуса сальника от коррозии, корпус сальника покрывается несколькими слоями ГФ-021. После монтажа сальника на линии теплосети и пропуска через него трубы, пространство по бокам заполняется сальниковой набивкой. Сальниковая набивка не поставляется вместе с сальником. Обыкновенно, сальниковую набивку изготавливают на строительном участке (для этого смешивают цемент, битум и паклю).

Каждая партия набивных сальников по серии 5.900-2 отгружается вместе с комплектом разрешительной документации. На отгружаемую продукцию предоставляются паспорта качества и сертификаты на используемый материал. Вся продукция проходит контроль на всех участках производства. Отгрузка со склада Санкт-Петербурга ежедневно.

Если у вас остались вопросы или вам нужна помощь в оформлении заказа, вы можете позвонить по телефонам, указанным в контактах или отправить вопрос на почту отдела продаж. Наши специалисты ответят вам в течение 10 минут. Наша компания поставляет сальники на все крупные площадки страны. Приглашаем к сотрудничеству!

Чертеж Сальник набивной Ду 80 L 200 ТМ 89-01

Таблица подбора

Модель	Маркировка	Условный диаметр	Диаметр пропускаемой трубы, мм	Длина корпуса L, мм	Покрытие	Ширина прохода D1, мм	Диаметр корпуса D2, мм	Наружный диаметр D3, мм	Материал	Масса, кг
Сальник набивной Ду 50 L 200 ТМ 89-00	ТМ 89-00	Ду 50	57	200	ГФ-021	89	114	185	ст20	5,6
Сальник набивной Ду 80 L 200 ТМ 89-01	ТМ 89-01	Ду 80	89	200	ГФ-021	115	140	215	ст20	6,9
Сальник набивной Ду 100 L 200 ТМ 89-02	ТМ 89-02	Ду 100	108	200	ГФ-021	140	165	240	ст20	8,2
Сальник набивной Ду 125 L 200 ТМ 89-03	ТМ 89-03	Ду 125	133	200	ГФ-021	191	219	290	ст20	14,0
Сальник набивной Ду 150 L 200 ТМ 89-04	ТМ 89-04	Ду 150	159	200	ГФ-021	239	273	345	ст20	20,3
Сальник набивной Ду 200 L 200 ТМ 89-05	ТМ 89-05	Ду 200	219	200	ГФ-021	239	273	345	ст20	16,0
Сальник набивной Ду 250 L 200 ТМ 89-06	ТМ 89-06	Ду 250	273	200	ГФ-021	291	325	395	ст20	18,8
Сальник набивной Ду 300 L 200 ТМ 89-07	ТМ 89-07	Ду 300	325	200	ГФ-021	382	426	500	ст20	34,4
Сальник набивной Ду 350 L 200 ТМ 89-08	ТМ 89-08	Ду 350	377	200	ГФ-021	430	478	550	ст20	42,7
Сальник набивной Ду 400 L 200 ТМ 89-09	ТМ 89-09	Ду 400	426	200	ГФ-021	484	530	600	ст20	45,8
Сальник набивной Ду 500 L 200 ТМ 89-10	ТМ 89-10	Ду 500	530	200	ГФ-021	584	630	735	ст20	57,0
Сальник набивной Ду 600 L 200 ТМ 89-11	ТМ 89-11	Ду 600	630	200	ГФ-021	672	720	810	ст20	64,9
Сальник набивной Ду 700 L 200 ТМ 89-12	ТМ 89-12	Ду 700	720	200	ГФ-021	772	820	920	ст20	78,5
Сальник набивной Ду 800 L 200 ТМ 89-13	ТМ 89-13	Ду 800	820	200	ГФ-021	872	920	1030	ст20	89,3
Сальник набивной Ду 900 L 200 ТМ 89-14	ТМ 89-14	Ду 900	920	200	ГФ-021	972	1020	1130	ст20	98,6
Сальник набивной Ду 1000 L 200 ТМ 89-15	ТМ 89-15	Ду 1000	1020	200	ГФ-021	1070	1120	1230	ст20	113,7
Сальник набивной Ду 1200 L 200 ТМ 89-16	ТМ 89-16	Ду 1200	1220	200	ГФ-021	1270	1320	1430	ст20	135,0
Сальник набивной Ду 1400 L 200 ТМ 89-17	ТМ 89-17	Ду 1400	1420	200	ГФ-021	1470	1520	1630	ст20	155,5
