Сальник набивной Ду 300 L 800 ТМ 92-07
Сальник ТМ 92-07 Серия 5.900-2 применяется в местах ввода водопроводно-канализационных труб в стены сооружений. Трубопроводы могут быть как металлические, так чугунные и полиэтиленовые. Устанавливается как в сухих, так и во влажных грунтах.
Цена 14 410 ₽ с НДС
|
|
Основные технические характеристики:
100
out of 100
based on 24 user ratings
|
- Заказ
- Описание
- Чертеж
- Таблица подбора
- Наши отгрузки
Для заказа сальника набивного Ду 300 L 800 ТМ 92-07 необходимо отправить заявку на электронную почту info@tpoavers.ru указав в письме:
- Необходимое количество сальников;
- Место доставки и пожелания по логистике;
- Реквизиты компании-плательщика.
Для изготовления сальника применяется ст20 или ст35. Так же, используется защитное покрытие ГФ-021. По желанию заказчика, сталь и покрытие могут быть заменены.
Описание и область применения
Сальник набивной Ду 300 L 800 ТМ 92-07 Серия 5.900-2 применяется в местах ввода водопроводно-канализационных труб в стены сооружений. Трубопроводы могут быть как металлические, так чугунные и полиэтиленовые. Устанавливается как в сухих, так и во влажных грунтах.

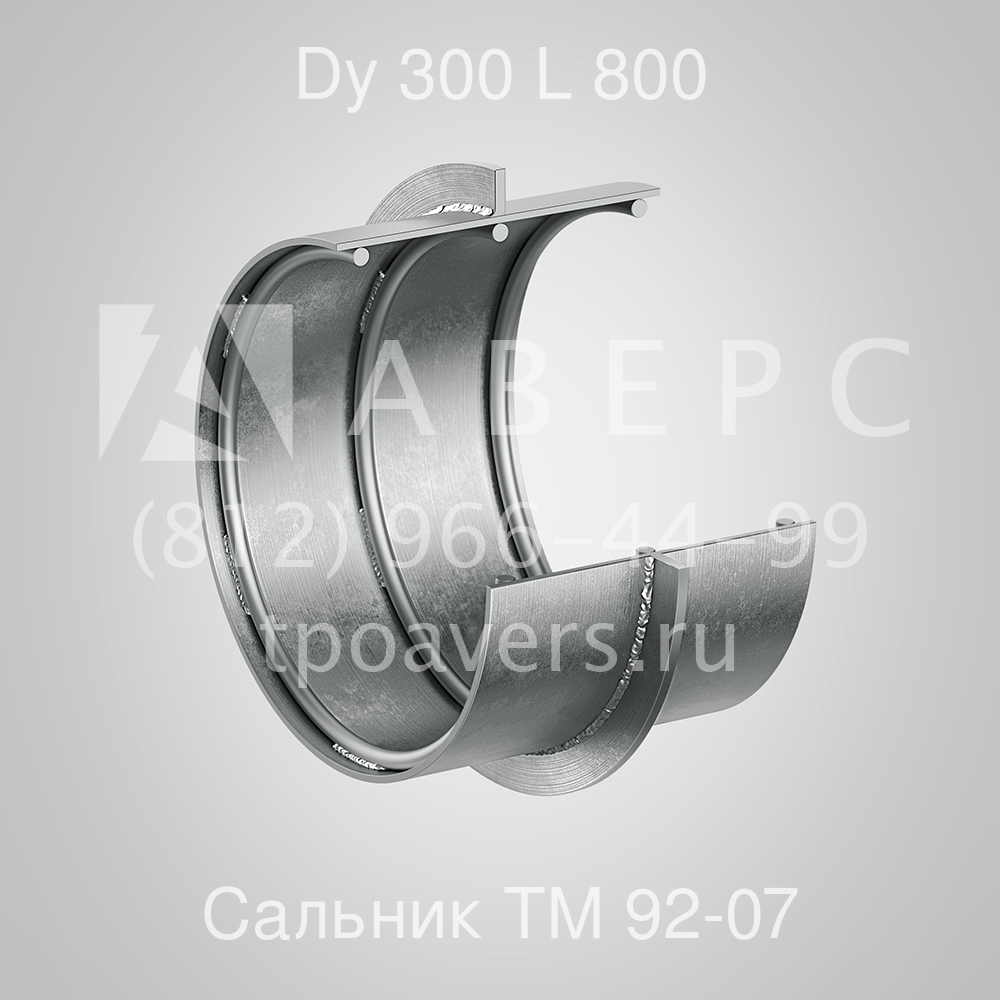

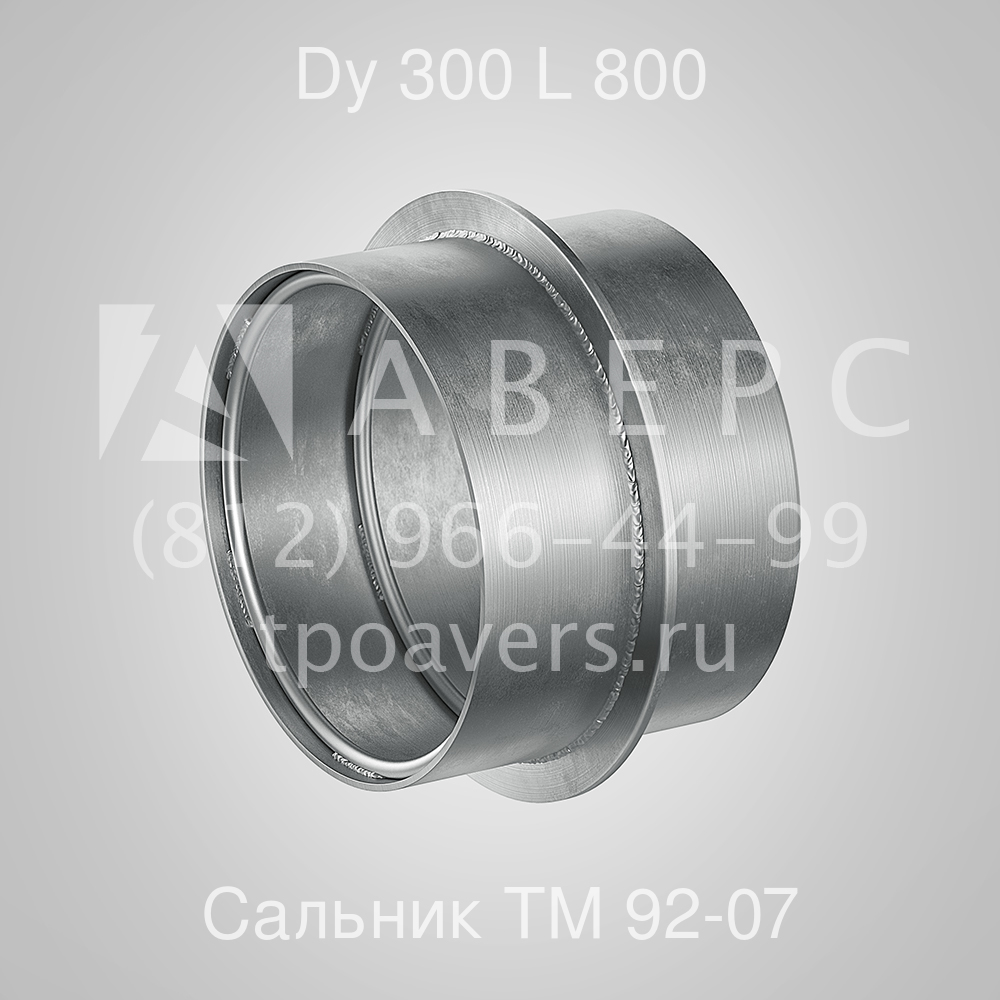

Сальник ТМ 92-07 Серия 5.900-2 изготавливается в виде гильзы, внутри которой устанавливаются упорные кольца для фиксации сальниковой набивки, а снаружи ребро жесткости, для защиты сальника от выпадения из стены. После того как сальник установлен и залит бетоном пространство между корпусом и проходящей через него трубой заполняется набивкой. Сальниковая набивка позволяет не допустить свободного хождения трубы в самом сальнике, и исключает попадание грунтовых вод и осадков внутрь сооружения.
Таблица подбора
| Модель | Маркировка | Условный диаметр | Диаметр пропускаемой трубы, мм | Длина корпуса L, мм | Покрытие | Ширина прохода D1, мм | Диаметр корпуса D2, мм | Наружный диаметр D3, мм | Материал | Масса, кг |
|---|---|---|---|---|---|---|---|---|---|---|
| Сальник набивной Ду 50 L 800 ТМ 92-00 | ТМ 92 | Ду 50 | 57 | 800 | ГФ-021 | 89 | 114 | 185 | ст20 | 13,0 |
| Сальник набивной Ду 80 L 800 ТМ 92-01 | ТМ 92-01 | Ду 80 | 89 | 800 | ГФ-021 | 115 | 140 | 215 | ст20 | 16,1 |
| Сальник набивной Ду 100 L 800 ТМ 92-02 | ТМ 92-02 | Ду 100 | 108 | 800 | ГФ-021 | 140 | 165 | 240 | ст20 | 19,3 |
| Сальник набивной Ду 125 L 800 ТМ 92-03 | ТМ 92-03 | Ду 125 | 133 | 800 | ГФ-021 | 191 | 219 | 290 | ст20 | 33,6 |
| Сальник набивной Ду 150 L 800 ТМ 92-04 | ТМ 92-04 | Ду 150 | 159 | 800 | ГФ-021 | 239 | 273 | 345 | ст20 | 45,2 |
| Сальник набивной Ду 200 L 800 ТМ 92-05 | ТМ 92-05 | Ду 200 | 219 | 800 | ГФ-021 | 239 | 273 | 345 | ст20 | 40,5 |
| Сальник набивной Ду 250 L 800 ТМ 92-06 | ТМ 92-06 | Ду 250 | 273 | 800 | ГФ-021 | 291 | 325 | 395 | ст20 | 48,1 |
| Сальник набивной Ду 300 L 800 ТМ 92-07 | ТМ 92-07 | Ду 300 | 325 | 800 | ГФ-021 | 382 | 426 | 500 | ст20 | 74,5 |
| Сальник набивной Ду 350 L 800 ТМ 92-08 | ТМ 92-08 | Ду 350 | 377 | 800 | ГФ-021 | 430 | 478 | 550 | ст20 | 101,6 |
| Сальник набивной Ду 400 L 800 ТМ 92-09 | ТМ 92-09 | Ду 400 | 426 | 800 | ГФ-021 | 484 | 530 | 600 | ст20 | 103,5 |
| Сальник набивной Ду 500 L 800 ТМ 92-10 | ТМ 92-10 | Ду 500 | 530 | 800 | ГФ-021 | 584 | 630 | 735 | ст20 | 126,2 |
| Сальник набивной Ду 600 L 800 ТМ 92-11 | ТМ 92-11 | Ду 600 | 630 | 800 | ГФ-021 | 672 | 720 | 810 | ст20 | 154,4 |
| Сальник набивной Ду 700 L 800 ТМ 92-12 | ТМ 92-12 | Ду 700 | 720 | 800 | ГФ-021 | 772 | 820 | 920 | ст20 | 180,9 |
| Сальник набивной Ду 800 L 800 ТМ 92-13 | ТМ 92-13 | Ду 800 | 820 | 800 | ГФ-021 | 872 | 920 | 1030 | ст20 | 204,6 |
| Сальник набивной Ду 900 L 800 ТМ 92-14 | ТМ 92-14 | Ду 900 | 920 | 800 | ГФ-021 | 972 | 1020 | 1130 | ст20 | 226,1 |
| Сальник набивной Ду 1000 L 800 ТМ 92-15 | ТМ 92-15 | Ду 1000 | 1020 | 800 | ГФ-021 | 1070 | 1120 | 1230 | ст20 | 270,4 |
| Сальник набивной Ду 1200 L 800 ТМ 92-16 | ТМ 92-16 | Ду 1200 | 1220 | 800 | ГФ-021 | 1270 | 1320 | 1430 | ст20 | 319,7 |
| Сальник набивной Ду 1400 L 800 ТМ 92-17 | ТМ 92-17 | Ду 1400 | 1420 | 800 | ГФ-021 | 1470 | 1520 | 1630 | ст20 | 369,0 |
