Грязевик горизонтальный ТС-566.00.000-17

Грязевики горизонтальные Ду 600 Ру 1,0 МПа ТС-566.00.000-17 Серия 5.903-13 Выпуск 5 выполняют функцию предварительной очистки воды от механических примесей и взвешенных частиц. Применяются в системах отопления, горячего и холодного водоснабжения.

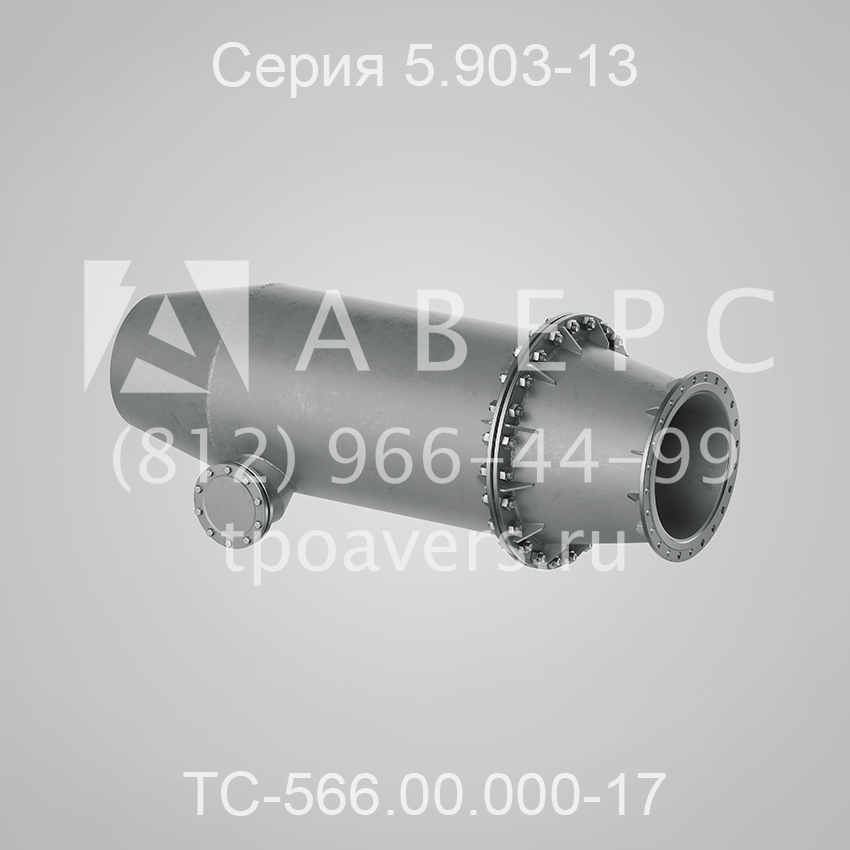

Грязевик горизонтальный ТС-566.00.000-17 - вид 2

Основные технические характеристики:

Заказать

Грязевик горизонтальный ТС-566.00.000-17

100 out of 100 based on 24 user ratings

Описание
Таблица подбора
Наши отгрузки

Описание и область применения

Грязевик горизонтальный ТС-566.00.000-17 Ду 600 Ру 1,0 МПа предназначен для фильтрации воды от крупных и средних взвешенных и всплывающих частиц в системах отопления, горячего и холодного водоснабжения. Для выполнения этой задачи в грязевике установлена нержавеющая сетка, при помощи которой происходит отсеивание и дальнейшее удаления через технологические отверстия загрязнений. Применяются на ТЭЦ, котельных и других технологических линиях водоснабжения.

Грязевик горизонтальный Ду 600 Ру 1,0 МПа ТС-566.00.000-17 с диаметром патрубка на входе Дн 614 мм и давлением Ру 1,0 МПа.

Грязевики изготавливаются из углеродистой и низколегированной сталей. Грязевики из углеродистых сталей ст20, ВСт3сп5 применяются в районах строительства тепловых сетей с расчетной температурой наружного воздуха не ниже минус 40 °C. Для районов с расчетной температурой наружного воздуха от минус 40 °C до минус 60 °C грязевики изготавливаются из низколегированной стали 09Г2С.

Принцип действия грязевика ТС-566 серии 5.903-13

Вода, пройдя через входной патрубок попадает во внутреннюю полость корпуса, где ее скорость резко замедляется в связи с большим увеличением проходного сечения. Из-за падения скорости потока воды, взвешенные крупные частицы — песок, ил, окалина оседают на дно. Для улавливания более мелких частиц и дополнительного снижения скорости потока отверстие выходного патрубка закрыто мелкоячеистой сеткой.

В процессе эксплуатации требуется контролировать гидравлическое сопротивление по показаниям манометров на линии трубопровода до и после грязевика. В случае превышения значения гидравлического сопротивления, указанного в паспорте, необходимо произвести очистку грязевика от накопившихся отложений.

Таблица подбора

Модель	Условное давление Ру, МПа	Условный проход Ду, мм	dв	Dн1	Dн2	D1	L	L1	h1	h2	d	Кол-во отв. n	Масса, кг
ТС-566.00.000	2,5	500	514	820	273	660	2 870	500	515	345	42	20	1 240
ТС-566.00.000-01	2,5	600	610	920	273	770	2 980	550	550	380	42	20	1 540
ТС-566.00.000-02	2,5	700	698	1 020	325	875	3 220	600	605	415	48	24	2 057
ТС-566.00.000-03	2,5	800	798	1 220	325	990	3 780	650	675	485	48	24	2 867
ТС-566.00.000-04	2,5	900	896	1 220	325	1 090	3 432	700	675	485	56	28	2 913
ТС-566.00.000-05	2,5	1 000	992	1 420	426	1 210	4 082	750	790	565	62	28	4 288
ТС-566.00.000-06	2,5	1 200	1 192	1 620	426	1 420	4 158	800	860	635	62	32	5 246
ТС-566.00.000-07	2,5	1 400	1 392	1 820	426	1 640	4 260	850	930	705	66	36	6 708
ТС-566.00.000-08	1,6	500	514	820	273	650	2 885	500	510	345	35	20	894
ТС-566.00.000-09	1,6	600	614	920	273	770	2 982	550	545	380	42	20	1 117
ТС-566.00.000-10	1,6	700	704	1 020	325	840	3 225	600	605	415	42	24	1 488
ТС-566.00.000-11	1,6	800	802	1 220	325	950	3 798	650	675	490	42	24	2 126
ТС-566.00.000-12	1,6	900	900	1 220	325	1 050	3 435	700	675	490	42	28	2 043
ТС-566.00.000-13	1,6	1 000	1 000	1 420	426	1 170	4 090	750	790	570	48	28	3 125
ТС-566.00.000-14	1,6	1 200	1 196	1 620	426	1 390	4 190	800	860	640	56	32	4 266
ТС-566.00.000-15	1,6	1 400	1 392	1 820	426	1 590	4 292	850	930	710	56	36	4 958
ТС-566.00.000-16	1,0	500	514	820	273	620	2 805	500	515	345	28	20	730
ТС-566.00.000-17	1,0	600	614	920	273	725	2 902	550	550	380	32	20	863
ТС-566.00.000-18	1,0	700	704	1 020	325	840	3 12	600	605	415	32	24	1 135
ТС-566.00.000-19	1,0	800	802	1 220	325	950	3 688	650	675	490	35	24	1 710
ТС-566.00.000-20	1,0	900	900	1 220	325	1 050	3 330	700	675	490	35	28	1 704
ТС-566.00.000-21	1,0	1 000	1 000	1 420	426	1 160	4 000	750	790	570	35	28	2 447
ТС-566.00.000-22	1,0	1 200	1 198	1 620	426	1 380	4 110	800	860	640	42	32	3 339
ТС-566.00.000-23	1,0	1 400	1 392	1 820	426	1 590	4 210	850	930	710	48	36	3 912
