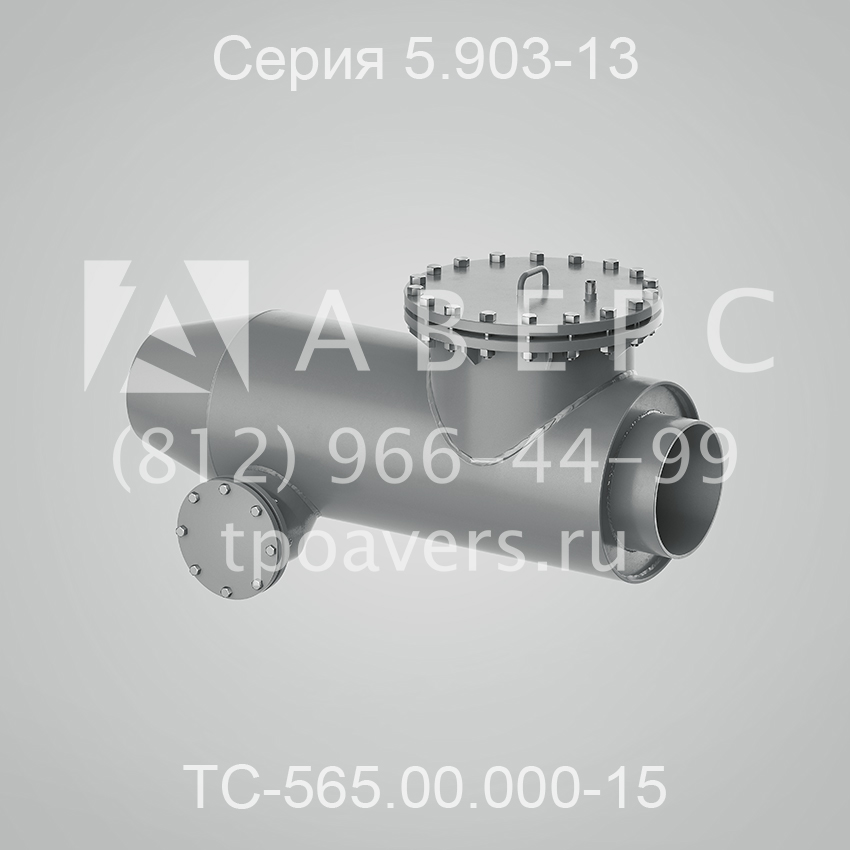

Грязевик горизонтальный ТС-565.00.000-15
|
|
Основные технические характеристики:
100
out of 100
based on 24 user ratings
|
- Описание
- Таблица подбора
- Наши отгрузки
Описание и область применения
Грязевики горизонтальные ТС-565.00.000-15 предназначены для фильтрования механических частиц из воды, поступающей в котельную, ТЭЦ или циркулирующую по технологической линии. Грязевик улавливает частицы, способные повредить установленное в система оборудование, предотвращая его выход из строя и продлевая срок службы. К улавливаемым частицам относится песок, окалина, частицы металла в виде стружки, опилок или метизов, отслоения от внутренних поверхностей труб и прочий шлам, попавший в трубопровод. Патрубки грязевика ТС-565 по умолчанию изготавливаются под приварку.
Грязевик горизонтальный Ду 300 Ру 1,0 МПа ТC-565.00.000-15 с диаметром патрубка на входе Дн 325 мм и давлением Ру 1,0 МПа.
Принцип действия грязевика ТС-565.000.000-15 серии 5.903-13
Принцип действия горизонтального грязевика основан на выпадении в осадок взвешенных частиц из воды в результате изменения скорости ее движения. При нарастании гидравлического сопротивления в горизонтальном грязевике ТС 565, требуется периодическая очистка шламовой камеры от скопившейся грязи.
Грязевик ТС-565 состоит из цилиндрического корпуса, усеченного конуса, расположенного со стороны входа воды, плоского днища с патрубком отвода очищенной воды и двух технологических люков, один из которых расположен в верхней части корпуса, другой – в нижней. Верхний люк горизонтальный грязевика ТС-565 служит для доступа к фильтрующего элементу при плановом осмотре или очистке. В него вварен штуцер для присоединения воздушного крана. Нижний люк располагается справа от оси трубопровода, ближе к входу грязевика и предназначается для очистки грязевика ТС-565. Грязевик ТС-565 располагается на трубопроводе горизонтально, соосно с трубопроводом, на котором смонтирован.
Таблица подбора
| Модель | Рабочее давление Ру, МПа | Условный диаметр Ду, мм | Патрубок выхода Dн, мм | Диаметр корпуса Dн1, мм | Патрубок входа db, мм | Длина грязевика L, мм | Высота грязевика H, мм | Производительность, т/ч | Масса, кг |
|---|---|---|---|---|---|---|---|---|---|
| ТС-565.00.000 | 2,5 | 150 | 159 | 426 | 149 | 1 400 | 585 | 89 | 339 |
| ТС-565.00.000-01 | 2,5 | 200 | 219 | 426 | 205 | 1 340 | 585 | 158 | 351 |
| ТС-565.00.000-02 | 2,5 | 250 | 273 | 426 | 257 | 1 400 | 625 | 250 | 365 |
| ТС-565.00.000-03 | 2,5 | 300 | 325 | 478 | 309 | 1 660 | 677 | 356 | 473 |
| ТС-565.00.000-04 | 2,5 | 350 | 377 | 530 | 359 | 1 750 | 729 | 485 | 613 |
| ТС-565.00.000-05 | 2,5 | 400 | 426 | 630 | 408 | 2 080 | 828 | 630 | 783 |
| ТС-565.00.000-06 | 1,6 | 150 | 159 | 426 | 150 | 1 300 | 583 | 89 | 265 |
| ТС-565.00.000-07 | 1,6 | 200 | 219 | 426 | 207 | 1 330 | 583 | 158 | 273 |
| ТС-565.00.000-08 | 1,6 | 250 | 273 | 426 | 261 | 1 390 | 623 | 250 | 284 |
| ТС-565.00.000-09 | 1,6 | 300 | 325 | 478 | 313 | 1 645 | 675 | 356 | 390 |
| ТС-565.00.000-10 | 1,6 | 350 | 377 | 530 | 359 | 1 750 | 728 | 485 | 480 |
| ТС-565.00.000-11 | 1,6 | 400 | 426 | 630 | 408 | 2 050 | 826 | 630 | 723 |
| ТС-565.00.000-12 | 1 | 150 | 159 | 426 | 150 | 1 300 | 583 | 89 | 232 |
| ТС-565.00.000-13 | 1 | 200 | 219 | 426 | 207 | 1 240 | 583 | 158 | 241 |
| ТС-565.00.000-14 | 1 | 250 | 273 | 426 | 261 | 1 300 | 623 | 250 | 253 |
| ТС-565.00.000-15 | 1 | 300 | 325 | 478 | 313 | 1 555 | 675 | 356 | 316 |
| ТС-565.00.000-16 | 1 | 350 | 377 | 530 | 359 | 1 740 | 728 | 485 | 377 |
| ТС-565.00.000-17 | 1 | 400 | 426 | 630 | 408 | 2 060 | 826 | 630 | 520 |
