Грязевик горизонтальный ТС-565.00.000-12

Грязевики горизонтальные ТС-565.00.000-12 Ду 150 Ру 1,0 МПа Серия 5.903-13 Выпуск 5 предназначены для фильтрации воды от крупных и средних взвешенных частиц в системах отопления, горячего и холодного водоснабжения. Устанавливаются горизонтальные грязевики на линии трубопровода при помощи сварных соединений.

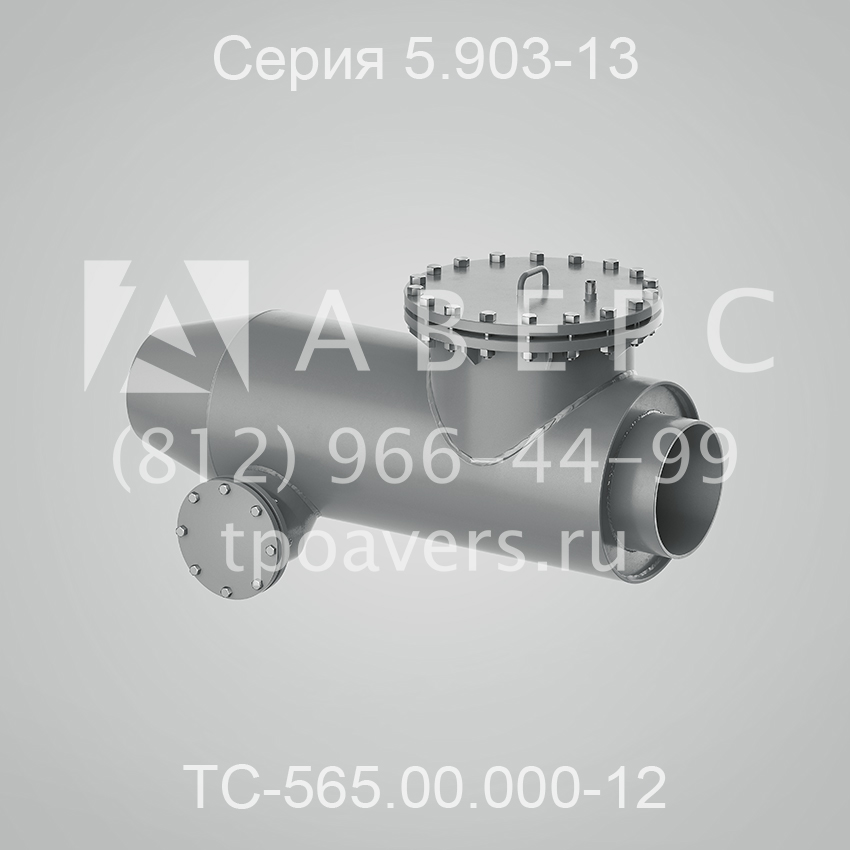

Грязевик горизонтальный ТС-565.00.000-12 - вид 1 Грязевик горизонтальный ТС-565.00.000-12 - вид 2

Основные технические характеристики:

  • Рабочее давление Ру, МПа : 1
  • Условный диаметр Ду, мм : 150
  • Патрубок выхода Dн, мм : 159
  • Диаметр корпуса Dн1, мм : 426
  • Патрубок входа db, мм : 150
  • Длина грязевика L, мм : 1 300
  • Высота грязевика H, мм : 583
  • Производительность, т/ч : 89
  • Масса, кг : 232
100 out of 100 based on 24 user ratings
  • Описание
  • Таблица подбора
  • Наши отгрузки

Описание и область применения


Грязевики горизонтальные ТС-565.00.000-12 предназначены для фильтрования механических частиц из воды, поступающей в котельную, ТЭЦ или циркулирующую по технологической линии. Грязевик улавливает частицы, способные повредить установленное в система оборудование, предотвращая его выход из строя и продлевая срок службы. К улавливаемым частицам относится песок, окалина, частицы металла в виде стружки, опилок или метизов, отслоения от внутренних поверхностей труб и прочий шлам, попавший в трубопровод.  Патрубки грязевика ТС-565 по умолчанию изготавливаются под приварку.



Грязевик горизонтальный Ду 150 Ру 1,0 МПа ТC-565.00.000-12 с диаметром патрубка на входе Дн 159 мм и давлением Ру 1,0 МПа.



Принцип действия грязевика ТС-565.000.000-12 серии 5.903-13



Принцип действия горизонтального грязевика основан на выпадении в осадок взвешенных частиц из воды в результате изменения скорости ее движения. При нарастании гидравлического сопротивления в горизонтальном грязевике ТС 565, требуется периодическая очистка шламовой камеры от скопившейся грязи.



Грязевик ТС-565 состоит из цилиндрического корпуса, усеченного конуса, расположенного со стороны входа воды, плоского днища с патрубком отвода очищенной воды и двух технологических люков, один из которых расположен в верхней части корпуса, другой – в нижней. Верхний люк горизонтальный грязевика ТС-565 служит для доступа к фильтрующего элементу при плановом осмотре или очистке. В него вварен штуцер для присоединения воздушного крана. Нижний люк располагается справа от оси трубопровода, ближе к входу грязевика и предназначается для очистки грязевика ТС-565. Грязевик ТС-565 располагается на трубопроводе горизонтально, соосно с трубопроводом, на котором смонтирован.

Таблица подбора


Модель Рабочее давление Ру, МПа Условный диаметр Ду, мм Патрубок выхода Dн, мм Диаметр корпуса Dн1, мм Патрубок входа db, мм Длина грязевика L, мм Высота грязевика H, мм Производительность, т/ч Масса, кг
ТС-565.00.000 2,5 150 159 426 149 1 400 585 89 339
ТС-565.00.000-01 2,5 200 219 426 205 1 340 585 158 351
ТС-565.00.000-02 2,5 250 273 426 257 1 400 625 250 365
ТС-565.00.000-03 2,5 300 325 478 309 1 660 677 356 473
ТС-565.00.000-04 2,5 350 377 530 359 1 750 729 485 613
ТС-565.00.000-05 2,5 400 426 630 408 2 080 828 630 783
ТС-565.00.000-06 1,6 150 159 426 150 1 300 583 89 265
ТС-565.00.000-07 1,6 200 219 426 207 1 330 583 158 273
ТС-565.00.000-08 1,6 250 273 426 261 1 390 623 250 284
ТС-565.00.000-09 1,6 300 325 478 313 1 645 675 356 390
ТС-565.00.000-10 1,6 350 377 530 359 1 750 728 485 480
ТС-565.00.000-11 1,6 400 426 630 408 2 050 826 630 723
ТС-565.00.000-12 1 150 159 426 150 1 300 583 89 232
ТС-565.00.000-13 1 200 219 426 207 1 240 583 158 241
ТС-565.00.000-14 1 250 273 426 261 1 300 623 250 253
ТС-565.00.000-15 1 300 325 478 313 1 555 675 356 316
ТС-565.00.000-16 1 350 377 530 359 1 740 728 485 377
ТС-565.00.000-17 1 400 426 630 408 2 060 826 630 520
