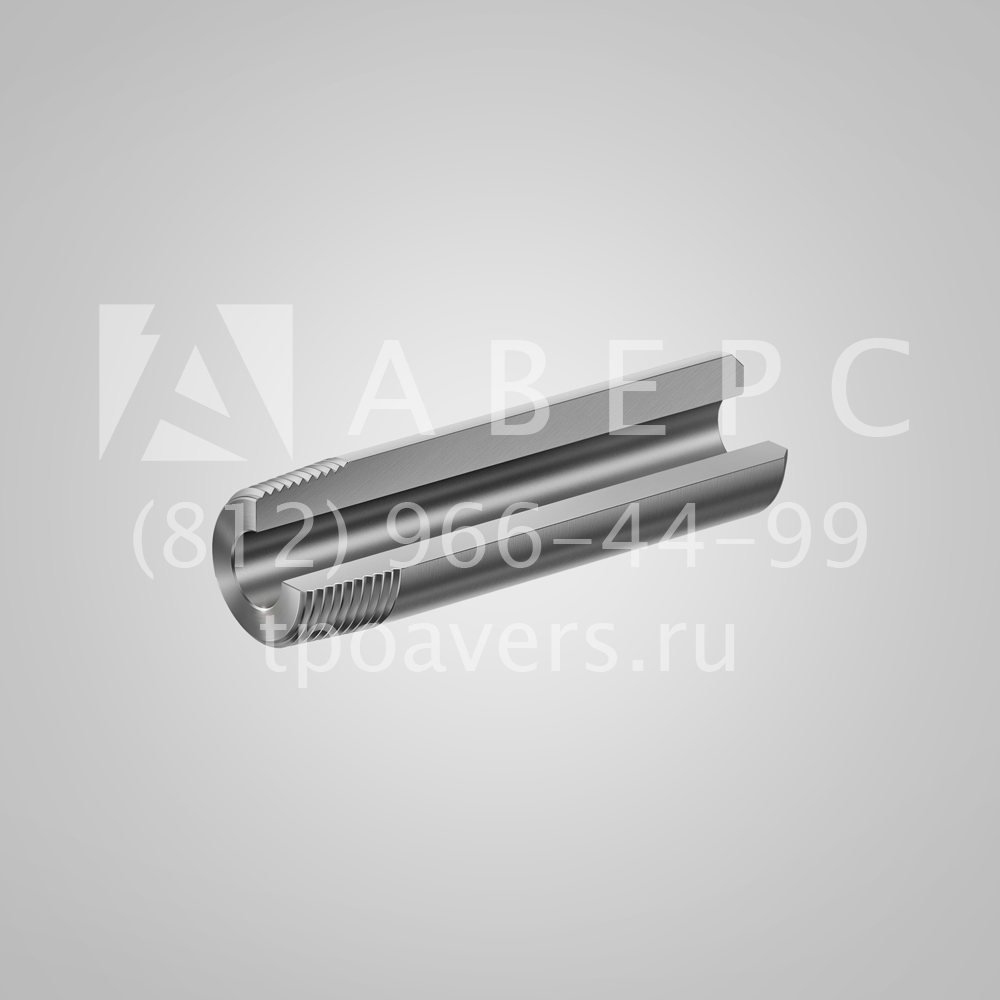

Штуцер приварной Ш ТУ 36-1118-84
|
|
Основные технические характеристики:
100
out of 100
based on 24 user ratings
|
- Описание
- Таблица подбора
- Наши отгрузки
Описание и область применения
Штуцеры приварные типа Ш предназначены для установки отборных устройств давления на технологических трубопроводах, вентилях и ответвлениях от коллекторов и т. п.
Штуцеры рассчитаны на условное давление неагрессивной среды – Ру 16 МПа (160 кгс/см2)
Пример записи обозначения деталей при их заказе:
Штуцер для приварки с конической резьбой 1/2 дюйма для умеренного климата – Штуцер приварной Ш-К1/2” У3 ТУ 36-1118-36
Таблица подбора
| Модель | Тип | Резьба | Диаметр наруж., мм | Диаметр внутр., мм | Длина, мм | Масса, кг |
|---|---|---|---|---|---|---|
| Штуцер приварной Ш | Ш-К1/8” Ш-К1/4” Ш-R1/4” Ш-К1/2” Ш-R1/2” |
К1/8” К1/4” R1/4” К1/2” R1/2” |
11 14 14 22 22 |
5 5 5 10 10 |
50 60 60 80 80 |
0,030 0,066 0,066 0,190 0,190 |
| Штуцер приварной Шц | Шц-G1/2 Шц-G1/4 |
G1/2 G1/4 |
22 18 |
10 6 |
80 45 |
0,19 0,06 |
| Ниппель Н | Н-К1/8” Н-К1/4” Н-R1/4 Н-К1/2” Н-R1/2 |
К1/8” К1/4” R1/4 К1/2” R1/2 |
11 14 14 22 22 |
40 50 50 50 50 |
0,030 0,060 0,063 0,140 0,140 |
|
| Ниппель НП | НП-К1/2”-К1/4” НП-К3/4”-К1/4” НП-К3/4”-К1/2” |
К1/4”- К1/2” К1/4”- К3/4” К1/2”- К3/4” |
22 27 27 |
76 76 76 |
0,135 0,190 0,210 |
