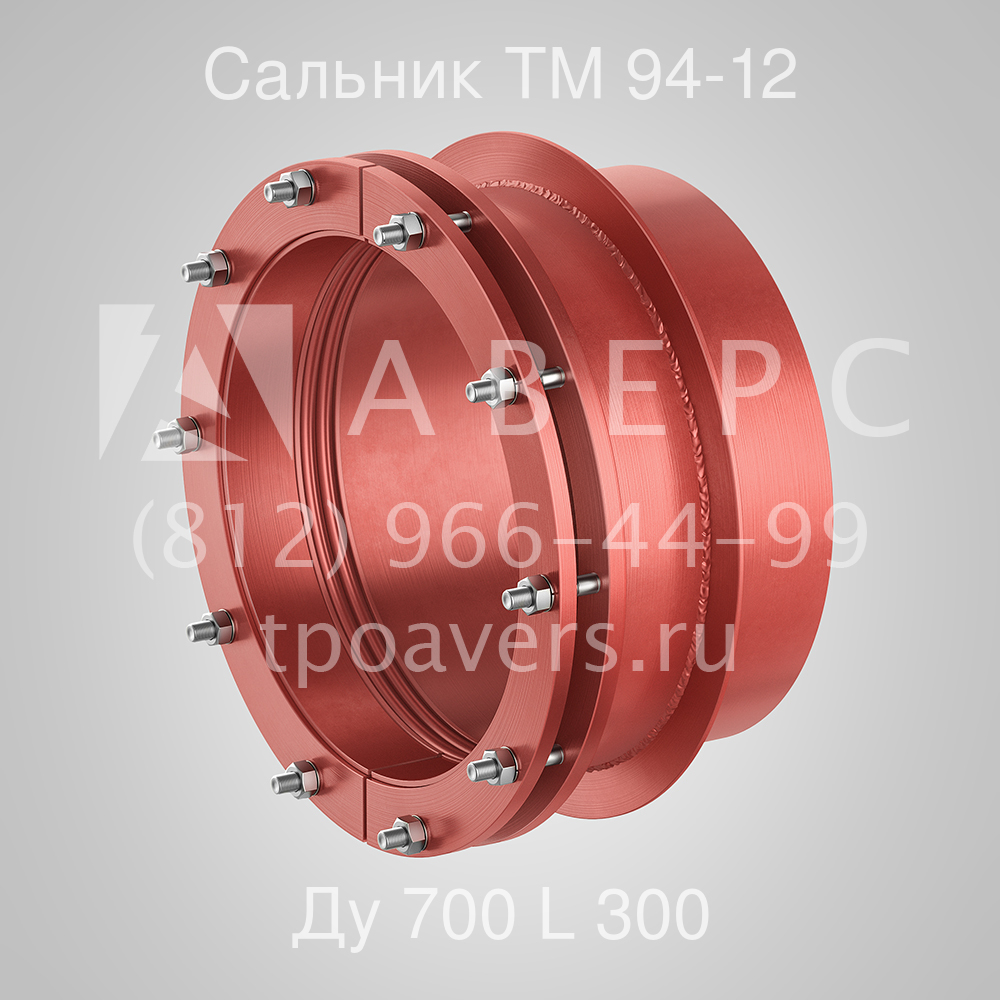

Сальник нажимной Ду 700 L 300 ТМ 94-12
Цена 36 400 ₽ с НДС
|
|
Основные технические характеристики:
100
out of 100
based on 24 user ratings
|
- Заказ
- Описание
- Таблица подбора
- Наши отгрузки
Для заказа сальника нажимного Ду 700 L 300 ТМ 94-12 необходимо отправить заявку на электронную почту info@tpoavers.ru указав в письме:
- Необходимое количество сальников;
- Место доставки и пожелания по логистике;
- Реквизиты компании-плательщика.
Для изготовления сальника применяется ст20 или ст35. Так же, используется защитное покрытие ГФ-021. По желанию заказчика, сталь и покрытие могут быть заменены.
Описание и область применения
Сальники нажимные Ду 700 L 300 ТМ 94-12 изготавливаются согласно чертежам Серии 5.900-3, которая регламентирует условия их транспортировки, хранения, монтажа и дальнейшей эксплуатации. Закладная деталь применяется в процессе монтажа водопроводно-канализационных систем различного назначения на сухих или влажных грунтах на всей территории РФ.
Элемент металлоконструкции может быть использован при умеренной температуре в неагрессивной среде, где перепады давления не должны превышать 0,1 МПа. Сальники данной модификации обеспечивают прокладку трубы диаметром Дн 720 мм сквозь отверстие в стенах монолитной или сборной конструкции, толщина которых не больше 300 мм.
Одной из функций сальника нажимного Ду 700 L 300 ТМ 94-12 является предотвращение механических повреждений трубы от перепадов температурного режима и при естественной усадке возведенного инженерного сооружения. В процессе установки корпус сальника монтируется в перекрытия цокольного этажа или в опалубку.
С целью предотвращения повреждения металлоизделия в результате вибрации трубопроводной системы, которая возможна в процессе эксплуатации, корпус закладной детали приваривается к арматуре строительной конструкции. При этом в резьбовое отверстие фланца устанавливаются временные пробки, изготовленные из пеньковых волокон или каната.
Таблица подбора
| Модель | Маркировка | Условный диаметр | Диаметр пропускаемой трубы, мм | Длина корпуса L, мм | Покрытие | Материал | Масса, кг |
|---|---|---|---|---|---|---|---|
| Сальник нажимной Ду 50 L 300 ТМ 94 | ТМ 94 | Ду 50 | 57 | 300 | ГФ-021 | ст20 | 8,8 |
| Сальник нажимной Ду 80 L 300 ТМ 94-01 | ТМ 94-01 | Ду 80 | 89 | 300 | ГФ-021 | ст20 | 11,5 |
| Сальник нажимной Ду 100 L 300 ТМ 94-02 | ТМ 94-02 | Ду 100 | 108 | 300 | ГФ-021 | ст20 | 13,0 |
| Сальник нажимной Ду 125 L 300 ТМ 94-03 | ТМ 94-03 | Ду 125 | 133 | 300 | ГФ-021 | ст20 | 16,5 |
| Сальник нажимной Ду 150 L 300 ТМ 94-04 | ТМ 94-04 | Ду 150 | 159 | 300 | ГФ-021 | ст20 | 19,5 |
| Сальник нажимной Ду 200 L 300 ТМ 94-05 | ТМ 94-05 | Ду 200 | 219 | 300 | ГФ-021 | ст20 | 24,0 |
| Сальник нажимной Ду 250 L 300 ТМ 94-06 | ТМ 94-06 | Ду 250 | 273 | 300 | ГФ-021 | ст20 | 33,5 |
| Сальник нажимной Ду 300 L 300 ТМ 94-07 | ТМ 94-07 | Ду 300 | 325 | 300 | ГФ-021 | ст20 | 38,5 |
| Сальник нажимной Ду 350 L 300 ТМ 94-08 | ТМ 94-08 | Ду 350 | 377 | 300 | ГФ-021 | ст20 | 45,0 |
| Сальник нажимной Ду 400 L 300 ТМ 94-09 | ТМ 94-09 | Ду 400 | 426 | 300 | ГФ-021 | ст20 | 55,0 |
| Сальник нажимной Ду 500 L 300 ТМ 94-10 | ТМ 94-10 | Ду 500 | 530 | 300 | ГФ-021 | ст20 | 79,0 |
| Сальник нажимной Ду 600 L 300 ТМ 94-11 | ТМ 94-11 | Ду 600 | 630 | 300 | ГФ-021 | ст20 | 92,0 |
| Сальник нажимной Ду 700 L 300 ТМ 94-12 | ТМ 94-12 | Ду 700 | 720 | 300 | ГФ-021 | ст20 | 105,0 |
| Сальник нажимной Ду 800 L 300 ТМ 94-13 | ТМ 94-13 | Ду 800 | 820 | 300 | ГФ-021 | ст20 | 158,0 |
| Сальник нажимной Ду 900 L 300 ТМ 94-14 | ТМ 94-14 | Ду 900 | 920 | 300 | ГФ-021 | ст20 | 177,0 |
| Сальник нажимной Ду 1000 L 300 ТМ 94-15 | ТМ 94-15 | Ду 1000 | 1020 | 300 | ГФ-021 | ст20 | 213,0 |
| Сальник нажимной Ду 1200 L 300 ТМ 94-16 | ТМ 94-16 | Ду 1200 | 1220 | 300 | ГФ-021 | ст20 | 252,0 |
| Сальник нажимной Ду 1400 L 300 ТМ 94-17 | ТМ 94-17 | Ду 1400 | 1420 | 300 | ГФ-021 | ст20 | 291,0 |
