Сальник нажимной Ду 500 L 200 ТМ 93-10

Для заказа сальника нажимного Ду 500 L 200 ТМ 93-10 необходимо отправить заявку на электронную почту info@tpoavers.ru указав в письме:

1. Необходимое количество сальников;
2. Место доставки и пожелания по логистике;
3. Реквизиты компании-плательщика.

Для изготовления сальника применяется ст20 или ст35. Так же, используется защитное покрытие ГФ-021. По желанию заказчика, сталь и покрытие могут быть заменены.

Описание и область применения

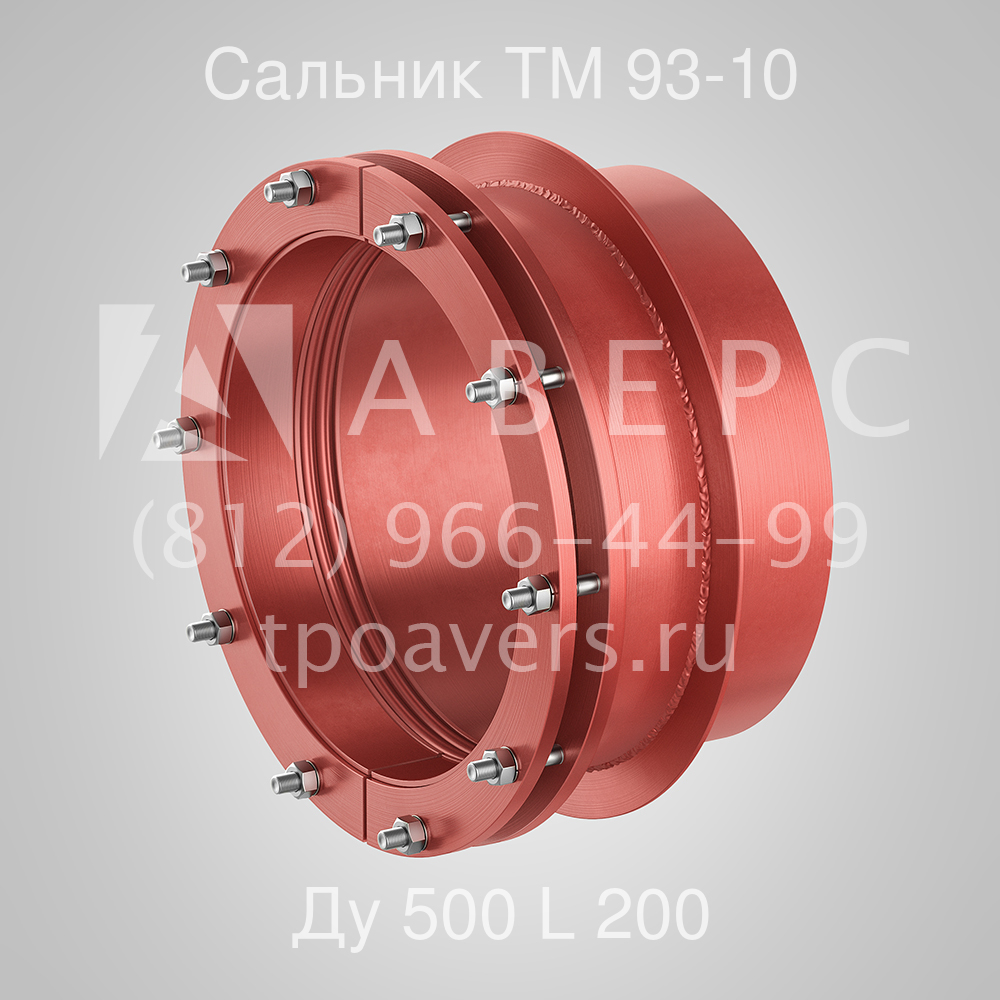

Сальник нажимной Ду 500 L 200 ТМ 93-10 по серии 5.900-3 представляет собой сборную конструкцию, состоящую из двух конструктивных узлов: корпус сальника и две полугрундбуксы. На корпусе сальника нажимного располагается монтажный фланец со шпильками, который сопрягается с двумя полуфланцами на разрезной грундбуксе. Конструкция разрезной грундбуксы выполнена с функцией удобства ее монтажа, после того как через корпус сальника проложен трубопровод. Применение данной конструкции обеспечивает качественную герметизацию зазора между основным трубопроводом и корпусом нажимного сальника.

Сальниковая набивка нажимного сальника представляет собой плетеный канат, либо резиновое кольцо круглого сечения, которая устанавливается между опорным кольцом корпуса сальника и полукольцами разрезной грундбуксы. Уплотнение набивки выполняется путем притягивания разрезной грундбуксы к монтажному фланцу корпуса сальника.

Для правильного выбора сальника нажимного и оформления заказа, вам необходимо знать следующие параметры:

 - диаметр пропускаемого трубопровода Dу, мм;

 - толщина будущего, либо существующего стенового проема L, мм.

 - марка материала (ст.3, ст.20, 09Г2С, и т.д)

Примечание: Строительная длина (L, мм) сальника набивного, должна быть не меньше толщины стены. Рекомендуется производить свободный выступ торцов сальника на 10 мм от плоскости стенового сооружения с обеих сторон.

Монтаж сальника нажимного Ду 500 L 200 ТМ 93-10

Для монтажа сальника нажимного Ду 500 L 200 в перекрытии здания необходимо выполнить технологическое окно прямоугольного сечения, с постановкой дополнительной опалубки. После укладки основного бетона в стеновом сооружении и демонтажа опалубки, следующим этапом идет монтаж сальника нажимного в подготовленном технологическом проеме. Корпус набивного сальника устанавливается технологическом окне, выверяется и фиксируется к расположенной рядом арматуре, при помощи ручной дуговой сварки. Далее смонтировать дополнительную опалубку к существующему каркасу. После заливки опалубки бетоном и ее демонтажа, приступить к прокладке трубопровода. Полость между наружной стенкой трубопровода и внутренней стенкой сальника плотно набить герметизирующей набивкой.

Виды набивки для нажимных сальников 5.900-3

Набивка из лубяных волокон.

    - набивка с однослойным оплетением сердечника марок ЛП и ХБС диаметром сечения 14 мм, 16 мм, 20 мм ГОСТ 5152-84, пропитанная жировым антифрикционным составом, графитированная.

Уплотнительный резиновый шнур круглого сечения.

    - шнур резиновый марки 1М диаметром сечения 14 мм, 16 мм, 20 мм ГОСТ 6467-79

Скрутить нарезанную набивку в кольцо и установить в корпус сальника нажимного.
