Отборное устройство С16-200У КЗ21215МР-015 09Г2С

Описание и область применения

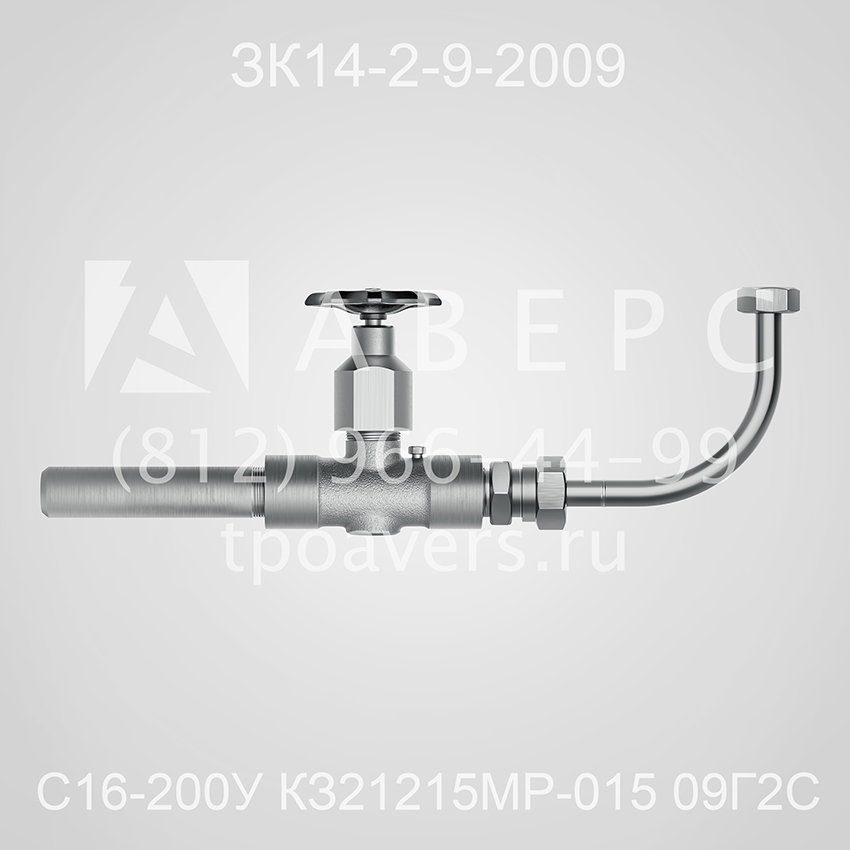

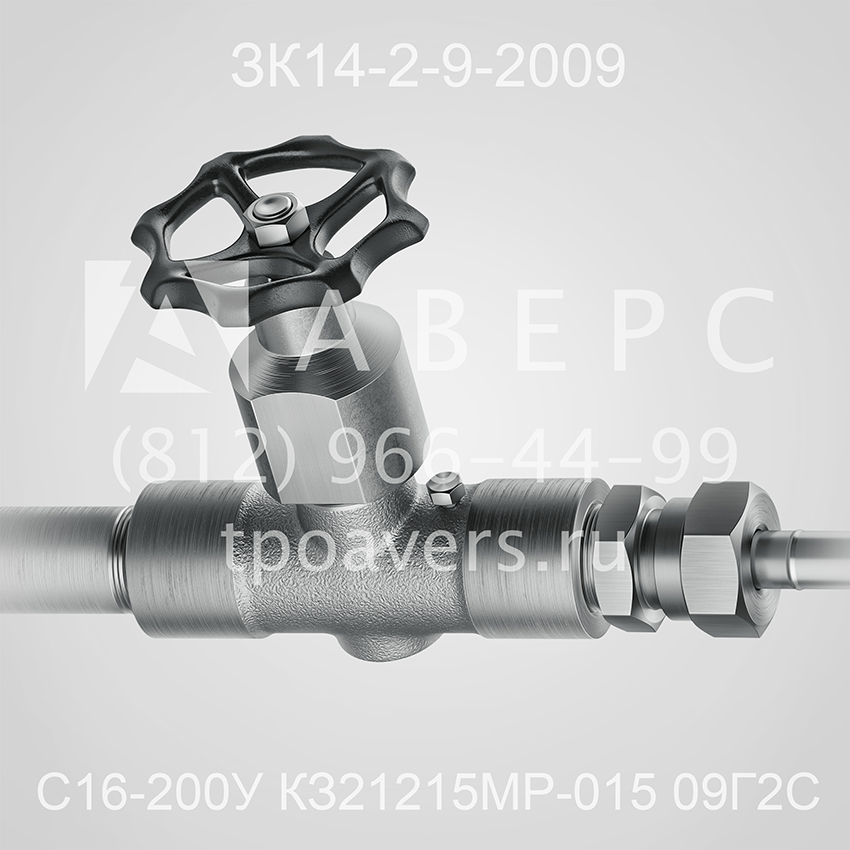

Отборное устройство давления угловое С16-200У КЗ21215МР-015 09Г2С ЗК14-2-9-2009 с муфтовым клапаном предназначено для установки рабочего манометра на технологическом трубопроводе или стенке аппарата.

Условное давление до 16 МПа (160 кг/см²) температура рабочей среды до 70°С.

Среда – неагрессивная.

Тип трубопровода – вертикальный.

Сведения о входящих в состав отборного устройства деталях:

Тип запорного клапана - КЗ21215МР-015 PN 16,0 МПа Исп. A3B1C7D1E2F2G1,

Штуцер Шц М20 09Г2С ТУ 4218-014-01395839-96,

Соединение НСН14хМ20 ТУ 4218-013-01395839-01,

Соединение НСВ14хМ20 ТУ 4218-013-01395839-01,

Труба цельнотянутая 14х2 L=180 мм,

Прокладка ПП18х10 ТУ 36-1103-83.

Пример условного обозначения:

С16-200У КЗ21215МР-015 09Г2С ЗК14-2-9-2009 без укрепления отверстия.

Необходимость укрепления отверстия технологического трубопровода определяет технолог.
