Отборное устройство С1,6-130У ВИЛН.491712.008-1 ст20

Описание и область применения

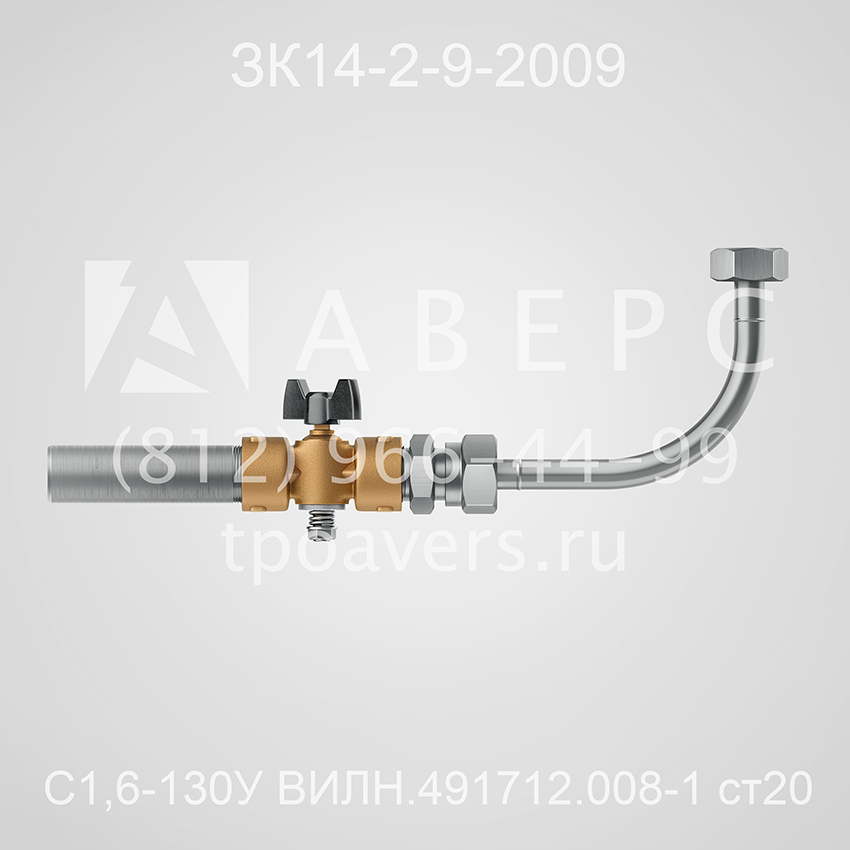

Отборное устройство давления угловое С1,6-130У ВИЛН.491712.008-1 ст20 ЗК14-2-9-2009 с муфтовым клапаном предназначено для установки рабочего манометра на технологическом трубопроводе или стенке аппарата.

Условное давление до 1,6 МПа (16 кг/см²) температура рабочей среды до 70°С.

Среда – неагрессивная.

Тип трубопровода – вертикальный.

Сведения о входящих в состав отборного устройства деталях:

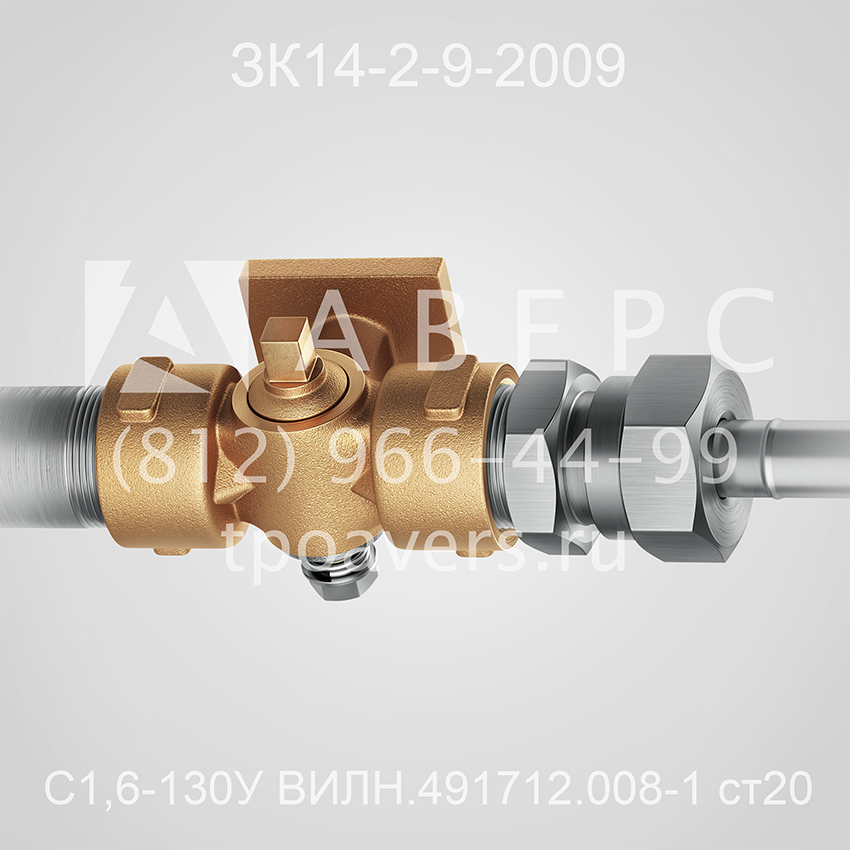

Тип запорного клапана - 11Б38бк5 (ВИЛН.491712.008-1),

Штуцер Шц М20 ТУ 4218-014-01395839-96,

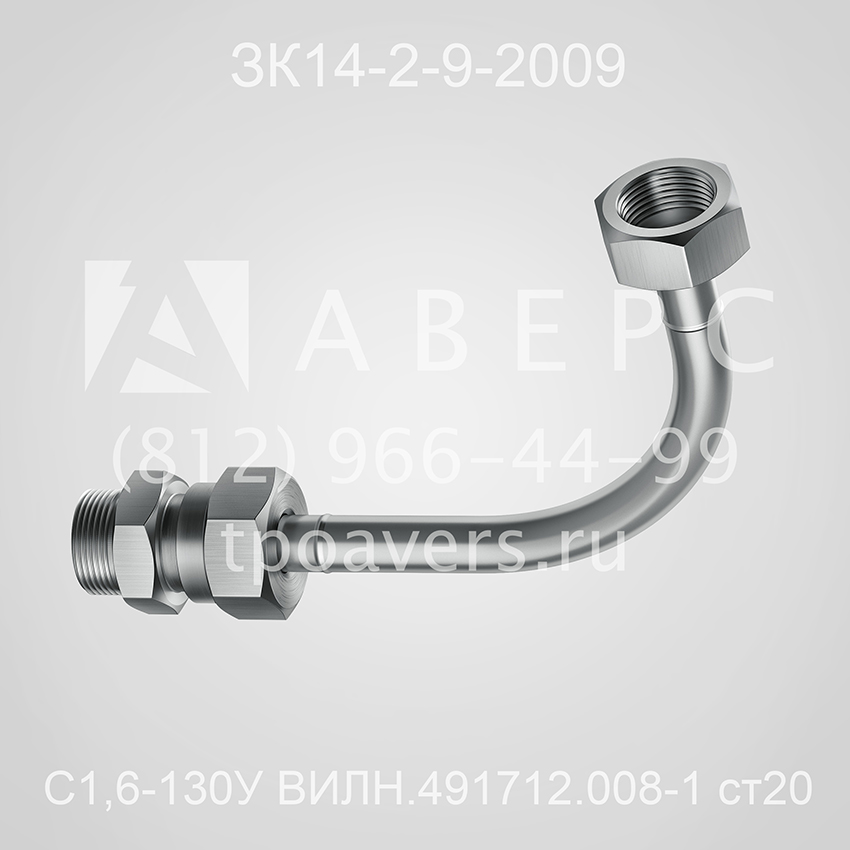

Соединение НСН14хМ20 ТУ 4218-013-01395839-01,

Соединение НСВ14хМ20 ТУ 4218-013-01395839-01,

Труба цельнотянутая 14х2 L=180 мм,

Прокладка ПП18х10 ТУ 36-1103-83.

Пример условного обозначения:

С1,6-130У ВИЛН.491712.008-1 ст20 ЗК14-2-9-2009 без укрепления отверстия.

Необходимость укрепления отверстия технологического трубопровода определяет технолог.
