Отборное устройство ЗД40-200У КЗИТн 12Х18Н10Т
- Описание
- Таблица подбора
- Наши отгрузки
Описание и область применения

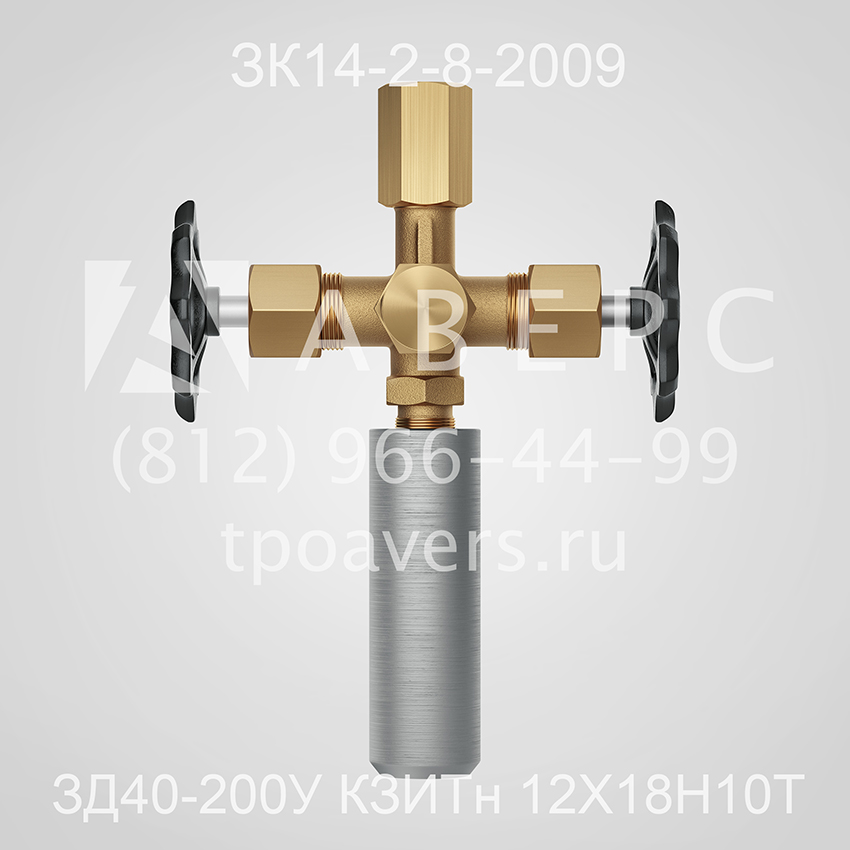

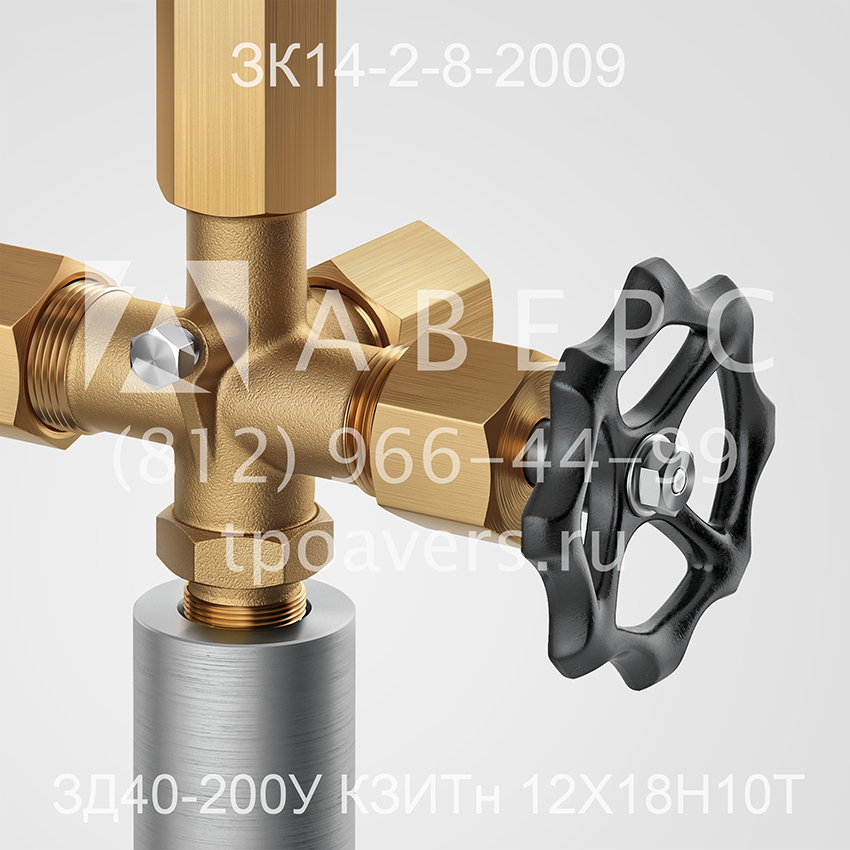

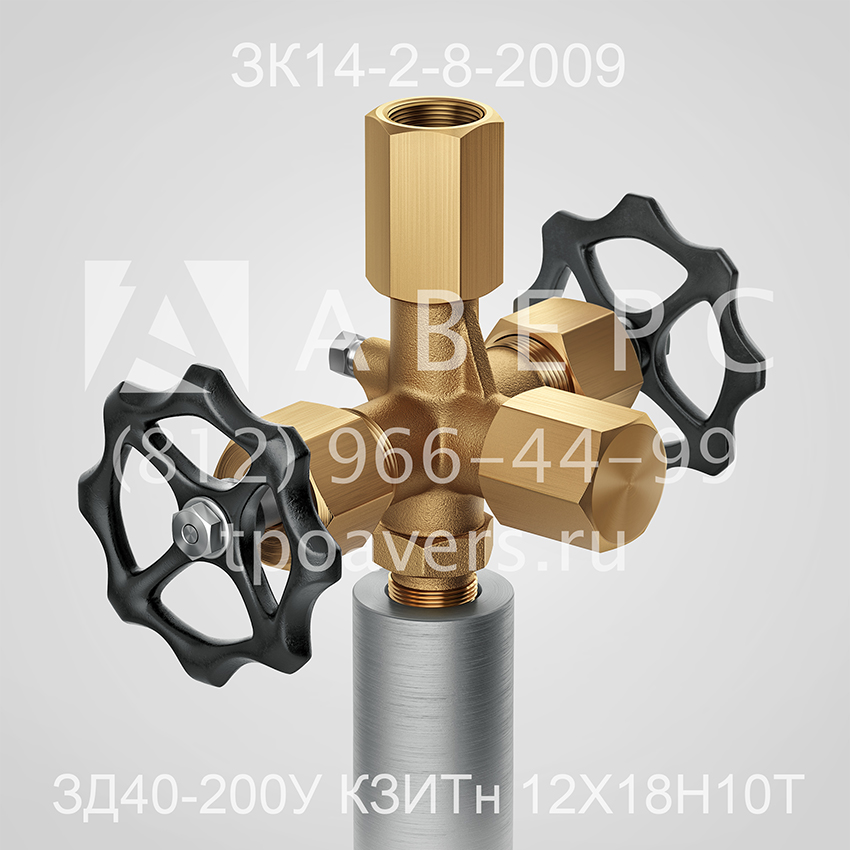

Отборное устройство давления угловое ЗД40-200У КЗИТн 12Х18Н10Т ЗК14-2-8-2009 со штуцерно-муфтовым клапаном предназначено для установки рабочего и контрольного манометра на технологическом трубопроводе или стенке аппарата.
Условное давление до 40 МПа (400 кг/см²), температура рабочей среды до 70°С.
Среда – неагрессивная.
Тип трубопровода – вертикальный.
Сведения о входящих в состав отборного устройства деталях:
Тип запорного клапана – КЗИТн,
Бобышка БП32-М20х1,5-100 сталь 12Х18Н10Т ТУ 4218-17416124-001-96,
Прокладка ПМ18х7 ТУ 36-1103-83.
В закладных конструкциях ЗД боковое присоединение используется не для установки контрольного манометра, а для присоединения трубопровода для сброса среды в закрытый дренаж.
Пример условного обозначения:
ЗД40-200У КЗИТн 12Х18Н10Т ЗК14-2-8-2009 без укрепления отверстия
Необходимость укрепления отверстия технологического трубопровода определяет технолог.
|
Обозначение закладной конструкции |
Давление, Мпа (кг/см²) |
Температура, °С |
Тип клапана |
Материалы, контактирующие со средой |
|
ЗД40-200У КЗИТн |
40 (400) |
70 |
КЗИТн |
сталь 12Х18Н10Т, фторопласт 4 |
