Отборное устройство С40-150П БКН1-08 ст20

Описание и область применения

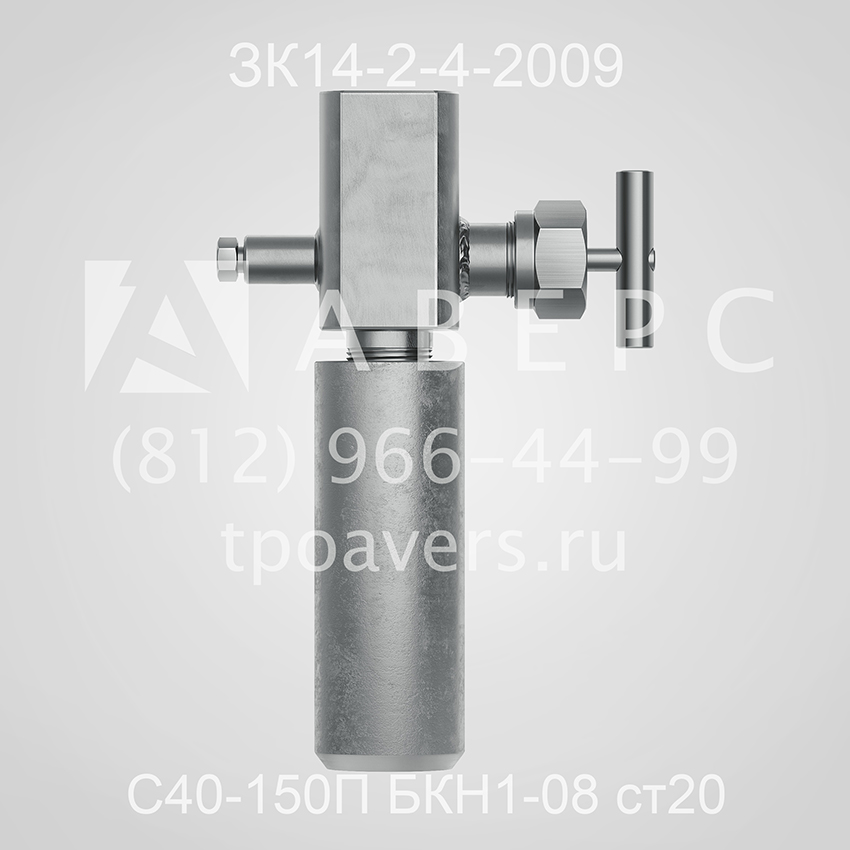

Отборное устройство давления прямое С40-150П БКН1-08 ст20 ЗК14-2-4-2009 со штуцерно-муфтовым клапаном предназначено для установки рабочего манометра на технологическом трубопроводе или стенке аппарата.

Условное давление до 40 МПа (400 кг/см²) температура рабочей среды до 70°С.

Среда – неагрессивная.

Тип трубопровода – горизонтальный.

Сведения о входящих в состав отборного устройства деталях:

Тип запорного клапана – БКН1-08,

Бобышка БП02-М20х1,5-100 ст20 ТУ 4218-17416124-001-96,

Прокладка ПМ18х10 ТУ 36-1103-83.

Пример условного обозначения:

С40-150П БКН1-08 ст20 ЗК14-2-4-2009 без укрепления отверстия.

Необходимость укрепления отверстия технологического трубопровода определяет технолог.
