Описание и область применения

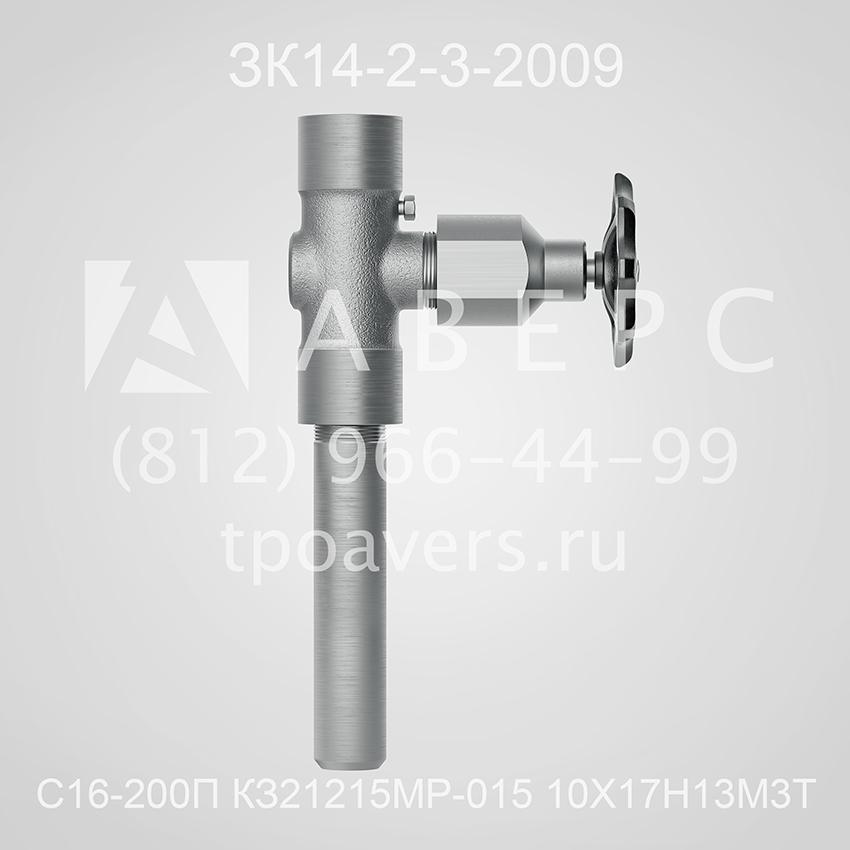

Отборное устройство давления прямое С16-200П КЗ21215МР-015 10Х17Н13М3Т ЗК14-2-3-2009 с муфтовым клапаном предназначено для установки рабочего манометра на технологическом трубопроводе или стенке аппарата.
Условное давление до 16 МПа (160 кг/см²) температура рабочей среды до 70°С.
Среда – неагрессивная.
Тип трубопровода – горизонтальный.
Сведения о входящих в состав отборного устройства деталях:
Тип запорного клапана - КЗ21215МР-015 PN 16,0 МПа Исп. A3B1C7D1E2F2G1,
Штуцер Шц М20 10Х17Н13М3Т ТУ 4218-014-01395839-96,
Прокладка ПМ18х10 ТУ 36-1103-83.
Пример условного обозначения:
С16-200П КЗ21215МР-015 10Х17Н13М3Т ЗК14-2-3-2009 без укрепления отверстия.
Необходимость укрепления отверстия технологического трубопровода определяет технолог.
|
Обозначение закладной конструкции |
Давление, Мпа (кг/см²) |
Температура, °С |
Тип клапана |
Материалы, контактирующие со средой |
|
С16-200П КЗ21215МР-015 10Х17Н13М3Т |
16 (160) |
70 |
КЗ21215МР-015 PN 16,0 МПа Исп. A3B1C7D1E4F2G1 |
10Х17Н13М3Т |
