Описание и область применения

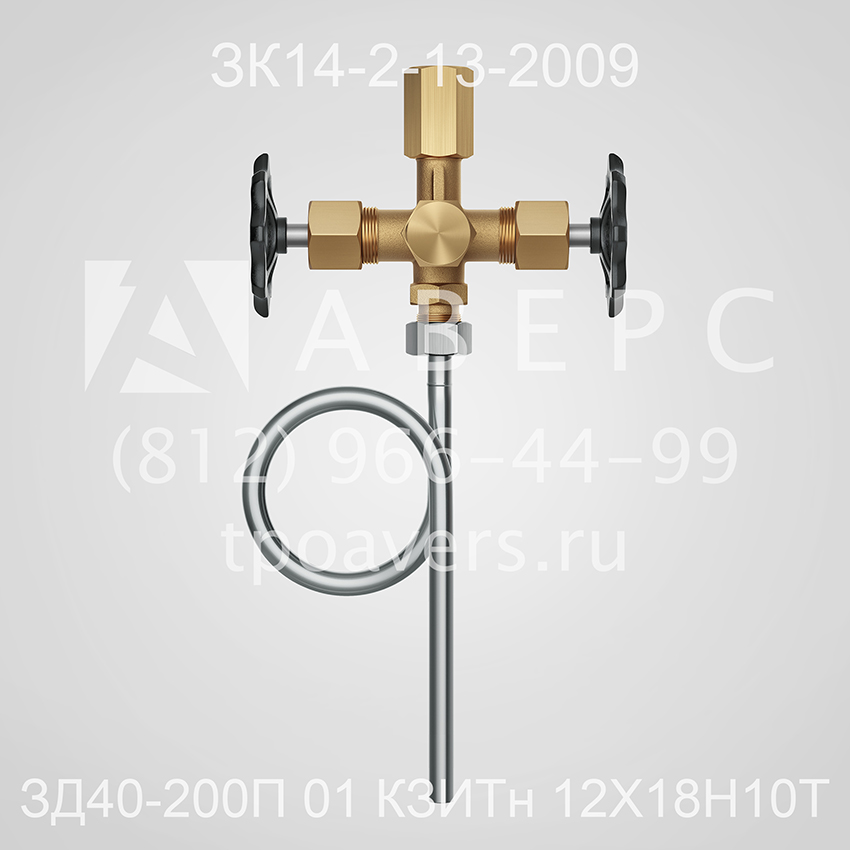

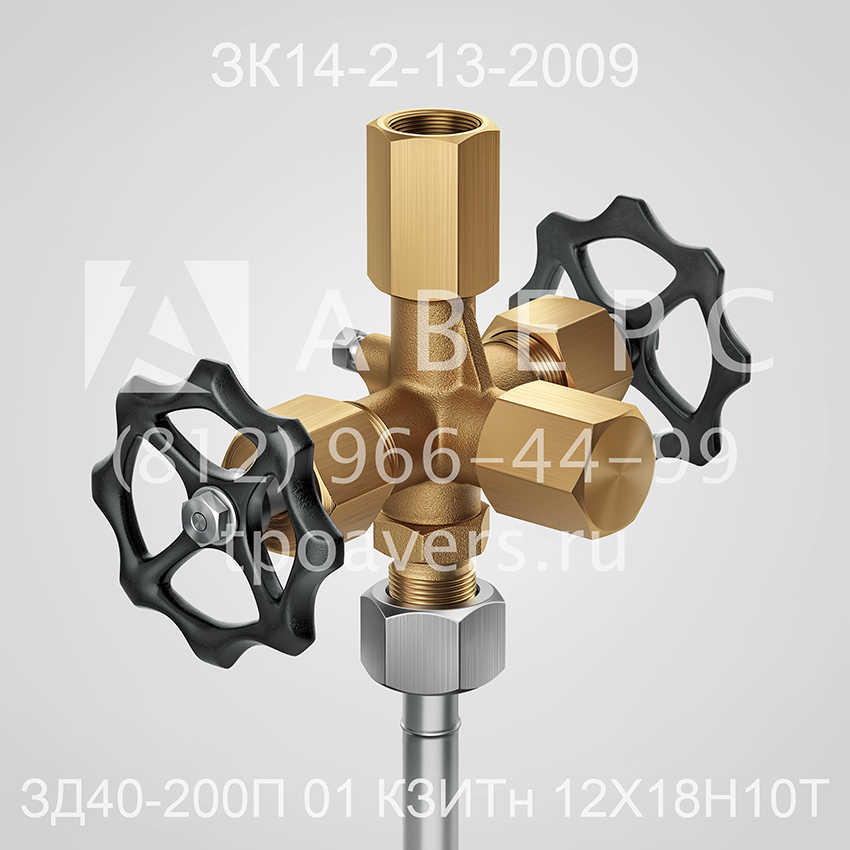

Отборное устройство давления прямое ЗД40-200П 01 КЗИТн 12Х18Н10Т ЗК14-2-13-2009 со штуцерно-муфтовым клапаном предназначено для установки рабочего и контрольного манометра на технологическом трубопроводе или стенке аппарата.
Условное давление до 40 МПа (400 кг/см²), температура рабочей среды свыше 70°С.
Среда – неагрессивная.
Тип трубопровода – горизонтальный.
Сведения о входящих в состав отборного устройства деталях:
Тип запорного клапана – КЗИТн,
Отвод ОС100в-01Н,
Прокладка ПМ18х10 ТУ 36-1103-83.
В закладных конструкциях ЗД боковое присоединение используется не для установки контрольного манометра, а для присоединения трубопровода для сброса среды в закрытый дренаж.
Исполнения ЗК с латунными клапанами для объектов, на которые распространяются правила ПБ 03-585-03 ограничиваются по температуре измеряемой среды до 100°С по условиям свинчиваемости деталей из разнородных материалов.
Пример условного обозначения:
ЗД40-200П 01 КЗИТн 12Х18Н10Т ЗК14-2-13-2009 без укрепления отверстия
Необходимость укрепления отверстия технологического трубопровода определяет технолог.
|
Обозначение закладной конструкции |
Давление, Мпа (кг/см²) |
Температура, °С |
Тип клапана |
Материалы, контактирующие со средой |
|
ЗД40-200П 01 КЗИТн |
40 (400) |
200 |
КЗИТн |
сталь 12Х18Н10Т, фторопласт 4 |
