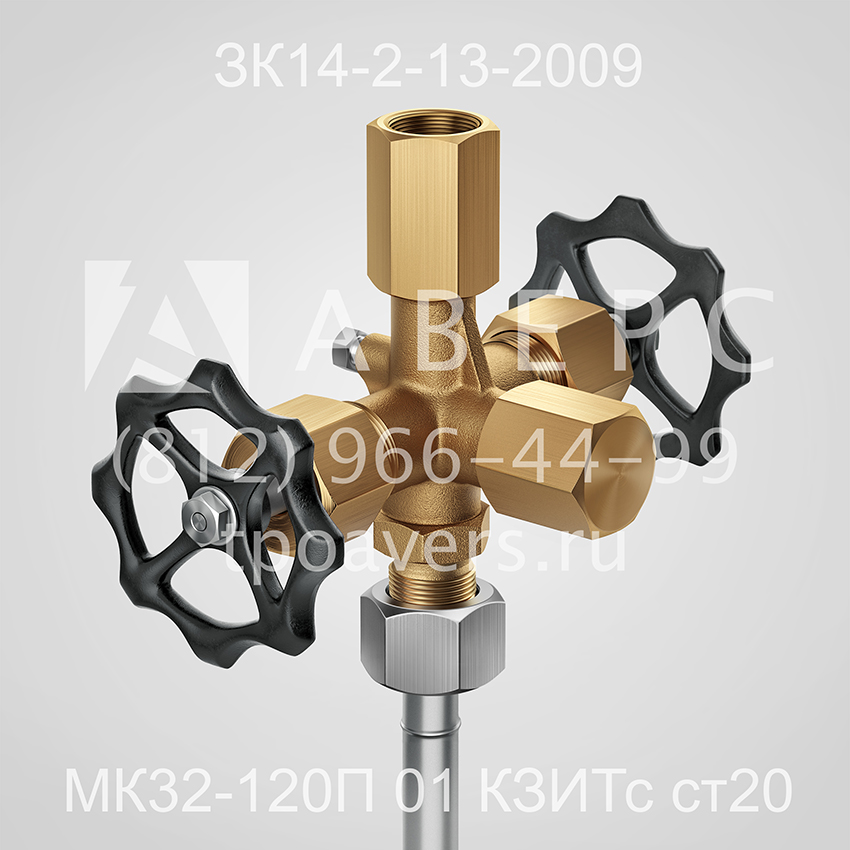

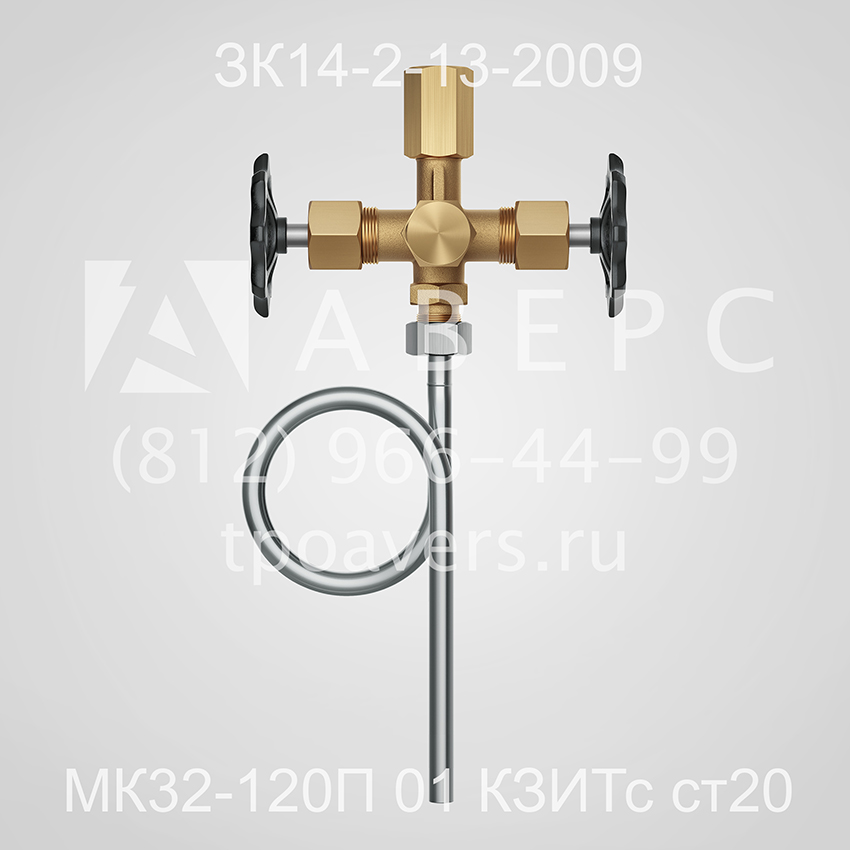

Отборное устройство МК32-120П 01 КЗИТс ст20

Описание и область применения

Отборное устройство давления прямое МК32-120П 01 КЗИТс ст20 ЗК14-2-13-2009 со штуцерно-муфтовым клапаном предназначено для установки рабочего и контрольного манометра на технологическом трубопроводе или стенке аппарата.

Условное давление до 32 МПа (320 кг/см²), температура рабочей среды свыше 70°С.

Среда – неагрессивная.

Тип трубопровода – горизонтальный.

Сведения о входящих в состав отборного устройства деталях:

Тип запорного клапана – КЗИТс,

Соединение НСН14хМ20 ТУ 4218-013-01395839-01,

Труба цельнотянутая 14х2 L=700 мм,

Прокладка ПМ18х10 ТУ 36-1103-83.

Пример условного обозначения:

МК32-120П 01 КЗИТс ст20 ЗК14-2-13-2009 без укрепления отверстия.

Необходимость укрепления отверстия технологического трубопровода определяет технолог.
