Описание и область применения

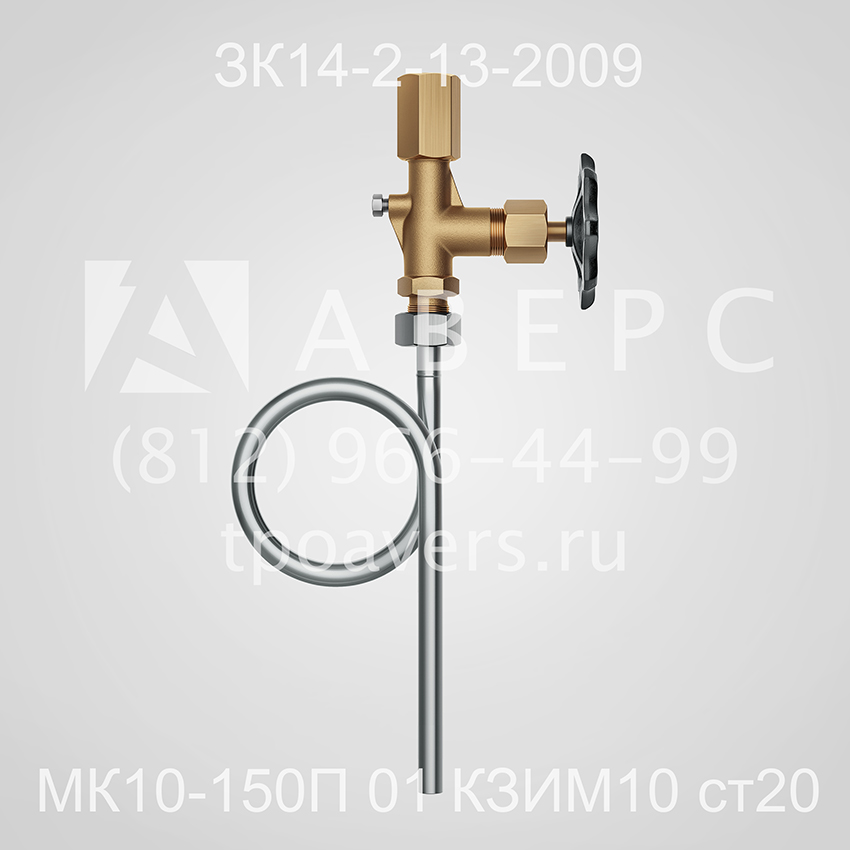

Отборное устройство давления прямое МК10-150П 01 КЗИМ10 ст20 ЗК14-2-13-2009 со штуцерно-муфтовым клапаном предназначено для установки рабочего и контрольного манометра на технологическом трубопроводе или стенке аппарата.
Условное давление Ру до 10 МПа (100 кг/см²), температура рабочей среды свыше 70°С.
Среда – неагрессивная.
Тип трубопровода – горизонтальный.
Сведения о входящих в состав отборного устройства деталях:

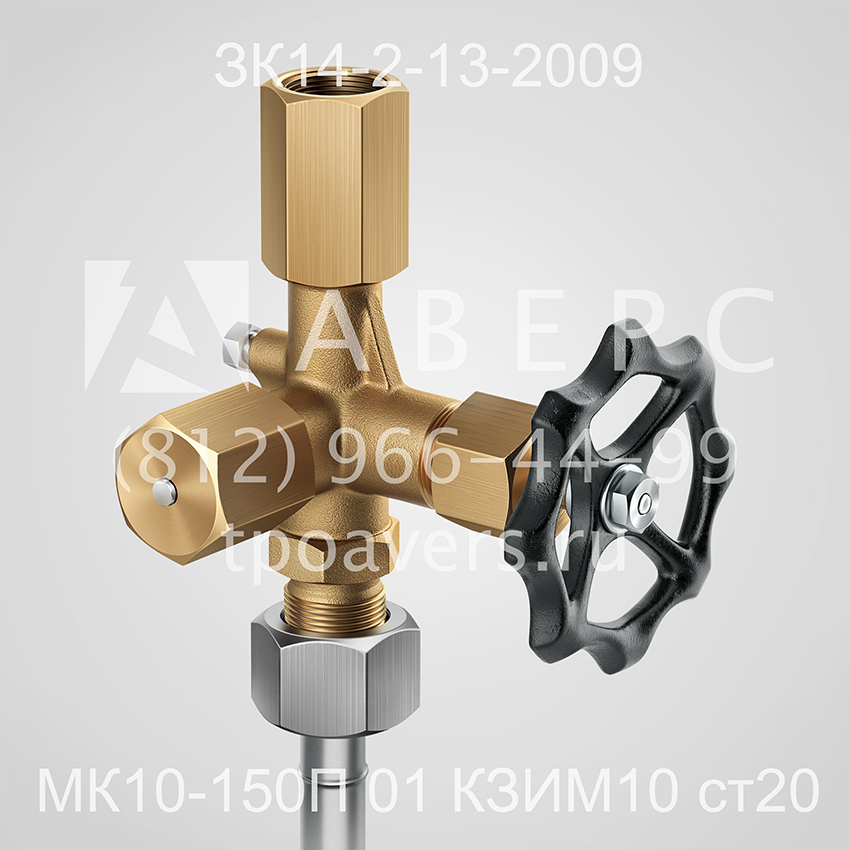

Тип запорного клапана - КЗИМ 10,
Соединение НСН14хМ20 ТУ 4218-013-01395839-01,
Труба цельнотянутая 14х2 L=700 мм,
Прокладка ПМ18х10 ТУ 36-1103-83.
Пример условного обозначения:
МК10-150П 01 КЗИМ10 ст20 ЗК14-2-13-2009 без укрепления отверстия.
Необходимость укрепления отверстия технологического трубопровода определяет технолог.
|
Обозначение закладной конструкции |
Давление, Мпа (кг/см²) |
Температура, °С |
Тип клапана |
Материалы, контактирующие со средой |
|
МК10-150П 01 КЗИМ10 ст20 |
1,6 (16) |
150 |
КЗИМ 10 |
Латунь, ст20 |
