Отборное устройство С1,6-160У КТНр1,6-Н Пл

Описание и область применения

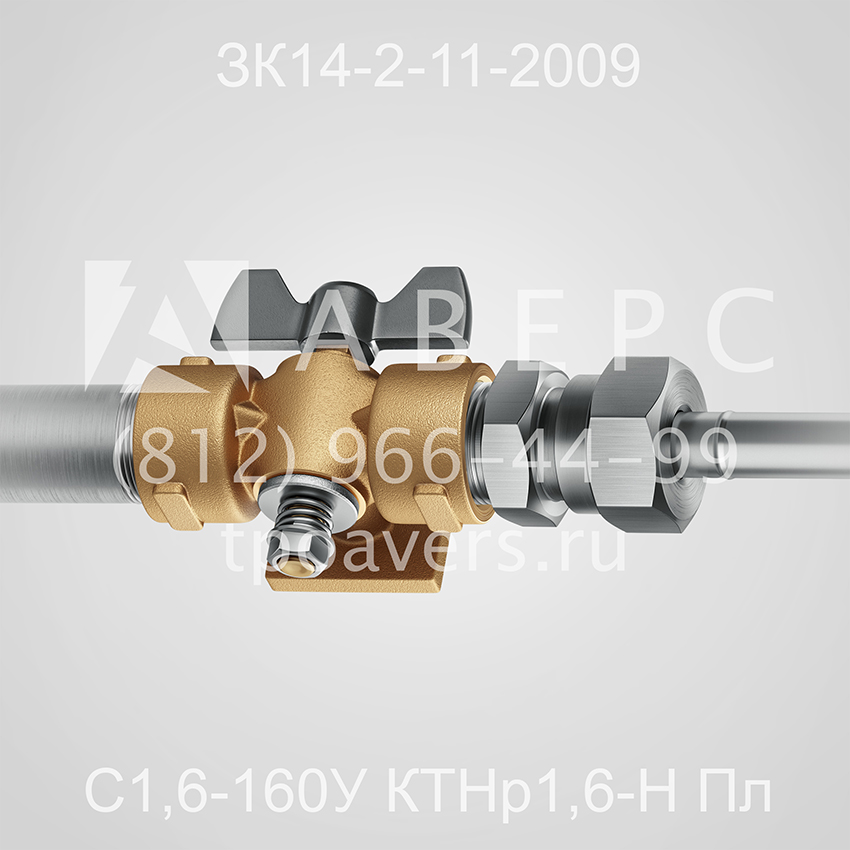

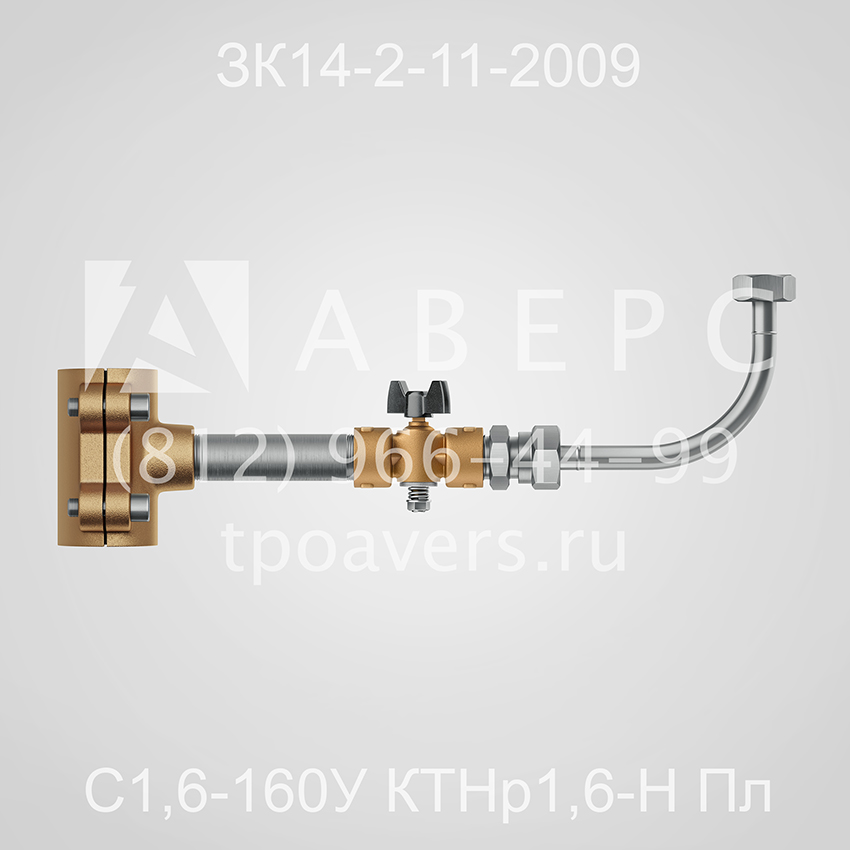

Отборное устройство давления угловое С1,6-160У КТНр1,6-Н Пл ЗК14-2-11-2009 с муфтовым клапаном предназначено для установки манометра на технологическом трубопроводе из пластмассы.

Условное давление Ру до 1,6 МПа (16 кг/см²), температура рабочей среды до 70°С.

Тип трубопровода – вертикальный, пластмасса.

Среда – неагрессивная.

Сведения о входящих в состав отборного устройства деталях:

Тип запорного клапана – КТНр1,6-Н,

Ниппель Н-G1/2 из стали 12Х18Н10Т ТУ 4218-014-01395839-96,

Соединение НСН14хМ20 из стали 12Х18Н10Т ТУ 4218-013-01395839-01,

Соединение НСВ14хМ20 из стали 12Х18Н10Т ТУ 4218-013-01395839-01,

Труба цельнотянутая 14х2 L=180 мм,

Прокладка ПП18х10 ТУ 36-1103-83.

Седелка с резьбовой муфтой G1/2” подбирается по наружному диаметру пластмассового трубопровода.

Пример условного обозначения:

С1,6-160У КТНр1,6-Н Пл ЗК14-2-11-2009 без укрепления отверстия.

Необходимость укрепления отверстия технологического трубопровода определяет технолог.
