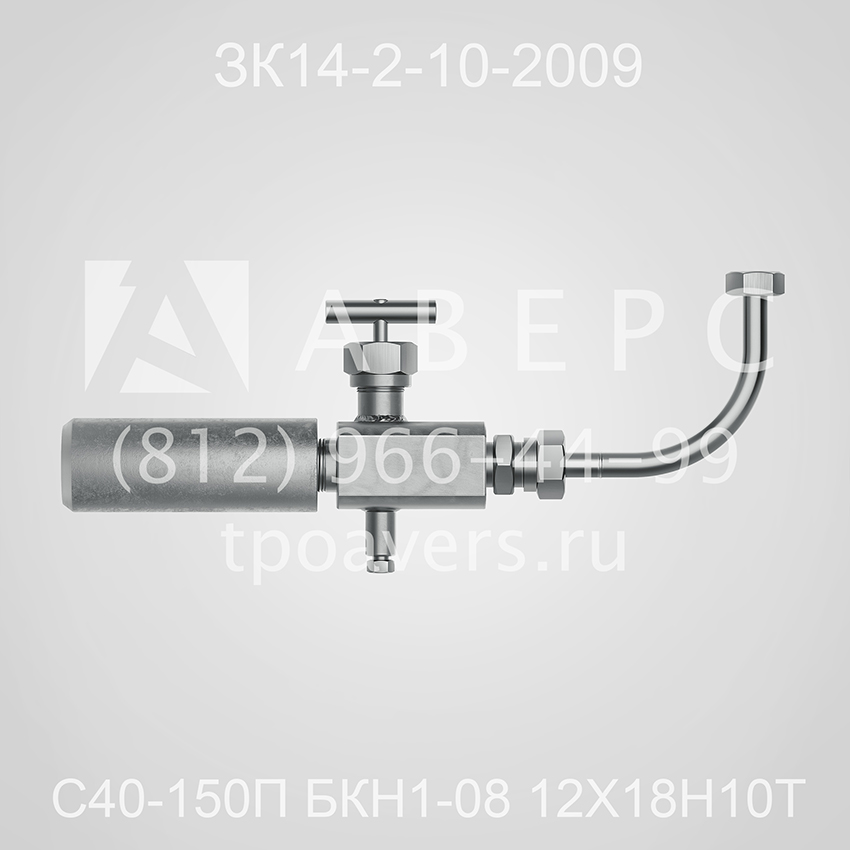

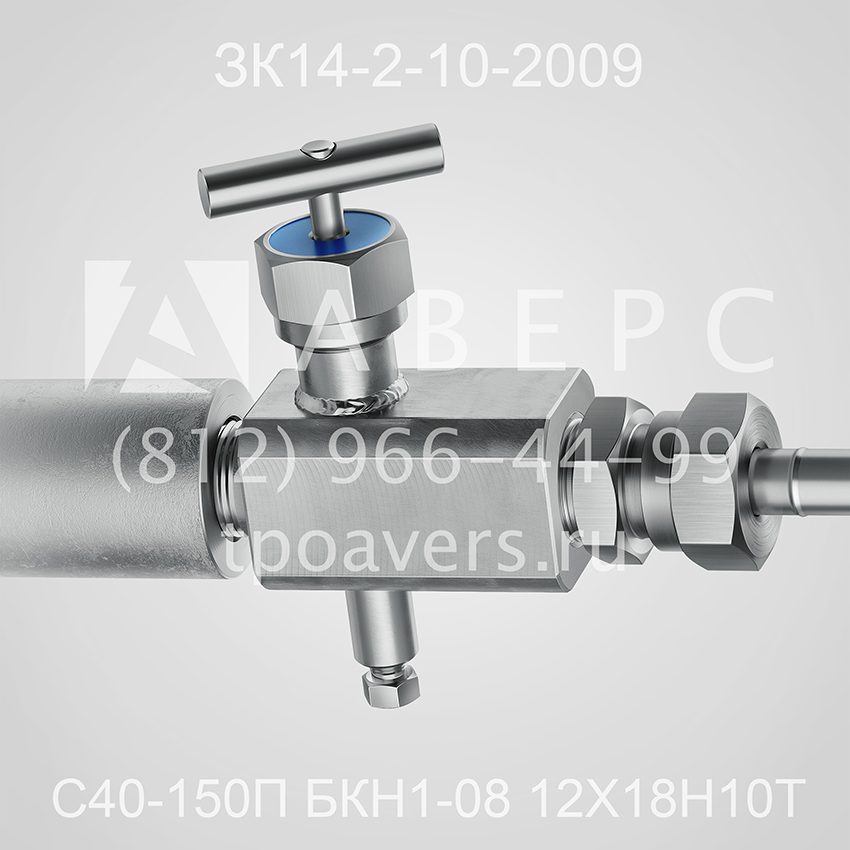

Отборное устройство С40-150П БКН1-08 12Х18Н10Т

Описание и область применения

Отборное устройство давления угловое С40-150У БКН1-08 12Х18Н10Т ЗК14-2-410-2009 со штуцерно-муфтовым клапаном предназначено для установки рабочего манометра на технологическом трубопроводе или стенке аппарата.

Условное давление до 40 МПа (400 кг/см²) температура рабочей среды до 70°С.

Среда – неагрессивная.

Тип трубопровода – вертикальный.

Сведения о входящих в состав отборного устройства деталях:

Тип запорного клапана – БКН1-08,

Бобышка БП02-М20х1,5-100 из стали 12Х18Н10Т ТУ 4218-17416124-001-96,

Соединение НСН14хМ20 из стали 12Х18Н10Т ТУ 4218-013-01395839-01,

Соединение НСВ14хМ20 из стали 12Х18Н10Т ТУ 4218-013-01395839-01,

Труба цельнотянутая 14х2 L=180 мм,

Прокладка ПП18х10 ТУ 36-1103-83.

Пример условного обозначения:

С40-150У БКН1-08 12Х18Н10ТЗК14-2-10-2009 без укрепления отверстия.

Необходимость укрепления отверстия технологического трубопровода определяет технолог.
