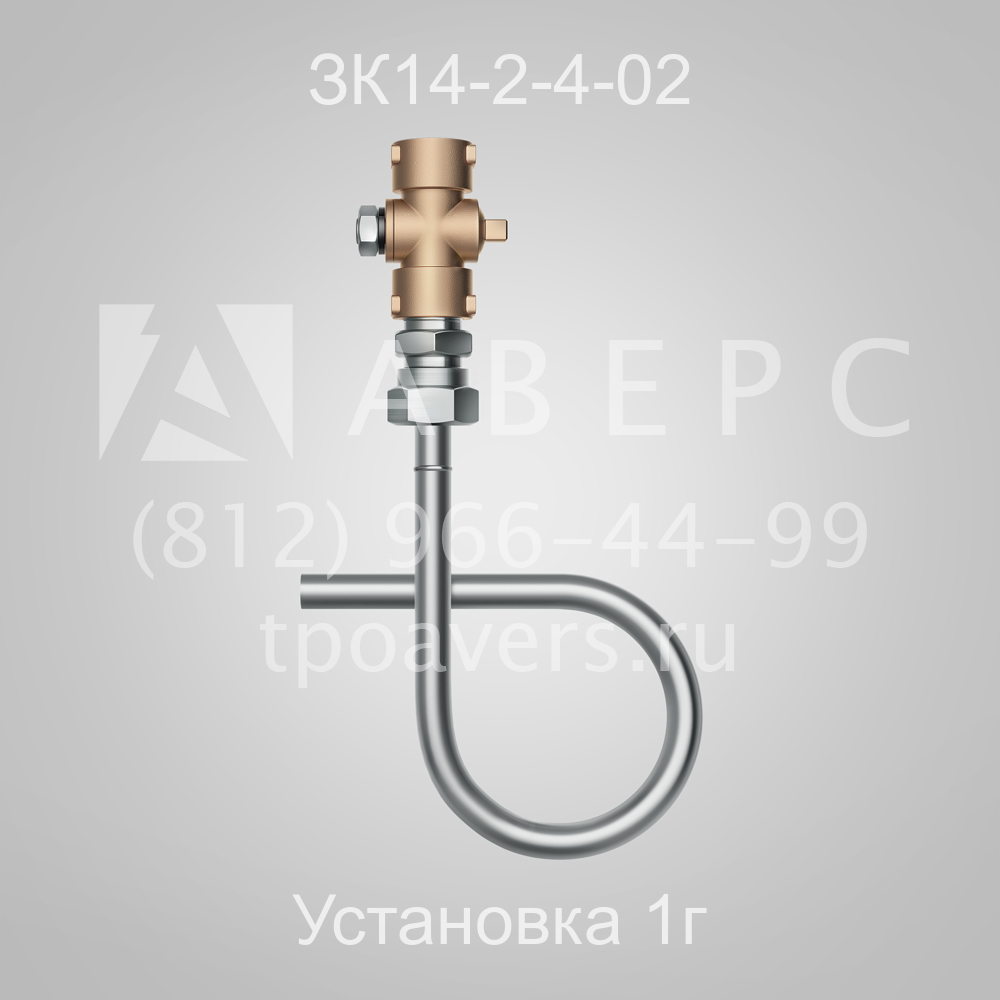

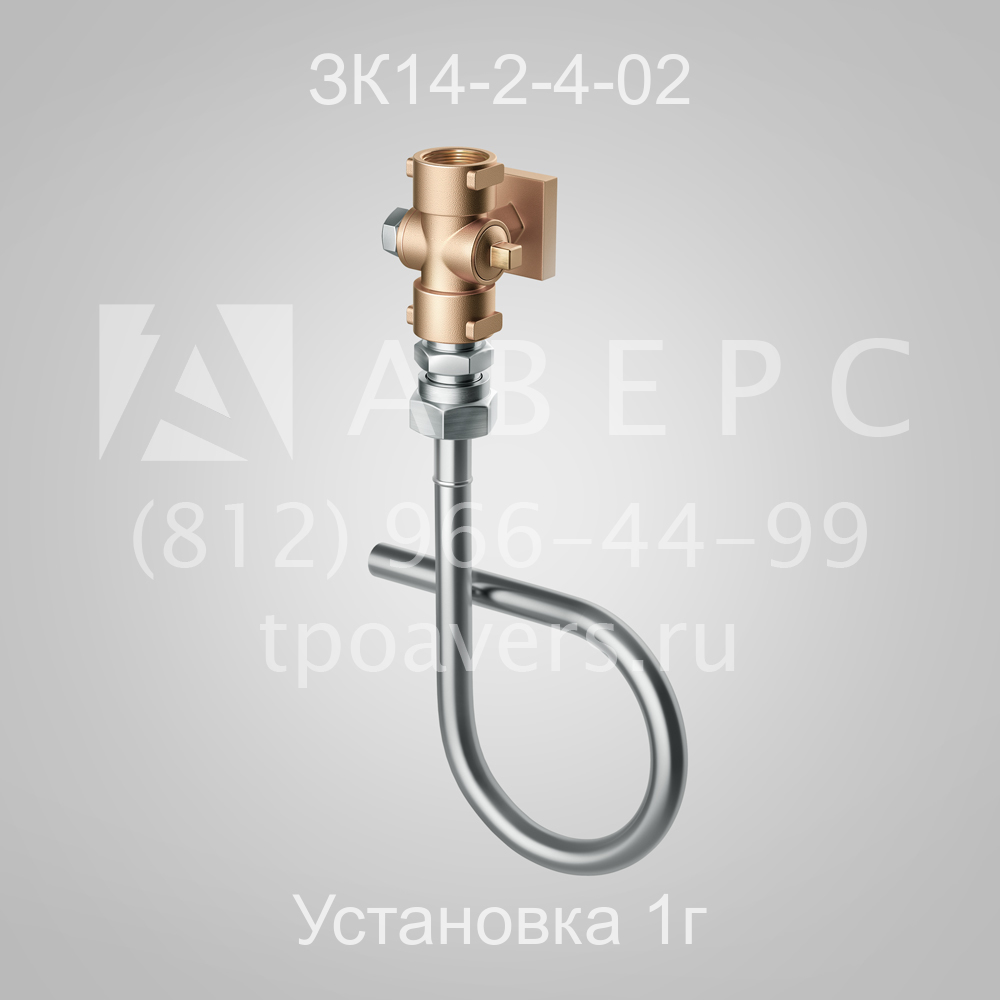

Отборное устройство ЗК14-2-4-02 Установка 1г
Цена 840 ₽ с НДС
|
|
Основные технические характеристики:
100
out of 100
based on 24 user ratings
|
- Описание
- Таблица подбора
- Наши отгрузки
Описание и область применения
Отборное устройство давления угловое ЗК14-2-4-02 Установка 1г предназначено для отбора импульса давления и монтажа манометров на технологических трубопроводах и аппаратах с неагрессивной средой.
Условное давление до 1,6 МПа (16 кг/см²) температура рабочей среды до 225°С.
Тип запорного клапана - 11Б38бк1 (ВИЛН 491715 002-01)
Допустимое условное обозначение:
1,6-225-ст20-МУ-(ВИЛН 491715 002-01) рис. 1 без укрепления отверстия
Таблица подбора
| Модель | Давление, Мпа (кг/см²) | Температура, °С | Тип клапана | Материал |
|---|---|---|---|---|
| Установка 1г | 1,6 (16) | 225 | 11Б38бк1 | ст. 20 |
| Установка 1г-У | 1,6 (16) | 225 | 11Б38бк1 | ст. 20 |
| Установка 2г | 16 (160) | 200 | 14с64нж | ст. 20 |
| Установка 2г-У | 16 (160) | 200 | 14с64нж | ст. 20 |
| Установка 2г-1У | 16 (160) | 200 | 15с45бк1 | ст. 20 |
| Установка 2г-2 | 16 (160) | 200 | 15с67бк1 | ст. 20 |
| Установка 2г-2У | 16 (160) | 200 | 15с67бк1 | ст. 20 |
| Установка 2г-3 | 16 (160) | 200 | ПЗ 22038-006 | ст. 20 |
| Установка 2г-3У | 16 (160) | 200 | ПЗ 22038-006 | ст. 20 |
| Установка 2г-4 | 16 (160) | 200 | 15нж67бк1 | ст. 12Х18Н10Т |
| Установка 2г-4У | 16 (160) | 200 | 15нж67бк1 | ст. 12Х18Н10Т |
| Установка 2г-5 | 16 (160) | 200 | 15нж54бк5 | ст. 12Х18Н10Т |
| Установка 2г-5У | 16 (160) | 200 | 15нж54бк5 | ст. 12Х18Н10Т |
| Установка 3г | 40 (400) | 200 | 15лс67п | ст. 20 |
| Установка 3г-У | 40 (400) | 200 | 15лс67п | ст. 20 |
| Установка 4г | 16 (160) | 200 | 14с64нж | ст. 20 |
| Установка 4г-У | 16 (160) | 200 | 14с64нж | ст. 20 |
| Установка 4г-1 | 16 (160) | 200 | 15с45бк1 | ст. 20 |
| Установка 4г-1У | 16 (160) | 200 | 15с45бк1 | ст. 20 |
| Установка 4г-2 | 16 (160) | 200 | 15с67бк1 | ст. 20 |
| Установка 4г-2У | 16 (160) | 200 | 15с67бк1 | ст. 20 |
| Установка 4г-3 | 16 (160) | 200 | ПЗ 22038-015 | ст. 20 |
| Установка 4г-3У | 16 (160) | 200 | ПЗ 22038-015 | ст. 20 |
| Установка 2г-1 | 16 (160) | 200 | 15с45бк1 | ст. 20 |
