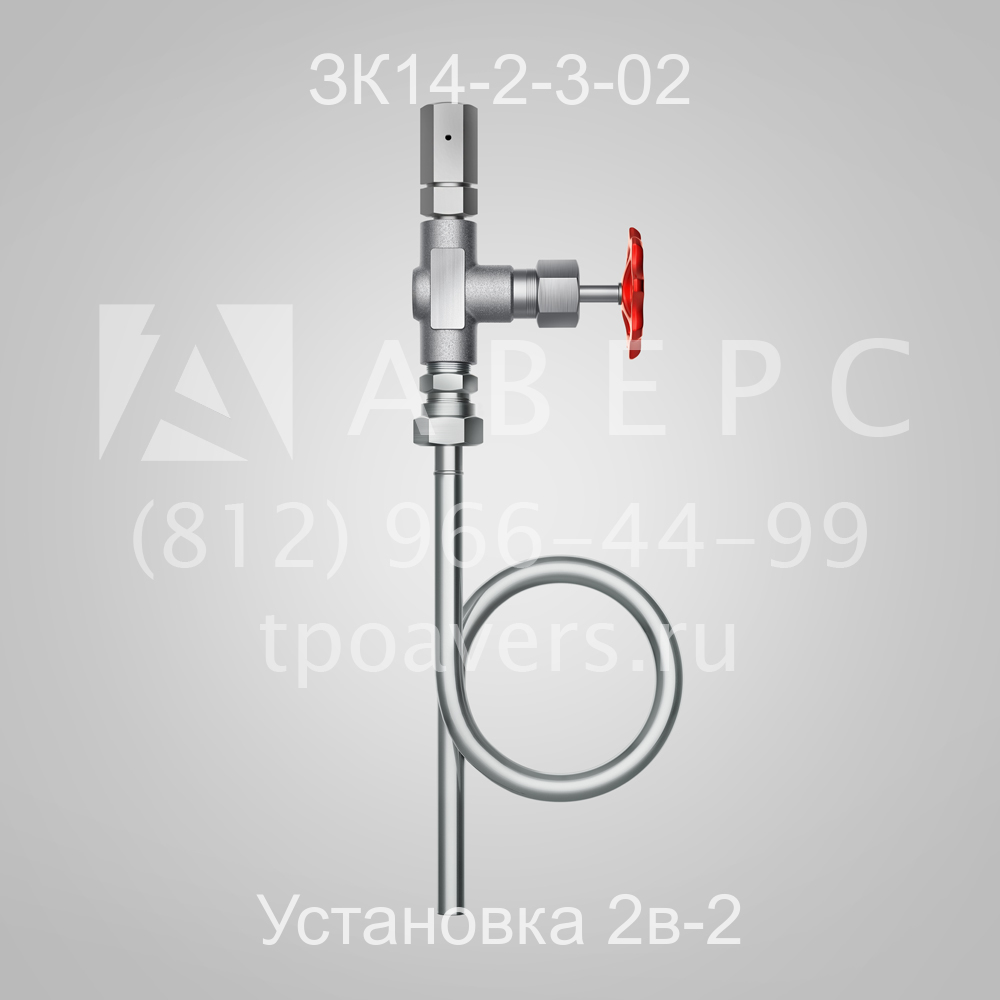

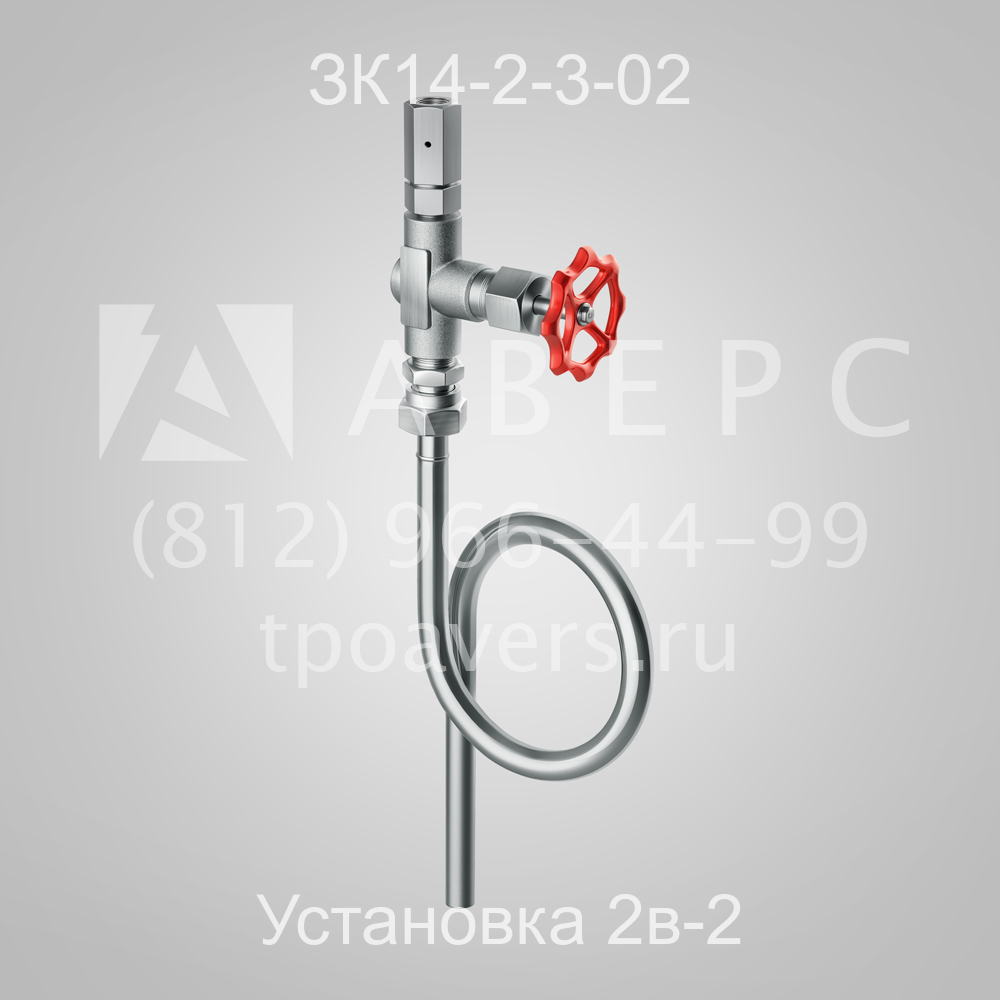

Отборное устройство ЗК14-2-3-02 Установка 2в-2
|
|
Основные технические характеристики:
100
out of 100
based on 24 user ratings
|
- Описание
- Таблица подбора
- Наши отгрузки
Описание и область применения
Отборное устройство давления прямое ЗК14-2-3-02 Установка 2в-2 предназначено для отбора импульса давления и монтажа манометров на технологических трубопроводах и аппаратах с агрессивной средой.
Условное давление до 16 МПа (160 кг/см²) температура рабочей среды до 200°С.
Тип запорного клапана – 15с67бк1 (КЗ 21215-006-01)
Допустимое условное обозначение:
16-200-ст20-МП-(КЗ 21215-006-01) рис. 2 без укрепления отверстия
Таблица подбора
| Модель | Давление, Мпа (кг/см²) | Температура, °С | Тип клапана | Материал |
|---|---|---|---|---|
| Установка 1в | 1,6 (16) | 225 | 11Б38бк1 | ст. 20 |
| Установка 1в-У | 1,6 (16) | 225 | 11Б38бк1 | ст. 20 |
| Установка 2в | 16 (160) | 200 | 14с64нж | ст. 20 |
| Установка 2в-У | 16 (160) | 200 | 14с64нж | ст. 20 |
| Установка 2в-1У | 16 (160) | 200 | 15с45бк1 | ст. 20 |
| Установка 2в-2 | 16 (160) | 200 | 15с67бк1 | ст. 20 |
| Установка 2в-2У | 16 (160) | 200 | 15с67бк1 | ст. 20 |
| Установка 2в-3 | 16 (160) | 200 | ПЗ 22038-006 | ст. 20 |
| Установка 2в-3У | 16 (160) | 200 | ПЗ 22038-006 | ст. 20 |
| Установка 2в-4 | 16 (160) | 200 | 15нж67бк1 | ст. 12Х18Н10Т |
| Установка 2в-4У | 16 (160) | 200 | 15нж67бк1 | ст. 12Х18Н10Т |
| Установка 2в-5 | 16 (160) | 200 | 15нж54бк5 | ст. 12Х18Н10Т |
| Установка 2в-5У | 16 (160) | 200 | 15нж54бк5 | ст. 12Х18Н10Т |
| Установка 3в | 40 (400) | 200 | 15лс67п | ст. 20 |
| Установка 3в-У | 40 (400) | 200 | 15лс67п | ст. 20 |
| Установка 4в | 16 (160) | 200 | 14с64нж | ст. 20 |
| Установка 4в-У | 16 (160) | 200 | 14с64нж | ст. 20 |
| Установка 4в-1 | 16 (160) | 200 | 15с45бк1 | ст. 20 |
| Установка 4в-1У | 16 (160) | 200 | 15с45бк1 | ст. 20 |
| Установка 4в-2 | 16 (160) | 200 | 15с67бк1 | ст. 20 |
| Установка 4в-2У | 16 (160) | 200 | 15с67бк1 | ст. 20 |
| Установка 4в-3 | 16 (160) | 200 | ПЗ 22038-015 | ст. 20 |
| Установка 4в-3У | 16 (160) | 200 | ПЗ 22038-015 | ст. 20 |
| Установка 2в-1 | 16 (160) | 200 | 15с45бк1 | ст. 20 |
