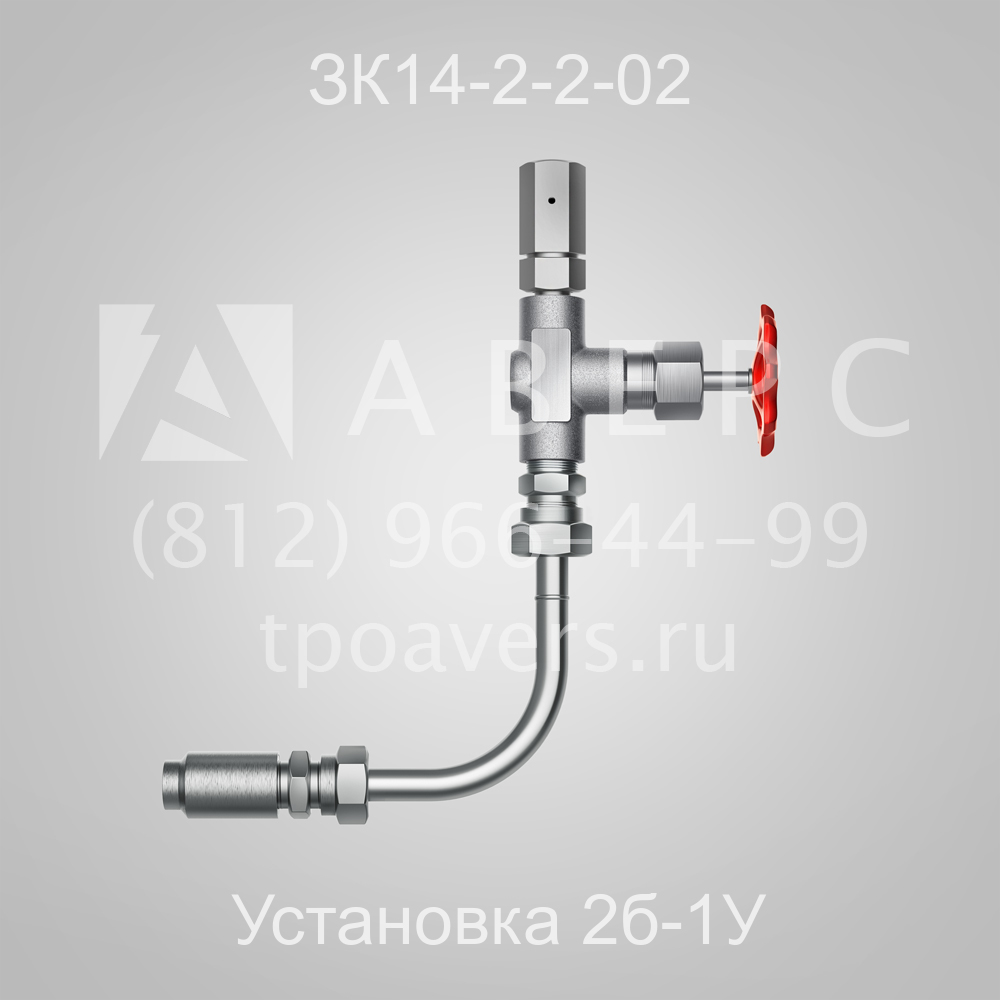

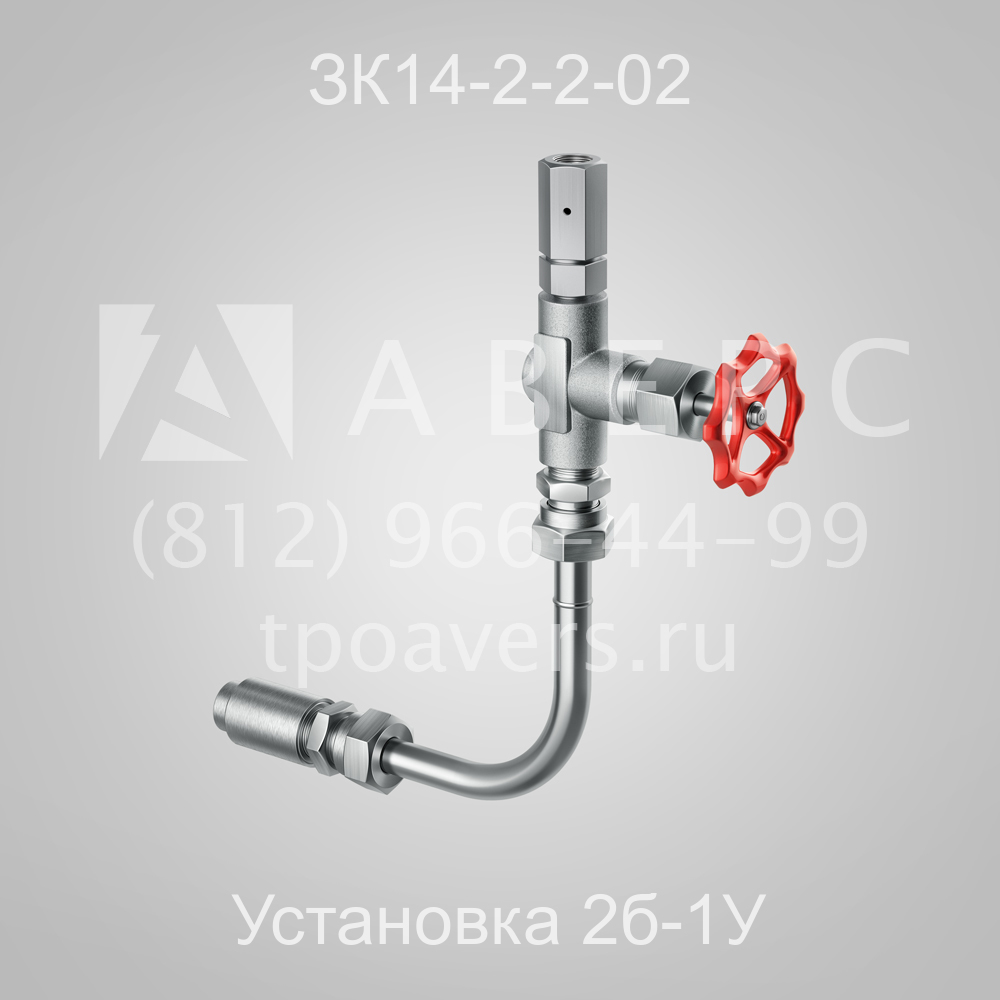

Отборное устройство ЗК14-2-2-02 Установка 2б-1У
|
|
Основные технические характеристики:
100
out of 100
based on 24 user ratings
|
- Описание
- Таблица подбора
- Наши отгрузки
Описание и область применения
Отборное устройство давления угловое ЗК14-2-2-02 Установка 2б-1У предназначено для отбора импульса давления и монтажа манометров на технологических трубопроводах и аппаратах с агрессивной средой.
Условное давление до 16 МПа (160 кг/см²) температура рабочей среды до 70°С.
Тип запорного клапана – 15с45бк1 (ОБ22.044.015.00.05)
Допустимое условное обозначение:
16-70-ст20-МУ-(ОБ22.044.015.00.05) рис. 2 с укреплением отверстия
Таблица подбора
| Модель | Давление, Мпа (кг/см²) | Температура, °С | Тип клапана | Материал |
|---|---|---|---|---|
| Установка 1б | 1,6 (16) | 70 | 11Б38бк1 | ст. 20 |
| Установка 1б-У | 1,6 (16) | 70 | 11Б38бк1 | ст. 20 |
| Установка 2б | 16 (160) | 70 | 14с64нж | ст. 20 |
| Установка 2б-У | 16 (160) | 70 | 14с64нж | ст. 20 |
| Установка 2б-1У | 16 (160) | 70 | 15с45бк1 | ст. 20 |
| Установка 2б-2 | 16 (160) | 70 | 15с67бк1 | ст. 20 |
| Установка 2б-2У | 16 (160) | 70 | 15с45бк1 | ст. 20 |
| Установка 2б-3 | 16 (160) | 70 | ПЗ 22038-006 | ст. 20 |
| Установка 2б-3У | 16 (160) | 70 | ПЗ 22038-006 | ст. 20 |
| Установка 2б-4 | 16 (160) | 70 | 15нж67бк1 | ст. 12Х18Н10Т |
| Установка 2б-4У | 16 (160) | 70 | 15нж67бк1 | ст. 12Х18Н10Т |
| Установка 2б-5 | 16 (160) | 70 | 15нж54бк5 | ст. 12Х18Н10Т |
| Установка 2б-5У | 16 (160) | 70 | 15нж54бк5 | ст. 12Х18Н10Т |
| Установка 3б | 40 (400) | 70 | 15лс67п | ст. 20 |
| Установка 3б-У | 40 (400) | 70 | 15лс67п | ст. 20 |
| Установка 4б | 16 (160) | 70 | 14с64нж | ст. 20 |
| Установка 4б-У | 16 (160) | 70 | 14с64нж | ст. 20 |
| Установка 4б-1 | 16 (160) | 70 | 15с45бк1 | ст. 20 |
| Установка 4б-1У | 16 (160) | 70 | 15с45бк1 | ст. 20 |
| Установка 4б-2 | 16 (160) | 70 | 15с67бк1 | ст. 20 |
| Установка 4б-2У | 16 (160) | 70 | 15с67бк1 | ст. 20 |
| Установка 4б-3 | 16 (160) | 70 | ПЗ 22038-015 | ст. 20 |
| Установка 4б-3У | 16 (160) | 70 | ПЗ 22038-015 | ст. 20 |
| Установка 2б-1 | 16 (160) | 70 | 15с45бк1 | ст. 20 |
