Отборное устройство давления с шаровым краном ЗК14-2-13-02 Установка 4д-2
|
|
Основные технические характеристики:
100
out of 100
based on 24 user ratings
|
- Описание
- Таблица подбора
- Наши отгрузки
Описание и область применения

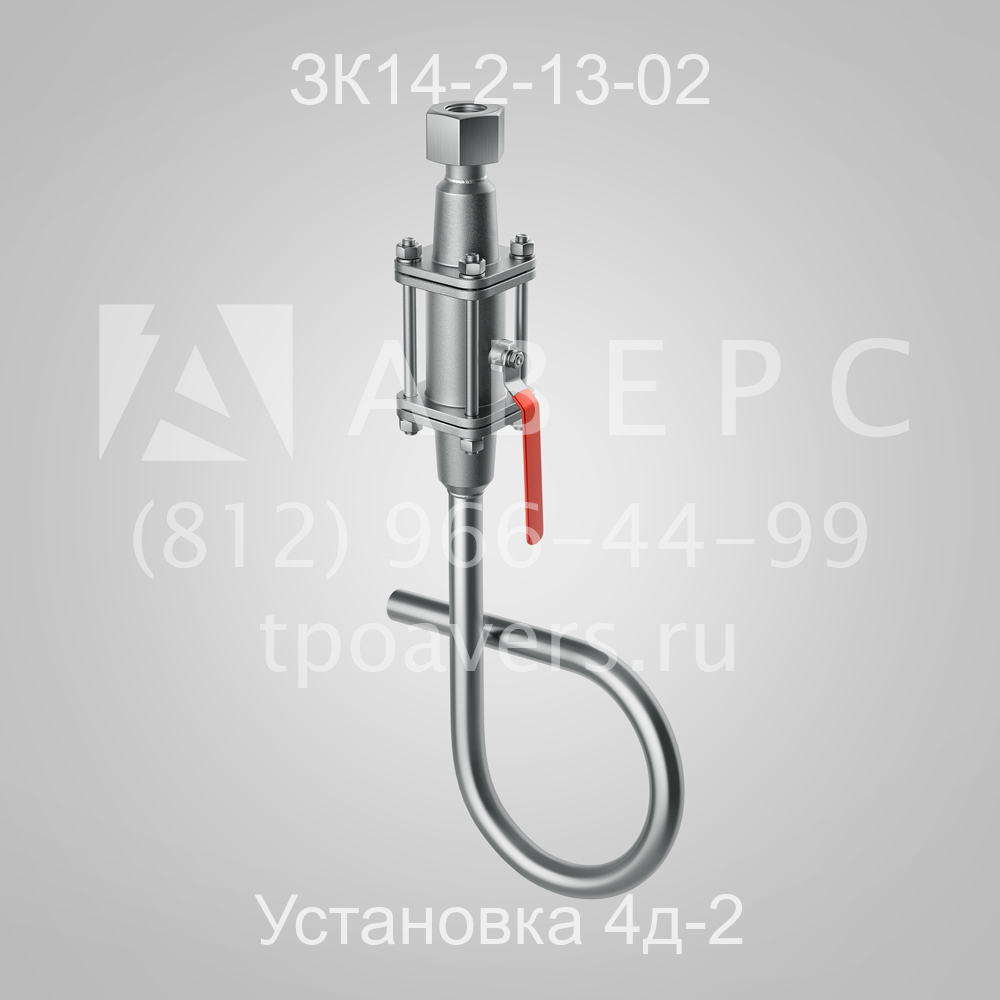

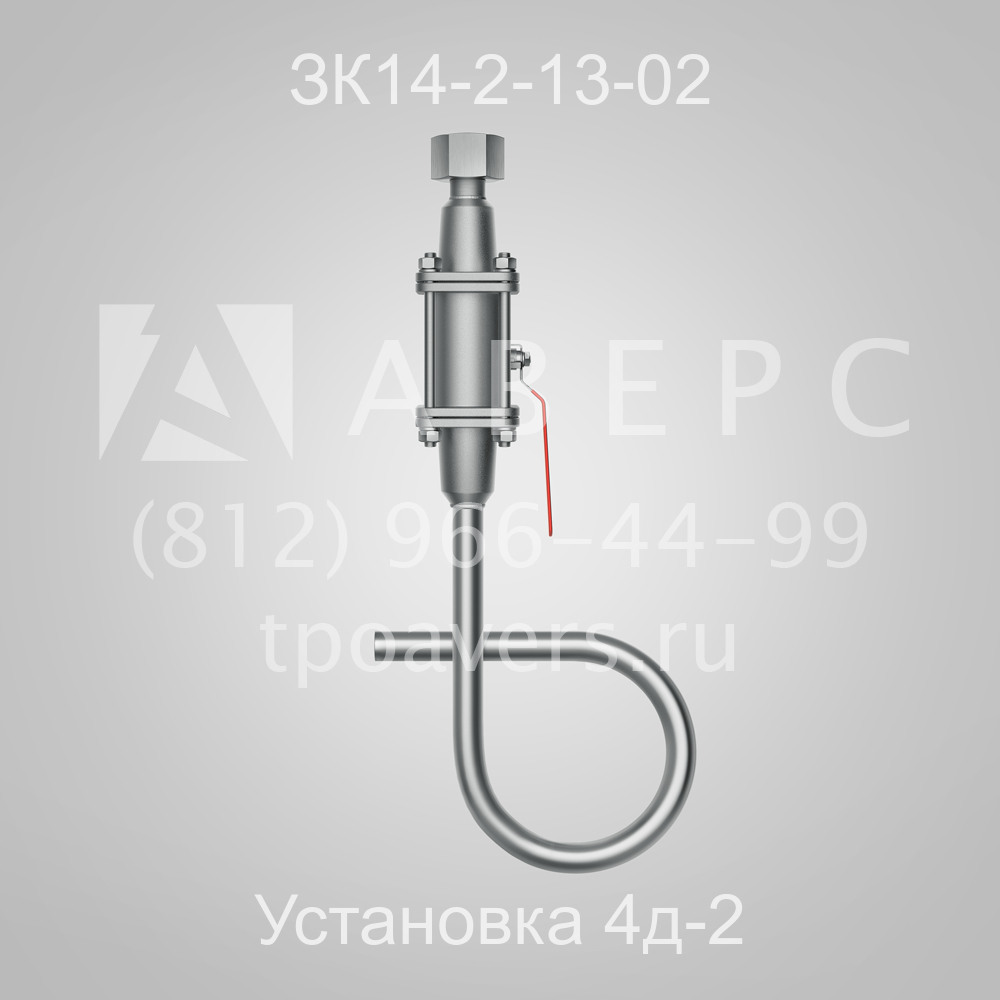

Отборное устройство давления с шаровым краном ЗК14-2-13-02 Установка 4д-2 предназначено для отбора импульса давления и монтажа манометров на технологических трубопроводах и аппаратах с неагрессивной средой.
Условное давление до 5 МПа (50 кг/см²), температура рабочей среды свыше 70°С.
Тип запорного клапана – Шаровой кран ШКР015-НЖ
Измеряемая среда – жидкость, пар, газ.
Таблица подбора
| Модель | Давление, Мпа (кг/см²) | Температура, °С | Тип клапана | Материал |
|---|---|---|---|---|
| Установка 1д-1 | 5 (50) | До 70 | ШКР015-УНЖ | ст. 20 |
| Установка 1д-2 | 5 (50) | До 70 | ШКР015-УНЖ | ст. 20 |
| Установка 1д-1У | 5 (50) | До 70 | ШКР015-УНЖ | ст. 20 |
| Установка 1д-2У | 5 (50) | До 70 | ШКР015-НЖ | ст. 20 |
| Установка 2ж-1 | 5 (50) | До 70 | ШКР015-УНЖ | ст. 20 |
| Установка 2ж-1У | 5 (50) | До 70 | ШКР015-УНЖ | ст. 20 |
| Установка 2ж-2У | 5 (50) | До 70 | ШКР015-НЖ | ст. 20 |
| Установка 3д-1 | 5 (50) | Свыше 70 | ШКР015-УНЖ | ст. 20 |
| Установка 3д-2 | 5 (50) | Свыше 70 | ШКР015-НЖ | ст. 20 |
| Установка 3д-1У | 5 (50) | Свыше 70 | ШКР015-УНЖ | ст. 20 |
| Установка 3д-2У | 5 (50) | Свыше 70 | ШКР015-НЖ | ст. 20 |
| Установка 4д-1 | 5 (50) | Свыше 70 | ШКР015-УНЖ | ст. 20 |
| Установка 4д-2 | 5 (50) | Свыше 70 | ШКР015-НЖ | ст. 20 |
| Установка 4д-1У | 5 (50) | Свыше 70 | ШКР015-УНЖ | ст. 20 |
| Установка 4д-2У | 5 (50) | Свыше 70 | ШКР015-НЖ | ст. 20 |
| Установка 5ж-1 | 5 (50) | До 70 | ШКР015-УНЖ | ст. 20 |
| Установка 5ж-2 | 5 (50) | До 70 | ШКР015-НЖ | ст. 20 |
| Установка 5ж-1У | 5 (50) | До 70 | ШКР015-УНЖ | ст. 20 |
| Установка 5ж-2У | 5 (50) | До 70 | ШКР015-НЖ | ст. 20 |
| Установка 2ж-2 | 5 (50) | До 70 | ШКР015-НЖ | ст. 20 |
