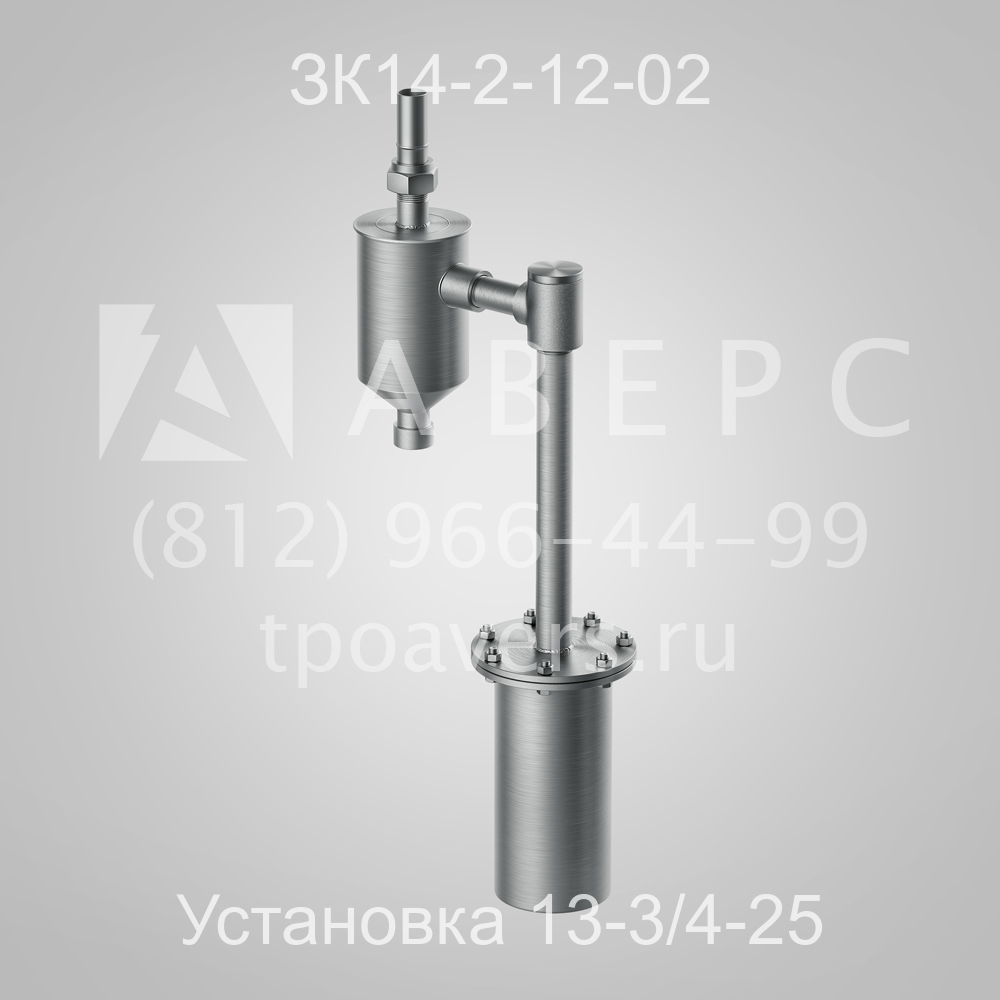

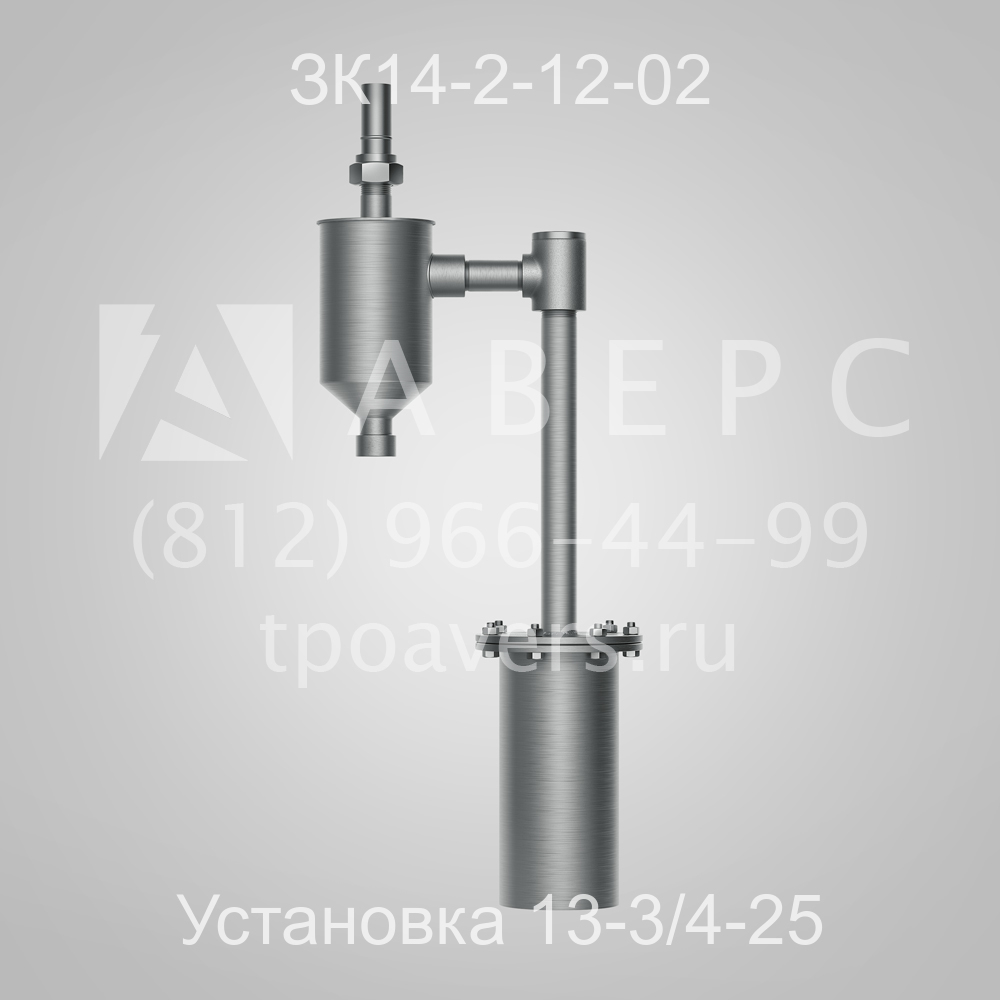

Отборное устройство ЗК14-2-12-02 Установка 13-3/4-25
|
|
Основные технические характеристики:
100
out of 100
based on 24 user ratings
|
- Описание
- Таблица подбора
- Наши отгрузки
Описание и область применения
Отборное устройство ЗК14-2-12-02 Установка 13-3/4-25 предназначено для установки на аппаратах с толстостенной оболочкой и большими колебаниями давления.
Условное давление до 0,01 МПа (0,1 кг/см²) температура рабочей среды до 550°С.
Для установки на горизонтальной плоскости.
Допустимое условное обозначение:
0,01-550-ст.12Х1МФ-Л-(5) Ду 25, рис. 1
Таблица подбора
| Модель | Давление, Мпа (кг/см²) | Температура, °С | Ду, мм | Материал |
|---|---|---|---|---|
| Установка 13-1/1-20 | 0,01 (0,1) | 450 | 20 | ст. 20 |
| Установка 13-2/1-20 | 0,01 (0,1) | 450 | 20 | ст. 20 |
| Установка 13-3/1-20 | 0,01 (0,1) | 450 | 20 | ст. 20 |
| Установка 13-4/1-20 | 0,01 (0,1) | 450 | 20 | ст. 20 |
| Установка 13-5/1-20 | 0,01 (0,1) | 450 | 20 | ст. 20 |
| Установка 13-6/1-20 | 0,01 (0,1) | 450 | 20 | ст. 20 |
| Установка 13-7/1-20 | 0,01 (0,1) | 450 | 20 | ст. 20 |
| Установка 13-8/1-20 | 0,01 (0,1) | 450 | 20 | ст. 20 |
| Установка 13-1/2-25 | 0,01 (0,1) | 450 | 25 | ст. 20 |
| Установка 13-2/2-25 | 0,01 (0,1) | 450 | 25 | ст. 20 |
| Установка 13-3/2-25 | 0,01 (0,1) | 450 | 25 | ст. 20 |
| Установка 13-4/2-25 | 0,01 (0,1) | 450 | 25 | ст. 20 |
| Установка 13-5/2-25 | 0,01 (0,1) | 450 | 25 | ст. 20 |
| Установка 13-6/2-25 | 0,01 (0,1) | 450 | 25 | ст. 20 |
| Установка 13-7/2-25 | 0,01 (0,1) | 450 | 25 | ст. 20 |
| Установка 13-8/2-25 | 0,01 (0,1) | 450 | 25 | ст. 20 |
| Установка 13-1/3-20 | 0,01 (0,1) | 550 | 20 | ст. 12Х1МФ |
| Установка 13-2/3-20 | 0,01 (0,1) | 550 | 20 | ст. 12Х1МФ |
| Установка 13-3/3-20 | 0,01 (0,1) | 550 | 20 | ст. 12Х1МФ |
| Установка 13-4/3-20 | 0,01 (0,1) | 550 | 20 | ст. 12Х1МФ |
| Установка 13-5/3-20 | 0,01 (0,1) | 550 | 20 | ст. 12Х1МФ |
| Установка 13-6/3-20 | 0,01 (0,1) | 550 | 20 | ст. 12Х1МФ |
| Установка 13-7/3-20 | 0,01 (0,1) | 550 | 20 | ст. 12Х1МФ |
| Установка 13-8/3-20 | 0,01 (0,1) | 550 | 20 | ст. 12Х1МФ |
| Установка 13-1/4-25 | 0,01 (0,1) | 550 | 25 | ст. 12Х1МФ |
| Установка 13-2/4-25 | 0,01 (0,1) | 550 | 25 | ст. 12Х1МФ |
| Установка 13-3/4-25 | 0,01 (0,1) | 550 | 25 | ст. 12Х1МФ |
| Установка 13-4/4-25 | 0,01 (0,1) | 550 | 25 | ст. 12Х1МФ |
| Установка 13-5/4-25 | 0,01 (0,1) | 550 | 25 | ст. 12Х1МФ |
| Установка 13-6/4-25 | 0,01 (0,1) | 550 | 25 | ст. 12Х1МФ |
| Установка 13-7/4-25 | 0,01 (0,1) | 550 | 25 | ст. 12Х1МФ |
| Установка 13-8/4-25 | 0,01 (0,1) | 550 | 25 | ст. 12Х1МФ |
