Отборное устройство ЗК14-2-1-02 Установка 4а-3У
|
|
Основные технические характеристики:
100
out of 100
based on 24 user ratings
|
- Описание
- Таблица подбора
- Наши отгрузки
Описание и область применения

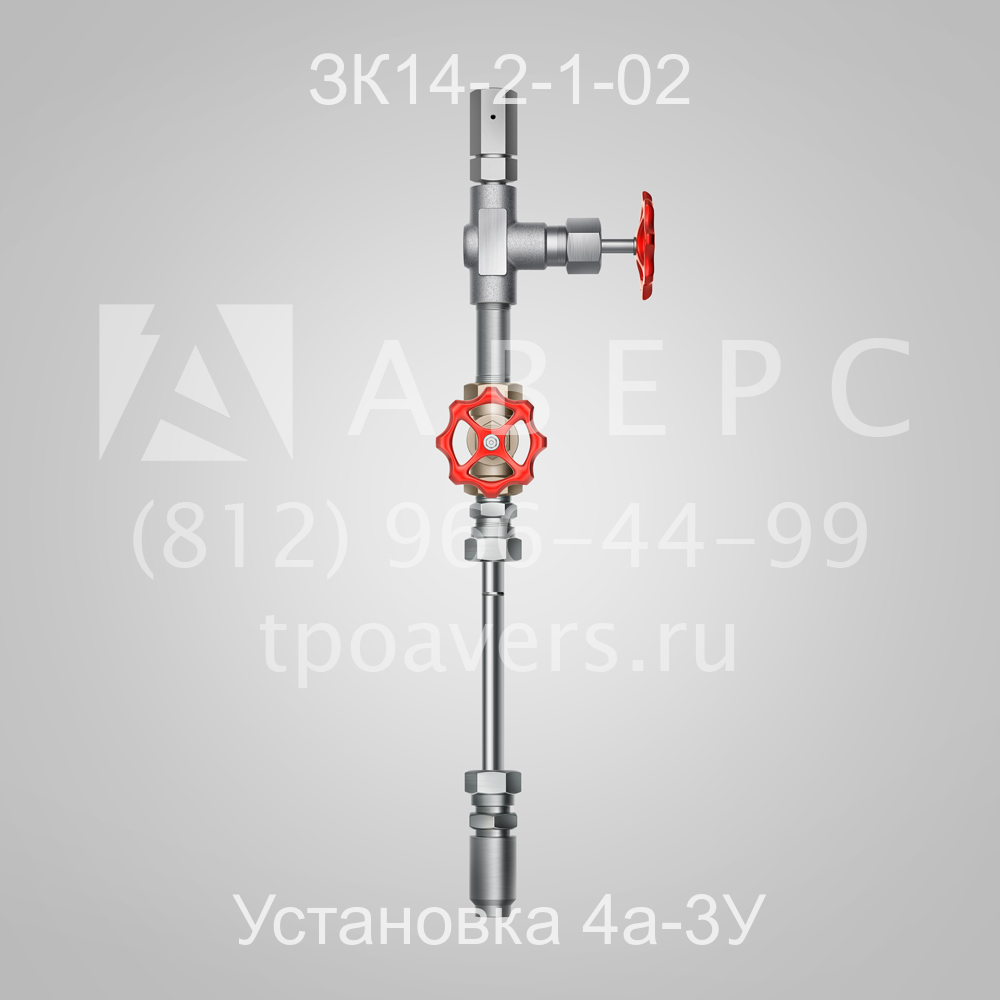

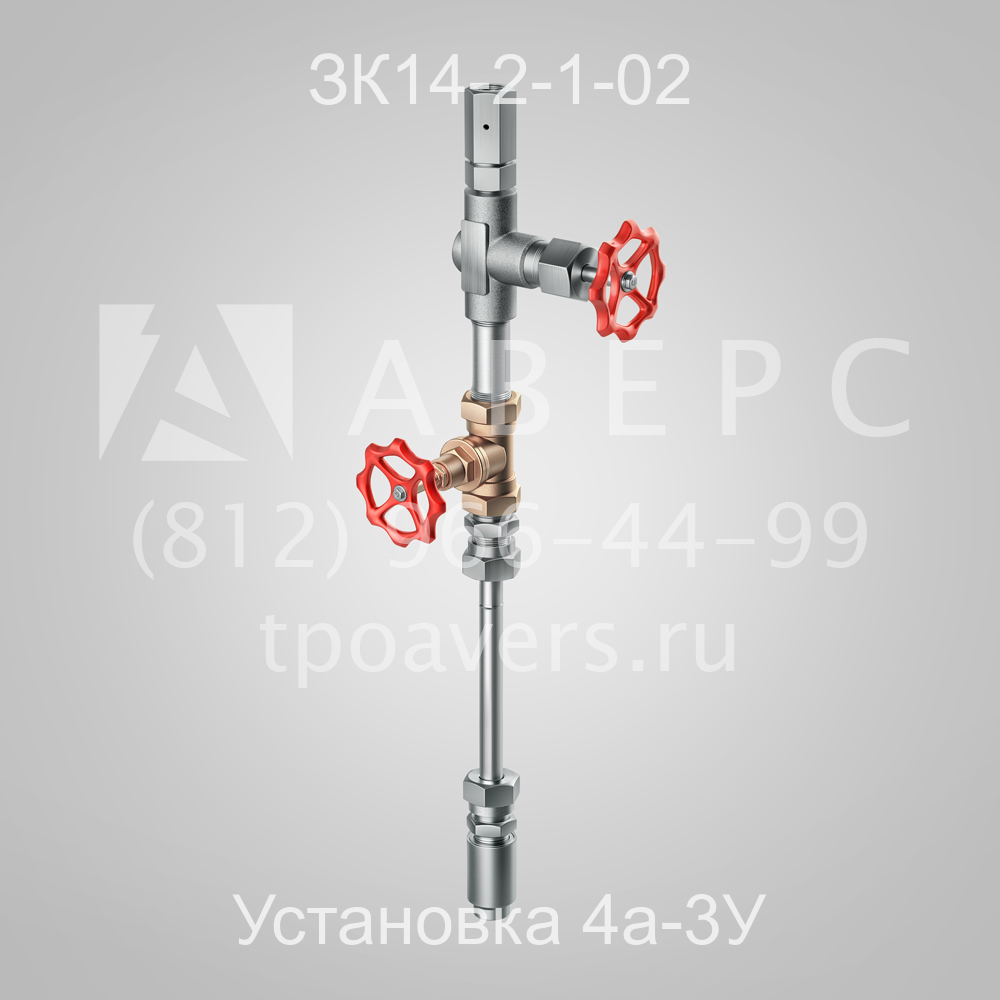

Отборное устройство давления прямое ЗК14-2-1-02 Установка 4а-3У предназначено для отбора импульса давления и монтажа манометров на технологических трубопроводах и аппаратах с неагрессивной средой.
Условное давление до 16 МПа (160 кг/см²) температура рабочей среды до 70°С.
Тип запорного клапана – ПЗ 22038-015
Клапан сбросной - 15с54бк
Допустимое условное обозначение:
16-70-ст20-МП-(ПЗ 22038-015) рис. 4 с укреплением отверстия
Таблица подбора
| Модель | Давление, Мпа (кг/см²) | Температура, °С | Тип клапана | Материал |
|---|---|---|---|---|
| Установка 1а | 1,6 (16) | 70 | 11Б18бк1 | ст. 20 |
| Установка 1а-У | 1,6 (16) | 70 | 11Б18бк1 | ст. 20 |
| Установка 2а | 16 (160) | 70 | 14с64нж | ст. 20 |
| Установка 2а-У | 16 (160) | 70 | 14с64нж | ст. 20 |
| Установка 2а-1У | 16 (160) | 70 | 15с45бк1 | ст. 20 |
| Установка 2а-2 | 16 (160) | 70 | 15с67бк1 | ст. 20 |
| Установка 2а-2У | 16 (160) | 70 | 15с67бк1 | ст. 20 |
| Установка 2а-3 | 16 (160) | 70 | ПЗ 22038-006 | ст. 20 |
| Установка 2а-3У | 16 (160) | 70 | ПЗ 22038-006 | ст. 20 |
| Установка 2а-4 | 16 (160) | 70 | 15нж67бк1 | ст. 12Х18Н10Т |
| Установка 2а-4У | 16 (160) | 70 | 15нж67бк1 | ст. 12Х18Н10Т |
| Установка 2а-5 | 16 (160) | 70 | 15нж54бк5 | ст. 12Х18Н10Т |
| Установка 2а-5У | 16 (160) | 70 | 15нж54бк5 | ст. 12Х18Н10Т |
| Установка 3а | 40 (400) | 70 | 15лс67п | ст. 20 |
| Установка 3а-У | 40 (400) | 70 | 15лс67п | ст. 20 |
| Установка 4а | 16 (160) | 70 | 14с64нж | ст. 20 |
| Установка 4а-У | 16 (160) | 70 | 14с64нж | ст. 20 |
| Установка 4а-1 | 16 (160) | 70 | 15с45бк1 | ст. 20 |
| Установка 4а-1У | 16 (160) | 70 | 15с45бк1 | ст. 20 |
| Установка 4а-2 | 16 (160) | 70 | 15с67бк1 | ст. 20 |
| Установка 4а-2У | 16 (160) | 70 | 15с67бк1 | ст. 20 |
| Установка 4а-3 | 16 (160) | 70 | ПЗ 22038-015 | ст. 20 |
| Установка 4а-3У | 16 (160) | 70 | ПЗ 22038-015 | ст. 20 |
| Установка 5 | 2,5 (25) | 70 | 15с13бк | ст. 20 |
| Установка 5-У | 2,5 (25) | 70 | 15с13бк | ст. 20 |
| Установка 5-1 | 2,5 (25) | 70 | 15с13бк1 | ст. 20 |
| Установка 5-1У | 2,5 (25) | 70 | 15с13бк1 | ст. 20 |
| Установка 2а-1 | 16 (160) | 70 | 15с45бк1 | ст. 20 |
