Опора ОПП2-100.76 ГОСТ 14911-82 (ОСТ 36-94-83)

Описание и область применения

Опора ОПП2-100.76 ГОСТ 14911-82 (ОСТ 36-94-83) предназначена для крепления стального технологического трубопровода с наружным диаметром Дн 76 мм. Опора ОПП2 – разновидность одного из типов подвижных приварных опор по аналогу (ГОСТ 14911-82, ОСТ 36-94-83) для крепления технологического трубопровода. Применяется этот тип приварных опор для трубопроводов транспортирующих рабочую среду температурой от 0 до + 450°С.

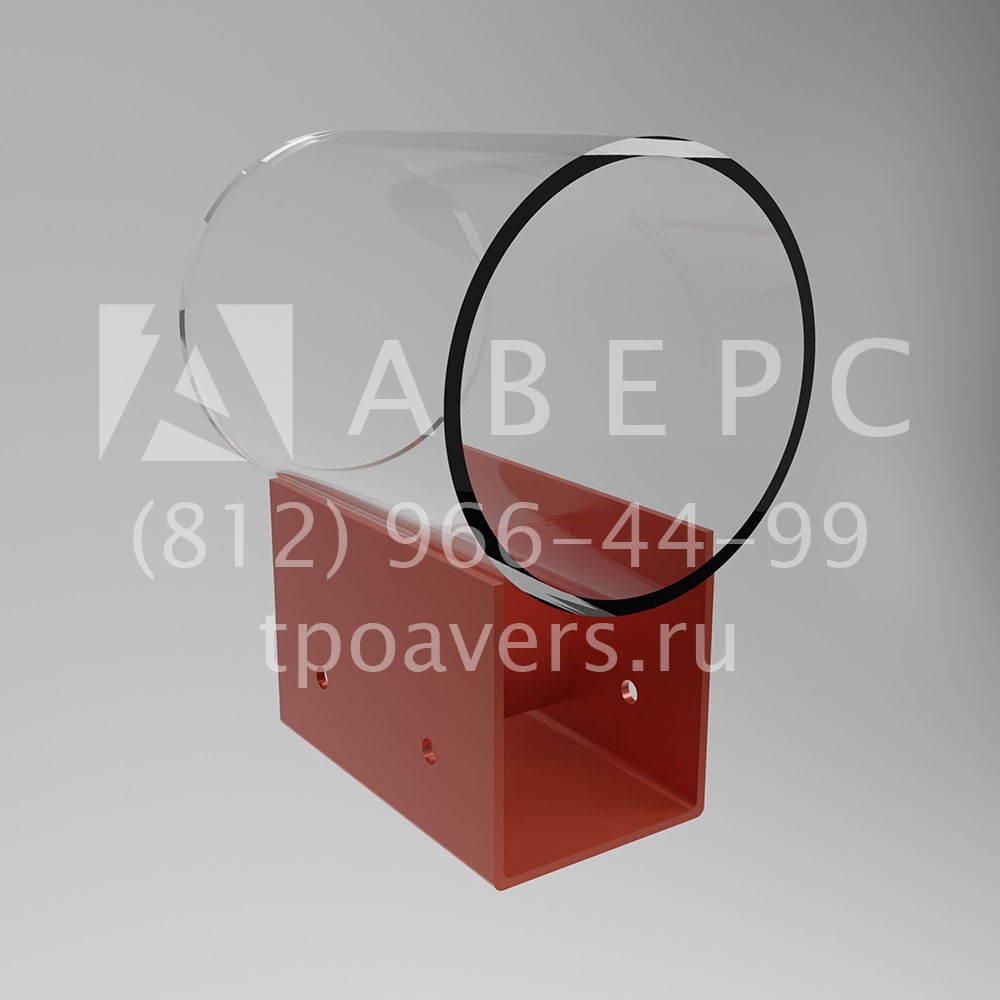

Установка производится на все виды технологических трубопроводов кроме: магистральных, теплосетевых, трубопроводов электрических станций, трубопроводов с хладагентом, прокладываемых на пучинистых грунтах, вечной мерзлоты и не сейсмоустойчивых районах. Опоры ОПП2 предназначены для компенсации сдвига при тепловых деформациях и вертикальной нагрузки трубопровода. Опора состоит из П-образного корпуса опоры изготавливаемого путем штамповки и ребра жесткости. Детали производятся из сталей марок 3сп5, ст.10, ст20 и 09Г2С.

Изготовление опоры ОПП2 производится путем выполнения сварки (по ГОСТ 5264-80 электродами тип Э46 или их аналог) деталей указанных выше, и нанесения антикоррозийного покрытия ВДЛА-1222Р или его аналога. Опоры поставляются комплектно согласно рабочим чертежам, разработанным в установленном порядке. Мы гарантируем соответствие опор и подвесок требованиям настоящего стандарта при соблюдении потребителем правил монтажа и хранения (в соответствии с настоящим стандартом).

Гарантийный срок эксплуатации - 24 месяца со дня получения изделий изготовителем. На все опоры предоставляется паспорт качества и сертификаты на используемые для изготовления материалы (по запросу). Контроль сварных соединений опор осуществляют внешним осмотром и измерениями по СНиП III-18-75 и ГОСТ 3242-79. Качество антикоррозионного покрытия проверяют по СНиП 3.04.03-85 и ГОСТ 9.401-79. Сроки изготовления опор ОПП2 от 3 до 7 рабочих дней в зависимости от загруженности производства. За счет установки подвижных опор можно полностью исключить смещение труб в поперечном сечении.

Отличительной особенностью является возможность восприятия вертикальных нагрузок, которые обязательно возникают при эксплуатации трубопроводов различных типов. Изготавливается в двух исполнениях: для прокладки трубопровода на высоте 100 и 150 мм от низа опоры.

Пример обозначения опор ОПП2: ОПП2-100.76 ГОСТ 14911-82 - означает опору типа ОПП2 высотой 100 мм, для трубопровода с Дн 76 мм.

На всю отгружаемую продукцию, наше предприятие предоставляет полный пакет сопроводительных и разрешительных документов. Имеется возможность по доставке продукции как личным транспортом, так и силами транспортных компаний. Приглашаем к сотрудничеству все строительные и монтажные организации страны!

Таблица подбора
