Опора тавровая хомутовая ТХ

Описание и область применения

Опоры трубопроводов играют важную роль в обеспечении их надежности и долговечности. Они служат для поддержания труб, снижения нагрузки на их соединения и компенсации возможных механических воздействий. Одним из распространенных видов является опора тавровая хомутовая (ТХ), которая производится по отраслевому стандарту ОСТ 36-146-88. Данный стандарт регламентирует конструкцию, технические требования и применение опор данного типа.

Конструкция тавровой хомутовой опоры ТХ

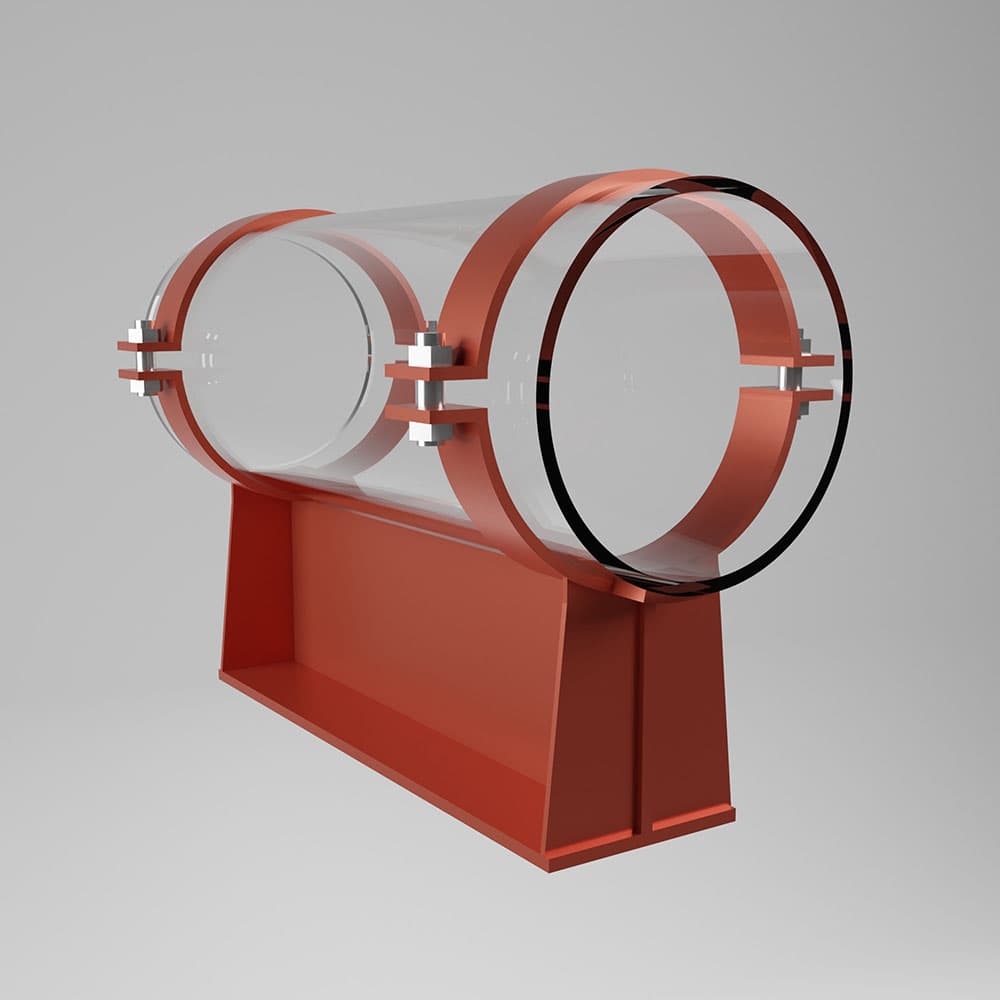

Опора тавровая хомутовая представляет собой конструкцию, состоящую из следующих элементов:

• Тавровый профиль – основа, воспринимающая основные нагрузки и передающая их на опорные конструкции;
• Хомуты – фиксирующие элементы, обеспечивающие жесткое крепление трубы к опоре;
• Крепежные элементы – болты, гайки, шайбы, предназначенные для надежного соединения деталей опоры между собой и с трубопроводом.

В зависимости от исполнения, тавровая хомутовая опора может быть подвижной или неподвижной. Подвижные опоры допускают осевые перемещения трубопровода, что необходимо для компенсации температурных расширений. Неподвижные опоры фиксируют трубу в заданном положении, предотвращая ее смещение.

Область применения

Тавровые хомутовые опоры ТХ по ОСТ 36-146-88 применяются в различных отраслях промышленности, включая:

• Нефтегазовую промышленность – для прокладки магистральных и технологических трубопроводов;
• Энергетический сектор – в системах теплоснабжения и паропроводах;
• Химическую и нефтехимическую промышленность – для трубопроводов, транспортирующих агрессивные среды;
• Металлургию – в системах водоснабжения и транспортировки технологических жидкостей.

Опоры данного типа используются как в наземных, так и в подземных коммуникациях, в том числе при прокладке трубопроводов на эстакадах.

Технические требования

Согласно ОСТ 36-146-88, тавровые хомутовые опоры должны соответствовать следующим требованиям:

• Материалы – для изготовления используются углеродистые, легированные и нержавеющие стали, обеспечивающие необходимую прочность и стойкость к коррозии;
• Размерные параметры – определяются стандартом в зависимости от диаметра трубопровода и нагрузки;
• Качество сварных соединений – контролируется методами неразрушающего контроля, такими как ультразвуковая или рентгенографическая дефектоскопия;
• Покрытие – опоры могут иметь антикоррозионную защиту (оцинковка, окраска, нанесение защитных составов).

Преимущества тавровых хомутовых опор

Основные преимущества данных опор:

• Универсальность – подходят для трубопроводов различных диаметров и условий эксплуатации;
• Простота монтажа – хомутовое крепление облегчает установку и демонтаж при необходимости ремонта;
• Долговечность – высокая прочность конструкции позволяет выдерживать значительные механические нагрузки;
• Экономичность – доступность материалов и простота изготовления делают опоры относительно недорогими в сравнении с альтернативными решениями.

Монтаж и эксплуатация

Установка тавровых хомутовых опор производится в несколько этапов:

1. Подготовка – проверка комплектности опоры и состояния трубопровода;
2. Разметка мест установки – определяется расстояние между опорами согласно проектным требованиям;
3. Закрепление хомута – труба фиксируется в опоре с учетом необходимости свободного осевого перемещения (при использовании подвижных опор);
4. Контроль качества монтажа – проверяется надежность крепежа, состояние антикоррозионного покрытия и соответствие установленной опоры проекту.

Во время эксплуатации необходимо проводить регулярный осмотр опор на предмет механических повреждений, коррозии и ослабления крепежных элементов. При выявлении дефектов проводится их устранение или замена элементов конструкции.

Тавровые хомутовые опоры ТХ по ОСТ 36-146-88 – это надежное и проверенное решение для фиксации трубопроводов различных назначений. Их конструкция обеспечивает высокую прочность, долговечность и удобство монтажа, что делает их востребованными в различных отраслях промышленности. Соблюдение стандартов и правильная эксплуатация позволяют значительно увеличить срок службы трубопроводных систем и снизить затраты на их техническое обслуживание.
