Опора 1020У-63 ОСТ 34-10-617-93

Описание и область применения

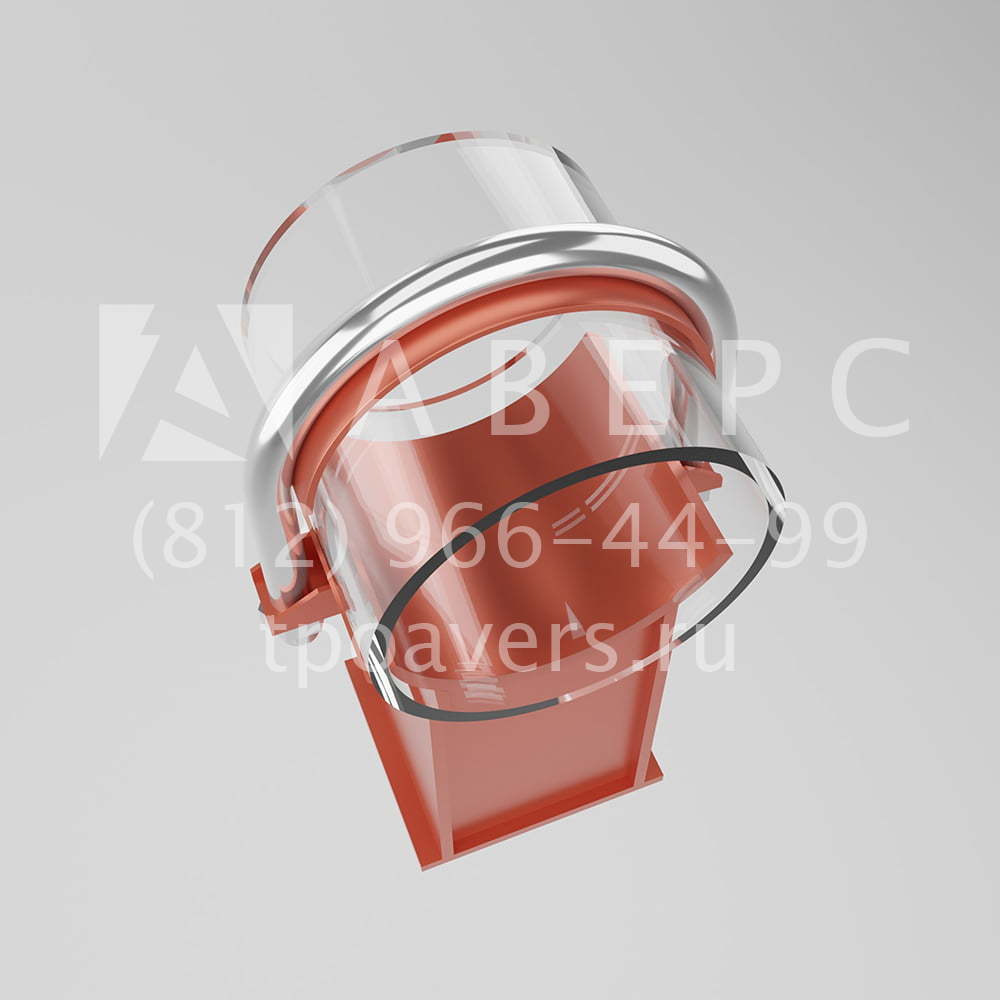

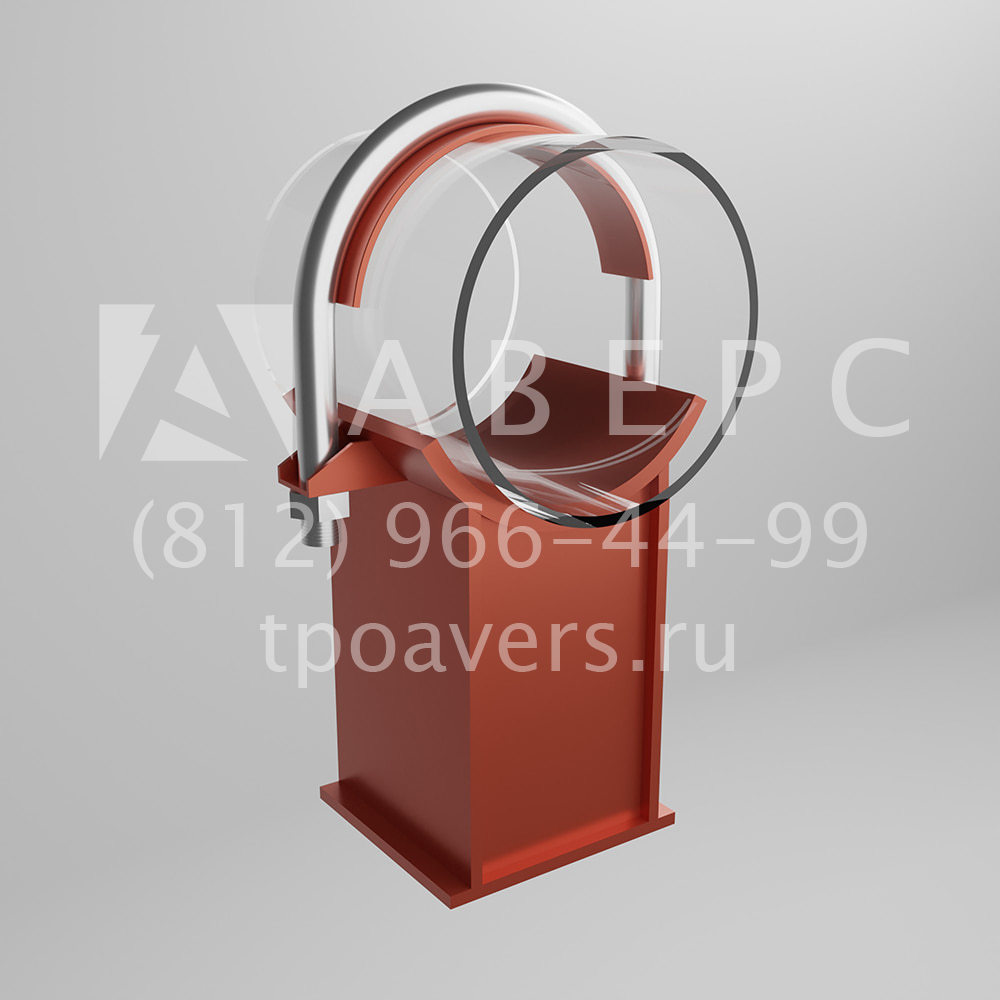

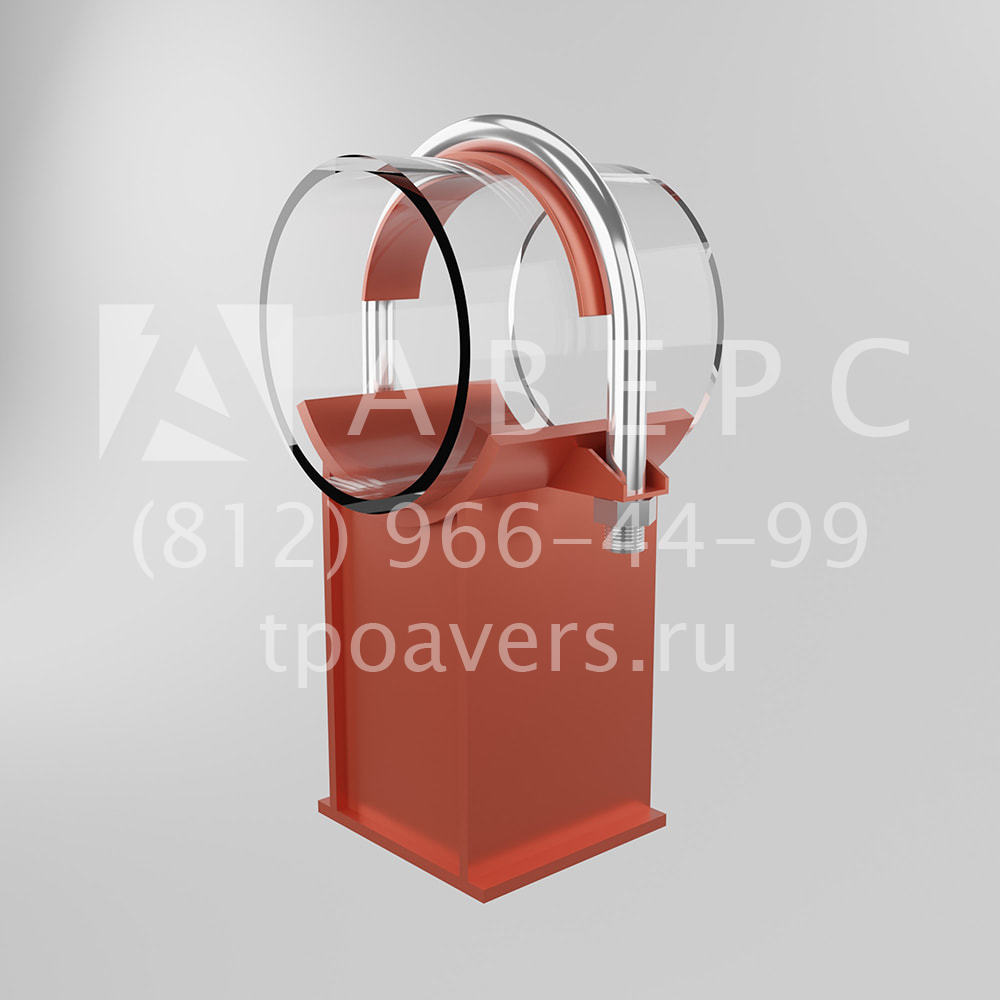

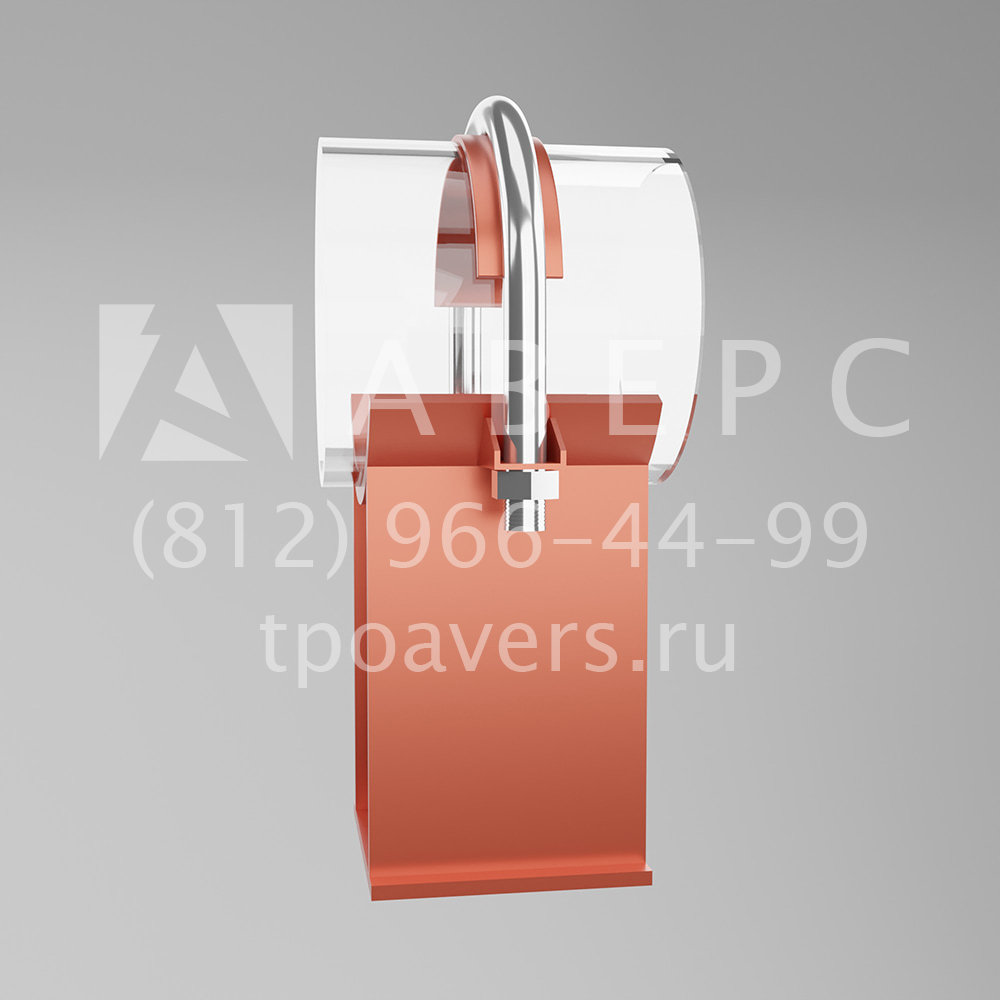

Опора 1020У-63 ОСТ 34-10-617-93 предназначены для крепления стальных технологических трубопроводов с наружным диаметром Дн 1020 мм. В зависимости от потребностей клиента, изготавливаются из сталей 09Г2С, ВСт3пс, ст. 20, и нержавеющей 12Х18Н10Т. Опора хомутовая по ОСТ 34-10-617-93 является одной из самых простых опорных деталей для трубопровода. Ее конструкция состоит из трех основных элементов: основа опоры, хомут и прокладка (применяется только для трубопроводов из коррозионностойкой стали).

Опоры по ОСТ выделяются высокой степенью надежности и удобством монтажа. В классическом варианте конструкция хомутовой опоры характеризуется перевернутой U-образной формой. Длительный срок службы обеспечивается применением в качестве материала высокопрочных сталей и обработка защитным покрытием. Наша компания выпускает опоры хомутовые для трубопроводов в соответствии с техническими регламентами "Опоры подвижные и неподвижные Л8-192.000 и Л8-194.000".

Применение хомутовых опор по ОСТ 34-10-617-93 востребовано в нефтегазовой, жилищно-коммунальной, промышленной и иных отраслях. При этом, их конструкция выпускается с широким диапазоном размерности для труб разного диаметра. Основным назначением хомутовых опор является - фиксация трубопровода в продольном направлении. Опоры предотвращают преждевременный износ корпуса труб.

Опорные элементы обеспечивают размещение труб в необходимом положении, компенсируя влияние различных нагрузок, в том числе:

• массы труб, запорно-регулирующей арматуры, циркулирующей среды (воды, пара, газа, технических растворов, суспензий, масел);
• температурного сжатия или расширения трубопроводных магистралей;
• вибрационных нагрузок от изменения гидравлического давления в транспортируемых средах.

Опоры скользящие хомутовые относятся к категории подвижных и предназначены для труб со значением Дн от 57 до 1620 мм. Хомутовые опоры снижают коэффициент напряжения, так как компенсируют возможные деформации и сдвиги участков магистралей от температурного расширения, от воздействия нагрузок по вертикальной оси, которые сопряжены восприятием веса труб. Простота монтажа хомутовых опор заключается в том, что крепление хомутов к основанию опоры производится с помощью крепежа, и не требует применения спецтехники.

Стоит отметить устойчивость хомутовых опор к широкому диапазону температур рабочей среды, которая перемещается в трубах, до 450 ⁰С и давлением Ру до 4,0 МПа. Опоры гарантируют равномерное распределение вертикальных нагрузок, которые вызваны большим весом инженерных сетей теплоснабжения, магистральных трубопроводов.

Пример условного обозначения опоры для трубопровода из углеродистой стали с диаметром Дн 426 мм, с высотой H = 150 мм:

Опора 426У-37 ОСТ 34-10-617-93

Если при подборе оборудования у вас возникнут вопросы, вы можете связаться с нами по номеру указанному во вкладке "Контакты". Мы гарантируем качество и приемлемые цены. Приглашаем к сотрудничеству строительные и монтажные организации страны.

Таблица подбора
