Опора ОПХ2-100.89 ГОСТ 14911-82 (ОСТ 36-94-83)

Описание и область применения

Опора ОПХ2-100.89 ГОСТ 14911-82 (ОСТ 36-94-83) предназначена для удержания и фиксации труб на месте. Подвижные хомутовые опоры трубопроводов часто используются в промышленных условиях, где необходимо регулярное техническое обслуживание и ремонт. Сюда относятся такие области, как производственные предприятия, нефтеперерабатывающие и химические заводы, электростанции и другие опасные места, где крепление трубопроводов необходимо по соображениям безопасности. Они также используются в коммерческих приложениях, таких как водопроводные системы или газопроводы, которые могут потребовать перемещения или корректировки со временем из-за изменений в планировке или дизайне здания. Кроме того, они могут использоваться в жилых помещениях, таких как подвалы и чердаки, где может потребоваться дополнительная поддержка при работе с большими трубами и фитингами.

При прокладке трубопроводов, важнейшим элементом их монтажа являются опоры трубопроводов, представляющие собой стальные конструкции, основной целью которых является восприятие нагрузок, создаваемых трубопроводными системами. Подвижные хомутовые опоры ОПХ2, как и все прочие, обеспечивают перемещение трубопровода под воздействием тепловых деформаций, и воспринимают вертикальные нагрузки от массы трубопровода вместе с перекачиваемым продуктом.

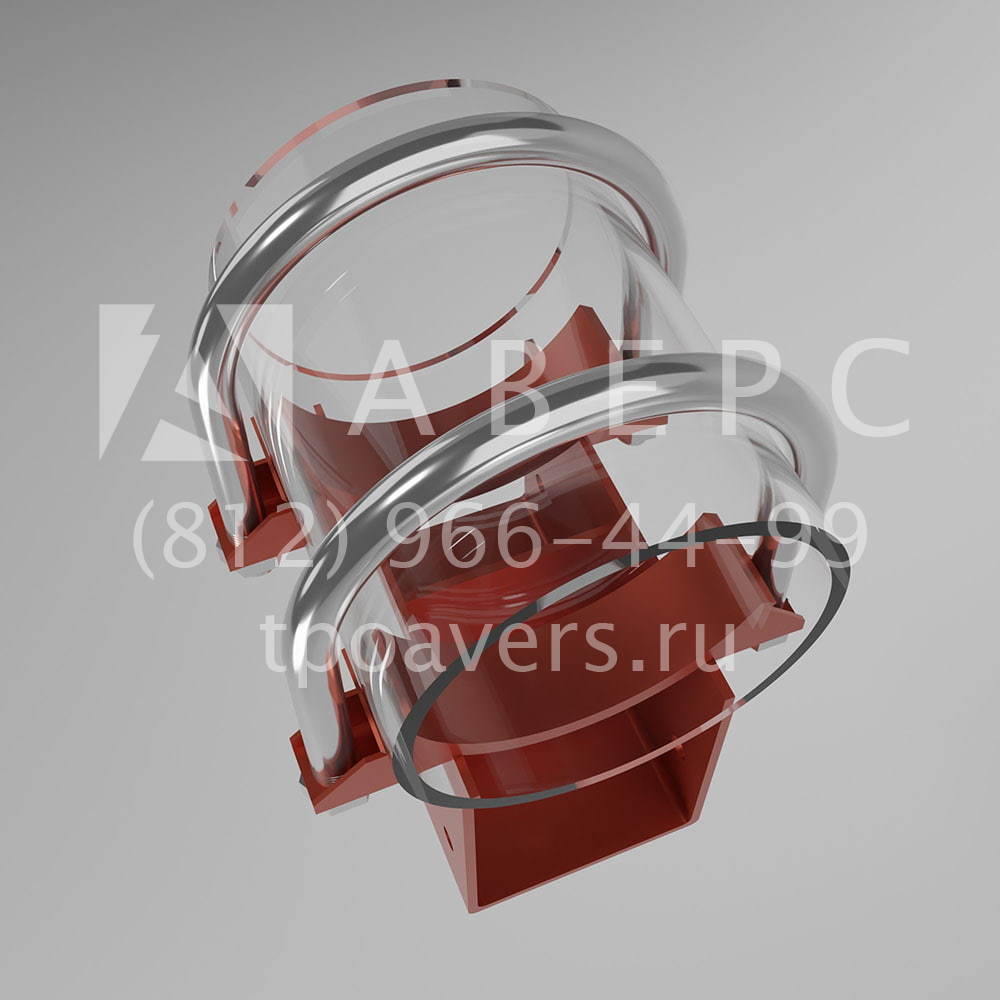

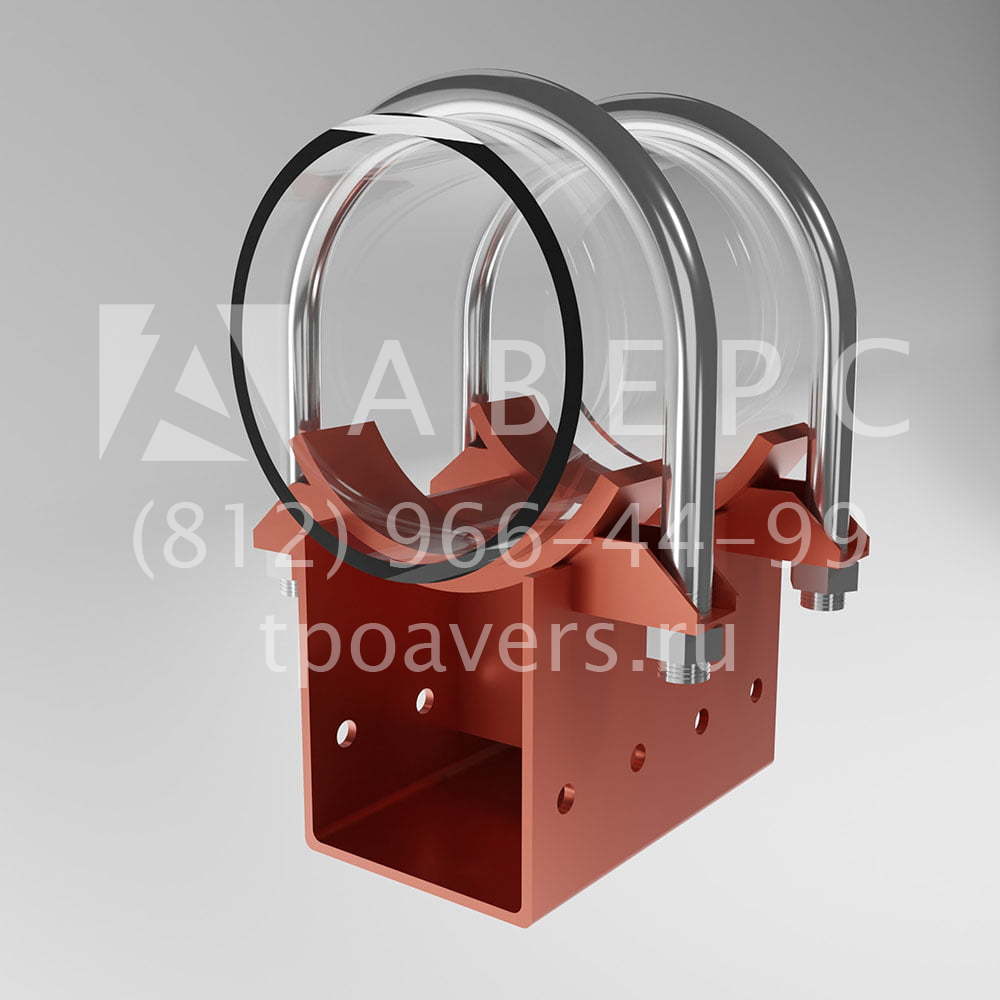

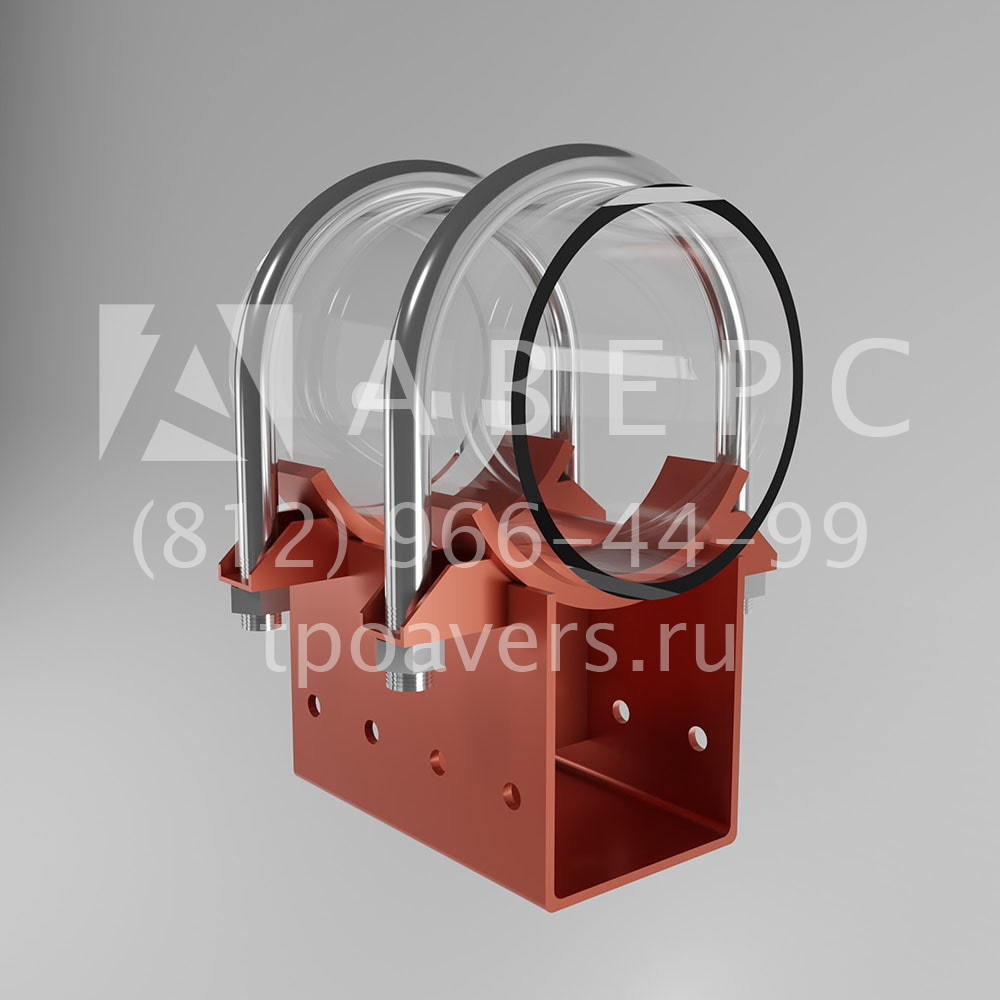

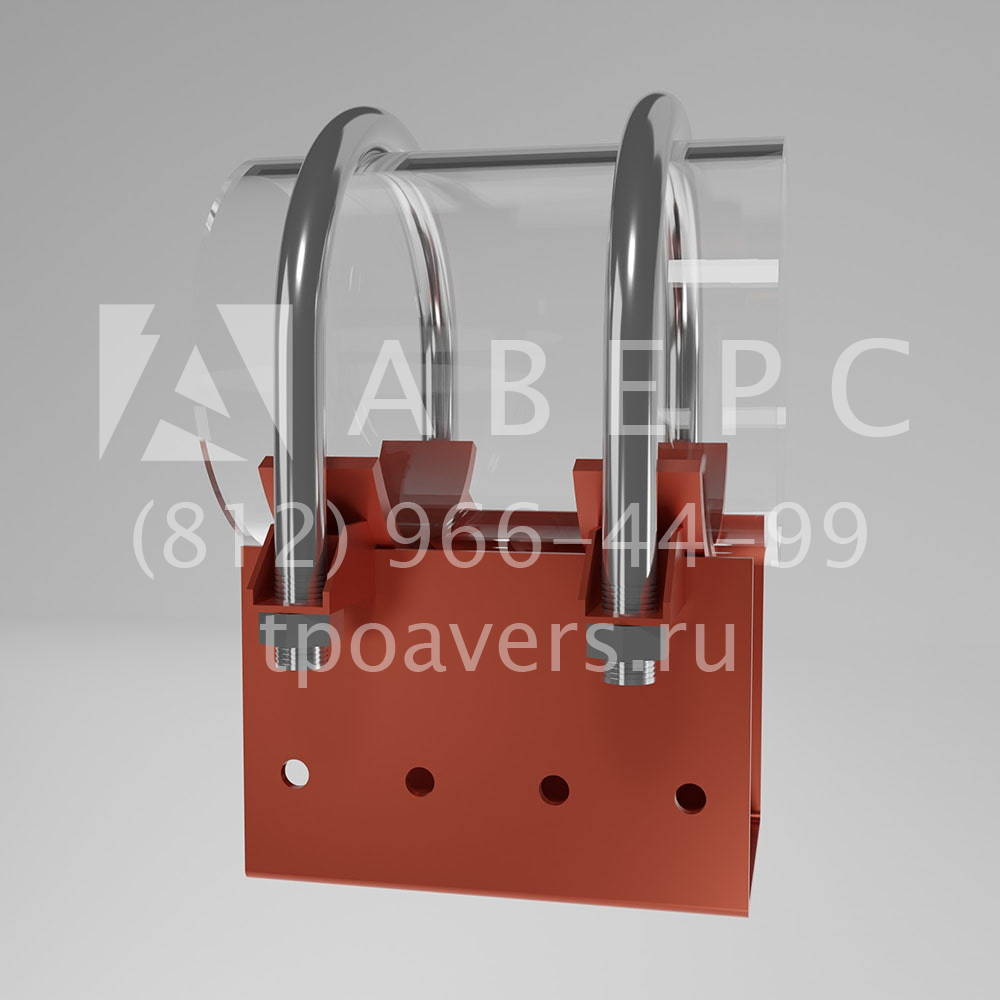

Опора ОПХ2 в своем основании имеет скобу с вваренными ребрами жесткости (аналогично опорам ОПП), в верхней части скобы привариваются проушины для крепления хомутов. В отличие от приварных опор такие опоры представляют собой разборную относительно трубопровода конструкцию, что обеспечивает возможность демонтажа трубопровода без разрушения самой опоры.

Пример обозначения опор ОПХ2:

Опора ОПХ2-100.89 ГОСТ 14911-82 - означает опору типа ОПХ2 высотой 100 мм, для трубопровода Дн 89 мм.

Опоры ОПХ2 предназначены для монтажа труб диаметром от Дн 57 до Дн 1620 мм, при этом опоры не рассчитаны на высокие нагрузки, вызываемые тепловыми деформациями трубопровода. ГОСТ 14911-82 (ОСТ 36-94-83) распространяется на стальные подвижные опоры стальных технологических трубопроводов различного назначения, транспортирующих рабочую среду температурой от 0 до 450 °С и давлением Ру до 10 МПа. Установка производится на все виды технологических трубопроводов кроме: магистральных, теплосетевых, трубопроводов электрических станций, трубопроводов с хладагентом, прокладываемых на пучинистых грунтах, вечной мерзлоты и не сейсмоустойчивых районах.

Опора ОПХ состоит из П-образного корпуса опоры изготавливаемого путем штамповки, два хомута и ребра жесткости. Детали производятся из сталей марок 3сп5, ст.10, 20 и 09г2с. Изготавливается в двух исполнениях: для прокладки трубопровода на высоте 100 и 150 мм от низа опоры. Гайка поставляется по ГОСТ 5915—70. Изготовление опоры ОПХ2 производится путем выполнения сварки (по ГОСТ 5264-80 электродами тип Э46 или их аналог) деталей указанных выше и нанесения антикоррозийного покрытия ВДЛА-1222Р или его аналога.

Применяются подвижные опоры ОПХ2 по ГОСТ 14911-82 в системах магистральных трубопроводных систем. Такие детали позволяют эффективно распределять температурные деформации и другие нагрузки, возникающие в ходе транспортировки сред. За счет установки подвижных опор можно полностью исключить смещение труб в поперечном сечении. Отличительной особенностью является возможность восприятия вертикальных нагрузок, которые обязательно возникают при эксплуатации трубопроводов различных типов.

Таблица подбора
